保护电路中使用单片机锁定更加可靠

神***

防止 过压 / 过流 用STC8H系列MCU来做保护，如何实现 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 国芯人工智能技术交流网站 - AI32位8051交流社区

防止过压过流用STC8H系列MCU来做保护，如何实现

晓***

MW*** 发表于 2026-6-20 08:38
纯硬件不是可靠不可靠的问题，3525/494等没有锁定功能。电阻采样要比例放大电路，互感器加二次电阻整流， ...

硬件电路也可以实现保护锁定，就看怎么设计电路了，电源电路中电磁环境复杂，负载通断引发的浪涌电流极易引发MCU复位甚至闩锁，到时候保护设计就形同虚设了。

网***

故障状态单片机自身供电都有问题,不能保证单片机能正常工作.谈何可靠性.
实际上故障锁定的话,硬件一个可控硅就能解决问题,

MW***

晓*** 发表于 2026-6-20 17:16
硬件电路也可以实现保护锁定，就看怎么设计电路了，电源电路中电磁环境复杂，负载通断引发的浪涌电流极易 ...

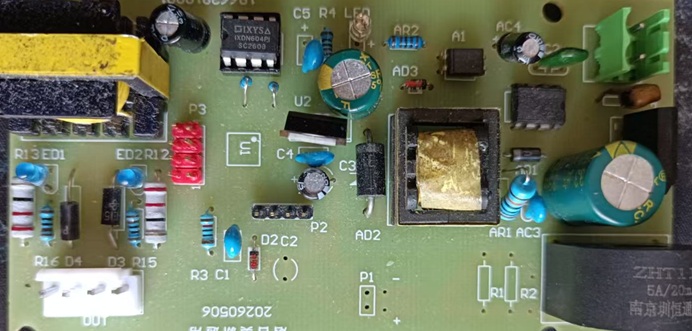

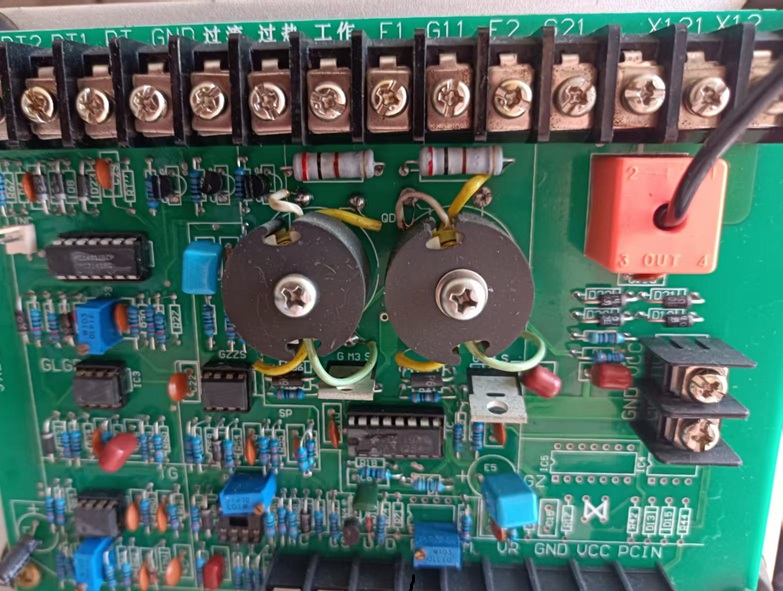

我就知道有人会这样说，上两个图自己去想。没用单片机的电路设计起来很复杂，用STC已经好多年了，没发现使用中芯片坏掉过。现在又增加了使用功能。一年时间测试中。

1

2

。

MW***

网*** 发表于 2026-6-21 10:24
故障状态单片机自身供电都有问题,不能保证单片机能正常工作.谈何可靠性.
实际上故障锁定的话,硬件一个可控 ...

这是那跟那的事，你是做玩具的？你不知电源中使用可控硅对后面的电路产生什么影响？ 你找个电路来我给你讲讲。

网***

MW*** 发表于 2026-6-21 10:35
这是那跟那的事，你是做玩具的？你不知电源中使用可控硅对后面的电路产生什么影响？ 你找个电路来我给你 ...

电路保护各种方案都能实现.不能说哪一种方法一定不行,哪一种方法一定就完美.
开关电源中,几十年前就成熟使用可控硅做保护的方法,你没看到人家怎么用,就下结论不能用可控硅,有些草率了.
另外,.你还没有说明单片机保护方案,单片机自身供电问题如何解决.

MW***

网*** 发表于 2026-6-21 11:39
电路保护各种方案都能实现.不能说哪一种方法一定不行,哪一种方法一定就完美.
开关电源中,几十年前就成熟使 ...

在直流电路中的单向可控硅是可以锁定，器件太多，你知道的已经是几十年前的事，我在这里说用单片机简单可靠方便，你认为单片机不好，你就去用可控硅。

网***

MW*** 发表于 2026-6-22 15:21
在直流电路中的单向可控硅是可以锁定，器件太多，你知道的已经是几十年前的事，我在这里说用单片机简单可 ...

单片机的方案可以实现更多的高级保护特性,替代复杂的硬件定时器和计数器,这是很好的方案.
但咱们不能光看到优点,而回避缺点,要保证单片机正常工作.单片机稳压供电,电源去耦,抗干扰处理都是要外围电路来支撑.
提出单片机供电问题不是挑刺,而是想进一步的探讨来如何解决这个问题.

如果单纯为了保护锁定,可控硅可以锁住电源启动电路,只需要几个阻容元件就能彻底关闭开关电源..不会因为辅助供电丢失问题导致保护失效.这是可控硅方案的优势.
可控硅保护的实例,可以翻下经典的UC3842数据手册,里面也有相关可控硅保护的介绍.UC3846芯片里也集成了等效可控硅的锁定保护功能,

在这里只是单纯讨论技术,并非故意贬低别人.也没必要带有情绪.
再古老的电路,只要简单有效就不会过时.也不存在高低贵贱之分.
我认为,提出问题,分析问题,解答问题的过程,也是一种有效地学习过程.
当然,可能您发这个帖子,仅仅是想展示下您的创新技术.不需要别人参与讨论.

_NC***

感觉都用单片机了只来保护还是太浪费了。
我感觉上单片机了保护估计只是附属功能，很可能有别的深层原因。
单片机也不一定是stc。很多电源ic里写的有otp逻辑，这确实算是单片机在做保护，很稳没的说

MW***

_NC*** 发表于 2026-6-28 19:08
感觉都用单片机了只来保护还是太浪费了。
我感觉上单片机了保护估计只是附属功能，很可能有别的深层原因。
...

一个8脚几毛钱，比其它模片省器件空间
