8H4K64TLCD驱动段码LCD的寄存器咨询

zl_***

1. 下载了官网提供的 断码LCD程序，发现里面对显示寄存器操作有点复杂。

/****************** 对第1~5数字装载显示函数 ***************************/
u8 code t_display[]={                                                //标准字库
//         0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
        0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black         -     H    J         K          L           N        o   P         U     t    G    Q    r   M    y
        0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e};

u8        code T_LCD_mask[7]  = {0x00,0x0C,0x30,0xC0,0x03,0x0C};
u8        code T_LCD_mask7[7] = {0x00,0x04,0x10,0x40,0x01,0x04};
u8        code T_SEG_ABC[7]   = {0x00,0x08,0x20,0x80,0x02,0x08};
u8        code T_SEG_DEFG[7]  = {0x00,0x04,0x10,0x40,0x01,0x04};

/********************** 装载显示5个8字 *****************************/
void        LCD_load(u8 n, u8 dat)                //n为第几个数字，为1~5，dat为要显示的数字
{
        u8        i,k;

        if((n == 0) || (n >= 6))        return;        //合法值 1~5

        dat =  t_display[dat]; //3F
        k   = ~T_LCD_mask[n]; //FF

        if(n <= 3)        //1~3
        {
                LCD_buff[0] &= ~T_LCD_mask7[n]; //FF
                LCD_buff[2] &= k; //NC
                LCD_buff[4] &= k; //NC
                LCD_buff[6] &= k; //NC
                i = T_SEG_ABC[n];  //00
                k = T_SEG_DEFG[n];  //00
                if(dat & 0x01)                LCD_buff[6] |= i;        //T_SEG_ABC[n];                //A
                if(dat & 0x02)                LCD_buff[4] |= i;        //T_SEG_ABC[n];                //B
                if(dat & 0x04)                LCD_buff[2] |= i;        //T_SEG_ABC[n];                //C
                if(dat & 0x08)                LCD_buff[0] |= k;        //T_SEG_DEFG[n];        //D
                if(dat & 0x10)                LCD_buff[2] |= k;        //T_SEG_DEFG[n];        //E
                if(dat & 0x20)                LCD_buff[6] |= k;        //T_SEG_DEFG[n];        //F
                if(dat & 0x40)                LCD_buff[4] |= k;        //T_SEG_DEFG[n];        //G
        }
        else        // n=4 or 5
        {
                LCD_buff[1] &= ~T_LCD_mask7[n];
                LCD_buff[3] &= k;
                LCD_buff[5] &= k;
                LCD_buff[7] &= k;
                i = T_SEG_ABC[n];
                k = T_SEG_DEFG[n];
                if(dat & 0x01)                LCD_buff[7] |= i;        //T_SEG_ABC[n];                //A
                if(dat & 0x02)                LCD_buff[5] |= i;        //T_SEG_ABC[n];                //B
                if(dat & 0x04)                LCD_buff[3] |= i;        //T_SEG_ABC[n];                //C
                if(dat & 0x08)                LCD_buff[1] |= k;        //T_SEG_DEFG[n];        //D
                if(dat & 0x10)                LCD_buff[3] |= k;        //T_SEG_DEFG[n];        //E
                if(dat & 0x20)                LCD_buff[7] |= k;        //T_SEG_DEFG[n];        //F
                if(dat & 0x40)                LCD_buff[5] |= k;        //T_SEG_DEFG[n];        //G
        }
}


/********************** 将显示内容导入显存 *****************************/
void        LoadToLcd(void)
{
        C0SEGV1 = LCD_buff[0];    // C0SEG 15~8数据寄存器
        C0SEGV2 = LCD_buff[1];    // C0SEG 23~16数据寄存器
        C1SEGV1 = LCD_buff[2];    // C1SEG 15~8数据寄存器
        C1SEGV2 = LCD_buff[3];    // C1SEG 23~16数据寄存器
        C2SEGV1 = LCD_buff[4];    // C2SEG 15~8数据寄存器
        C2SEGV2 = LCD_buff[5];    // C2SEG 23~16数据寄存器
        C3SEGV1 = LCD_buff[6];    // C3SEG 15~8数据寄存器
        C3SEGV2 = LCD_buff[7];    // C3SEG 23~16数据寄存器
}
复制代码

前面对buf的数据处理逻辑比较复杂，最后将数据传入到 CxSEGVx寄存器中。 这段过程一直没有理解；
2. 之前用过TM1621这类的驱动，不知道咱们的这个驱动方式是否和这类芯片类似？如果不相同，应该怎么理解 这些寄存器的作用？ 尤其是CxSEGVx寄存器。

电子DI***

区别于数码管，段码的连接一般不是整组接在位或者段上的。
数码管可能八个段码刚好占用一个P1端口，但是LCD你仔细看提供的段码表，你可以推理下如果要点亮一个数字2需要哪几个位输出，算出来了这个数值，在来看这个程序你就懂了

zl_***

电子DI*** 发表于 2023-5-18 14:11
区别于数码管，段码的连接一般不是整组接在位或者段上的。
数码管可能八个段码刚好占用一个P1端口，但是LCD ...

数码管是了解的；TM1621这类专用LCD断码驱动屏，是每次发4个bit数据，发两次正好可以对应一个显示数字；但是STC的驱动方式好像不一样。感觉驱动起来就比TM1621要麻烦点
。

32位80***

xuze***

zl_*** 发表于 2023-5-18 16:24
数码管是了解的；TM1621这类专用LCD断码驱动屏，是每次发4个bit数据，发两次正好可以对应一个显示数字； ...

刚使用TLCD给一朋友开发的段码液晶摩托车仪表。用惯了1621驱动，刚开始感觉有点不适应，诚如楼主所言。慢慢的使用过程中，感觉操作起来比1621便宜不少。使用1621为了驱动不同种类的8，用了很多数组，使用单片机，一个数组完成工作。
把段码的数据定义在了bdata处，用联合体和结构体，可以进行位操作，也可以进行字节操作，方便多多。希望对楼主有参考。

梁***

zl_*** 发表于 2023-5-18 16:24
数码管是了解的；TM1621这类专用LCD断码驱动屏，是每次发4个bit数据，发两次正好可以对应一个显示数字； ...

一样的，其实我们的比HT1621要方便得多，传送速度快得多。
例子为什么看起来复杂？其实是因为例子用的屏是网上买来的，并且是在通用测试板上测试的，所以每一段对应显存有点乱，实际工程会自己设计LCD，排列有规律，连到MCU的LCD驱动脚也按屏设计，就会有规律。

下面是我某个测试用的HT1621，2个数码管，也一样的复杂：
/****************** 对第1 2数字装载显示函数 ***************************/
u8 code t_display[]={                                                //标准字库
//         0    1    2    3    4    5    6    7    8    9    A    B    C    D    E    F
        0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71,
//black         -     H    J         K          L           N        o   P         U     t    G    Q    r   M    y
        0x00,0x40,0x76,0x1E,0x70,0x38,0x37,0x5C,0x73,0x3E,0x78,0x3d,0x67,0x50,0x37,0x6e,
        0xBF,0x86,0xDB,0xCF,0xE6,0xED,0xFD,0x87,0xFF,0xEF,0x46};        //0. 1. 2. 3. 4. 5. 6. 7. 8. 9. -1
void        LCD_load(u8 n, u8 dat)                //n为第几个数字，为1~2，dat为要显示的数字
{
        u8        i;

        if(n == 1)
        {
                LCD_buff[1] &= 0x0f;        LCD_buff[2] &= 0xf8;
                i = t_display[dat];
                if(i & 0x01)        LCD_buff[1] |= 0x10;        //A
                if(i & 0x02)        LCD_buff[2] |= 0x01;        //B
                if(i & 0x04)        LCD_buff[2] |= 0x04;        //C
                if(i & 0x08)        LCD_buff[1] |= 0x80;        //D
                if(i & 0x10)        LCD_buff[1] |= 0x40;        //E
                if(i & 0x20)        LCD_buff[1] |= 0x20;        //F
                if(i & 0x40)        LCD_buff[2] |= 0x02;        //G
                HT1621_write_byte(2,LCD_buff[1]);
                HT1621_write_byte(4,LCD_buff[2]);
        }
        else if(n == 2)
        {
                LCD_buff[2] &= 0x0f;        LCD_buff[3] &= 0xf8;
                i = t_display[dat];
                if(i & 0x01)        LCD_buff[2] |= 0x10;        //A
                if(i & 0x02)        LCD_buff[3] |= 0x01;        //B
                if(i & 0x04)        LCD_buff[3] |= 0x04;        //C
                if(i & 0x08)        LCD_buff[2] |= 0x80;        //D
                if(i & 0x10)        LCD_buff[2] |= 0x40;        //E
                if(i & 0x20)        LCD_buff[2] |= 0x20;        //F
                if(i & 0x40)        LCD_buff[3] |= 0x02;        //G
                HT1621_write_byte(4,LCD_buff[2]);
                HT1621_write_byte(6,LCD_buff[3]);
        }
}

为什么会这样？因为LCD的段码排列和HT1621的引线是工程师乱连的结果。

如果是下面的内存映射表，则不管是HT1621还是STC8H4K64TLCD，只要规划好COM线和SEG线，则会很简单的，所以最关键的是映射表是否有规律，没有规律，用哪个IC都恼火。
               RAM地址  B7                B6                B5                B4                B3                B2                B1                B0
LCD_buff[3]:        19,18        3D                3E                3G                3F                3H                3C                3B                3A
LCD_buff[0]:        21,20        --                --                --                --                61                -                LB                Kg                61为右上角到E显示1
LCD_buff[5]:        23,22        5D                5E                5G                5F                --                5C                5B                5A                5为右下角小8
LCD_buff[4]:        25,24        4D                4E                4G                4F                三                4C                4B                4A
LCD_buff[2]:        29,28        2D                2E                2G                2F                2H                2C                2B                2A
LCD_buff[1]:        31,30        1D                1E                1G                1F                --                1C                1B                1A

zl_***

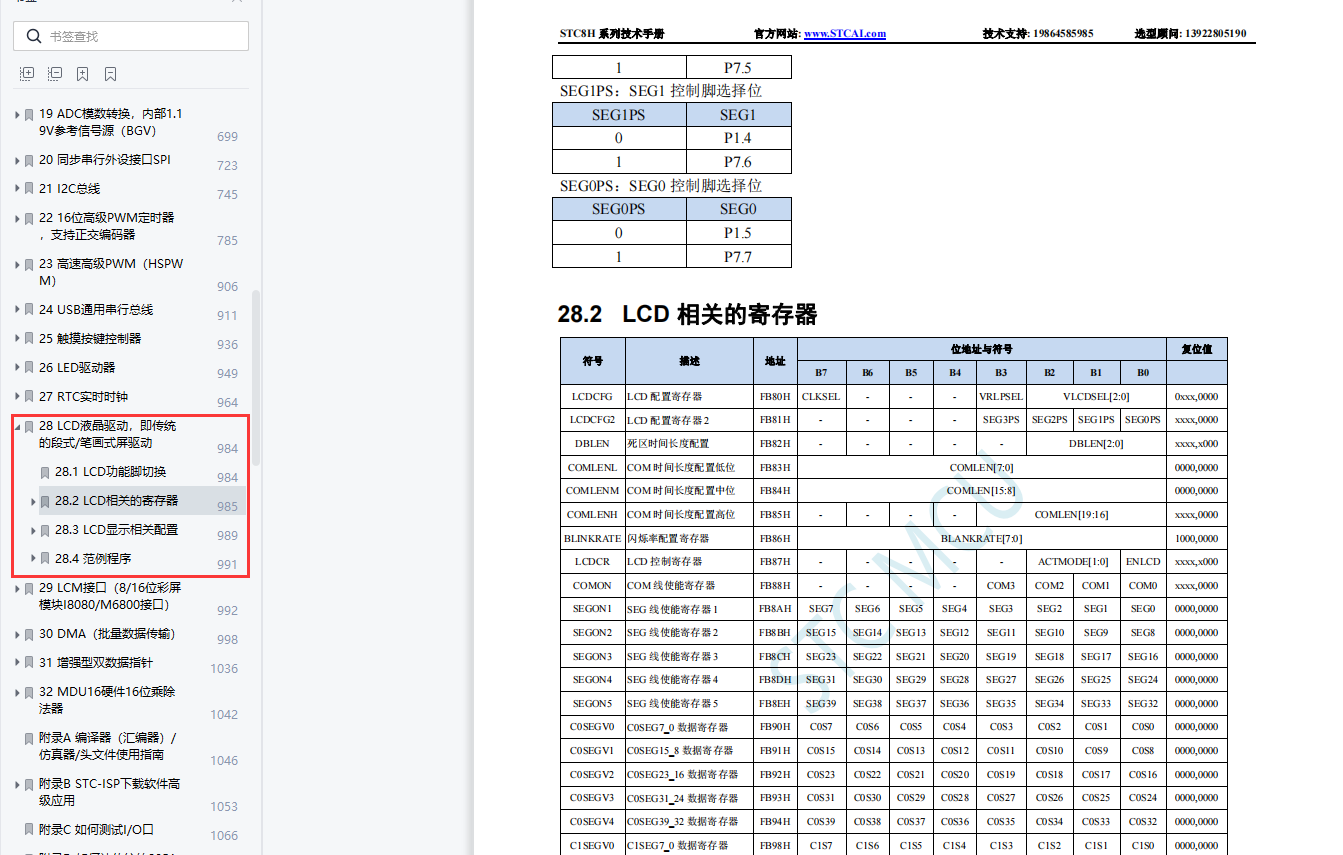

如上图中的寄存器，我一开始是没有理解这个表格中CxSEGVx寄存器的作用，后来反复琢磨，猜想到他的对饮关系 是不是：例如  C0SEGV0 寄存器对用的 COM0 线上的SEG0~SEG7 的这7个段，哪一个位为1，对应的LCD哪一段就亮起来。  不知道是不是这样理解的？

zl_***

xuze*** 发表于 2023-5-18 19:35
刚使用TLCD给一朋友开发的段码液晶摩托车仪表。用惯了1621驱动，刚开始感觉有点不适应，诚如楼主所言。慢 ...

非常感谢，您的思路，我试试是否可以做到。

zl_***

这就有点麻烦了；LCD屏也是按照HT1621这类驱动来做的引脚。

梁***

zl_*** 发表于 2023-5-19 14:43
这就有点麻烦了；LCD屏也是按照HT1621这类驱动来做的引脚。

所以说，屏的真值表很关键，基本都是确定了驱动IC，再画图设计段码，排列有规律，如果买个乱排的，用HT1621也一样要按我那样复杂处理。
