8H4K64TLCD驱动段码LCD的寄存器咨询

zl_*** · 发表于 2023-5-26 10:45:10

建议资料中，着重讲解一下，毕竟大家用HT这类驱动较多，STC也是刚出来这种LCD驱动，很容易混淆，导致走弯路。

xxkj*** · 发表于 2024-4-28 15:24:31

本帖最后由 xxkj2010 于 2024-4-28 15:25 编辑

正在学习有关段码屏的知识，请教一下，像要用1621来驱动这款段码屏


我只要S16显示，需要发送什么数据？如果需要S16 S18显示，又该发送什么数据？

梁*** · 发表于 2024-5-6 11:29:43

其实所有的段码驱动都是差不多的，就是找到COMn与SEGn的交叉点就是显存对应的段，写1显示，写0不显示。

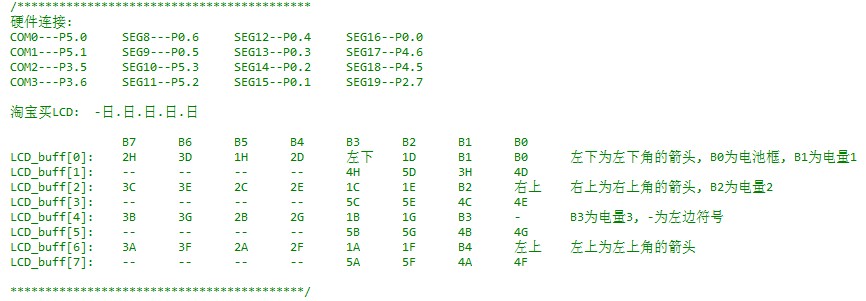

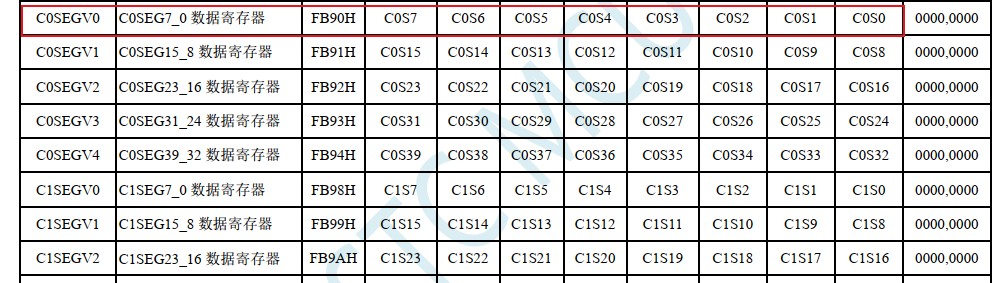

对于STC的显存排列，我拷贝局部的寄存器如下图：
STC的SEGMENT是从0开始命名的，比如C0SEGV0就是COM0与SEG0~SEG7交叉点对应的段，而S16安排在C0SEGV0的bit0，则要显示S16，只需要执行 C0SEGV0 |= 0x01;即可。要熄灭S16，则C0SEGV0 &= ~0x01;即可。
而S18安排在C2SEGV0的bit0，则要显示S18，只需要执行 C2SEGV0 |= 0x01;即可。要熄灭S18，则C2SEGV0 &= ~0x01;即可。


fs*** · 发表于 2024-8-2 15:16:35

梁*** 发表于 2024-5-6 11:29
其实所有的段码驱动都是差不多的，就是找到COMn与SEGn的交叉点就是显存对应的段，写1显示，写0不显示。

对 ...

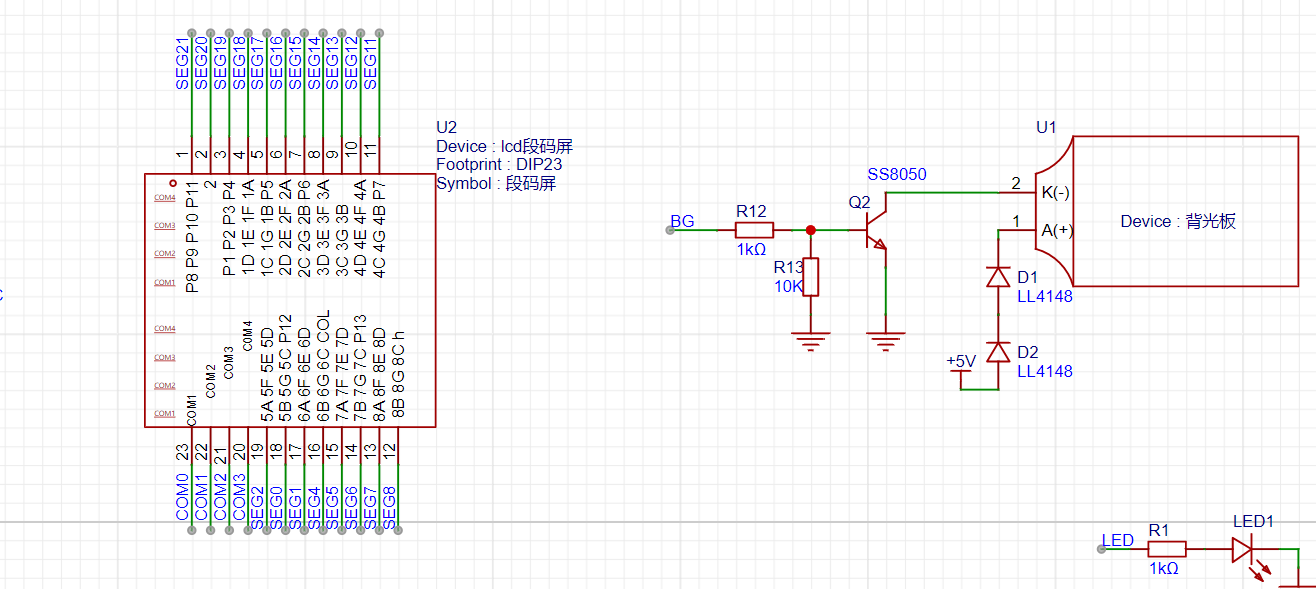

梁工您好！最近在用STC8H4K64TLCD48脚的芯片驱动一个段码屏，为了方便连线就没有按照正常的顺序连接(画图前也看了论坛上的相关帖子说不按顺序连也可,就是程序麻烦一点).因为STC手册上对这款具有LCD芯片的相关寄存器的文字说明基本没有，又因为连接不规范实际写代码感觉理解不深怎么写都不能正常显示。请教梁工，按下面真值表的连接(COM的连接没有问题，但注意SEG段的连接没有连续)，如果要显示P8(接单片机SEG21), x(单片机SEG20), 8G(单片机SEG8), 6D(接单片机SEG1), P12(接单片机SEG0),应该向CnSEGm送什么数？麻烦梁工，谢谢！

梁*** · 发表于 2024-8-2 16:45:29

fs*** 发表于 2024-8-2 15:16
梁工您好！最近在用STC8H4K64TLCD48脚的芯片驱动一个段码屏，为了方便连线就没有按照正常的顺序连接(画图 ...

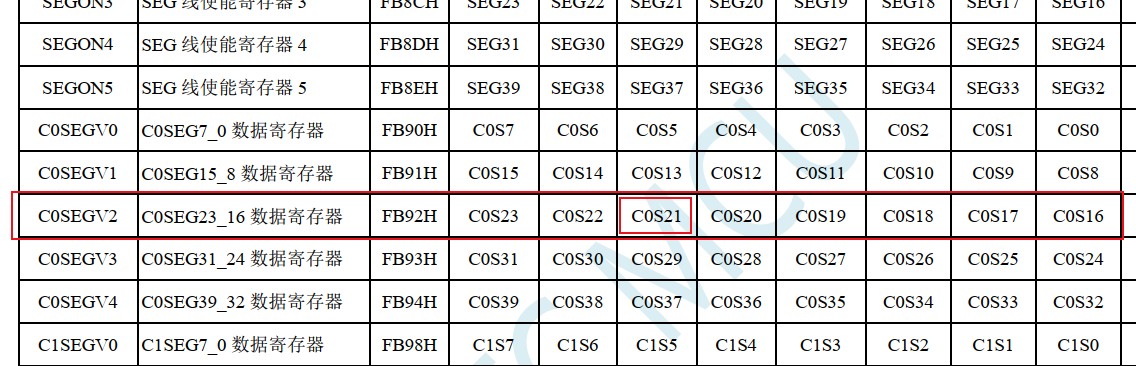

其实对应关系很简单的，比如P8，在COM0-SEG21，即在寄存器表中C0S21这个点就是P8，就是C0SEGV2的bit5，写1就会显示P8，其余各点一样道理。
可以参考我的例子，设置显存，操作好显存之后，再传给寄存器。


我常用很笨的方法，随便连线，然后通过串口送数据给显存，看点亮哪个段，记下来即可。


fs*** · 发表于 2024-8-2 17:09:50

谢谢梁工的及时回复，感谢！

fs*** · 发表于 2024-8-3 01:47:57

梁*** 发表于 2024-8-2 16:45
其实对应关系很简单的，比如P8，在COM0-SEG21，即在寄存器表中C0S21这个点就是P8，就是C0SEGV2的bit5，写 ...

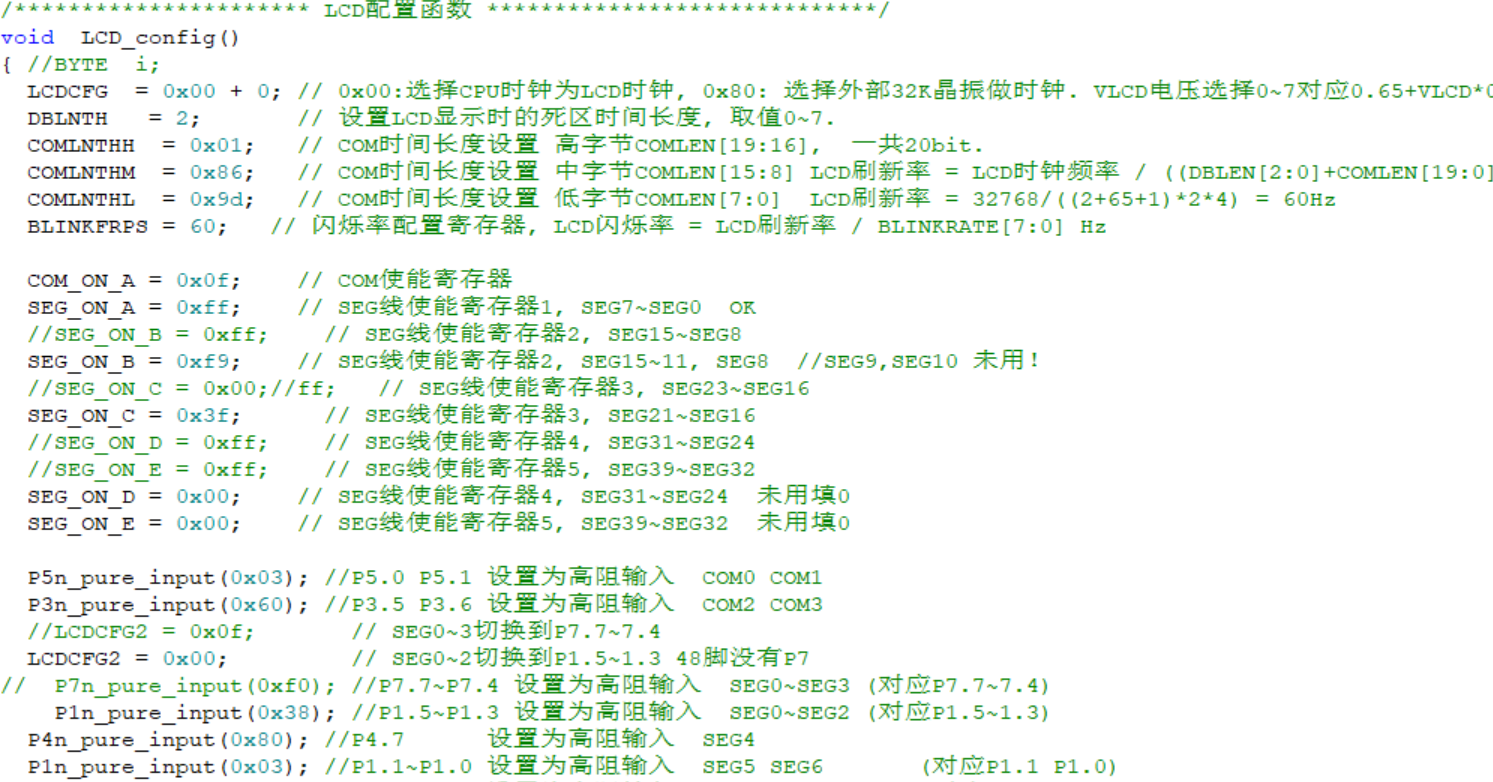

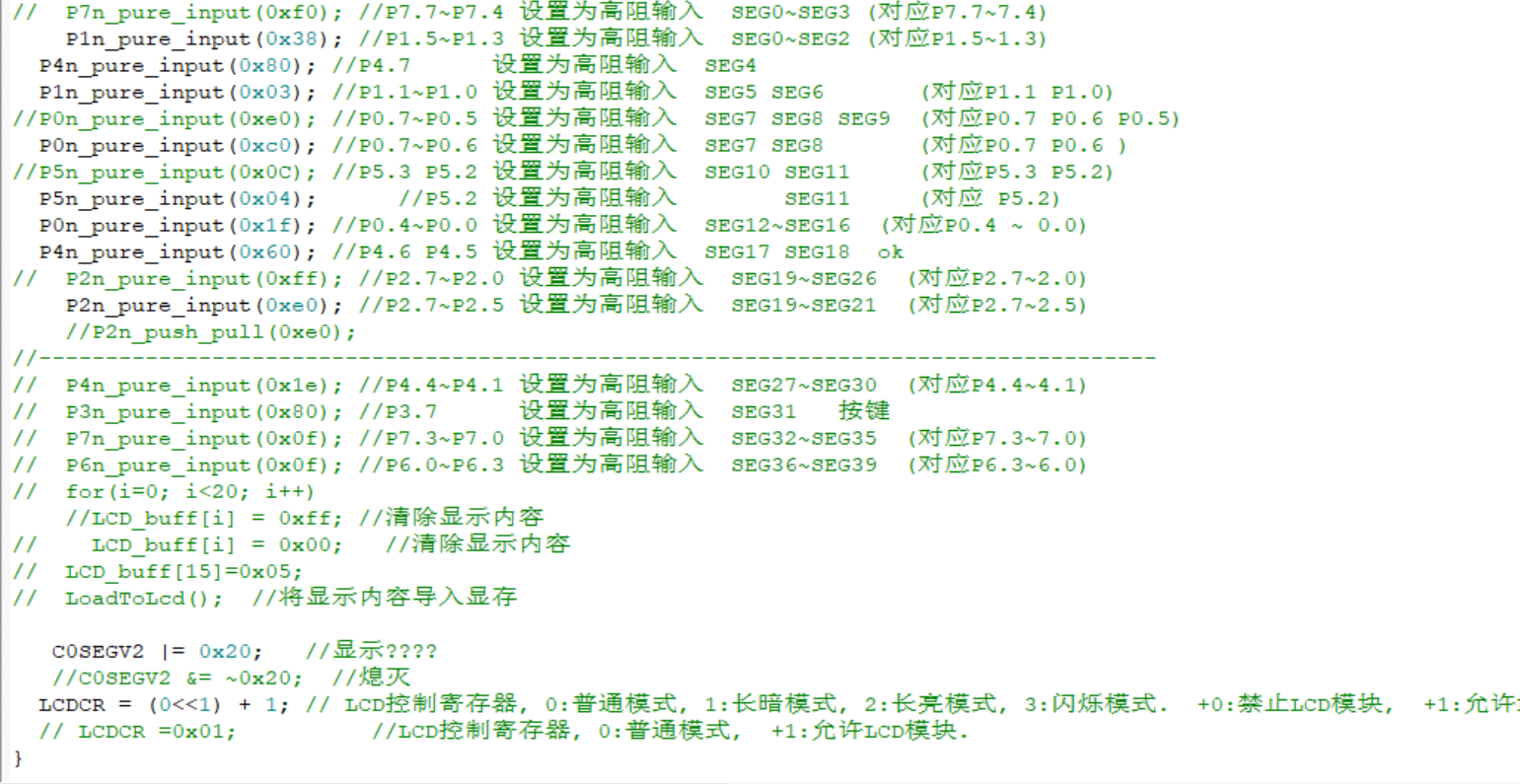

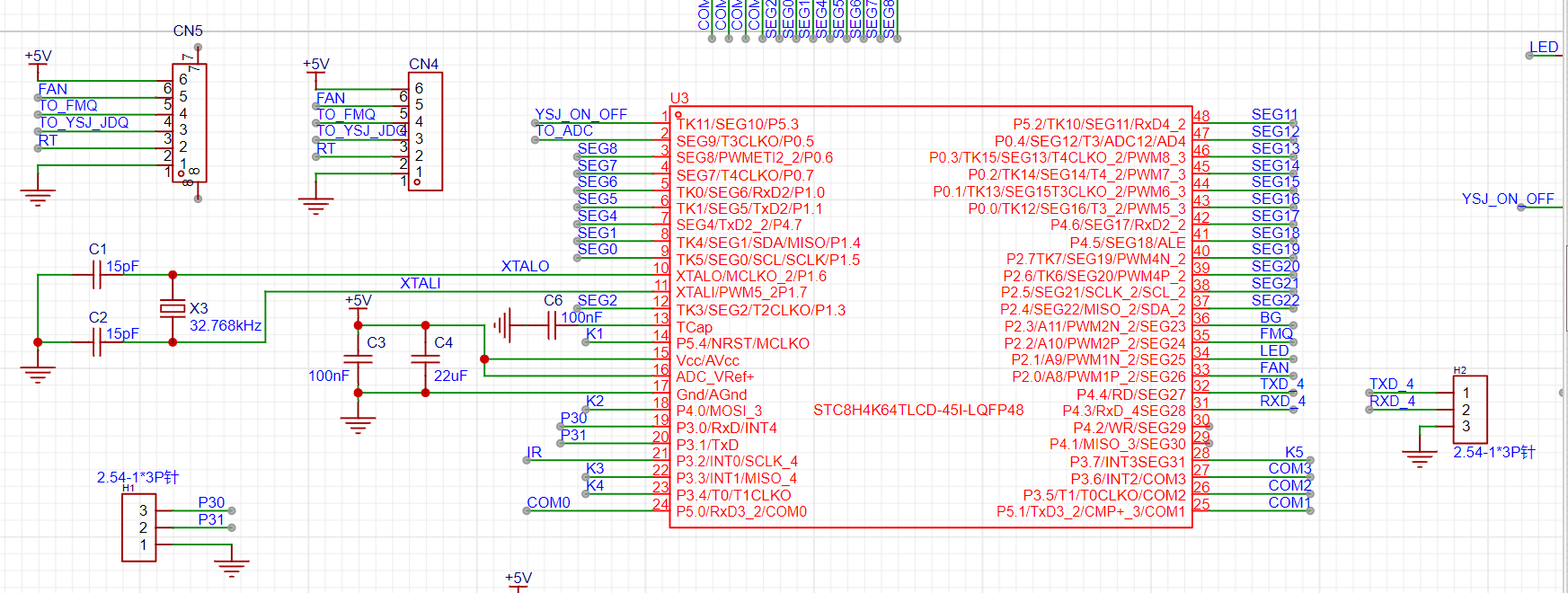

梁工，我用的是48脚芯片，论坛上好像都是用的64脚的。按照梁工所说试验了很久P8代表的字符始终不出现。我怀疑我的LCD的配置是不是有问题？麻烦梁工及使用过这个48脚芯片的坛友帮看一下，哪里存在问题？我在main里面调用了这个函数，因为有 C0SEGV2 |= 0x20;那么应该显示P8表示的字符，但实际始终不出现？硬件应该没有问题，因为用手触摸屏的管脚基本所有的字符都能出现。
