8H4K64TLCD驱动段码LCD的寄存器咨询

梁***

fs*** 发表于 2024-8-3 11:17
谢谢梁工。单片机图上晶振未用，用的内部晶振。看手册这款芯片有A版，B版，不知实际用的是A版还是B版？

...

液晶屏电路不全，看不出来。

fs***

梁*** 发表于 2024-8-3 12:32
液晶屏电路不全，看不出来。

梁工，这是全部的原理图。麻烦您看看。

fs***

梁*** 发表于 2024-8-3 12:32
液晶屏电路不全，看不出来。

fs***

梁*** 发表于 2024-8-3 12:32
液晶屏电路不全，看不出来。

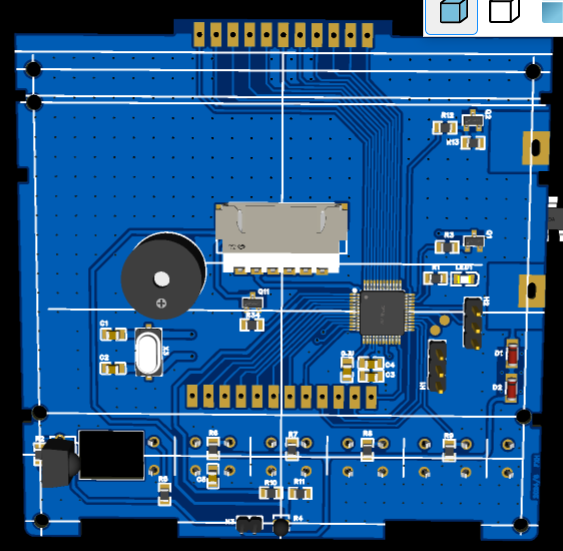

实际具体到印刷板的走线应该存在一些问题，但原理性的连接我自己还没有发现什么问题，梁工及用过这款48脚芯片的坛友帮看看，谢谢。

fs***

梁*** 发表于 2024-8-3 12:32
液晶屏电路不全，看不出来。

谢谢梁工，原因基本上找到了。还是对这芯片了解不深，这一句没有加：
P_SW2 |= 0x80;     唉，两天时间。

梁***

fs*** 发表于 2024-8-4 10:40
谢谢梁工，原因基本上找到了。还是对这芯片了解不深，这一句没有加：
P_SW2 |= 0x80;     唉，两天时间 ...

我都没留意到，以为你在程序开头有了这句。

fs***

梁*** 发表于 2024-8-4 10:51
我都没留意到，以为你在程序开头有了这句。

梁工，麻烦再请教一个问题。
C0SEGV2 |= R_data_sw[0]; 这一句是正确的，但我想将 C0SEGV2 传到一个数组中即
R_add_sw[0] = C0SEGV2;  然后再执行这一句  R_add_sw[0]|= R_data_sw[0];想象中应该和第一句是同样效果， 但实际证明是不行的，这个应该怎么写才能用一个数组将 C0SEGV2 传到  C0SEGV2 |= R_data_sw[0]这一句的 C0SEGV2 位置上去？谢谢。

梁***

fs*** 发表于 2024-8-8 11:04
梁工，麻烦再请教一个问题。
C0SEGV2 |= R_data_sw[0]; 这一句是正确的，但我想将 C0SEGV2 传到一个数组 ...

下面的操作应该是可以的：
R_add_sw[0] = C0SEGV2;
R_add_sw[0] |= R_data_sw[0];
C0SEGV2 = R_add_sw[0]；

不过我一般是先显存（数组）操作，再送寄存器，正如我的例子中那样。

fs***

梁*** 发表于 2024-8-8 16:32
下面的操作应该是可以的：
R_add_sw[0] = C0SEGV2;
R_add_sw[0] |= R_data_sw[0];

如果要第三句 (C0SEGV2 = R_add_sw[0]；)的话就没有意义了，我的想法就是想用数组中的一个来代替这个数据寄存器C0SEGV2 ，用数组中的另外的代替另外的数据寄存器。因为第一句（R_add_sw[0] = C0SEGV2;）我的理解就是已经将 C0SEGV2送入到了R_add_sw[0]中，那么R_add_sw[0] |= R_data_sw[0]不是就等于C0SEGV2 |= R_data_sw[0]这一句了吗？实际不对，就是没有搞懂为什么不行？可以有什么方法来代替这个C0SEGV2，便于编程？

梁***

fs*** 发表于 2024-8-8 17:33
如果要第三句 (C0SEGV2 = R_add_sw[0]；)的话就没有意义了，我的想法就是想用数组中的一个来代替这个数据 ...

可以参考我的例子，先操作显存，再传给寄存器。
