AI8051U学习心得-1

vdgh*** · 发表于 2026-1-2 12:30:10

vdgh*** 发表于 2026-1-2 12:27
学习心得-6 运用定时器执行双灯轮巡点亮

执行代码后现象

vdgh*** · 发表于 2026-1-2 12:59:34

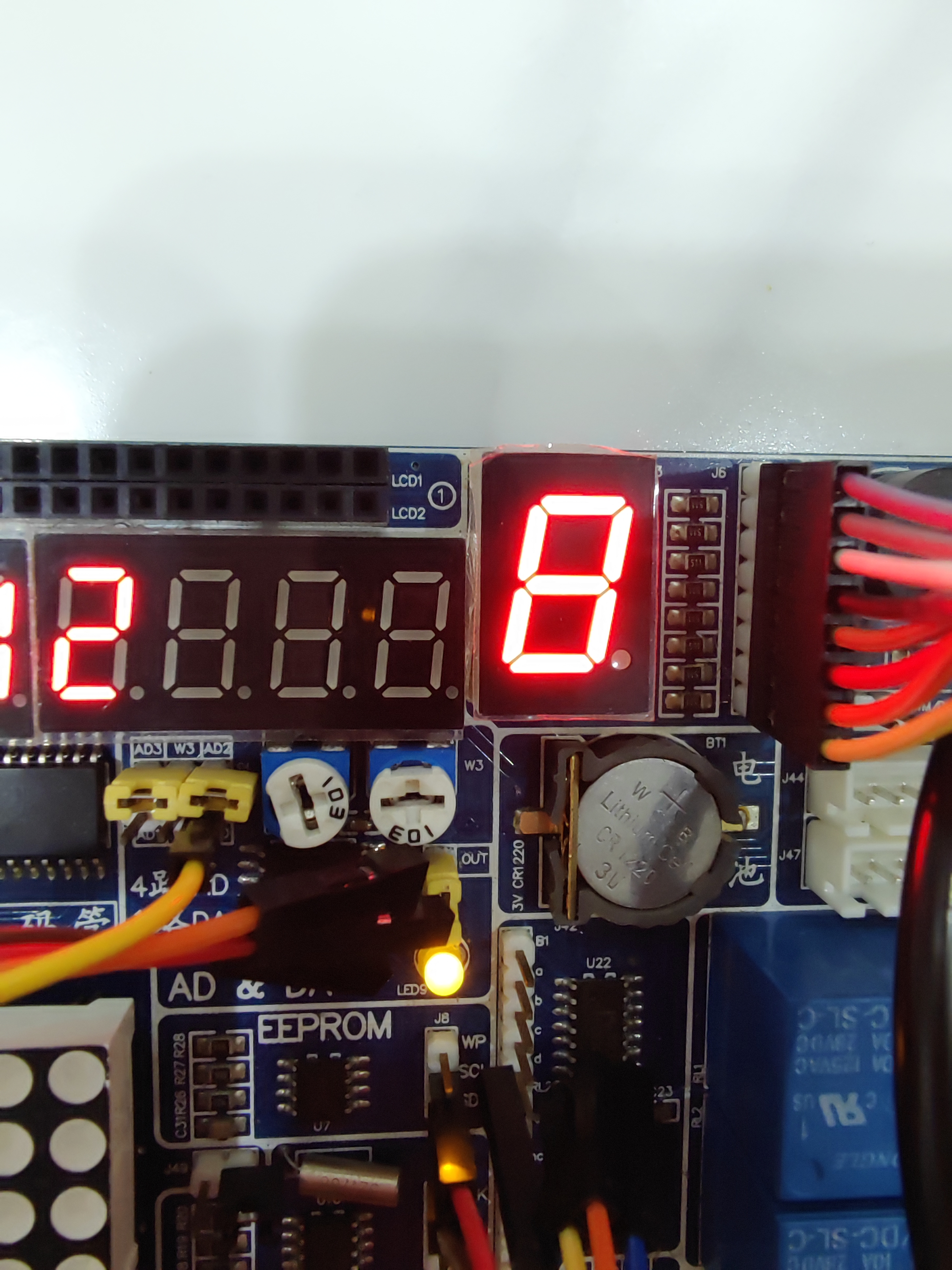

学习心得-7 数码管模拟测试，成功点亮数码管

#include "io.h"

u8 SEG_NUM[]=
{
    0x3F,       /*'0', 0*/
    0x06,       /*'1', 1*/
    0x5B,       /*'2', 2*/
    0x4F,       /*'3', 3*/
    0x66,       /*'4', 4*/
    0x6D,       /*'5', 5*/
    0x7D,       /*'6', 6*/
    0x07,       /*'7', 7*/
    0x7F,       /*'8', 8*/
    0x6F,       /*'9', 9*/
    0x77,       /*'A', 10*/
    0x7C,       /*'B', 11*/
    0x39,       /*'C', 12*/
    0x5E,       /*'D', 13*/
    0x79,       /*'E', 14*/
    0x71,       /*'F', 15*/
    0x40,       /*'-', 16*/
    0x00,       /*' ', 17*/
    0x80,       /*'.', 18*/
};

u8 T_NUM[8] =
{
        0X01,0X02,0X04,0X08,0X10,0X20,0X40,0X80
};


u8 State1 = 0;                                        //LED1初始状态
u8 State2 = 0;                                        //LED2初始状态
u8 State3 = 0;                                        //LED3初始状态

u16 Key_Vol[3] ;                                //按键按下持续时间

u8 Key_flag = 0;
u8 cnt[3];

void LED0_Blink(void)
{
        State1 = !State1;
        P20 = State1;
}

void LED1_Blink(void)
{
        State2 = !State2;
        P21 = State2;
}

void LED2_Blink(void)
{
        State3 = !State3;
        P22 = State3;
}

void KEY_Task(void)
{
        if( P32 == 0 )
        {
                Key_Vol[0]++;
                if( Key_Vol[0]==5 )
                {
                        //按键按下的任务
            Key_flag = !Key_flag;
            if(cnt[2])
            {
              cnt[1] = 0;
              cnt[2] = 0;
            }
                        printf( "按键单击\r\n" );
                }
        }
        else
        {
                Key_Vol[0] = 0;
        }
}


u8 shi  =0;
u8 fen  =0;
u8 miao =0;


//void TIMECOUNT_Task(void)
//{
//        miao ++;
//        if( miao>59 )
//        {
//                miao = 0;
//                fen++;
//                if( fen>59 )
//                {
//                        fen = 0;
//                        shi ++;
//                        if( shi>23 )
//                                shi = 0;
//                }
//        }
//}

u8 state_now = 0;


void PLED_40(void)
{
        u8 cod[8];
        cod[0] = 0x0f;                //表示开启P0-P3
        cod[1] = 0X01;                //P0端口
        cod[2] = 0X01;                //P1
        cod[3] = ~T_NUM[state_now];                //P2
        cod[4] = 0X01;                //P3
        LED40_SendData( cod,5 );

        P2 = ~T_NUM[state_now];

        state_now++;
        if( state_now>7 )
                state_now = 0;
}

void SEG_PC( void )
{
        u8 cod[8];


        cod[0] = SEG_NUM[shi/10];                                        //小时的十位数的数码管段码
        cod[1] = SEG_NUM[shi%10];
        cod[2] =SEG_NUM[16];                                                //数码管刷段码和位码

        cod[3] = SEG_NUM[fen/10];                                        //分钟
        cod[4] = SEG_NUM[fen%10];
        cod[5] =SEG_NUM[16];                                                //数码管刷段码和位码

        cod[6] = SEG_NUM[miao/10];                                        //分钟
        cod[7] = SEG_NUM[miao%10];

        SEG7_ShowCode(cod);

        miao ++;
        if( miao>59 )
        {
                miao = 0;
                fen++;
                if( fen>59 )
                {
                        fen = 0;
                        shi ++;
                        if( shi>23 )
                                shi = 0;
                }
        }
}

// 课后小练：简易免单器
void SEGLED_PC(void)
{
        u8 cod[8];

    if(Key_flag)
    {
        cod[0] = SEG_NUM[1];
        cod[1] = SEG_NUM[0]|SEG_NUM[18];
        cod[2] = SEG_NUM[0];
        cod[3] = SEG_NUM[0];

        cod[4] = SEG_NUM[cnt[1]/10];
        cod[5] = SEG_NUM[cnt[1]%10]|SEG_NUM[18];
        cod[6] = SEG_NUM[cnt[0]/10];
        cod[7] = SEG_NUM[cnt[0]%10];
    }
    else
    {
        cod[0] = SEG_NUM[1];
        cod[1] = SEG_NUM[0]|SEG_NUM[18];
        cod[2] = SEG_NUM[0];
        cod[3] = SEG_NUM[0];

        cod[4] = SEG_NUM[cnt[1]/10];
        cod[5] = SEG_NUM[cnt[1]%10]|SEG_NUM[18];
        cod[6] = SEG_NUM[cnt[0]/10];
        cod[7] = SEG_NUM[cnt[0]%10];
        }
        SEG7_ShowCode(cod);

    if(!cnt[2] && Key_flag)
    {
         cnt[0]++;
         if(cnt[0] > 59)
         {
                cnt[0] = 0;
                cnt[1]++;
                if( cnt[1]>9 )
                {
            cnt[2] = 1;
                }
         }
    }

}
复制代码

vdgh*** · 发表于 2026-1-2 13:10:42

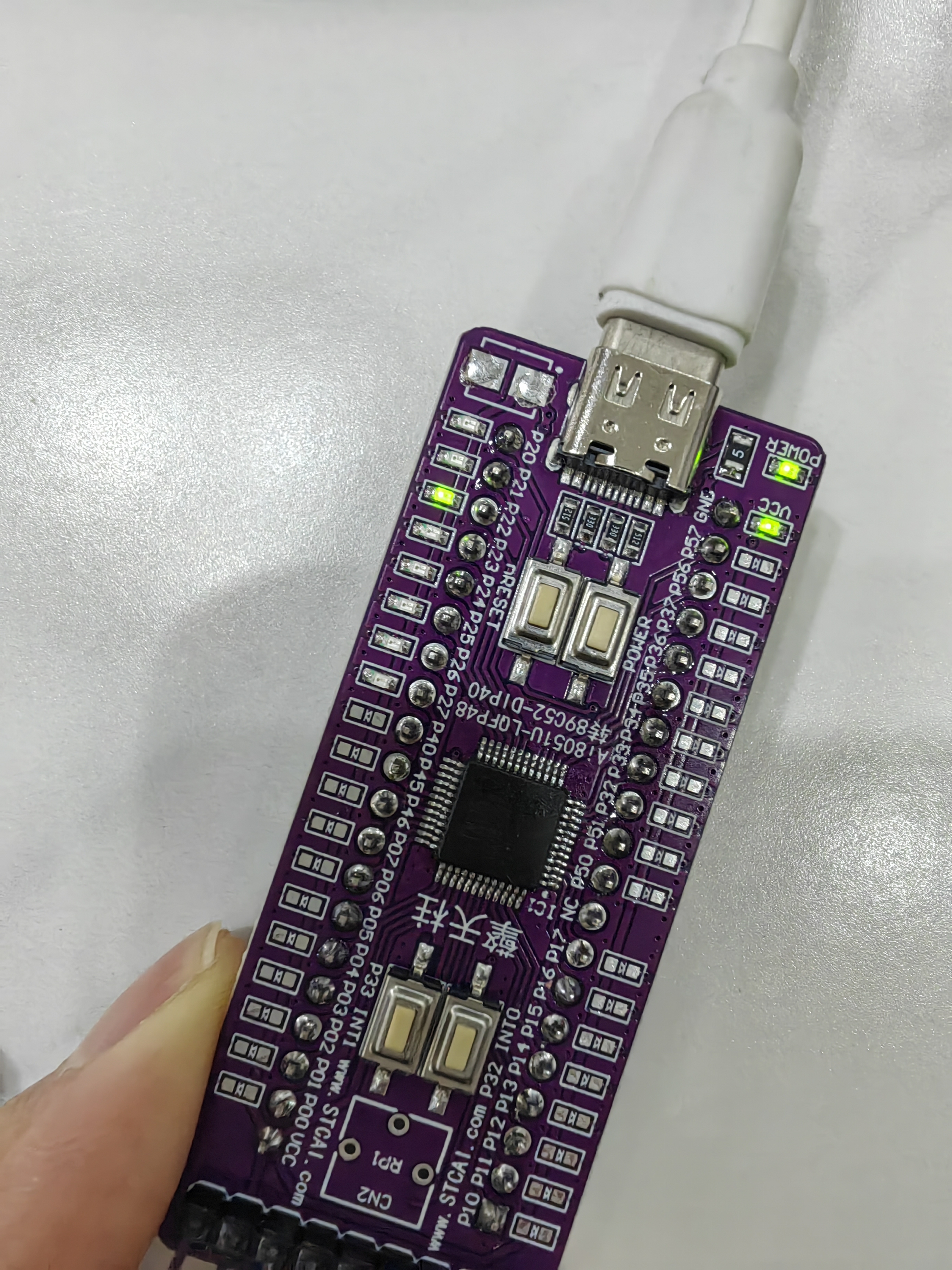

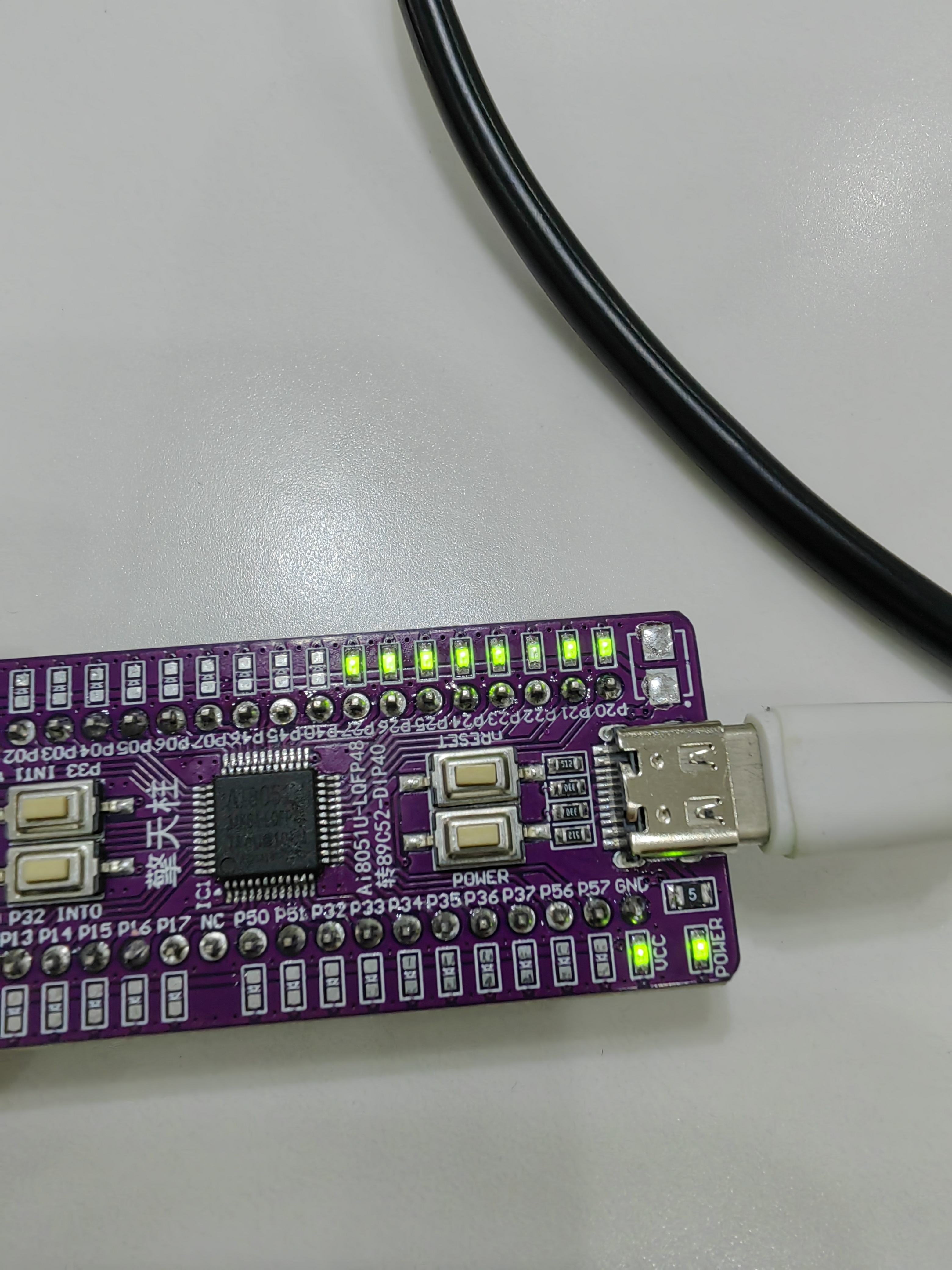

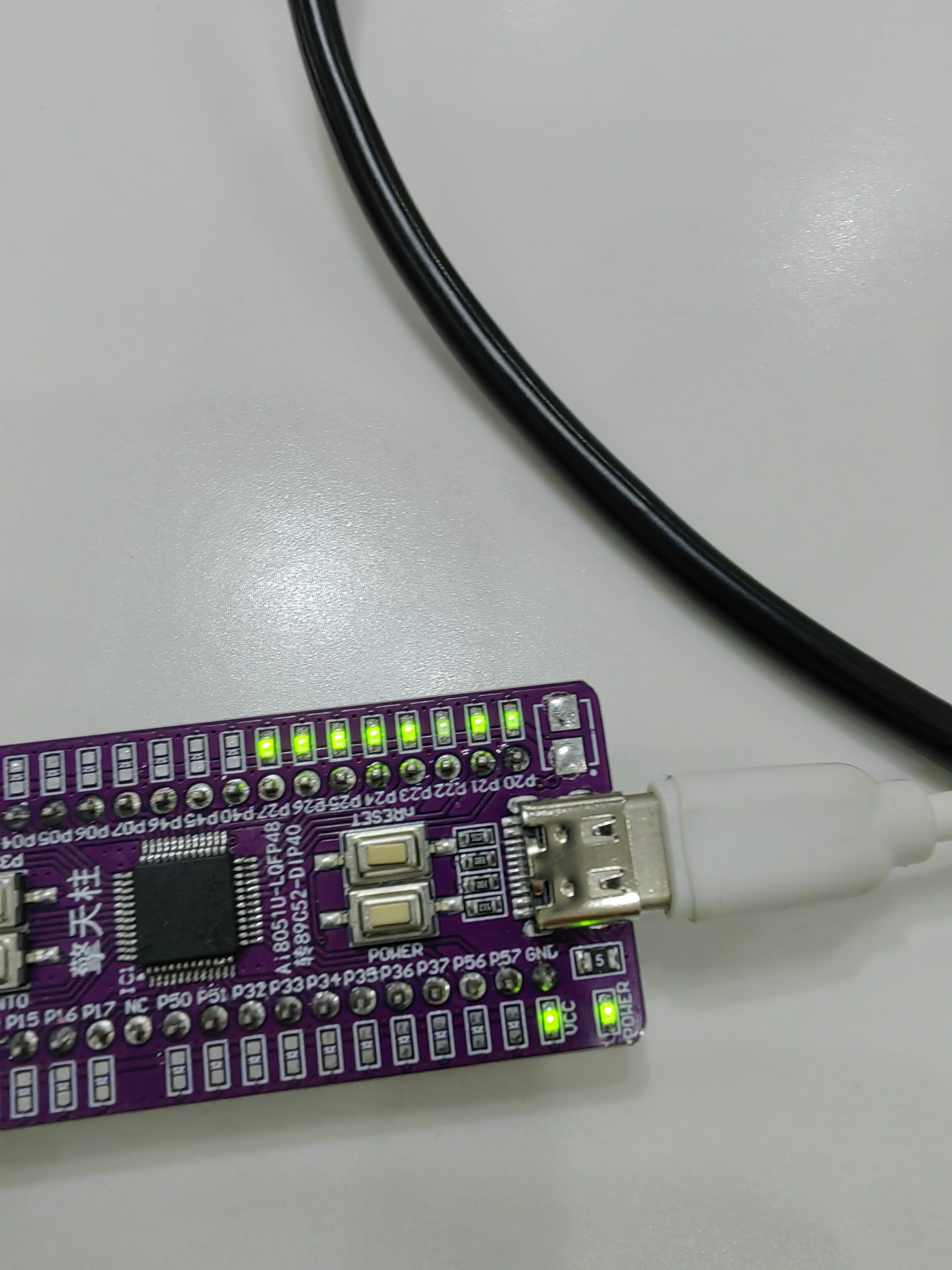

核心板学习心得-8 PWM输出 p20-p23输出不同位数的占空比，led点亮成功。看实物有呼吸灯效果。

#include "..\..\comm\AI8051U.h"
#include "intrins.h"

typedef     unsigned char   u8;
typedef     unsigned int    u16;
typedef     unsigned long   u32;

#define     MAIN_Fosc       24000000UL  // 定义主时钟
#define     Timer0_Reload   (65536UL - (MAIN_Fosc / 12 / 400)) // Timer0中断频率400Hz

#define PCA0      0
#define PCA1      1
#define PCA2      2
#define PCA3      3

bit B_PWM0_Dir, B_PWM1_Dir, B_PWM2_Dir, B_PWM3_Dir; // 方向标志

u16 pwm0, pwm1, pwm2, pwm3;

void Timer0_config(void);
void PWM_config(void);
void UpdatePwm(u8 PCA_id, u16 pwm_value);

void main() {
    WTST = 0;  // 最快指令执行速度
    EAXFR = 1; // 扩展寄存器访问使能
    CKCON = 0; // 提高XRAM访问速度

    // 端口初始化为准双向口
    P2M1 = P2M0 = 0x00;
    P2M1 = P2M1 = 0x00;

    P2 &= 0x00; // 清除P2口输出

    Timer0_config();
    PWM_config();
    EA = 1;      // 开启总中断

    // 初始化PWM值及方向
    pwm0 = 128; B_PWM0_Dir = 0; UpdatePwm(PCA0, pwm0);
    pwm1 = 512; B_PWM1_Dir = 0; UpdatePwm(PCA1, pwm1);
    pwm2 = 32;  B_PWM2_Dir = 0; UpdatePwm(PCA2, pwm2);
    pwm3 = 256; B_PWM3_Dir = 0; UpdatePwm(PCA3, pwm3);

    while (1);
}

// Timer0初始化：12T模式，自动重载
void Timer0_config(void) {
    AUXR &= ~0x80;   // 清除第7位，设置Timer0为12T模式
    TH0 = (u8)(Timer0_Reload >> 8);
    TL0 = (u8)(Timer0_Reload & 0xFF);
    ET0 = 1;         // 使能Timer0中断
    TR0 = 1;         // 启动Timer0
}

// PWM初始化配置
void PWM_config(void) {
    CMOD = (CMOD & ~0xC0) | (2 << 5); // 选择PCA通道映射到P2.0-P2.3
    CCON |= 0x40;                     // 启动PCA定时器

    // PCA0: 8位PWM，P2.0
    CCAPM0 = 0x42;                    // PWM模式
    PCA_PWM0 = 0x08;                  // 8位PWM，ECOMD=0, TOGBIT=0
    CCAP0H = 0x80;                    // 初始占空比50%

    // PCA1: 10位PWM，P2.1
    CCAPM1 = 0x42;                    // PWM模式
    PCA_PWM1 = 0x0A;                  // 10位PWM，ECOMD=0, TOGBIT=0
    CCAP1H = 0x80 >> 2;               // 高8位初始值 (1024/4=256)
    CCAP1L = (0x80 & 0x03) << 6;      // 低2位初始值

    // PCA2: 6位PWM，P2.2
    CCAPM2 = 0x42;                    // PWM模式
    PCA_PWM2 = 0x09;                  // 6位PWM，ECOMD=0, TOGBIT=0
    CCAP2H = 0x20;                    // 初始占空比 (64/64=31.25%)

    // PCA3: 8位PWM，P2.3
    CCAPM3 = 0x42;                    // PWM模式
    PCA_PWM3 = 0x08;                  // 8位PWM，ECOMD=0, TOGBIT=0
    CCAP3H = 0x80;                    // 初始占空比50%
}

// 更新PWM占空比
void UpdatePwm(u8 PCA_id, u16 pwm_value) {
    switch (PCA_id) {
        case PCA0: // 8位PWM
            CCAP0H = (u8)pwm_value;
            break;
        case PCA1: // 10位PWM
            CCAP1H = (u8)(pwm_value >> 2);  // 高8位
            CCAP1L = (u8)((pwm_value & 0x03) << 6); // 低2位左移6位
            break;
        case PCA2: // 6位PWM
            CCAP2H = (u8)(pwm_value & 0x3F); // 低6位
            break;
        case PCA3: // 8位PWM
            CCAP3H = (u8)pwm_value;
            break;
    }
}

// Timer0中断服务例程
void timer0(void) interrupt 1 {
    // PCA0: 8位PWM
    if (B_PWM0_Dir) {
        if (--pwm0 <= 1) B_PWM0_Dir = 0;
    } else {
        if (++pwm0 >= 255) B_PWM0_Dir = 1;
    }
    UpdatePwm(PCA0, pwm0);

    // PCA1: 10位PWM
    if (B_PWM1_Dir) {
        if (--pwm1 <= 1) B_PWM1_Dir = 0;
    } else {
        if (++pwm1 >= 1023) B_PWM1_Dir = 1;
    }
    UpdatePwm(PCA1, pwm1);

    // PCA2: 6位PWM
    if (B_PWM2_Dir) {
        if (--pwm2 <= 1) B_PWM2_Dir = 0;
    } else {
        if (++pwm2 >= 63) B_PWM2_Dir = 1;
    }
    UpdatePwm(PCA2, pwm2);

    // PCA3: 8位PWM
    if (B_PWM3_Dir) {
        if (--pwm3 <= 1) B_PWM3_Dir = 0;
    } else {
        if (++pwm3 >= 255) B_PWM3_Dir = 1;
    }
    UpdatePwm(PCA3, pwm3);
}
复制代码

vdgh*** · 发表于 2026-1-2 13:21:28

学习心得9-p2端口流水灯，测试成功

/**************************************************************
 * 程序功能：STC擎天柱核心板 P2端口 流水灯
 * 描述：P2端口的8个LED灯依次循环点亮，形成流水效果。
 **************************************************************/

#include <AI8051U.H>      // 包含擎天柱核心板(AI8051U)的寄存器定义头文件
#include <intrins.h>      // 包含C51编译器的内部函数库，例如_crol_循环移位函数

// 定义主时钟频率，用于精确计算延时
#define                MAIN_Fosc        24000000UL  // 定义主时钟频率为24MHz (UL表示无符号长整型)

/**
 * @brief 毫秒级延时函数 (软件延时)
 * @param ms 需要延时的毫秒数
 * @note 此函数的延时精度依赖于CPU主时钟频率(MAIN_Fosc)。
 *       当时钟频率改变时，需要重新计算或调整延时参数。
 */
void delay_ms(unsigned char ms)
{
        unsigned int i;
    // 外层循环，控制总的毫秒数
        do
        {
        // 内层循环，实现大约1毫秒的延时
        // MAIN_Fosc / 6000: 这个计算基于标准8051架构，一个机器周期 = 12个时钟周期。
        // 但STC15/STC32系列单片机可以设置为1T模式，一个机器周期 = 1个时钟周期。
        // 这里的计算方式比较特殊，可能是在特定时钟模式下的经验值，目的是让内部while循环执行时间约为1ms。
                i = MAIN_Fosc / 6000;
                while(--i); // 空循环，通过消耗CPU时间来实现延时
        }
        while(--ms); // 外层循环，每执行一次，ms减1，直到ms为0
}

/**
 * @brief 系统初始化函数
 */
void Init(void)
{
        WTST = 0;                                        // 设置程序指令等待参数，0为最快速度，不等待
        EAXFR = 1;                                        // 使能访问扩展RAM(XFR)，这是操作P4-P7端口的前提
        CKCON = 0;                                        // 设置外部RAM访问时序，0为标准时序

        // 将所有GPIO端口设置为准双向口模式，这是最通用的I/O模式
        P0M1 = 0x00;        P0M0 = 0x00;        // P0口设置为准双向口
        P1M1 = 0x00;        P1M0 = 0x00;        // P1口设置为准双向口
        P2M1 = 0x00;        P2M0 = 0x00;        // P2口设置为准双向口
        P3M1 = 0x00;        P3M0 = 0x00;        // P3口设置为准双向口
        P4M1 = 0x00;        P4M0 = 0x00;        // P4口设置为准双向口
        P5M1 = 0x00;        P5M0 = 0x00;        // P5口设置为准双向口
        P6M1 = 0x00;        P6M0 = 0x00;        // P6口设置为准双向口
        P7M1 = 0x00;        P7M0 = 0x00;        // P7口设置为准双向口
}

/**
 * @brief 主函数，程序入口
 */
void main(void)
{
        unsigned char temp; // 定义一个临时变量，用于存储要输出到P2端口的LED状态模式

        Init(); // 调用初始化函数，配置系统和端口

        temp = 0xFE; // 初始化LED模式。0xFE的二进制是 1111 1110。
                 // 假设LED是低电平点亮，那么P20引脚将输出低电平，第一个LED点亮。

        while(1) // 无限循环，让流水灯效果持续进行
        {
        // 使用_crol_函数对temp变量进行循环左移
        // _crol_(temp, 1) 表示将temp的所有位向左移动1位，
        // 最高位移出的位会循环进入最低位。
        // 例如: 1111 1110 -> 1111 1101 -> 1111 1011 ...
                temp = _crol_(temp, 1);

                delay_ms(100); // 延时100毫秒，控制流水灯的移动速度

                P2 = temp; // 将更新后的模式写入P2端口，改变LED的亮灭状态
        }
}
复制代码

vdgh*** · 发表于 2026-1-2 13:27:52

学习心得-10 右移流水灯，实现成功

/**************************************************************
 * 程序功能：STC擎天柱核心板 P2端口 右移流水灯
 * 描述：P2端口的8个LED灯从右到左依次循环点亮，形成流水效果。
 **************************************************************/

#include <AI8051U.H>      // 包含擎天柱核心板(AI8051U)的寄存器定义头文件
#include <intrins.h>      // 包含C51编译器的内部函数库，例如_cror_循环移位函数

// 定义主时钟频率，用于精确计算延时
#define                MAIN_Fosc        24000000UL  // 定义主时钟频率为24MHz

/**
 * @brief 毫秒级延时函数 (软件延时)
 * @param ms 需要延时的毫秒数
 */
void delay_ms(unsigned char ms)
{
        unsigned int i;
        do
        {
                i = MAIN_Fosc / 6000;
                while(--i); // 空循环，通过消耗CPU时间来实现延时
        }
        while(--ms);
}

/**
 * @brief 系统初始化函数
 */
void Init(void)
{
        WTST = 0;                                        // 设置程序指令等待参数，0为最快速度
        EAXFR = 1;                                        // 使能访问扩展RAM(XFR)，操作P4-P7端口的前提
        CKCON = 0;                                        // 设置外部RAM访问时序

        // 将所有GPIO端口设置为准双向口模式
        P0M1 = 0x00;        P0M0 = 0x00;
        P1M1 = 0x00;        P1M0 = 0x00;
        P2M1 = 0x00;        P2M0 = 0x00;
        P3M1 = 0x00;        P3M0 = 0x00;
        P4M1 = 0x00;        P4M0 = 0x00;
        P5M1 = 0x00;        P5M0 = 0x00;
        P6M1 = 0x00;        P6M0 = 0x00;
        P7M1 = 0x00;        P7M0 = 0x00;
}

/**
 * @brief 主函数，程序入口
 */
void main(void)
{
        unsigned char temp; // 定义一个临时变量，用于存储要输出到P2端口的LED状态模式

        Init(); // 调用初始化函数

    // --- 主要修改点 1: 修改初始值 ---
    // 原来的初始值是 0xFE (二进制 1111 1110)，从P20开始亮。
    // 现在我们从P27开始亮，所以初始值应该是 0x7F (二进制 0111 1111)。
        temp = 0x7F;

        while(1) // 无限循环
        {
        // --- 主要修改点 2: 将循环左移改为循环右移 ---
        // _cror_(temp, 1) 表示将temp的所有位向右移动1位，
        // 最低位移出的位会循环进入最高位。
        // 例如: 0111 1111 -> 1011 1111 -> 1101 1111 ...
                temp = _cror_(temp, 1);

                delay_ms(100); // 延时100毫秒

                P2 = temp; // 将更新后的模式写入P2端口
        }
}
复制代码

神*** · 发表于 2026-1-2 13:51:13

【Ai8051U】擎天柱核心板学习记录贴 | 已有部分开源程序发布 - 传统89C52单片机学习板，升级到强大的 Ai8051U，管脚兼容穿越到32位的性能，SDCC实战国芯人工智能技术交流网站 - AI32位8051交流社区

vdgh*** · 发表于 2026-1-2 17:04:32

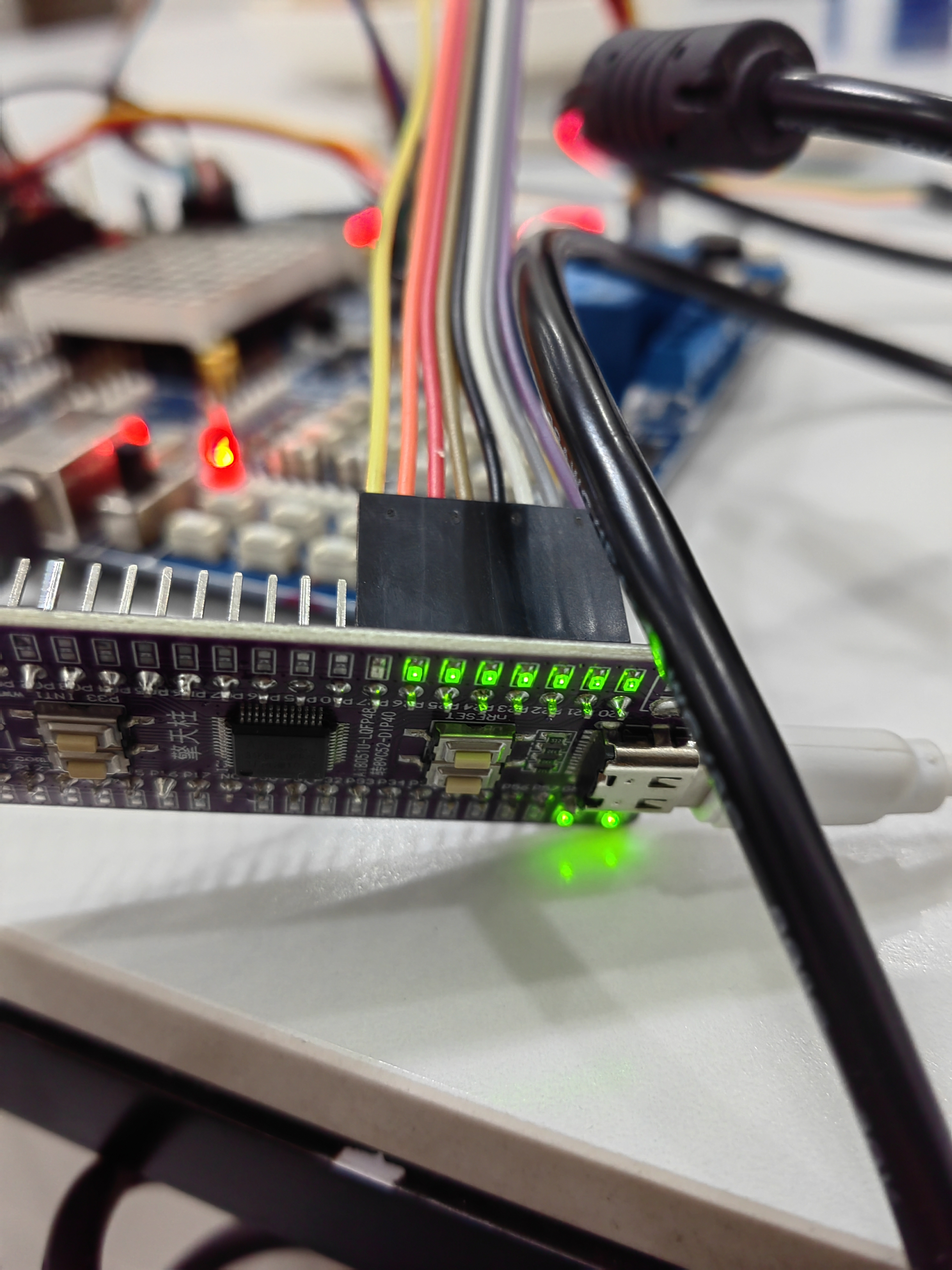

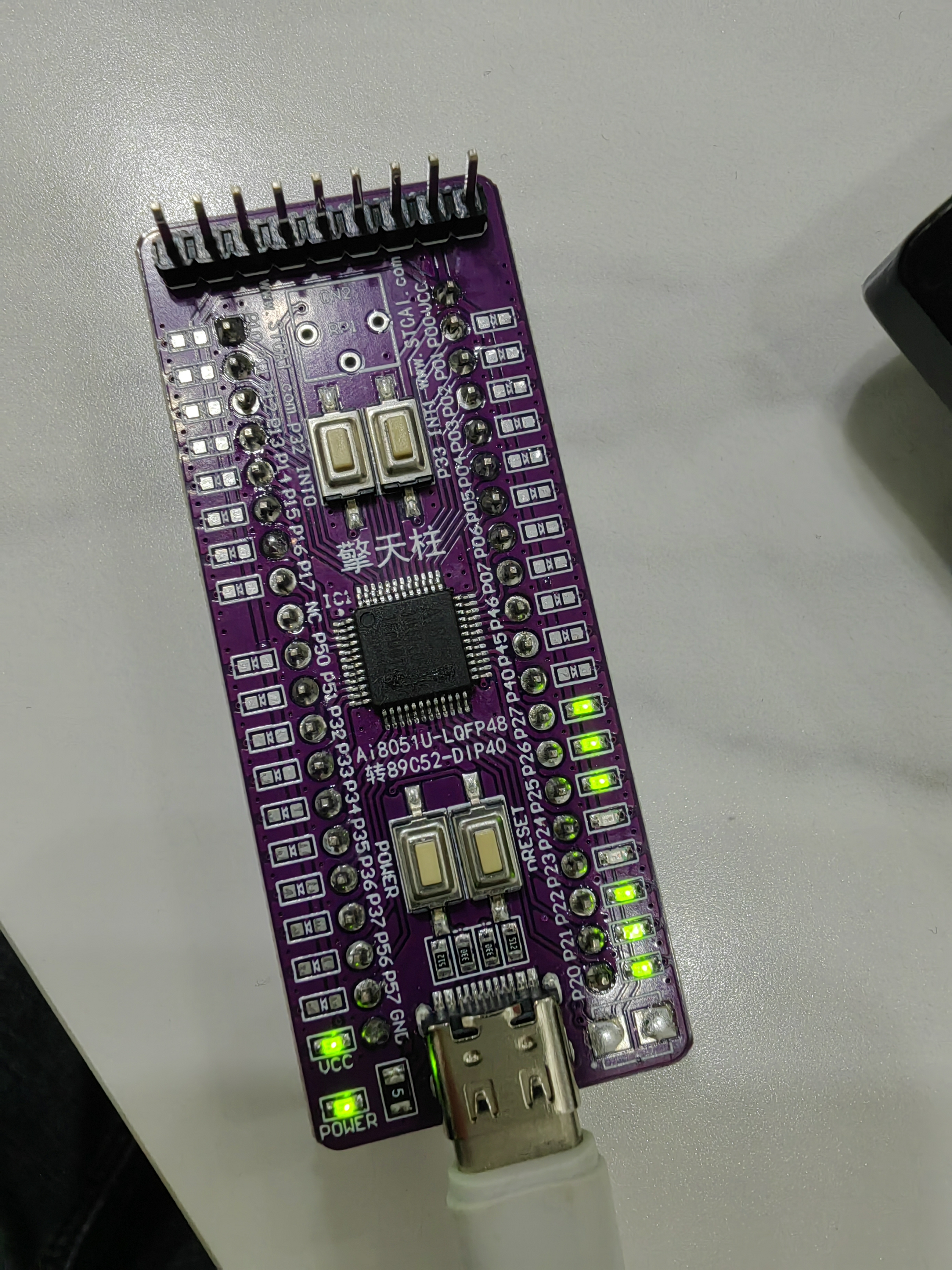

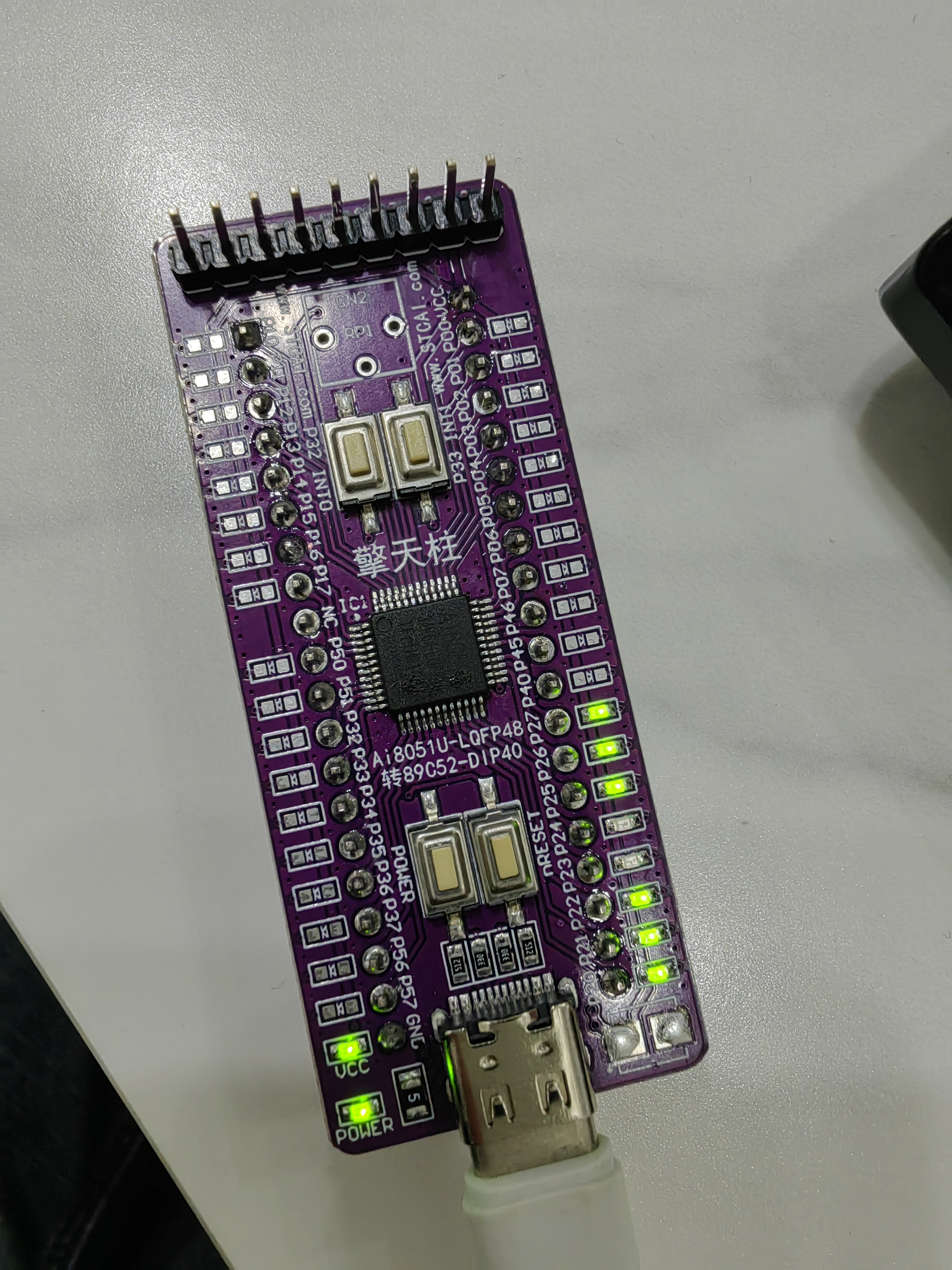

AI8051uU学习心得-11

追逐灯 p2口看以下程序

#include <AI8051U.H>
#include <intrins.h>

#define                MAIN_Fosc        24000000UL

void delay_ms(unsigned char ms)
{
        unsigned int i;
        do
        {
                i = MAIN_Fosc / 6000;
                while(--i);
        }
        while(--ms);
}

void Init(void)
{
        WTST = 0;
        EAXFR = 1;
        CKCON = 0;
        P0M1 = 0x00;        P0M0 = 0x00;
        P1M1 = 0x00;        P1M0 = 0x00;
        P2M1 = 0x00;        P2M0 = 0x00;
        P3M1 = 0x00;        P3M0 = 0x00;
        P4M1 = 0x00;        P4M0 = 0x00;
        P5M1 = 0x00;        P5M0 = 0x00;
        P6M1 = 0x00;        P6M0 = 0x00;
        P7M1 = 0x00;        P7M0 = 0x00;
}

void main(void)
{
        unsigned char temp;
        Init();

    // --- 主要修改点 1: 修改初始值 ---
    // 0x03 的二进制是 0000 0011。
    // 如果LED是低电平点亮，这会使P20和P21同时点亮。
        temp = 0x03;

        while(1)
        {
                P2 = temp;      // 先将当前模式输出到P2端口
                delay_ms(100);  // 延时，让眼睛能看清

        // --- 主要修改点 2: 修改移位逻辑 ---
        // 使用_crol_函数将模式整体向左移动一位。
        // 例如: 0000 0011 -> 0000 0110 -> 0000 1100 ...
                temp = _crol_(temp, 1);
        }
}
复制代码

vdgh*** · 发表于 2026-1-2 17:12:01

学习心得-12 简陋版本涟漪灯

#include <AI8051U.H>
#include <intrins.h>

#define                MAIN_Fosc        24000000UL

void delay_ms(unsigned char ms)
{
        unsigned int i;
        do
        {
                i = MAIN_Fosc / 6000;
                while(--i);
        }
        while(--ms);
}

void Init(void)
{
        WTST = 0;
        EAXFR = 1;
        CKCON = 0;
        P0M1 = 0x00;        P0M0 = 0x00;
        P1M1 = 0x00;        P1M0 = 0x00;
        P2M1 = 0x00;        P2M0 = 0x00;
        P3M1 = 0x00;        P3M0 = 0x00;
        P4M1 = 0x00;        P4M0 = 0x00;
        P5M1 = 0x00;        P5M0 = 0x00;
        P6M1 = 0x00;        P6M0 = 0x00;
        P7M1 = 0x00;        P7M0 = 0x00;
}

void main(void)
{
        unsigned char i;
        Init();

        while(1)
        {
        // --- 效果一：扩散 (从中间向两边) ---
        // 我们从中间的P23和P24开始亮
        // i=0: 00011000 (0x18) -> P23, P24 亮
        // i=1: 00111100 (0x3C) -> P22, P23, P24, P25 亮
        // i=2: 01111110 (0x7E) -> P21-P26 亮
        // i=3: 11111111 (0xFF) -> P20-P27 亮
                for(i = 0; i < 4; i++)
                {
            // 使用位操作来点亮对称的LED
            // (0x08 << i) 负责点亮中间偏左的LED
            // (0x10 << i) 负责点亮中间偏右的LED
            // | (或运算) 将它们合并
                        P2 = ~((0x08 << i) | (0x10 << i));
                        delay_ms(150);
                }

        // --- 效果二：收缩 (从两边向中间) ---
        // 这个循环与上面的扩散循环正好相反
        // i=3: 11111111 (0xFF) -> P20-P27 亮
        // i=2: 01111110 (0x7E) -> P21-P26 亮
        // i=1: 00111100 (0x3C) -> P22-P25 亮
        // i=0: 00011000 (0x18) -> P23-P24 亮
                for(i = 3; i > 0; i--)
                {
                        P2 = ~((0x08 << i) | (0x10 << i));
                        delay_ms(150);
                }
        // 注意：为了避免在收缩到最小时有一个明显的停顿，
        // 第二个循环的条件是 i > 0。循环结束后，P2的状态是 i=1 时的状态 (0x3C)。
        // 我们可以再加一步，让它收缩到最小点并延时。
        P2 = ~(0x08 | 0x10); // 收缩到最小点 (0x18)
        delay_ms(150);
        }
}
复制代码

代码注释中有关键代码注释，有意思。

vdgh*** · 发表于 2026-1-2 17:18:04

学习心得-13 对冲-绽放灯

#include <AI8051U.H>      // 包含擎天柱核心板寄存器定义头文件
#include <intrins.h>      // 包含内部函数库 (虽然本程序没用，但通常会包含)

#define                MAIN_Fosc        24000000UL  // 定义主时钟频率为24MHz

/**
 * @brief 毫秒级延时函数 (软件延时)
 * @param ms 需要延时的毫秒数
 */
void delay_ms(unsigned char ms)
{
        unsigned int i;
        do
        {
                i = MAIN_Fosc / 6000;
                while(--i);
        }
        while(--ms);
}

/**
 * @brief 系统初始化函数
 */
void Init(void)
{
        WTST = 0;                                        // 设置程序指令等待参数，0为最快速度
        EAXFR = 1;                                        // 使能访问扩展RAM(XFR)
        CKCON = 0;                                        // 设置外部RAM访问时序

        // 将所有GPIO端口设置为准双向口模式
        P0M1 = 0x00;        P0M0 = 0x00;
        P1M1 = 0x00;        P1M0 = 0x00;
        P2M1 = 0x00;        P2M0 = 0x00;
        P3M1 = 0x00;        P3M0 = 0x00;
        P4M1 = 0x00;        P4M0 = 0x00;
        P5M1 = 0x00;        P5M0 = 0x00;
        P6M1 = 0x00;        P6M0 = 0x00;
        P7M1 = 0x00;        P7M0 = 0x00;
}

/**
 * @brief 主函数，程序入口
 */
void main(void)
{
        unsigned char i;
    unsigned char pattern; // 用于存储LED亮灭模式的变量

        Init(); // 调用初始化函数

        while(1) // 无限循环，让效果持续进行
        {
        // --- 效果一：收缩 (从两端向中间点亮) ---
        pattern = 0x00; // 初始模式为全灭
                for(i = 0; i < 4; i++)
                {
            // 核心逻辑：使用位操作来点亮对称的LED
            // (0x01 << i)       : 点亮从左边数第i个LED (P20, P21, P22, P23)
            // (0x80 >> i)       : 点亮从右边数第i个LED (P27, P26, P25, P24)
            // pattern |= ...    : 将新点亮的LED状态合并到当前模式中
            pattern |= (0x01 << i) | (0x80 >> i);

            P2 = ~pattern; // 将模式输出到P2端口 (低电平点亮，所以需要取反)
                        delay_ms(200); // 延时，控制动画速度
                }

        // --- 效果二：绽放 (从中间向两端点亮) ---
        // 这个循环与上面的收缩循环正好相反
                for(i = 3; i > 0; i--)
                {
            // 核心逻辑：使用位操作来熄灭对称的LED
            // ~((0x01 << i) | (0x80 >> i)) : 创建一个掩码，将要熄灭的LED位置设为0
            // pattern &= ...              : 使用与运算，将pattern中对应的位清零
            pattern &= ~((0x01 << i) | (0x80 >> i));

            P2 = ~pattern; // 将更新后的模式输出到P2端口
                        delay_ms(200); // 延时
                }
        // 为了让动画更流畅，在绽放结束后，可以再灭一次最中间的灯
        pattern = 0x00;
        P2 = ~pattern;
        delay_ms(200);
        }
}
复制代码

vdgh*** · 发表于 2026-1-2 17:31:06

学习心得-14 数码管显示“8”，共阳极

#include <AI8051U.H>      // 包含擎天柱核心板寄存器定义头文件

/**
 * @brief 系统初始化函数
 */
void Init(void)
{
        WTST = 0;                                        // 设置程序指令等待参数，0为最快速度
        EAXFR = 1;                                        // 使能访问扩展RAM(XFR)
        CKCON = 0;                                        // 设置外部RAM访问时序

        // 将P2端口设置为准双向口模式
        P2M1 = 0x00;
        P2M0 = 0x00;
}

/**
 * @brief 主函数，程序入口
 */
void main(void)
{
        Init(); // 调用初始化函数

    // --- 核心代码 ---
    // 将P2端口赋值为0x80，以在共阳数码管上显示数字“8”
    // 0x80 的二进制是 1000 0000
    // 这会使 P20-P26 输出低电平 (点亮a-g段), P27输出高电平 (熄灭dp段)
        P2 = 0x80;

        while(1)
        {
        // 程序卡在死循环中，数码管将一直显示“8”
        }
}
复制代码

		自动登录	找回密码
密码			立即注册
