【Ai8051U】擎天柱核心板学习记录贴 | 已有部分开源程序发布

erci***

感谢官方 免费+包邮 的 擎天柱 核心板，验证通过的 配套程序 在下一层

在官网上下载了经典 一箭双雕、屠龙刀三、降龙棍、打狗棒 核心板例程包，
提取经典例程使用擎天柱跑一下，于本贴记录。
到手补焊接 一个没焊的 100KΩ-3362P可调电阻，点个灯：

erci***

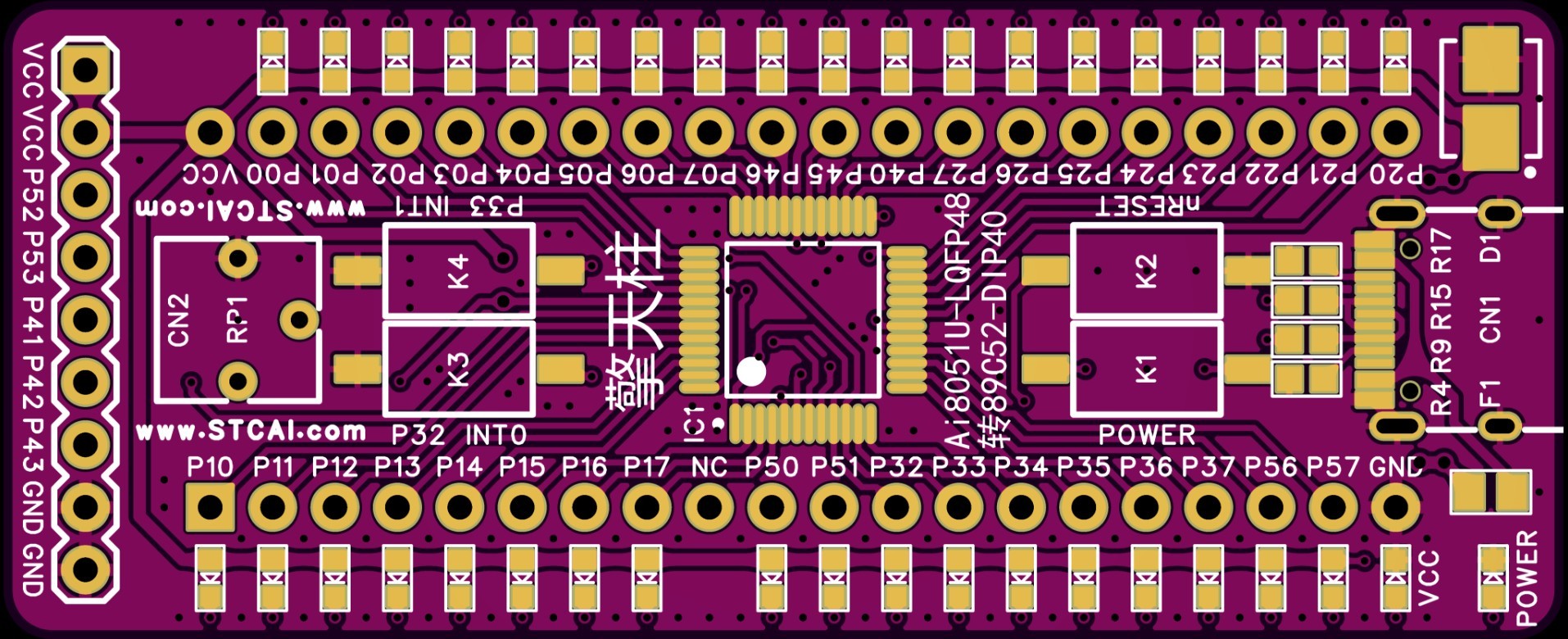

擎天柱：Ai8051U-LQFP48 转 89C52-DIP40 核心功能实验板
配套程序，先上传一版 Keil-C251 的，编译全通过

1000万套 擎天柱 核心功能实验板 等您来申请，论坛网友福利
【免费+包邮 送】擎天柱，1000万套：
Ai8051U-LQFP48 转 89C52-DIP40 核心板，擎天柱
只要愿意学或能用上，本坛坛友福利，全部【免费+包邮 送】
教学视频，请参考 Ai8051U 教学视频

擎天柱：Ai8051U-LQFP48 转 89C52-DIP40 核心功能实验板
配套程序，先上传一版 Keil-C251 的，编译全通过，
基本全测PASS, 个别实验需要搭建外围电路
可以先体验实验25虚拟设备！感兴趣的可以一起玩着！



qtz-KeilC251-V2025042301.zip (23.53 MB, 下载次数: 1259)

2025-4-23 17:47 上传

点击文件名下载附件

qtz-keilC51-V2025031801.zip (29.41 MB, 下载次数: 574)

2025-3-18 14:28 上传

点击文件名下载附件

qtz-SDCC-V2025011301.zip (23.1 MB, 下载次数: 271)

2025-1-13 22:09 上传

点击文件名下载附件

qtz-IAR-V20250118.zip (28.94 MB, 下载次数: 219)

2025-1-18 19:11 上传

点击文件名下载附件

《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - TFT彩屏，触摸屏，DMA-i8080/M6800并口自动刷屏，DMA-SPI刷屏，外设直接到外设 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

更新记录：
V20250318:
1.keil C251和C51工程更新例程17-HID助手通讯异常问题
V20250423:
1.keil C251更新例程20.3 三个LED引脚

erci***

例程1中 使用VirtualDevice切换 虚拟跑马灯 还是 硬件跑马灯！
使用 虚拟仿真LED跑马灯 效果：

erci***

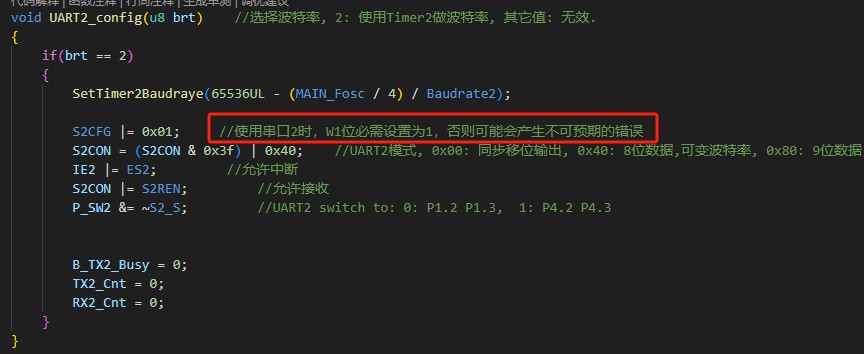

自己短接
串口1的发送脚P1.7(S-TXD) 到 串口2的接收脚P1.2(S-RXD2)口，
做下串口实验：

erci***

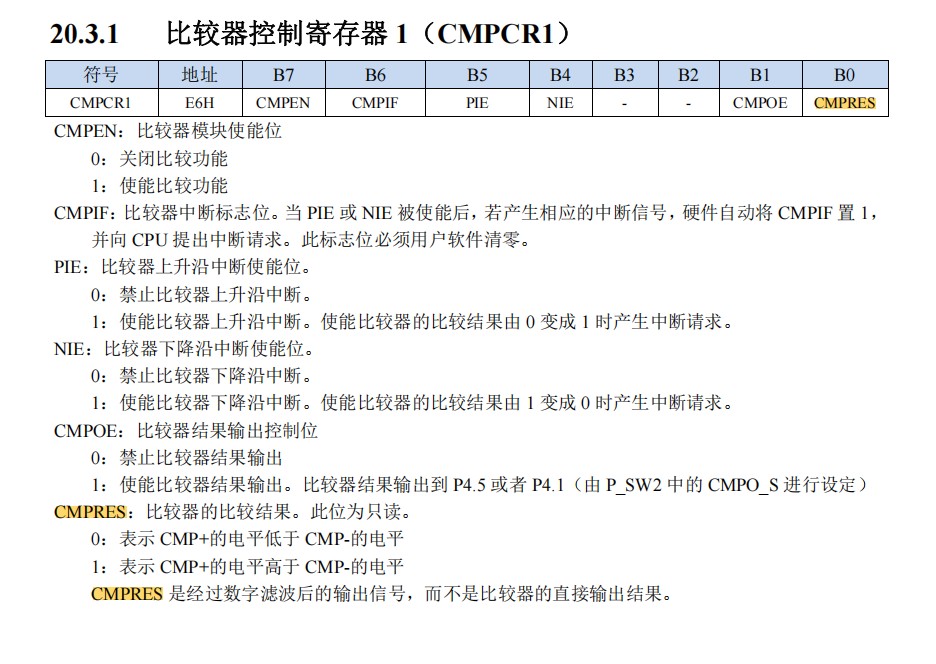

比较器测试：

erci***

比较器测试：
P50 自翻转，P20灯 和 P45波形输出 比较结果
黄色为 P50波形，绿色为 P45波形。

erci***

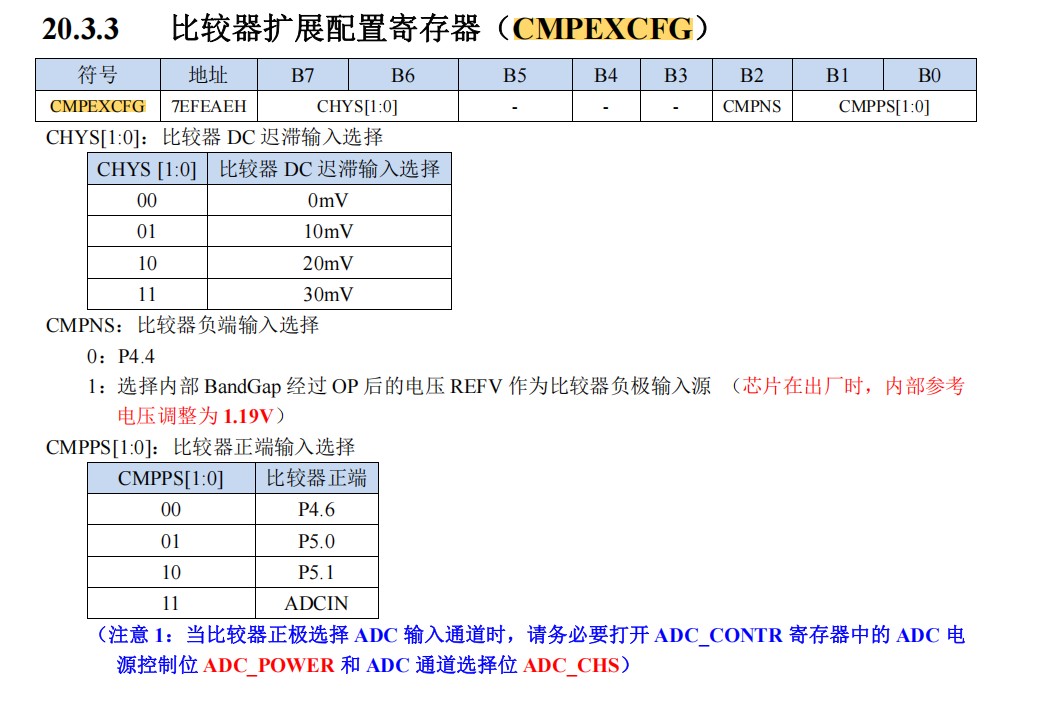

实验7也可以用P46电位器做比较器实验：

注掉P50输入即可

绿色为P46波形，黄色为和内部1.19V电压比较结果：

erci***

实验8: 16路ADC实验



P10接地：

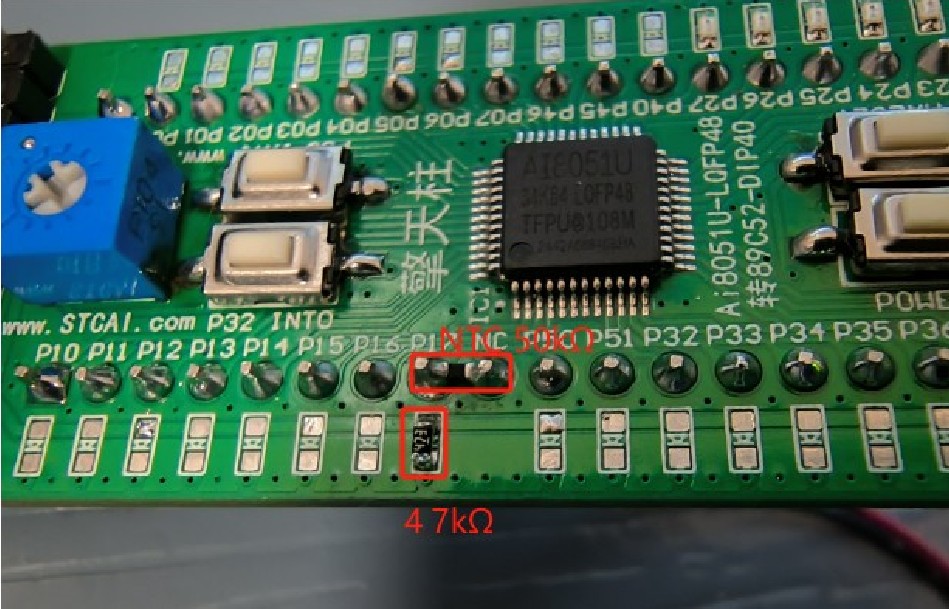

短接P10旁边的led焊盘通过4.7k欧姆接5V:

erci***

实验9， 选做题 ：NTC热敏电阻测温度 实验，要外接 NTC

手上刚好有NTC 0603电阻和47k 0603电阻，于是魔改电路做了下NTC实验

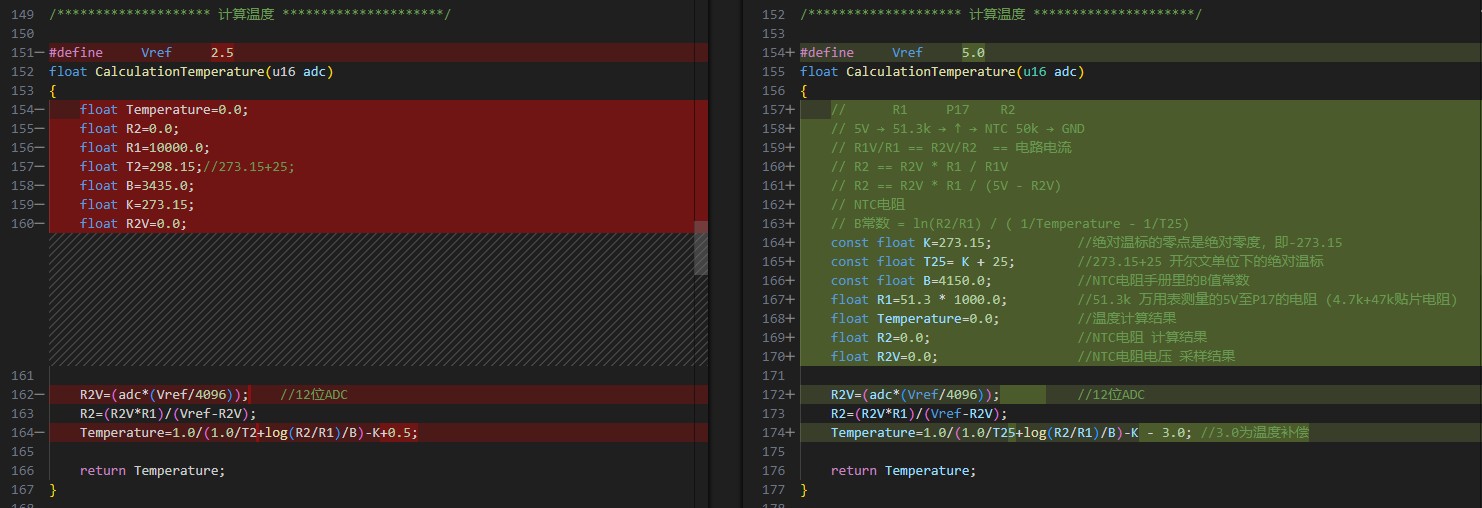

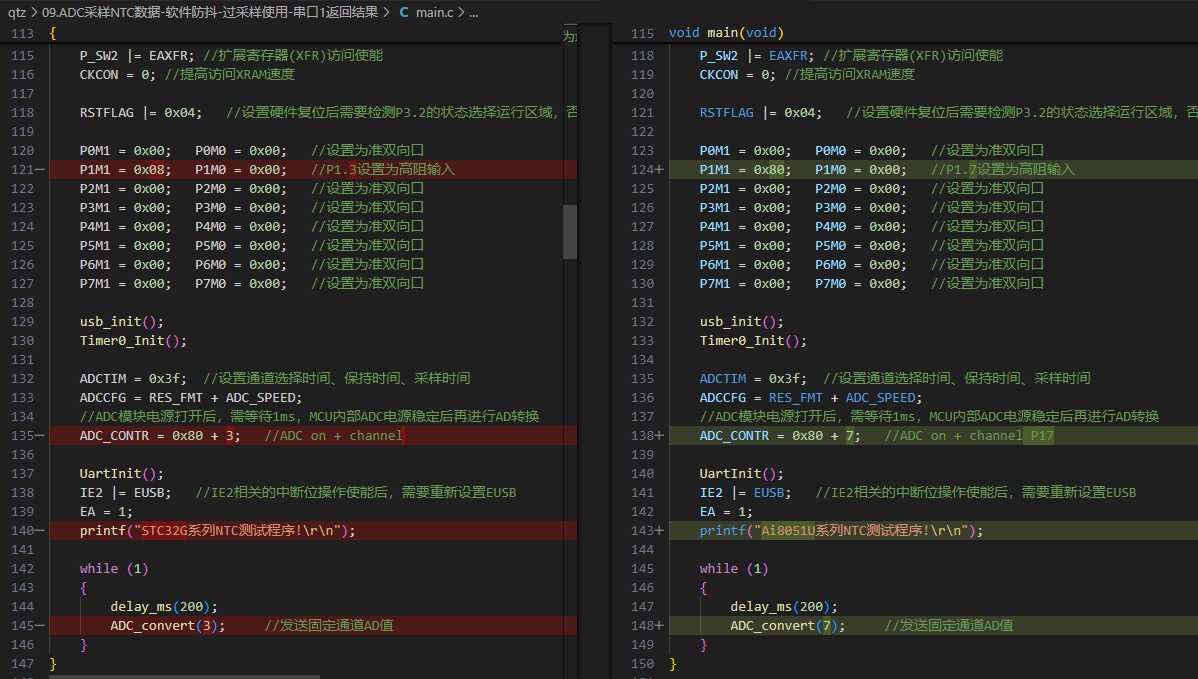

切换原代码ADC P13 到 P17

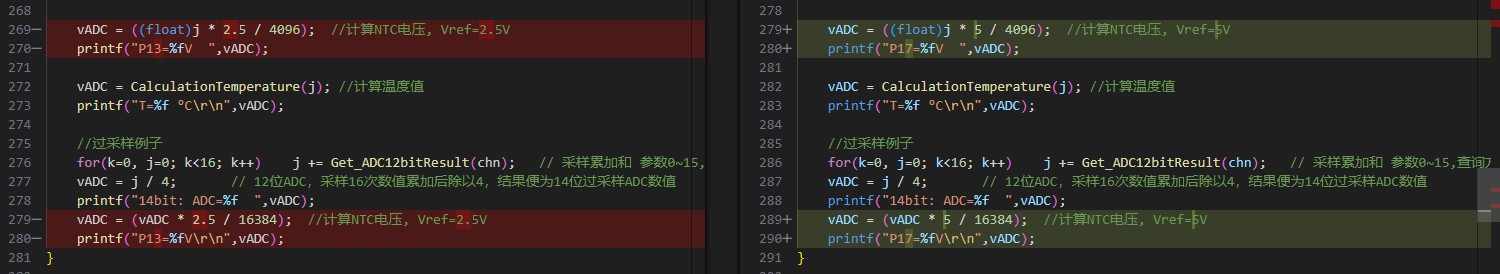

参考电压切为VCC 5V.




实验结果：手放上去有温度上升过程（没有高精度万用表和温度计，拿小米温度计粗略补偿了下，哈哈）：




C39831948_NTC热敏电阻_RL0603N503F4150FTF_规格书_WJ1477129.PDF (1.28 MB, 下载次数: 88)

2024-12-16 21:27 上传

点击文件名下载附件

erci***

实验10：

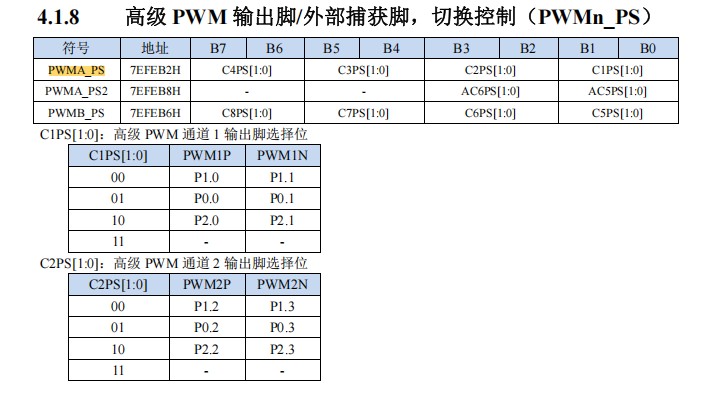

要使用P2点灯，修正寄存器值
