AI8051U学习心得-1

vdgh***

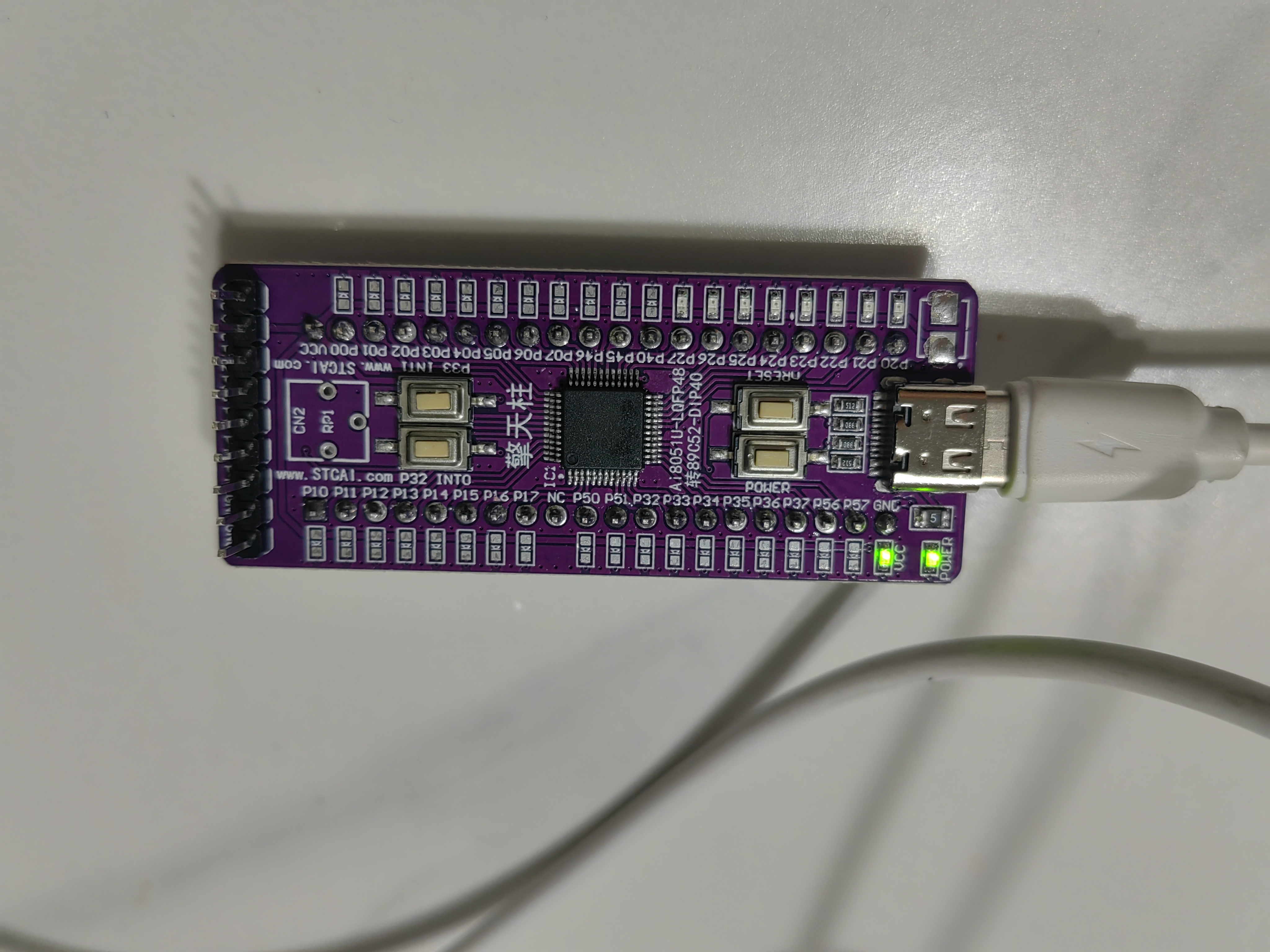

新的开发板到了，操练起来，

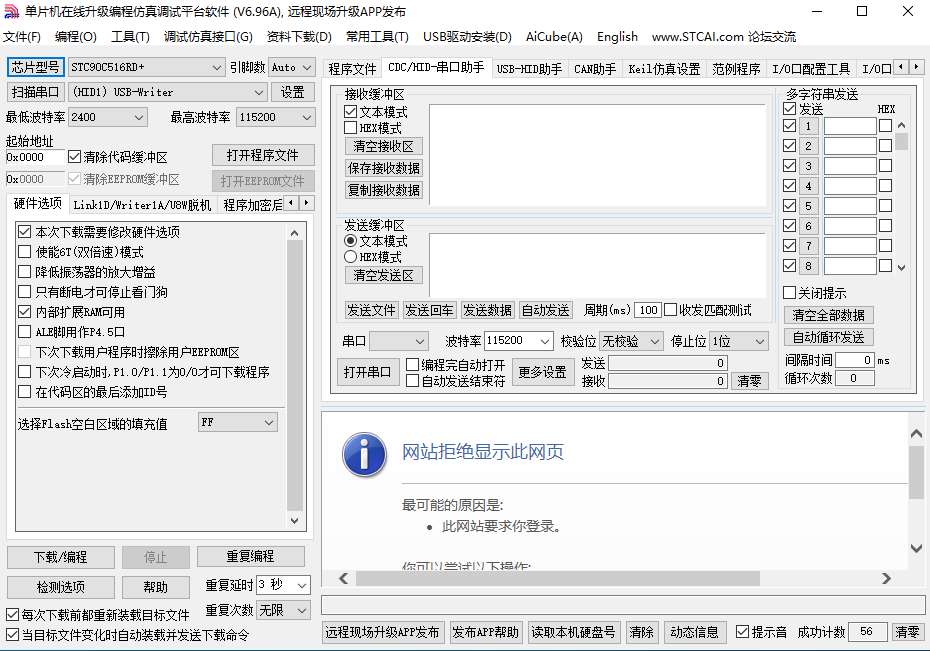

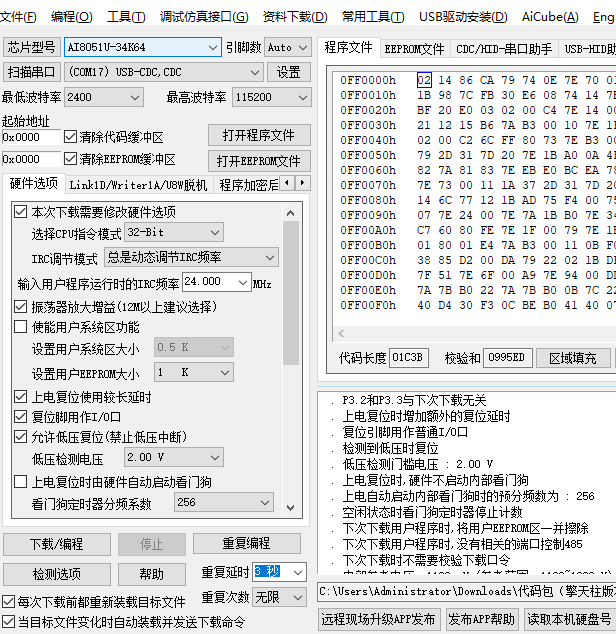

首先下载方式采用

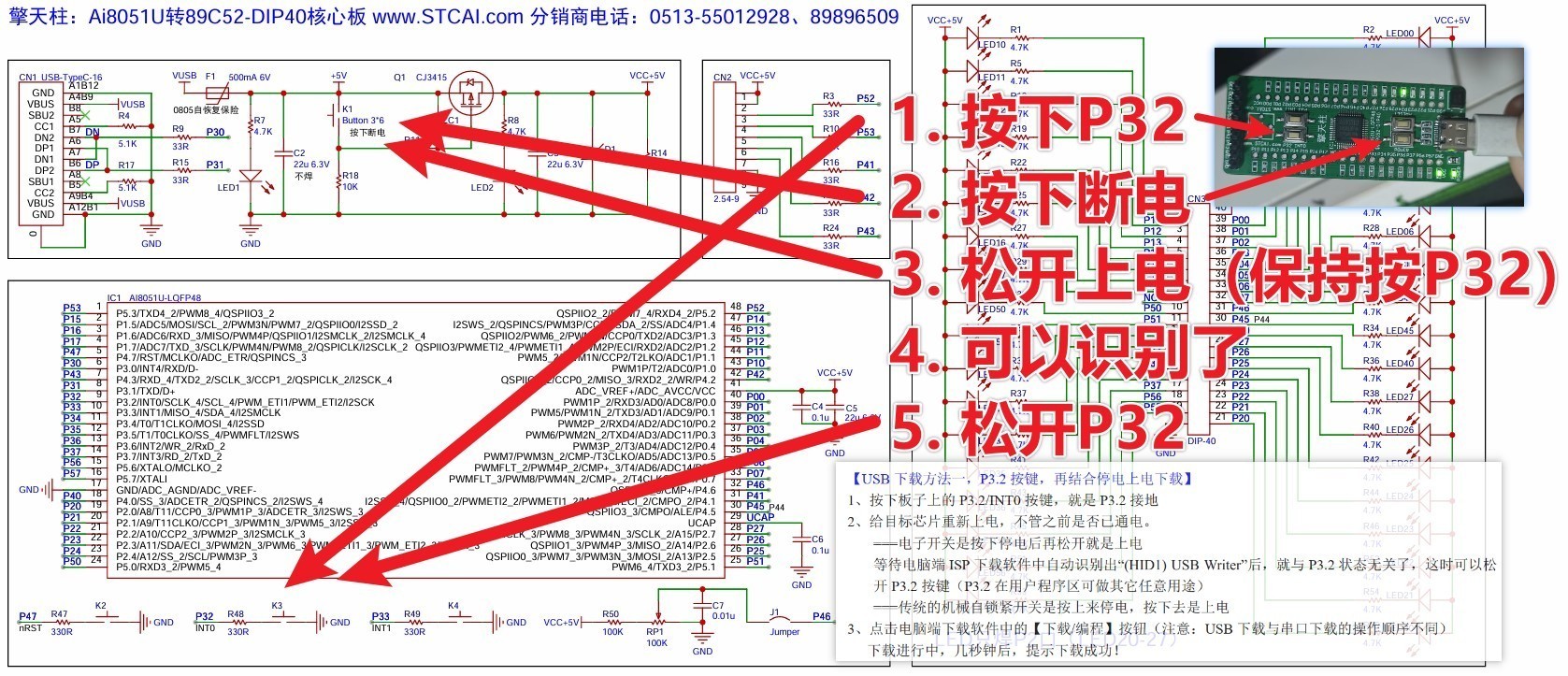

按P32=0，按power按键停电/再松开上电，
ISP出现USB下载串口，即可对单片机进行烧录，非常科学！

===这时可松开P32

神***

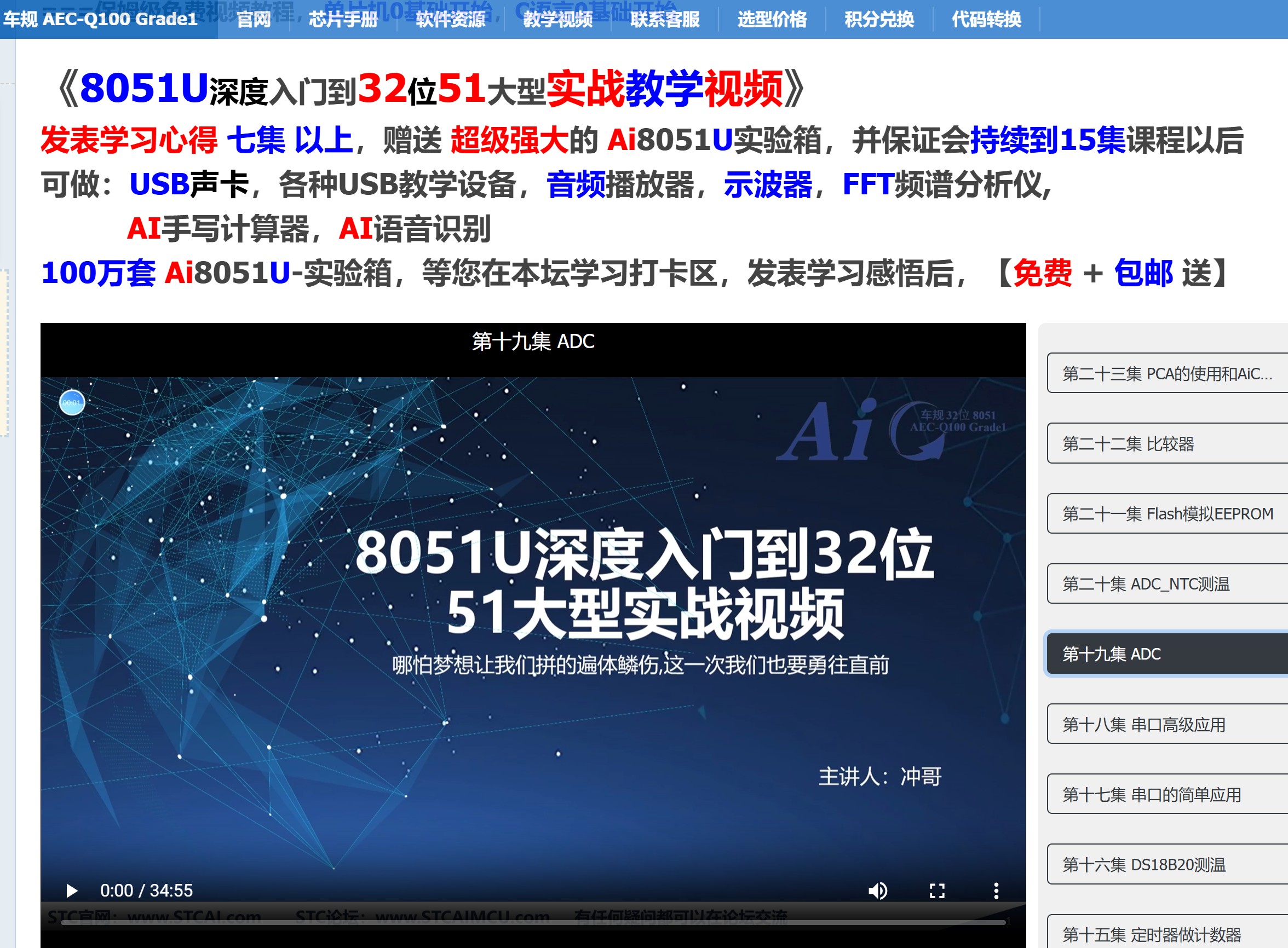

《8051U深度入门到32位51大型实战视频》,【免费 + 包邮 送】实验箱@Ai8051U，100万套 - 学习打卡区 ，为集中维护，一个学习专题只发一个贴持续跟贴 国芯人工智能技术交流网站 - AI32位8051交流社区

神***

要 做到 USB不停电下载；
要 尝试 AiCube 图形化自动配置生成程序工具；
推荐优先看的：
printf_usb("Hello World !\r\n")及
USB不停电下载, 演示视频链接：
https://www.stcaimcu.com/thread-19077-1-1.html

下载 最新的 AiCube-ISP-V6.96N 或以上版本软件 ！
深圳国芯人工智能有限公司-工具软件

下载 最新的 USB库函数，永远用最新的 USB库函数 ！
深圳国芯人工智能有限公司-库函数
下载 最新的 用户手册 ！
下载 最新的 上机实践指导书 !

下载 最新的 Ai8051U 用户手册
https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

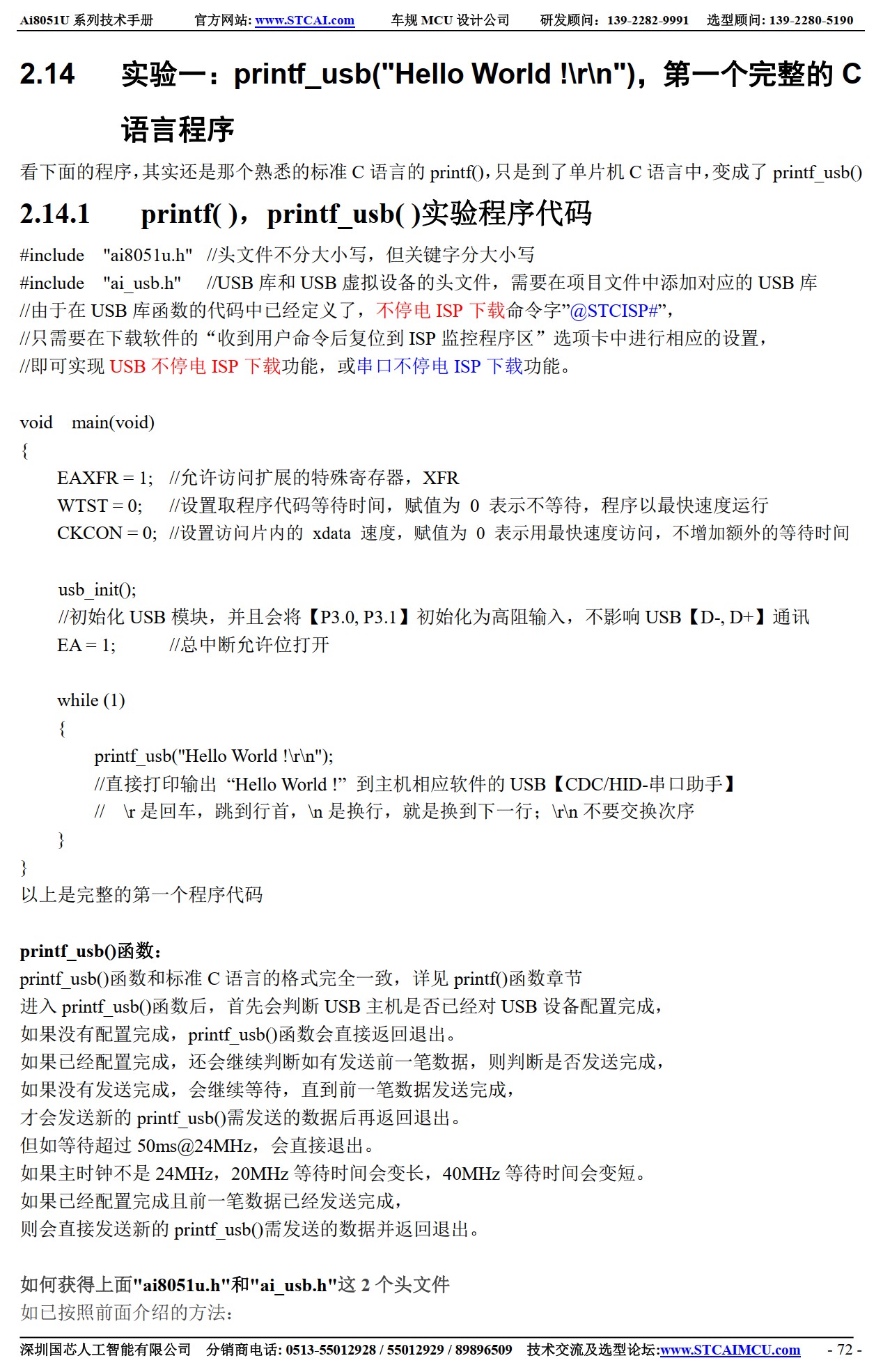

下载 最新的 Ai8051U 实验指导书，
有 AiCube 图形化自动配置生成程序工具使用说明
https://www.stcaimcu.com/data/do ... %AF%BC%E4%B9%A6.pdf


上面是 小李 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成


上面是 小赵 演示：Ai8051U, printf_usb("Hello World !\r\n")及usb不停电下载@AiCube之图形化程序自动生成

vdgh***

学习打卡-2

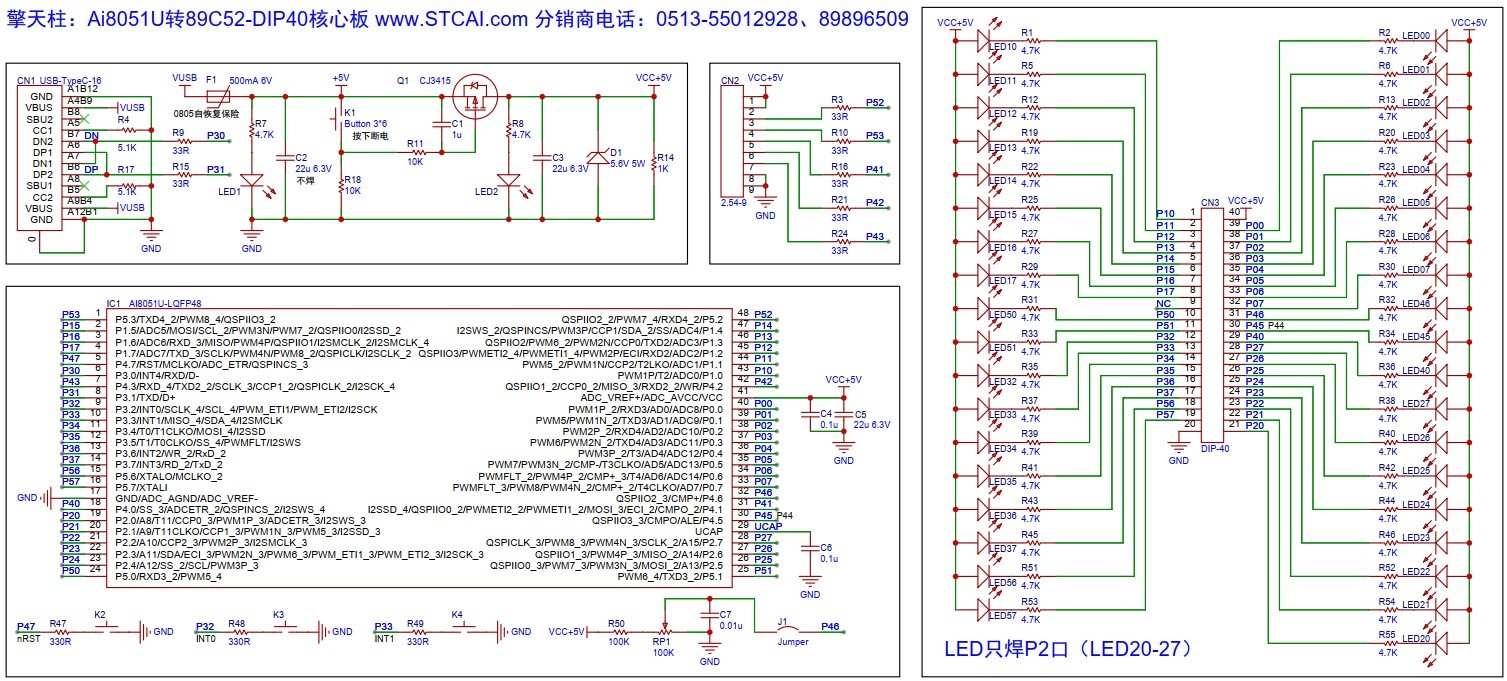

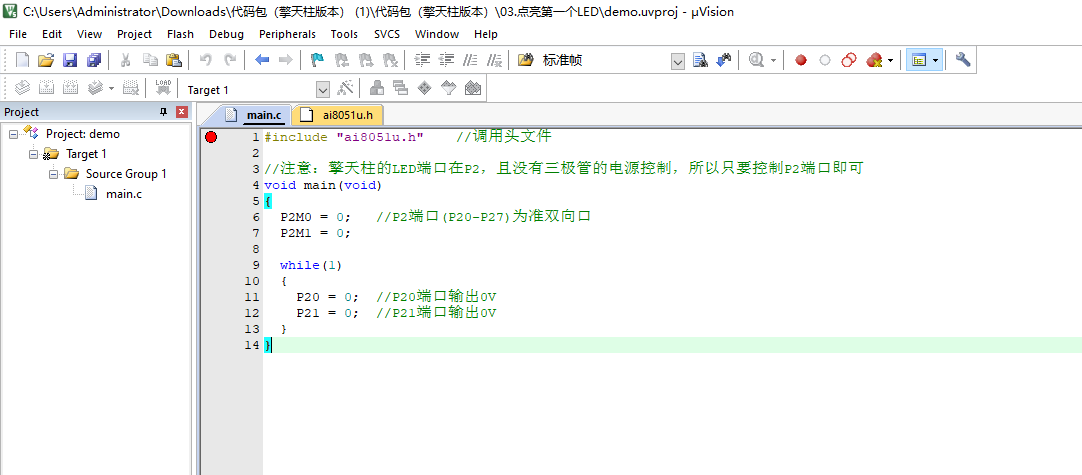

来点亮led灯，由擎天柱开发板原理图可知，p2口led为低电平点亮，
#include "ai8051u.h"                //调用头文件

//注意：擎天柱的LED端口在P2，且没有三极管的电源控制，所以只要控制P2端口即可
void main(void)
{
        P2M0 = 0;                //P2端口(P20-P27)为准双向口
        P2M1 = 0;

        while(1)
        {
                P20 = 0;        //P20端口输出0V
                P21 = 0;        //P21端口输出0V

                P25 = 0;        //P25端口输出0V
                P26 = 0;        //P26端口输出0V

        }

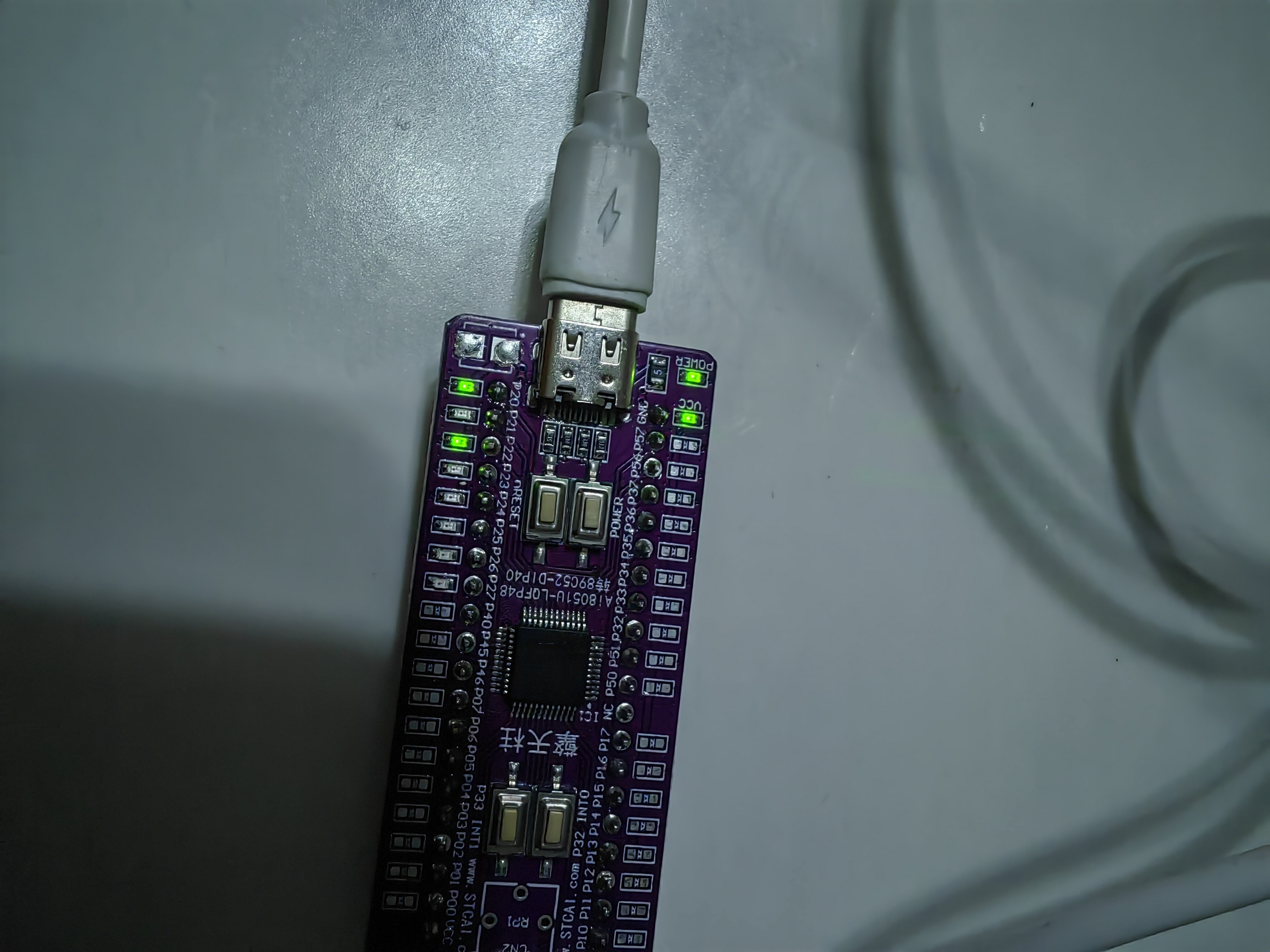

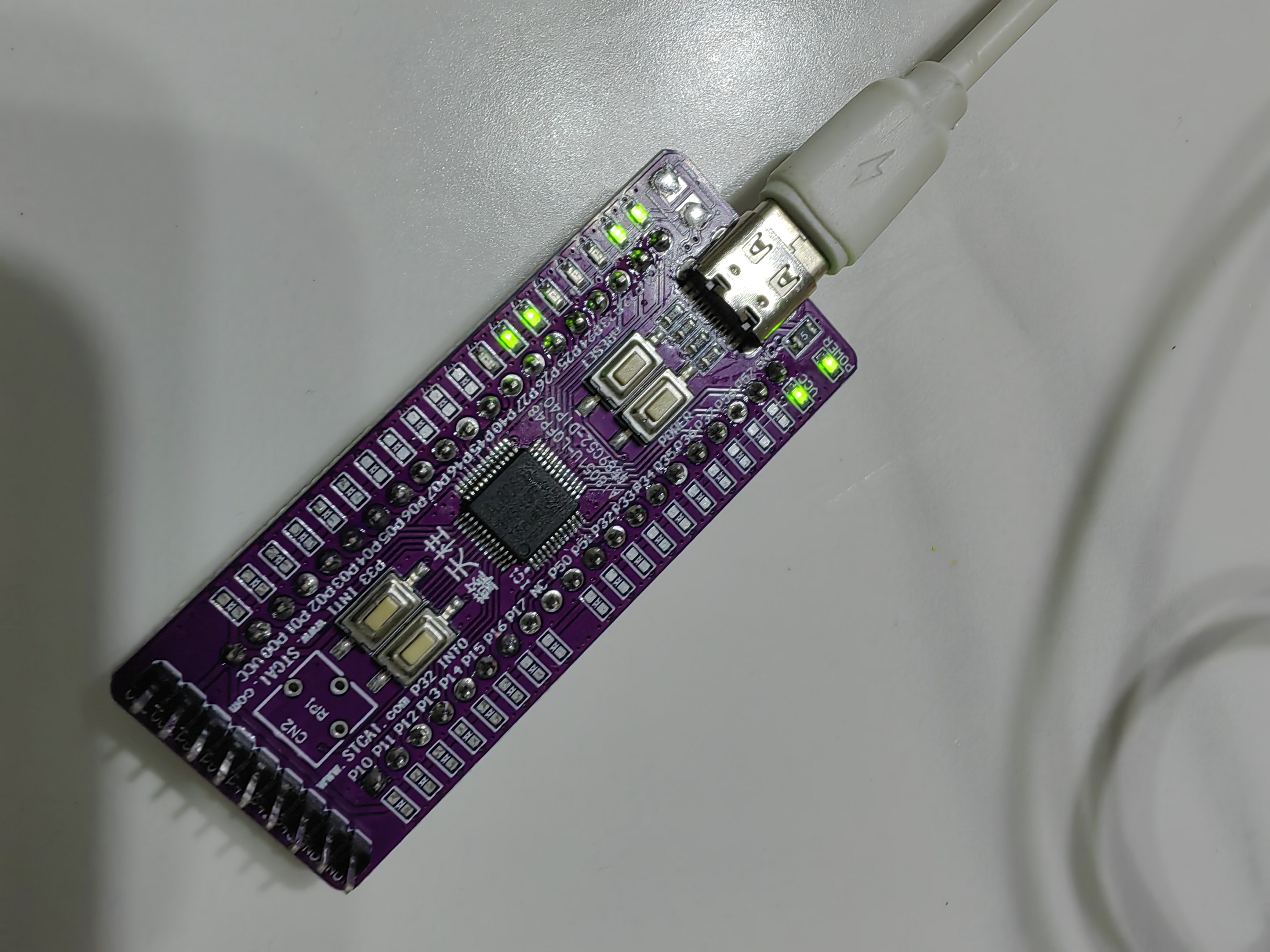

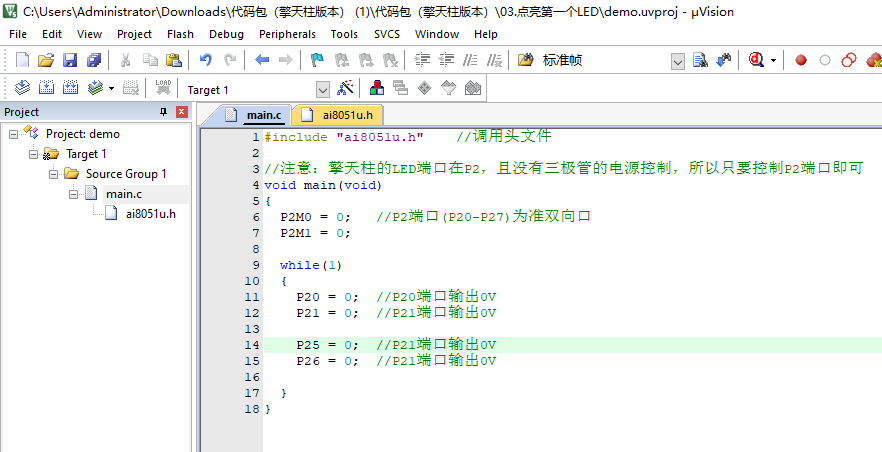

通过以上代码，即可点亮第0,1,5,6号灯。

vdgh***

切记按键时不能操作过快，要不然无法识别HID1

vdgh***

学习心得-3

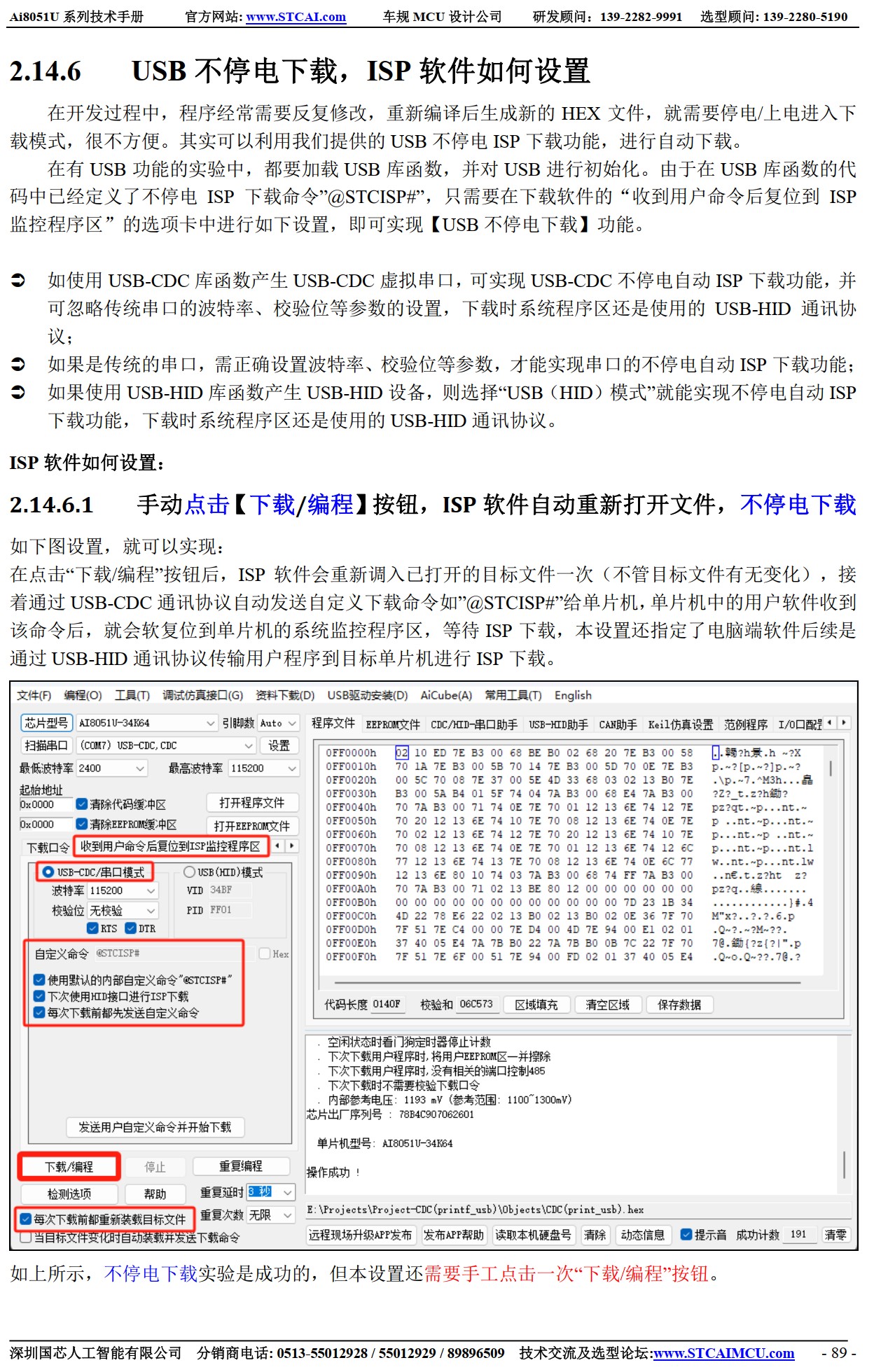

char *USER_STCISPCMD = "@STCISP#"; 这行代码定义了一个特殊的命令字符串。这是 STC 单片机的一个特色功能：它允许 USB 设备模拟一个虚拟的串口（CDC 类设备），并且可以被 STC-ISP 烧录软件识别。当软件发送这个特定命令时，单片机会进入 ISP（在系统编程）模式，从而实现通过 USB 口在线下载程序，这就是注释中提到的 “USB 不停电下载”。


#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件

//注意：擎天柱的LED端口在P2，且没有三极管的电源控制，所以只要控制P2端口即可，本节课程的其余内容（USB不停电下载）均通用！

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
    P_SW2 |= 0x80;                //B7位写1，使能访问XFR

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)
        {
            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();
        }

                P20 = 0;                                        //P00端口输出0V
                P22 = 0;                                        //P02端口输出0V

        }
}

神***

vdgh*** 发表于 2026-1-2 10:21
学习心得-3

char *USER_STCISPCMD = "@STCISP#"; 这行代码定义了一个特殊的命令字符串。这是 STC 单片机的 ...

楼上 是 旧的程序，不好；
使用新的 USB库，新的程序

vdgh***

学习心得-4

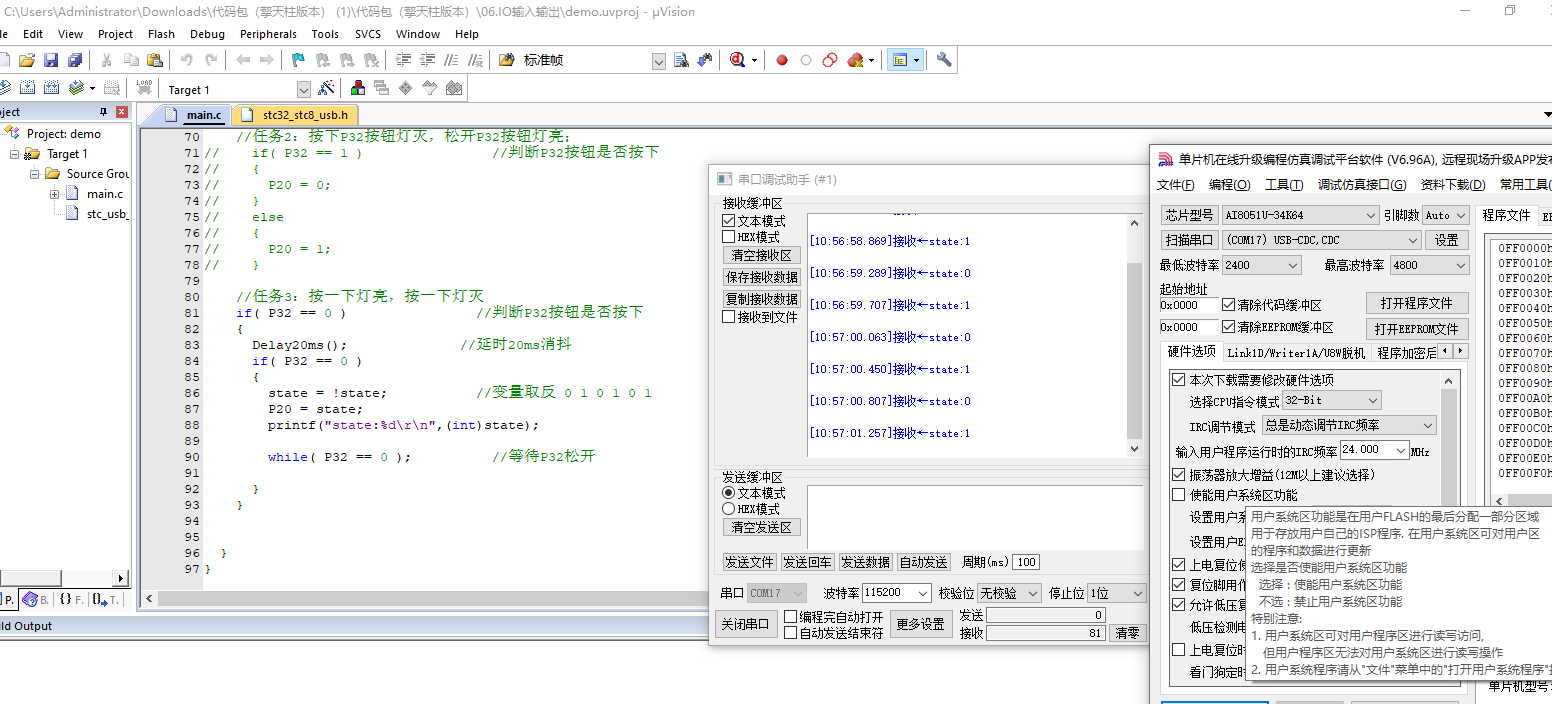

           按一下灯亮，按一下灯灭     通过if函数  判断按键是否按下，同时通过串口打印出p20端口的状态
                if( P32 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P32 == 0 )
                        {
                                state = !state;                                                //变量取反 0 1 0 1 0 1
                                P20 = state;
                                printf("state:%d\r\n",(int)state);

                                while( P32 == 0 );                                        //等待P32松开

vdgh***

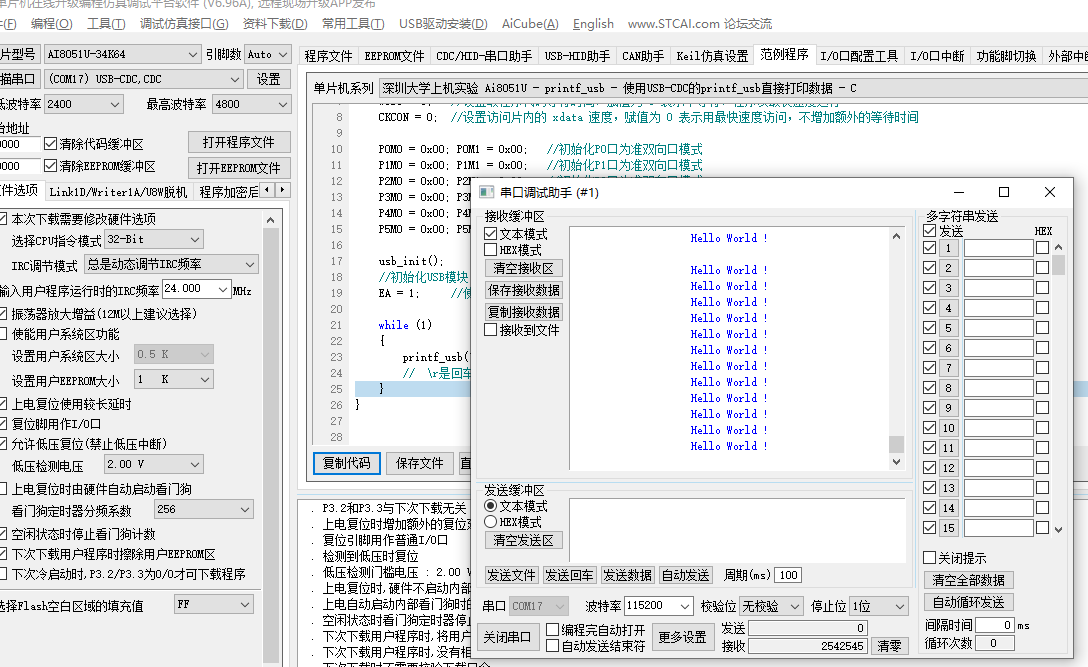

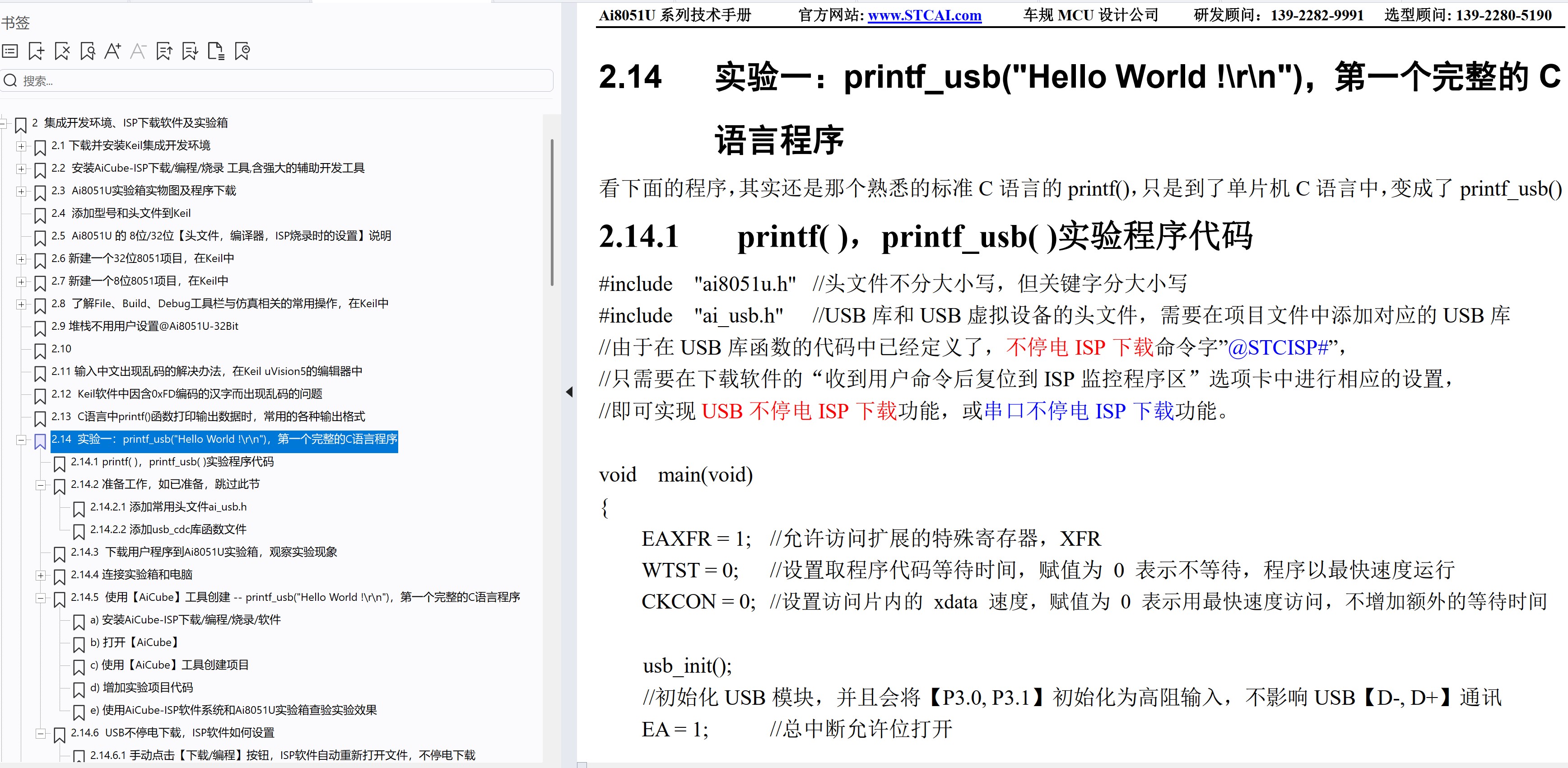

学习心得-5  使用新程序  打印输出Hello World！


#include  "ai8051u.h"        //头文件不分大小写，但关键字分大小写
#include  "ai_usb.h"        //USB库和USB虚拟设备的头文件

void  main(void)
{
        EAXFR = 1;        //允许访问扩展的特殊寄存器，XFR
        WTST = 0;        //设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
        CKCON = 0;        //设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间

        P0M0 = 0x00; P0M1 = 0x00;        //初始化P0口为准双向口模式
        P1M0 = 0x00; P1M1 = 0x00;         //初始化P1口为准双向口模式
        P2M0 = 0x00; P2M1 = 0x00;         //初始化P2口为准双向口模式
        P3M0 = 0x00; P3M1 = 0x00;         //初始化P3口为准双向口模式
        P4M0 = 0x00; P4M1 = 0x00;         //初始化P4口为准双向口模式
        P5M0 = 0x00; P5M1 = 0x00;         //初始化P5口为准双向口模式

        usb_init();
        //初始化USB模块，并且会将【P3.0,P3.1】初始化为高阻输入，不影响USB【D-,D+】通讯
        EA = 1;                //使能总中断

        while (1)
        {
                printf_usb("Hello World !\r\n");
                //  \r是回车，并跳到行首，\n是换行，就是换到下一行；\r\n不要交换次序
        }
}

vdgh***

学习心得-6  运用定时器执行双灯轮巡点亮

#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件
#include "intrins.h"                        //d调用头文件

//注意：擎天柱的LED端口在P2，且没有三极管的电源控制，所以只要控制P2端口即可，按键通用，本节课程的其余内容均通用！

#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 state = 0;                                        //初始状态
u8 Run_State = 0;                                //运行状态

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void Delay20ms(void)        //@24.000MHz  Delay20ms();
{
        unsigned long edata i;

        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}
void Timer0_Init(void);                //3秒@24.000MHz                //函数声明

void main(void)
{
        int count=1;                                                                        //按键计数变量

    WTST = 0;                                                                                  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1;                                                                                 //扩展寄存器(XFR)访问使能
    CKCON = 0;                                                                                 //提高访问XRAM速度

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
//        Timer0_Init();                                                                        //定时器初始化

    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                                                        //
        }

                //任务1：
//                if( P32 == 0 )                                                                //判断P32按钮是否按下
//                {
//                        Delay20ms();                                                        //延时20ms消抖
//                        if( P32 == 0 )
//                        {
//                                printf("按键按下次数\xfd:%d 次\r\n",(int)count);
//                                count++;
//
//                                while( P32 == 0 );                                        //等待P32松开
//
//                        }
//                }

//                //任务2：灯按一下点亮三秒后熄灭。
                if( P32 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P32 == 0 )
                        {
//                                printf("按键按下次数\xfd:%d 次\r\n",(int)count);
//                                count++;
                                P20 = 0;
                                Timer0_Init();
                                while( P32 == 0 );                                        //等待P32松开

                        }
                }

//
                //任务3：救护车灯控制器，按下报警按钮，红蓝交替闪烁（LED1和LED2              表示红和蓝灯），再按一下报警按钮，红蓝灯停止。
                if( P32 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P32 == 0 )
                        {
                                Run_State = !Run_State;                                //运行状态取反

                                if( Run_State==1 )                                        //运行
                                {
                                        Timer0_Init();
                                }
                                else
                                {
                                        TR0 = 0;                                                //关闭定时器
                                        P20 = 1;
                                        P21 = 1;
                                }
                                while( P32 == 0 );                                        //等待P32松开

                        }
                }

        }
}

//void Timer0_Init(void)                //3秒@24.000MHz        函数定义
//{
//        TM0PS = 0x5B;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
//        AUXR &= 0x7F;                        //定时器时钟12T模式
//        TMOD &= 0xF0;                        //设置定时器模式
//        TL0 = 0x3F;                                //设置定时初始值
//        TH0 = 0x01;                                //设置定时初始值
//        TF0 = 0;                                //清除TF0标志
//        TR0 = 1;                                //定时器0开始计时
//        ET0 = 1;                                //使能定时器0中断
//
//        //TM0PS = 91
//        //12T                 /12
//        // THO-TL0 = 319
//
//}

void Timer0_Init(void)                //500毫秒@24.000MHz
{
        TM0PS = 0x0F;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xDC;                                //设置定时初始值
        TH0 = 0x0B;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}

void Timer0_Isr(void) interrupt 1                //3秒执行一次
{
        state = !state;

        P20 = state;
        P21 = !state;
}
复制代码

可以模拟救护车车灯。学习了按键防抖的基础代码，同时学习了中断的控制代码。
