请教版主，RTC外部32768晶振起振问题 | 已解决

loce***

请教版主，现在RTC外部32768晶振不起振，问题描述如下：
1. CPU使用STC8H1K08T，使用外部32768晶振
2. 采用柱状晶振，两端加12pF电容（后改为20pF电容），现象是晶振不稳定，运行一段时间（最短几个小时，最长是3天），晶振会停振，某些情况下又会重新起振。
    （判断起振的依据是每隔15秒会闪一次状态灯，并且从串口输出当前时间，停振后用示波器测量无波形）

3. 后改EPSON-2012晶振，两端加12pF电容（后改为20pF、30pF），现象是晶振不起振

这个问题已经困扰一段时间了，请版主帮忙查看。

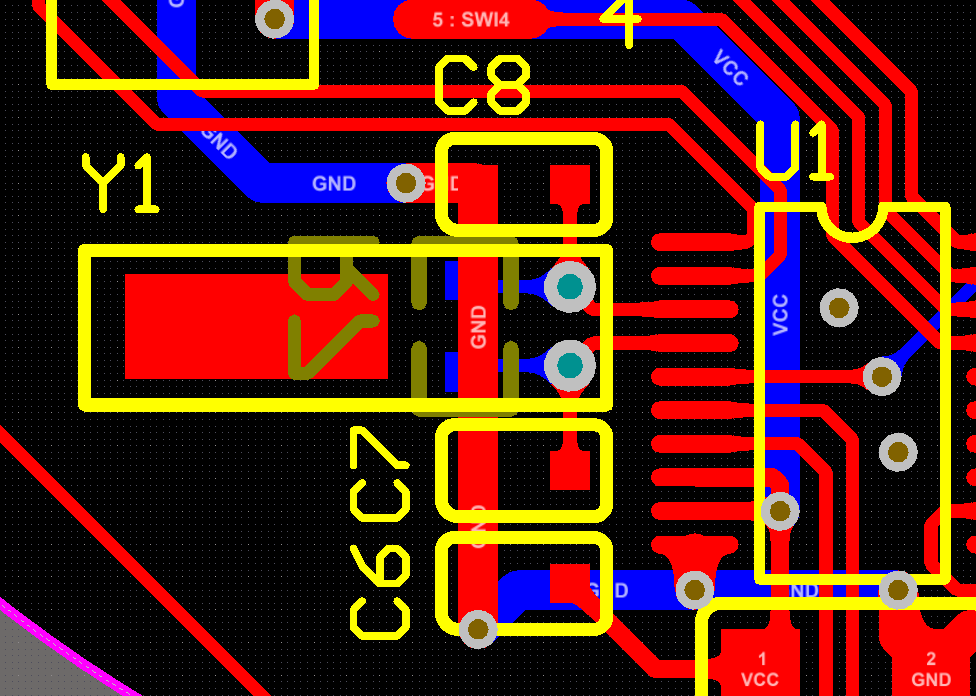

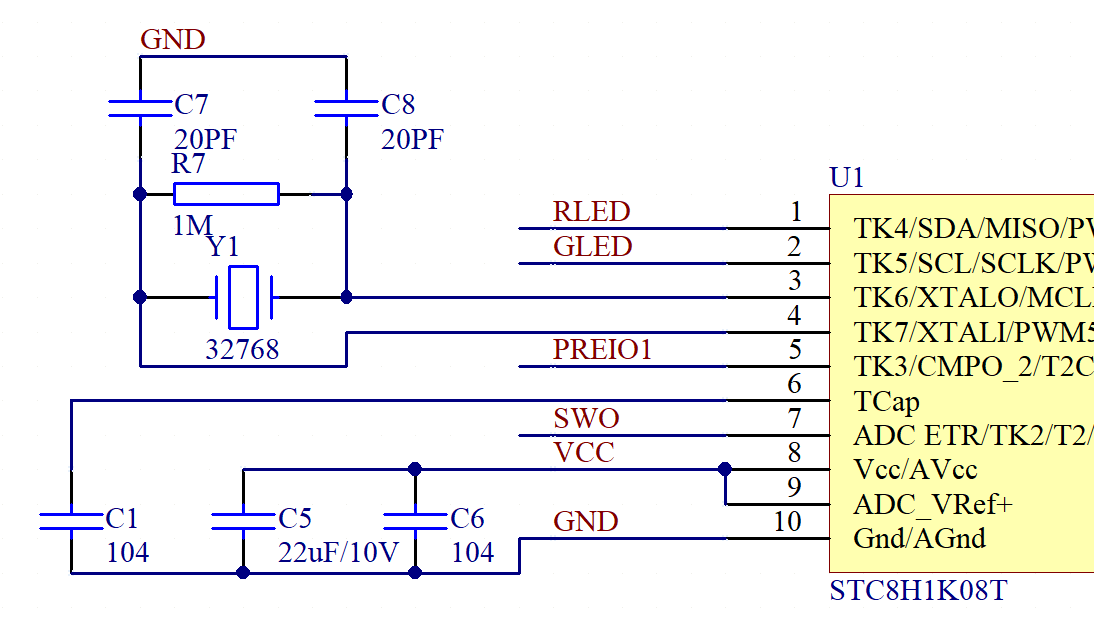

原理图和PCB如下，其中电阻R7未焊。

神***

运行一段时间（最短几个小时，最长是3天），晶振会停振
===明安排寄出我们华强北随便买的 【插件32768晶振/RMB0.16】，未提任何特殊要求

你先完善你其他的程序，B版的 STC8H1K08T-33I-TSSOP20 已开始供货
明节后第一天，安排样品给您，但A版/B版 的 RTC 都是一样的，无问题


【插件32768晶振/RMB0.16】

loce***

好的，谢谢。这个问题实在是头疼

神***

我们 RTC 电路目前STC8/STC32G所有型号的MCU全部一样，冲哥的电子琴，也用了 RTC


触摸电子琴从无到有心得分享——基于STC8H4K64TL的电子琴 - 触摸按键/大电流LED数码管自动刷新/段码LCD/RTC实时时钟/低功耗 - 国芯论坛-STC全球32位8051爱好者互助交流社区 - STC全球32位8051爱好者互助交流社区 (stcaimcu.com)

梁***

将1M电阻去掉，电容用12~20PF均可，我一般用15pF，这几年我从未遇到不起振的。
示波器测量晶振，探头一定要用X10档（输入电容大约15PF，输入电阻10MR），不能用X1档（电容100~150PF，电阻1MR，会导致停振的），只测量晶振输出端XTALO(P1.6)。

loce***

1M电阻没有焊，晶振换了好多个，电容也试了好几种，起个振太难了。不知道梁工能不能把您PCB上关于晶振的部分截个图，学习一下怎么布局和布线

loce***

版主，是今天寄样品给我吗？

32位80***

loce*** 发表于 2023-5-4 09:02
版主，是今天寄样品给我吗？

联系您对应业务员，或者加我QQ：1463035472或微信：19952583954

梁***

loce*** 发表于 2023-5-3 16:48
1M电阻没有焊，晶振换了好多个，电容也试了好几种，起个振太难了。不知道梁工能不能把您PCB上关于晶振的部 ...

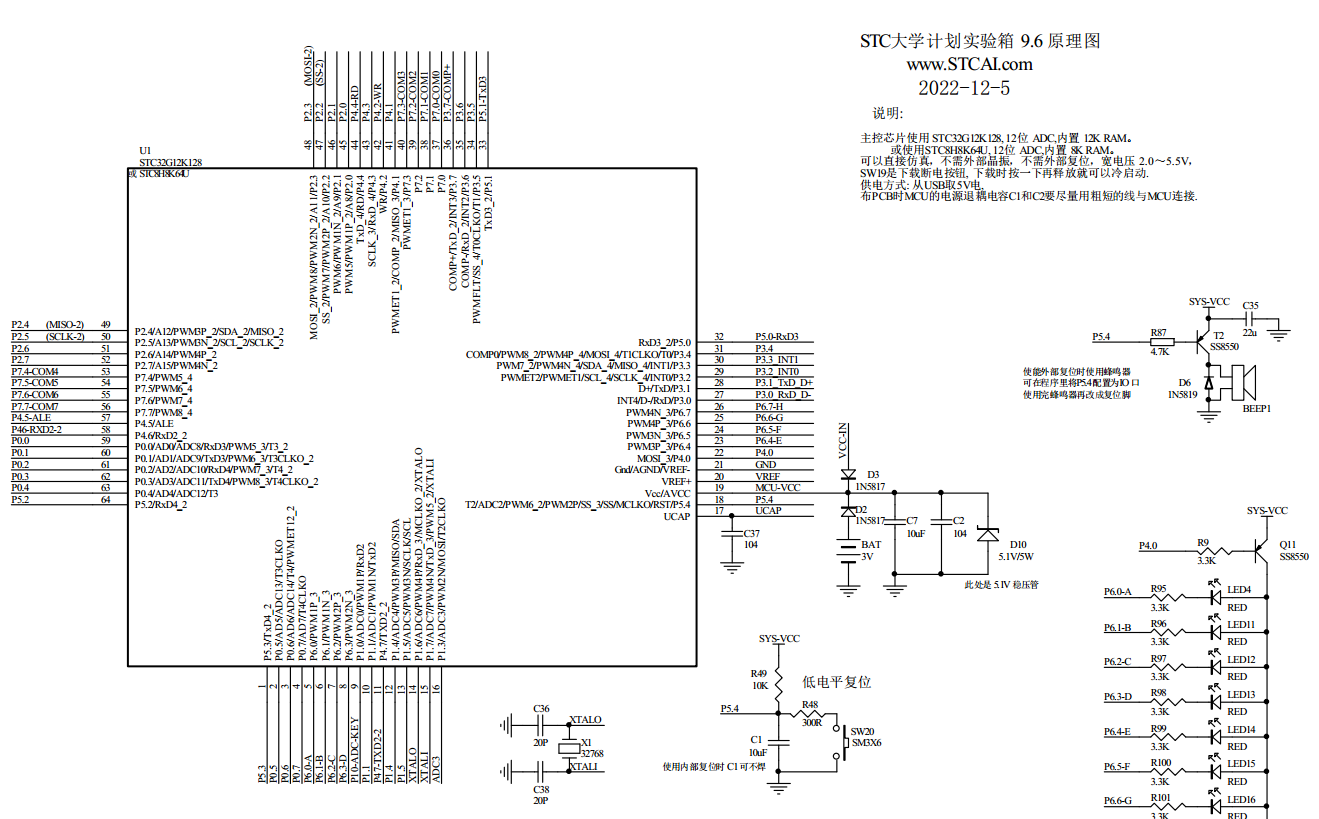

布局没什么特殊的，我就是就近接晶振即可。
STC的振荡器比较强，基本没接到过起振困难的投诉，另外一贴也有说难起振，其实是起振了，大于31的中断没处理好才导致错觉。所以参考我们的程序，启动后示波器探头X10档测量晶振输出端（P1.6）波形。为了能快点知道程序结果，可以做个秒闪，而不是等15秒。
我使用的启动代码如下：

P_SW2  |= 0x80;        //SFR enable
X32KCR = 0x80 + 0x00;                //启动外部32K晶振, 低增益+0x00, 高增益+0x40.
while (!(X32KCR & 1));                //等待时钟稳定
CKSEL      = 0x02;                        //选择外部32K晶振
HIRCCR    = 0x00;                        //关闭内部高速时钟
IRC32KCR = 0x00;                        //关闭内部32K IRC
XOSCCR    = 0x00;                        //关闭外部高速晶振
CLKDIV     = 0X00;        //系统时钟分频, 取值0~255, 对应分频 MCLK/1, MCLK/1 ... MCLK/255

芯***

loce*** 发表于 2023-5-4 09:02
版主，是今天寄样品给我吗？

已对接上您，后期可以直接找我呀
