8G1K08,配置了P3.5为推挽输出P3.6为高阻态输入，P3.6正常但P3.5无输出

Gugua*** · 发表于 6 天前

8G1K08,配置了P3.5为推挽输出P3.6为高阻态输入，P3.6正常但P3.5无输出

我在论坛也发现了类似p3.5无输出的问题https://www.stcaimcu.com/thread-20024-1-1.html能不能请售后工程师找一下是什么原因？
以下是源代码

#include "system.h"
#include "HX711.h"
#include "STC8xxxx.H"
#define nAdjSize 34

float       HX711_Buffer       = 0;
float       Weight_Maopi       =       0;
float Weight_Shiwu       =       0;
unsigned long  nW_Max,nW_Min;
unsigned long  nWeight_Result;
unsigned long  xdata weight_[nAdjSize];
//unsigned long  weight_;

/****************************************************
//读取HX711
****************************************************/
unsigned long HX711_Read(void) //增益128
{
      unsigned long count;
      unsigned char i;
      CZSDA=1;
      delay_us(2);
      CZSCK=0;
      count=0;
      while(CZSDA);
      for(i=0;i<24;i++)
      {
            CZSCK=1;
            delay_us(2);
            count=count<<1;
            CZSCK=0;
            delay_us(2);
            if(CZSDA)
            count++;
      }
            CZSCK=1;
      delay_us(2);
            CZSCK=0;

//             count=0x801021;  //4129
            count^=0x800000;//第25个脉冲下降沿时，转换数据
      return(count);
}

/*获取毛皮质量*/
float Get_Maopi(void)
{
      int x;
      unsigned long  tmp = 0;
      unsigned long  nMin,nMax,dat;
      nMin = nMax = 0;
      for(x=0;x<10;x++)
      {
            dat = HX711_Read();
            if(x==0)
            {
                     nMin = nMax=dat;
            }
            else
            {
                     if(nMin>dat)
                     {
                              nMin=dat;
                     }
                     if(nMax<dat)
                     {
                              nMax=dat;
                     }
            }

            tmp+=dat;
      }

      tmp-=nMax;
      tmp-=nMin;

      HX711_Buffer = tmp/8; //HX711_Read();
      Weight_Maopi = HX711_Buffer/100;
      return Weight_Maopi;
}

float Get_Weight(void)
{
      unsigned long tmpa;
      HX711_Buffer       =       HX711_Read();  //HX711_Buffer       =       HX711_Read();
      HX711_Buffer       =       HX711_Buffer/100;
      if (HX711_Buffer > Weight_Maopi)
      {
            tmpa       =       HX711_Buffer;
            tmpa       =       tmpa       -       Weight_Maopi;
            //Weight_Shiwu = (Weight_Shiwu/4.439+0.02);
            //计算实物的实际重量
            //因为不同的传感器特性曲线不一样，因此，每一个传感器需要矫正这里的4.30这个除数。
      }
      else
      {
            tmpa = 0;
      }
      return tmpa;
}

国芯人*** · 发表于 6 天前

关于STC8G1K08芯片P35引脚配置为推挽输出无输出的问题分析与建议

尊敬的开发者：

您好！针对您反馈的STC8G1K08芯片在配置P35为推挽输出时无法输出信号的问题，我们进行了初步分析并提出以下排查建议。

一、问题现象
1. P35配置为推挽输出模式
2. P36配置为高阻态输入模式
3. 实际测试发现：
P36工作正常（验证配置有效性）
P35无预期输出信号

二、配置验证建议
1. 端口初始化检查
建议重点检查以下配置寄存器设置：

c
P3M1 = 0x00;  // 设置P3口为推挽输出
P3M0 = 0xFF;
复制代码

需确认：
P3M1和P3M0寄存器配置是否正确
是否存在后续配置覆盖情况
是否在中断或DMA操作中被意外修改

2. 硬件连接检查
测量P35对地电阻值（正常应为高阻态）
检查PCB是否存在短路/虚焊
验证电源供电稳定性（特别是VCC波动可能影响IO驱动能力）

三、特殊功能复用排查
1. 外设功能冲突
检查是否启用了P35复用功能（如UART、SPI等），可通过以下寄存器确认：

c
P3ASF = 0x00; // 设置为通用IO口
复制代码

2. 全局中断配置
若使用了中断服务程序，建议检查：
中断优先级配置
中断服务程序是否异常
是否存在堆栈溢出风险

四、代码优化建议
根据提供的代码片段，建议改进以下方面：
1. 变量定义优化

c
// 建议增加volatile修饰符
volatile float HX711Buffer = 0;
volatile float WeightMaopi = 0;
volatile float WeightShiwu = 0;
// 建议增加初始化
unsigned long nWMax = 0, nWMin = 0;
unsigned long nWeightResult = 0;
unsigned long xdata weight[nAdjSize] = {0};
复制代码

2. 延时函数规范
建议使用标准延时函数：

c
include "intrins.h"
void delayus(unsigned int us) {
    while(us--) {
        nop();
    }
}
复制代码

五、硬件特性注意事项
1. 驱动能力限制
STC8G系列IO口最大灌电流12mA
需注意负载匹配（建议串接限流电阻）

2. 上电时序要求
复位电路需满足最小复位脉宽要求
建议增加上电延时初始化

六、典型问题排查流程
1. 最小系统验证
使用P33等其他IO进行对比测试
搭建最小验证程序：

c
void main() {
    P3M1 = 0x00;
    P3M0 = 0xFF;

    while(1) {
        P35 = 1;
        delayms(500);
        P35 = 0;
        delayms(500);
    }
}
复制代码

2. 示波器测量要点
测量P35实际波形而非万用表电压
检查信号完整性（过冲/振铃）
测量时钟源稳定性

七、技术支持准备
建议提供以下信息以便进一步分析：
1. 完整工程代码（含头文件）
2. 硬件原理图（重点关注IO外围电路）
3. 实际测量波形截图
4. 使用的开发环境版本信息

我们建议按照上述步骤进行系统性排查。若仍无法解决问题，欢迎通过官方技术支持渠道提交完整问题描述，我们的工程师将为您提供进一步的技术支持。

祝开发顺利！

国芯人工智能技术团队
2023年X月X日

（注：本文基于公开技术资料整理，具体问题需结合实际应用场景分析）

[本文内容由国芯人工智能辅助生成，仅供参考]

乘风*** · 发表于 6 天前

直接烧录附件例子里的hex文件到芯片里试试
如果P35还是没有输出的话，将P35外围电路断开，并排查是否有虚焊或者短路。

erci*** · 发表于 6 天前

此类问题先用最简代码测一下：


#include <STC8G.H>
#include <def.H>

void Delay500ms(void)        //@11.0592MHz
{
        unsigned char data i, j, k;

        _nop_();
        _nop_();
        i = 22;
        j = 3;
        k = 227;
        do
        {
                do
                {
                        while (--k);
                } while (--j);
        } while (--i);
}



void main()
{
        P_SW2 |= 0x80;

        P3M0 = 0x20; P3M1 = 0x00;

        while(1){
                P35 = ~P35;
                Delay500ms();
        };

}
复制代码

Gugua*** · 发表于 6 天前

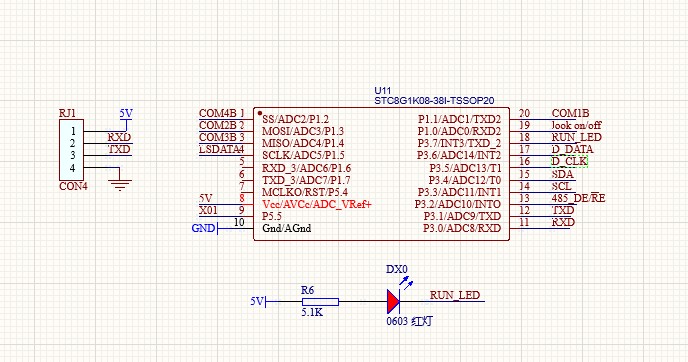

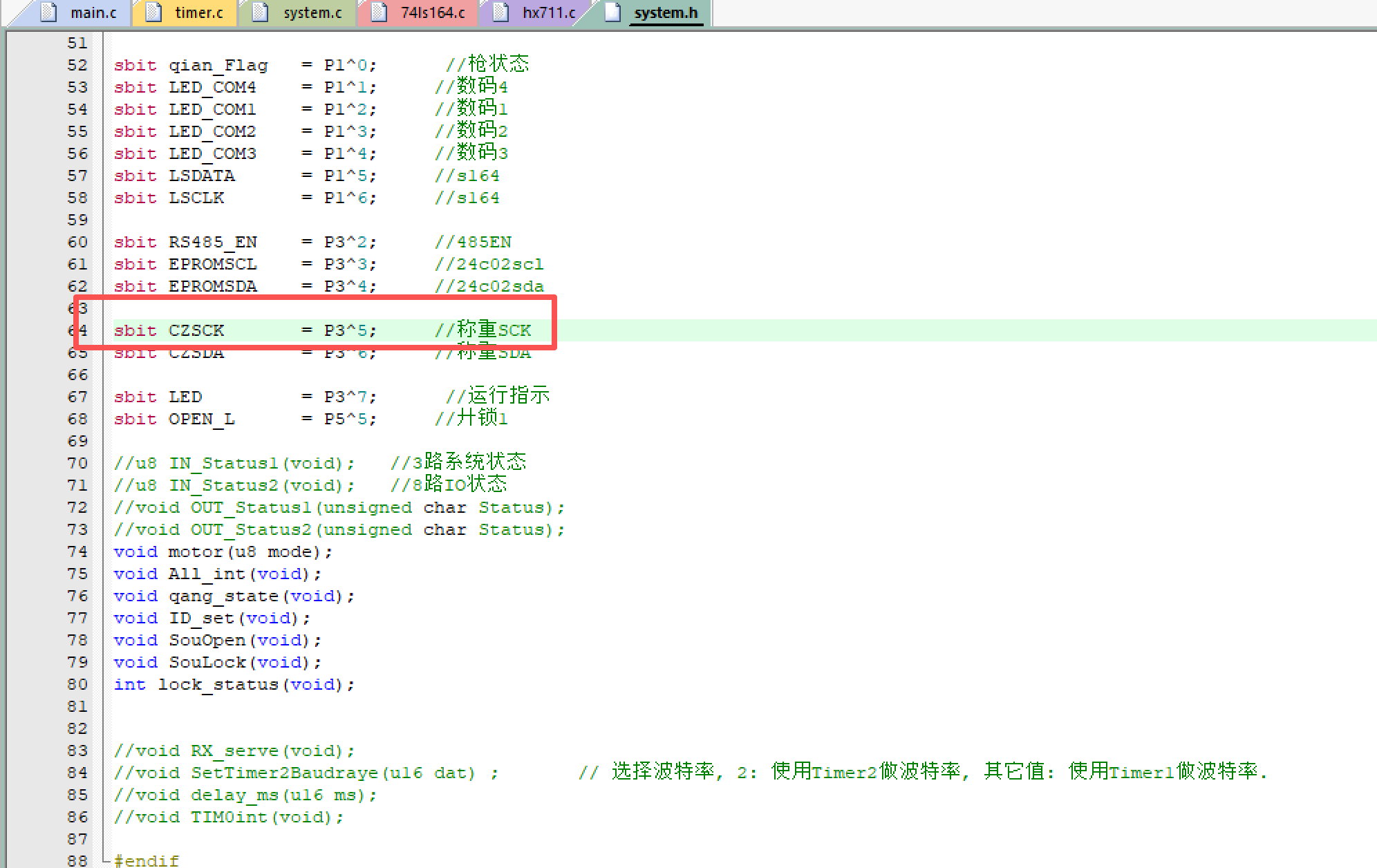

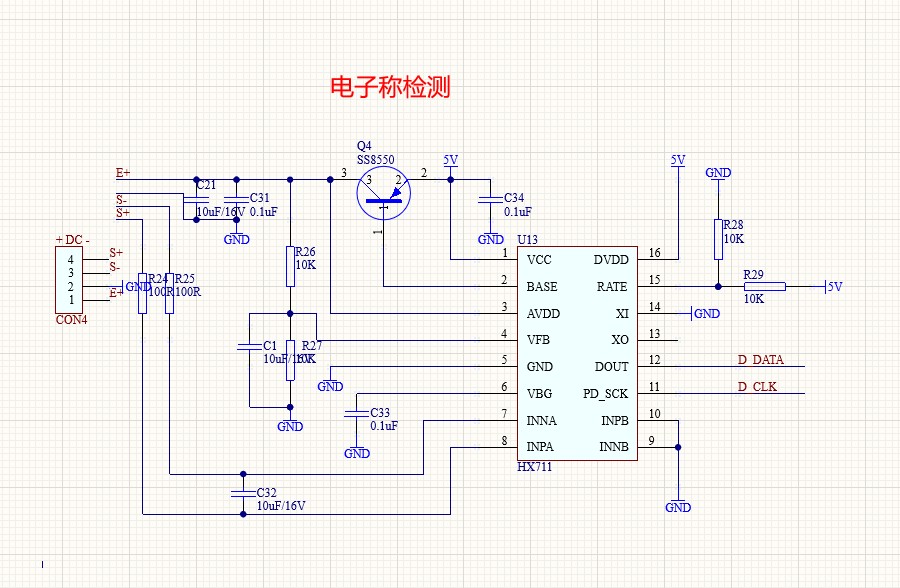

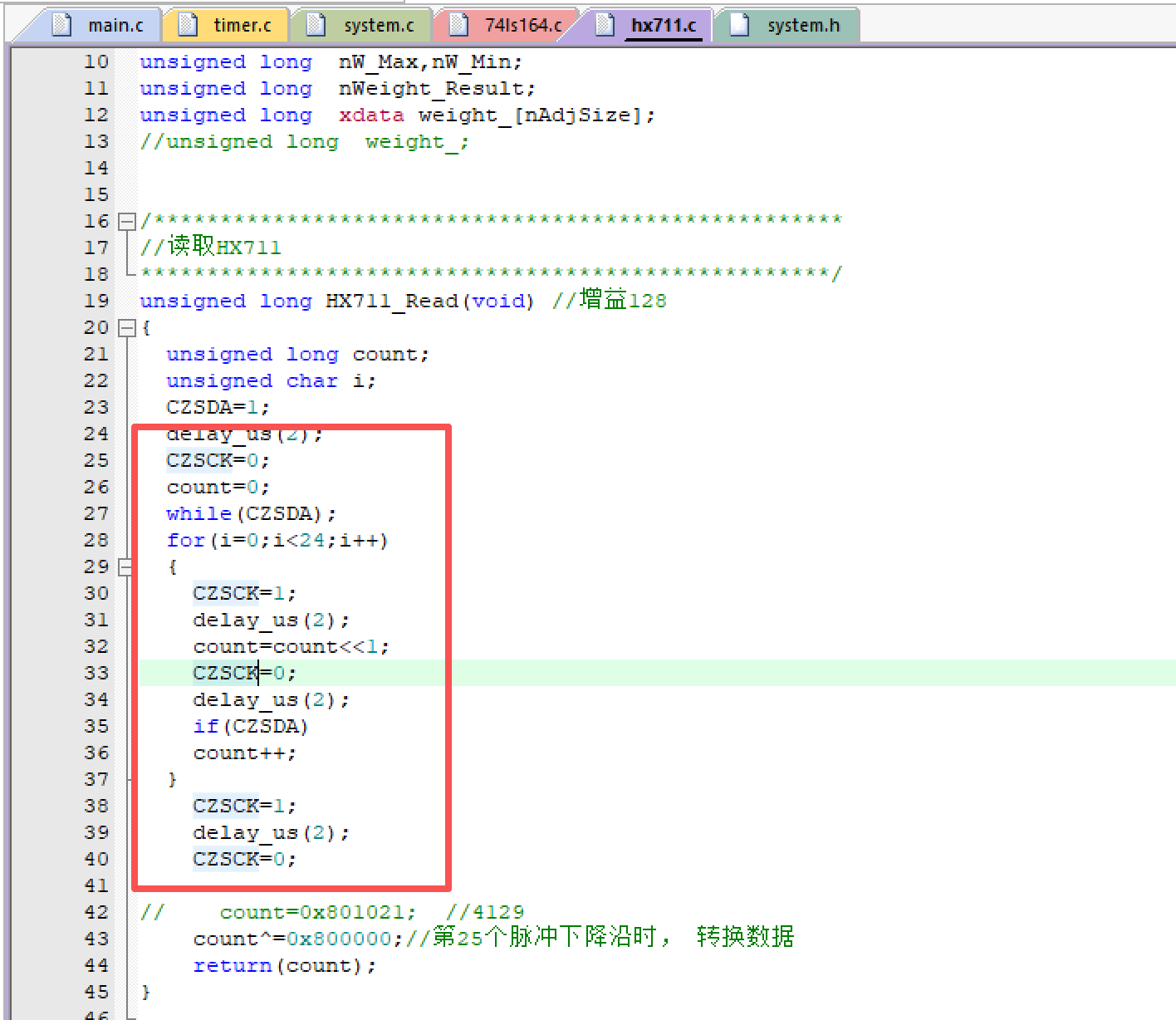

1、关于驱动能力的问题这个问题不存在，因为p3.5是用来做时钟驱动
2、关于推挽配置也是按STC官方烧录软件提供的配置小程序输入相关信息配置方法进行的配置（附图是详细的配置截图）
3、无波形输出是用示波器测量的也不是用万用表测试的

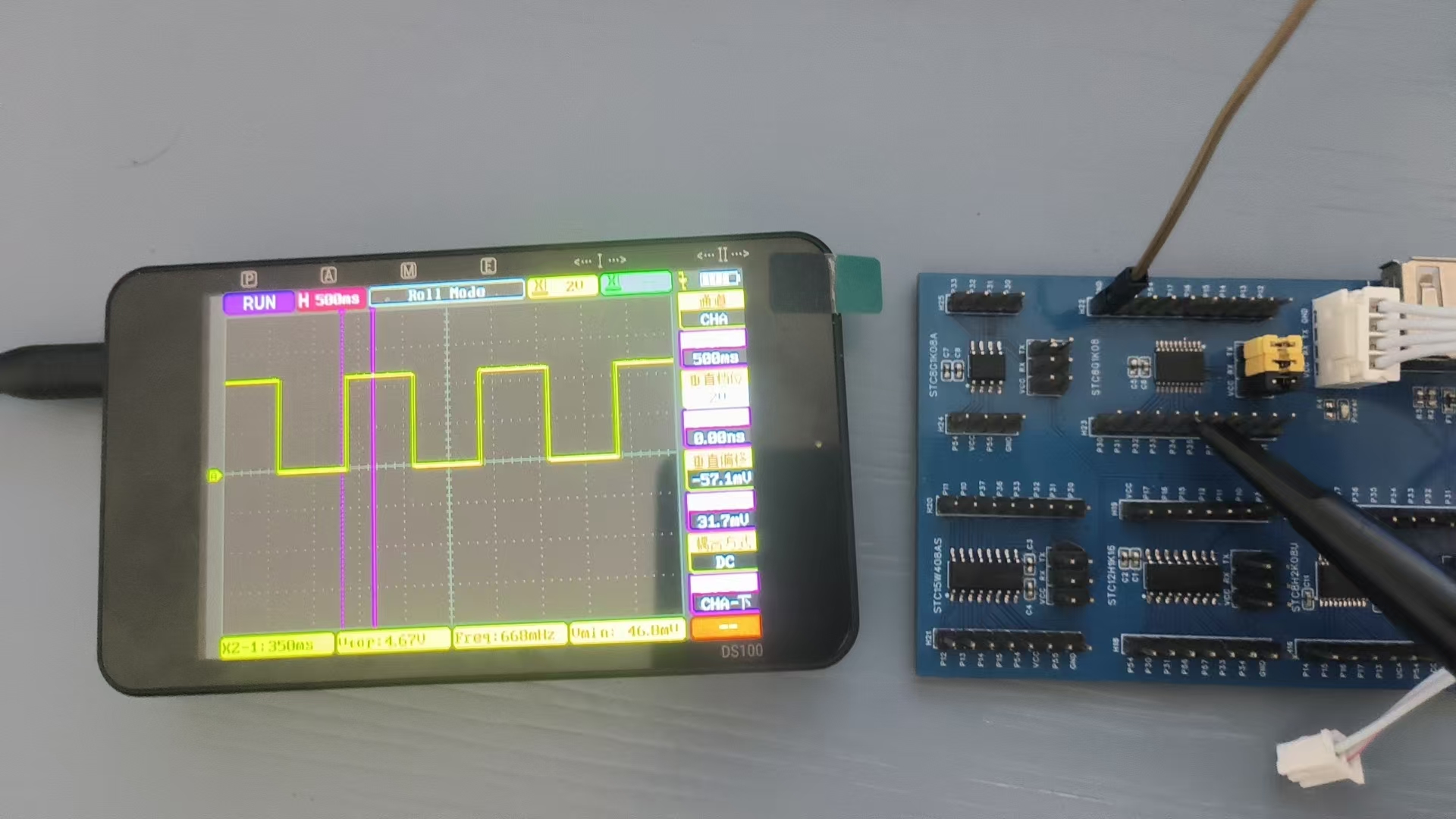

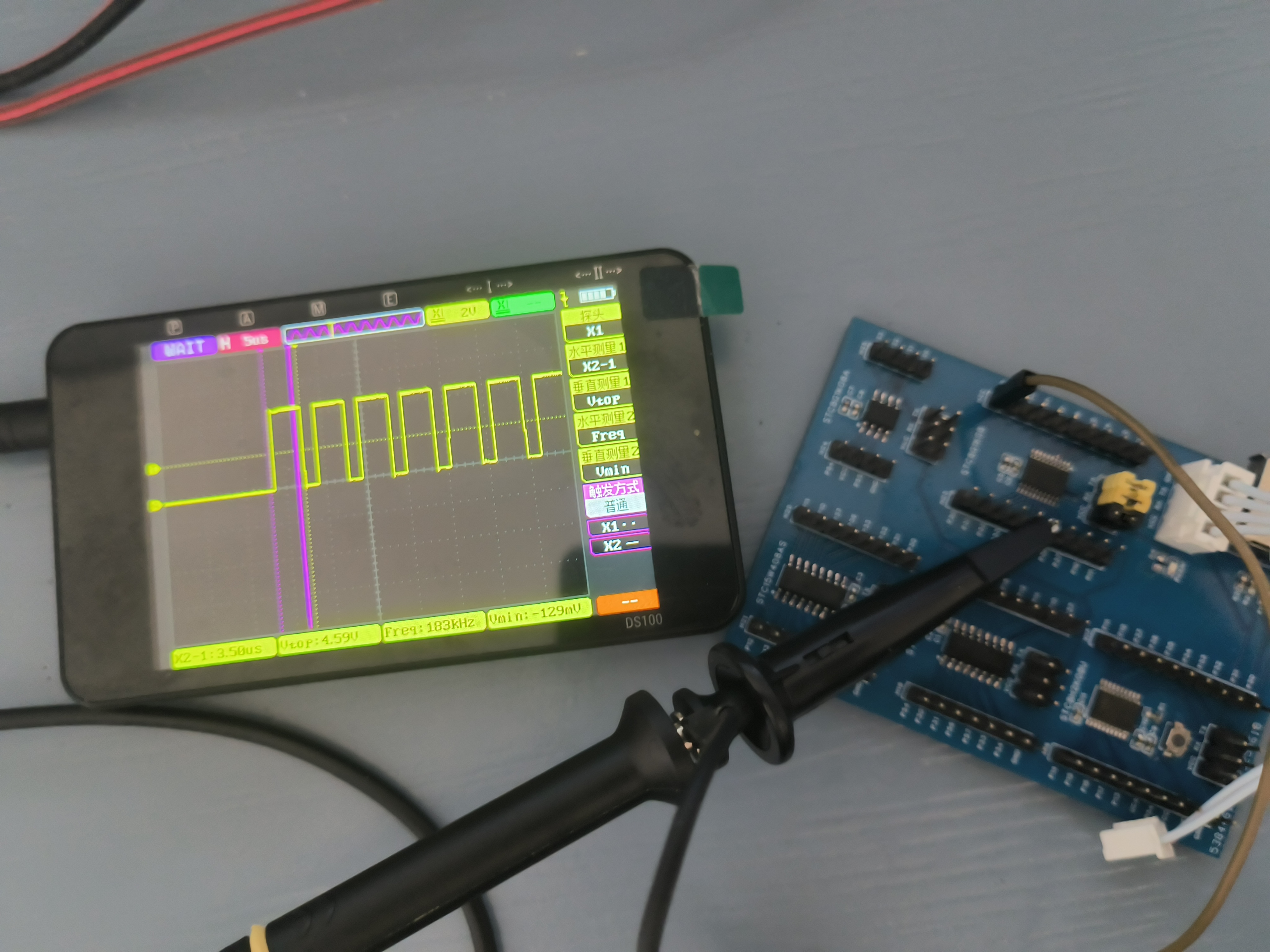

4、单独进行测试p3.5口的推挽输出是正常的（有波形输出）

erci*** · 发表于 6 天前

Gugua*** 发表于 2025-9-12 09:38
1、关于驱动能力的问题这个问题不存在，因为p3.5是用来做时钟驱动
2、关于推挽配置也是按STC官方烧录软件提 ...

使用楼上代码测试或上传可复现问题最简程序看看

Gugua*** · 发表于 6 天前

erci*** 发表于 2025-9-12 09:46
使用楼上代码测试或上传可复现问题最简程序看看

#include "system.h"
#include "HX711.h"
#include "STC8xxxx.H"

u8  AA[13]={0x3f,0x06,0x5b,0x4f,0x66,0x6D,0x7D,0x07,0x7f,0x6f,0x40,0x37,0x00};

void All_int(void)
{
   AUXR&=0XFD;
   GPIO_config();
   P1M0 = 0x80; P1M1 = 0x00;
   P3M1 = 0x51; P3M0 = 0xae;
   P3M1 = 0x01; P3M0 = 0x06
   P5M1 = 0x00; P5M0 = 0x00;
   Timer_config();
   UART_config();
   RS485_EN=0;
}

void main(void)
{

static u16 i = 0;
   All_int();
   EA = 1;

//    delay_ms(10);
//    EEPROM_read_n(0x0010,suoset,2);
//    delay_ms(10);
//    rs485_transmitS(suoset,2);
//    LED_DIR=suoset[1];
//    suoset[0]=0;
//    LED=0;
//    if(LED_DIR>1)
//    {
//       LED_DIR=1;
//    }
// rs485_transmitS(suoset,2);

   Display(2);
   delay_ms(1);
   while(1)
   {
USART1_Command_parsing();
   qang_state();
   ID_set();
   SouOpen();
   SouLock();
   SegDisplay_serve();
   delay_us(10);
//    delay_us(1);
//    LED = ~LED;
//       F_GetWeight(Get_Weight());
if(Time1s==1)
{
Time1s=0;
Display(2);
i++;
SegDisplay();
//    LED_DATA=i;
//       LED = ~LED;
LED_DATA=Get_Weight();  //Get_Weight() HX711_Read()
//    rs485_transmit(lock_cont);
//       rs485_transmit(qian_Flag);
}
}
}

#include "system.h"
#include "HX711.h"
#include "STC8xxxx.H"
#define nAdjSize 34

float HX711_Buffer = 0;
float Weight_Maopi = 0;
float Weight_Shiwu = 0;
unsigned long  nW_Max,nW_Min;
unsigned long  nWeight_Result;
unsigned long  xdata weight_[nAdjSize];
//unsigned long  weight_;

/****************************************************
//读取HX711
****************************************************/
unsigned long HX711_Read(void) //增益128
{
unsigned long count;
unsigned char i;
CZSDA=1;
delay_us(2);
CZSCK=0;
count=0;
while(CZSDA);
for(i=0;i<24;i++)
{
CZSCK=1;
delay_us(2);
count=count<<1;
CZSCK=0;
delay_us(2);
if(CZSDA)
count++;
}
CZSCK=1;
   delay_us(2);
CZSCK=0;

// count=0x801021;  //4129
count^=0x800000;//第25个脉冲下降沿时，转换数据
   return(count);
}

/*获取毛皮质量*/
float Get_Maopi(void)
{
int x;
unsigned long  tmp = 0;
unsigned long  nMin,nMax,dat;
nMin = nMax = 0;
for(x=0;x<10;x++)
{
dat = HX711_Read();
if(x==0)
{
nMin = nMax=dat;
}
else
{
if(nMin>dat)
{
nMin=dat;
}
if(nMax<dat)
{
nMax=dat;
}
}

tmp+=dat;
}

tmp-=nMax;
tmp-=nMin;

HX711_Buffer = tmp/8; //HX711_Read();
Weight_Maopi = HX711_Buffer/100;
return Weight_Maopi;
}

float Get_Weight(void)
{
unsigned long tmpa;
HX711_Buffer = HX711_Read();  //HX711_Buffer = HX711_Read();
HX711_Buffer = HX711_Buffer/100;
if (HX711_Buffer > Weight_Maopi)
{
tmpa = HX711_Buffer;
tmpa = tmpa - Weight_Maopi;
//Weight_Shiwu = (Weight_Shiwu/4.439+0.02);
//计算实物的实际重量
//因为不同的传感器特性曲线不一样，因此，每一个传感器需要矫正这里的4.30这个除数。
}
else
{
tmpa = 0;
}
return tmpa;
}

erci*** · 发表于 6 天前

Gugua*** 发表于 2025-9-12 09:53
#include "system.h"
#include "HX711.h"
#include "STC8xxxx.H"

缺失大量定义，直接打包上传完整工程

Gugua*** · 发表于 6 天前

erci*** 发表于 2025-9-12 10:00
缺失大量定义，直接打包上传完整工程

已经上传了全部程序文件，请查收！

谢谢！

erci*** · 发表于 6 天前

Gugua*** 发表于 2025-9-12 10:04
已经上传了全部程序文件，请查收！

谢谢！

此程序直接编译烧录，P35也是有输出的
