8H8K64U的ADC，如何设置是外部还是内部参考电压？

bh7***

看了5，6遍STC8H8K64U规格书ADC章节，有如下问题，
1：没搞明白如何设置ADC是外部还是内部参考电压1.19v；
2：内部参考电压只有1.19v,那我必须用分压电阻把被测量电压范围的最高值分压到1.19v，是吗？
3：即使使用内部参考电压，外部参考电源管脚ADC_VRef+也要直接连到VCC，是吗？
4：内部参考电压只有1.19v，有点少，如果内部参考电压有2v，3v，4v，VDD，就好啦

so***

这个不是写的很清楚，注意部分

bh7***

so*** 发表于 2025-7-30 22:18
这个不是写的很清楚，注意部分

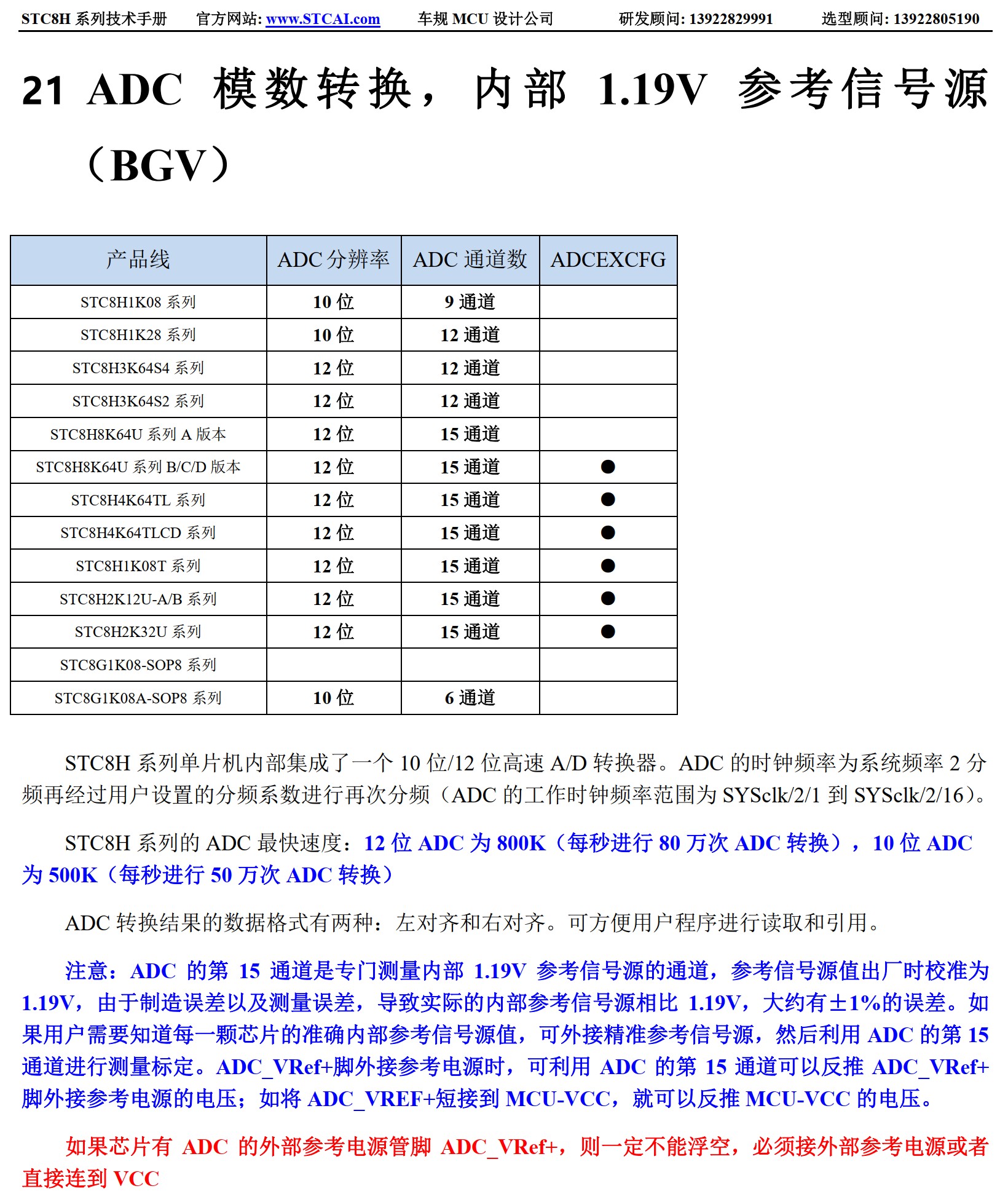

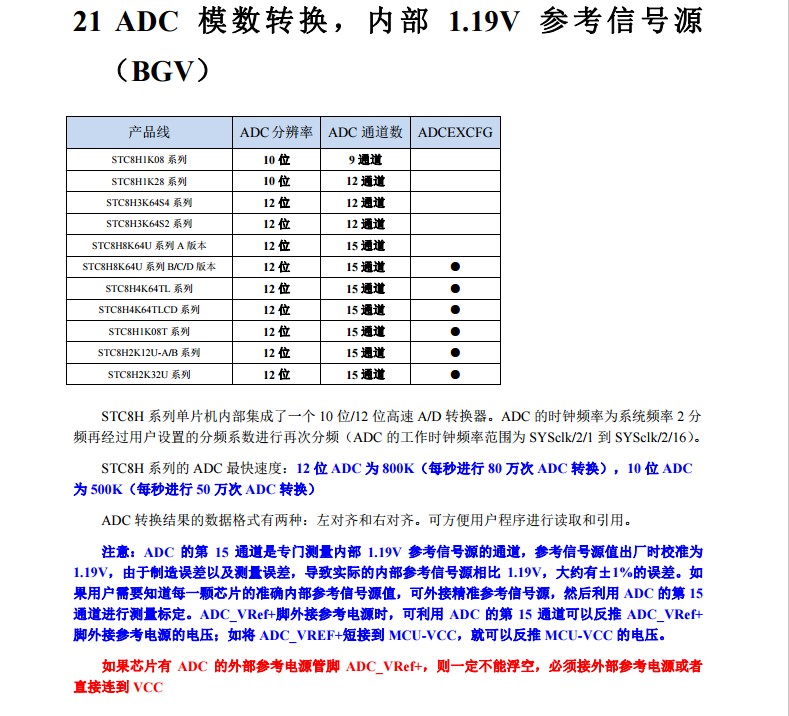

这段我看了几遍，没搞明白如何设置ADC是外部还是内部参考电压1.19v；

神***

ADC转换的参考电压永远是 ADC_VREF+,
不是内部的辅助固定信号源 1.19V,
ADC15通道固定接在辅助固定信号源 1.19V上

神***

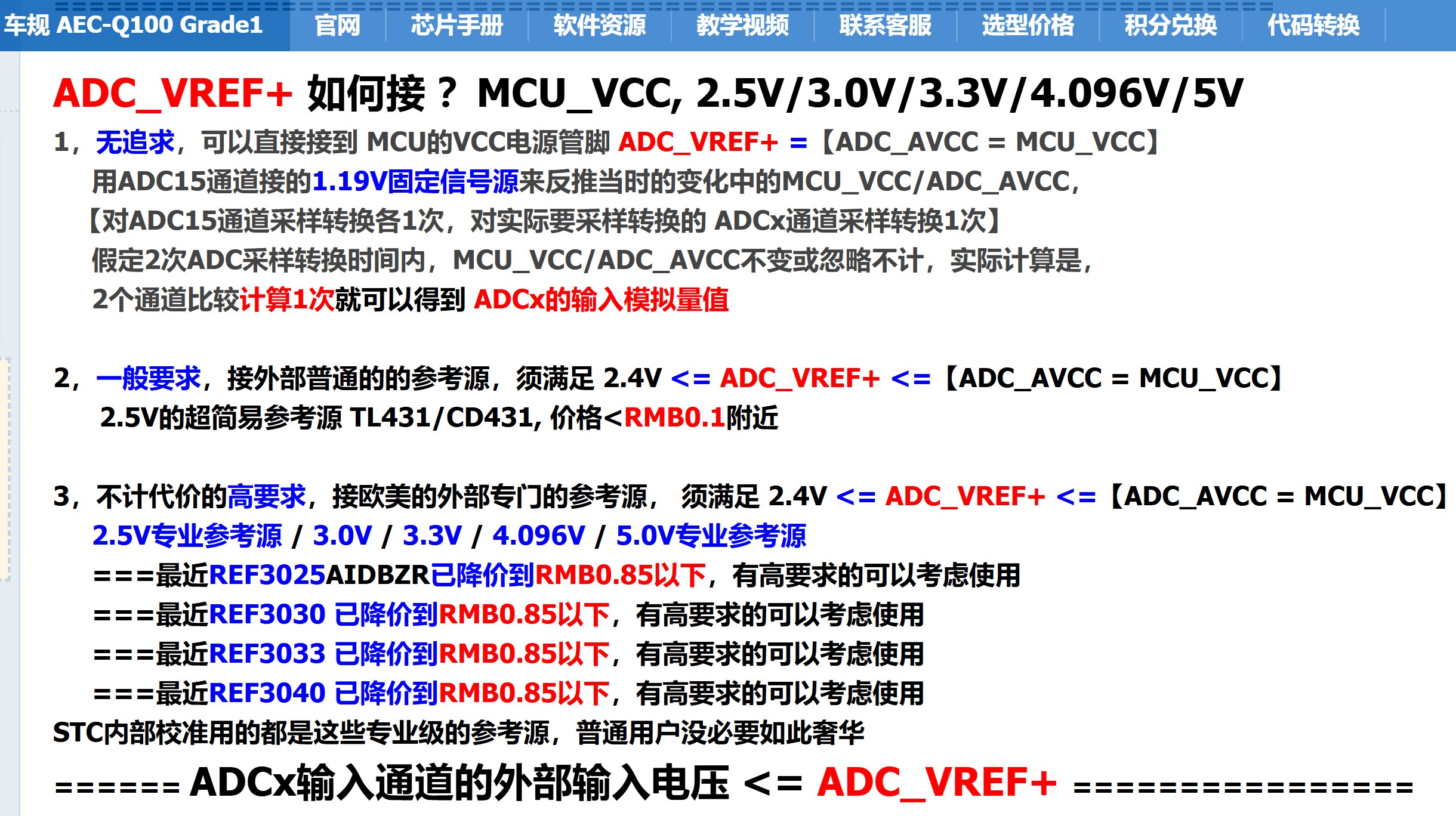

【新提醒】ADC的转换参考电压永远是ADC_VRef+ 和 1.19V 辅助固定信号源无关，如何接 ？ - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯人工智能技术交流网站 - AI32位8051交流社区

神***

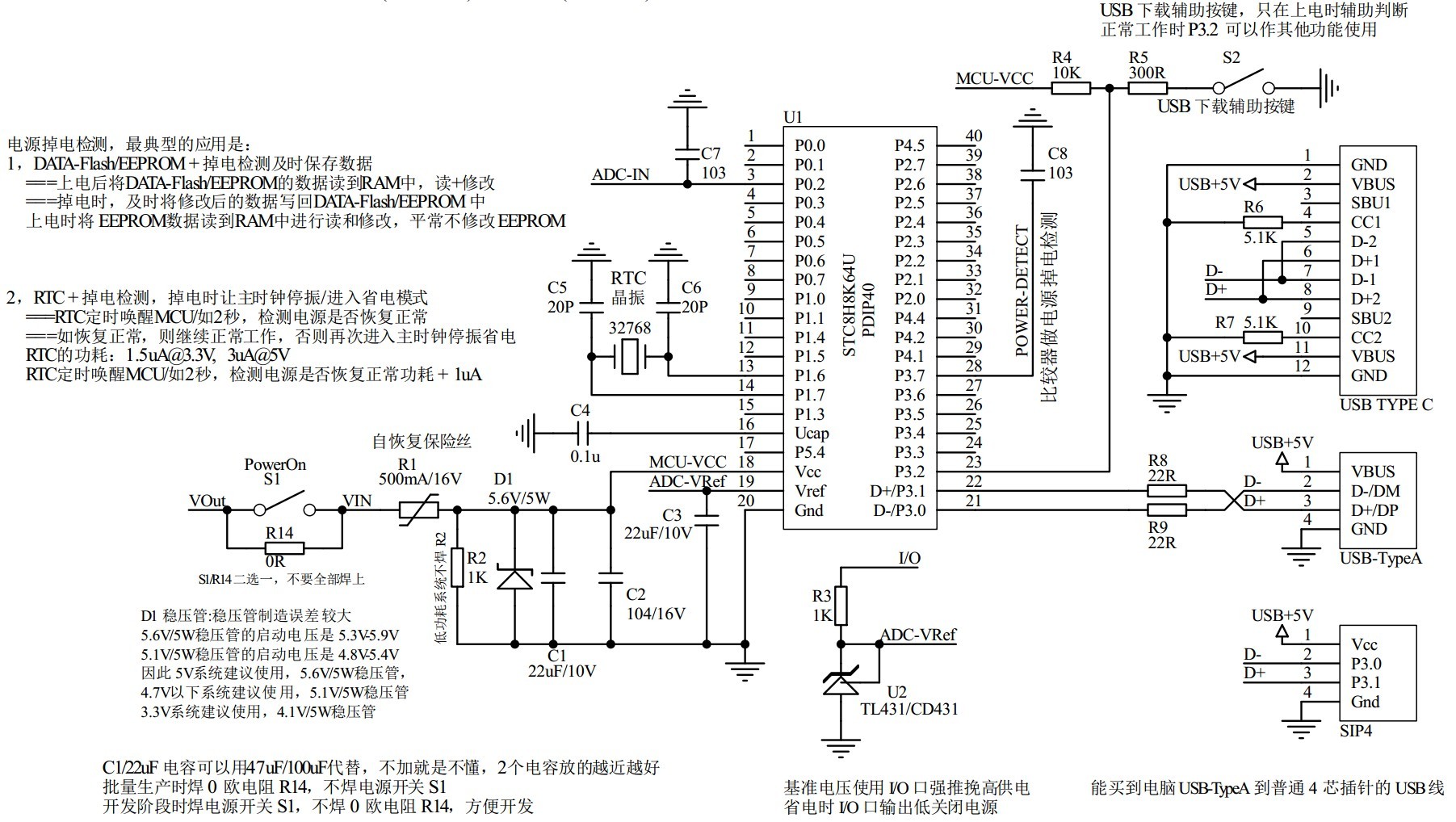

【新提醒】完整的系统设计参考原理图@8H8K64U, [url=home.php?mod=space&uid=5]@32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 国芯人工智能技术交流网站 - AI32位8051交流社区[/url]

梁***

1、ADC固定使用外接的AVREF做参考，没有接内部参考电压。
2、内部参考电压1.19v是一个能隙电压源，固定接在ADC的15通道上，转换15通道可以得到其对应ADC值 ADC15=4096*1.19/AVREF。
3、参考上面1点，必须接一个参考电压，要求高精度就接一个基准电压IC，不要求就接VCC。
4、内部能隙电压接在15通道上，电压固定。

bh7***

神*** 发表于 2025-7-30 23:10
【新提醒】ADC的转换参考电压永远是ADC_VRef+ 和 1.19V 辅助固定信号源无关，如何接 ？ - ADC/比较器，DM ...

好，我看帖研究一下，谢谢

bh7***

梁*** 发表于 2025-7-31 12:11
1、ADC固定使用外接的AVREF做参考，没有接内部参考电压。
2、内部参考电压1.19v是一个能隙电压源，固定接在 ...

这个mcu的adc和我以前用的mcu在这方面有点不一样，等项目做到adc这一块的时候我再试试，谢谢

神***

我们这个 ADC ，
相当于内部增加了1个标准的12位ADC:
有独立 ADC_VREF+;
ADC15通道固定接了个 1.19V
