用STC单片机代换量产单片机

lcl*** · 发表于 2023-4-20 15:58:42

本帖最后由 lclbf 于 2023-4-20 16:00 编辑

电子DI*** 发表于 2023-4-20 15:28
继电器控制电路那边个人建议使用低电平触发的方案。
另外12v那边接到后级之间可以加个肖特基。 ...

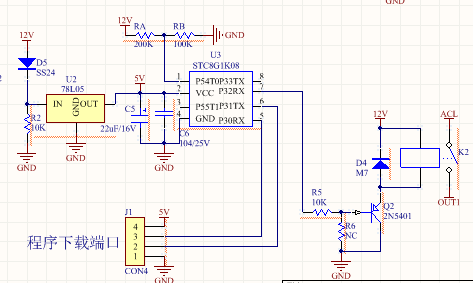

下图这样，就是姚总常说的低电平输出去控制。

电子DI*** · 发表于 2023-4-20 16:38:31

lcl*** 发表于 2023-4-20 15:58
下图这样，就是姚总常说的低电平输出去控制。

那个二极管，我是说12v过个二极管再到78l05的in脚~

神*** · 发表于 2023-4-20 18:56:13

就是姚总常说的低电平输出去控制
====不要断章取义，你把那段文字图贴出来，那是讲点灯，点光耦，同样的 5V/3.3V

lcl*** · 发表于 2023-4-23 14:54:03

电子DI*** 发表于 2023-4-20 16:38
那个二极管，我是说12v过个二极管再到78l05的in脚~

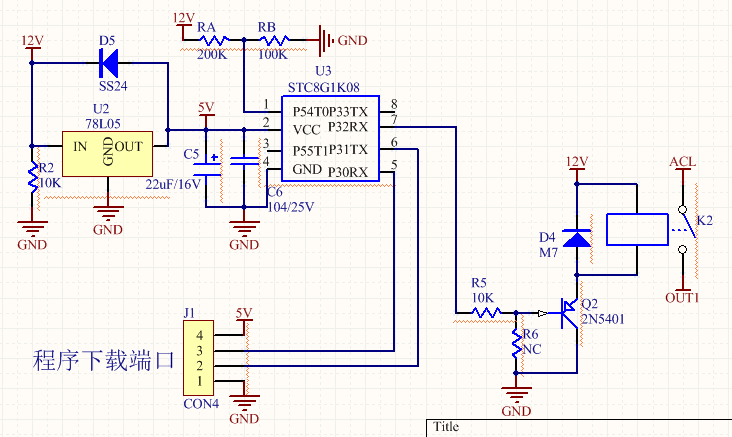

原来是这下图这样的。

lcl*** · 发表于 2023-4-23 14:55:56

神*** 发表于 2023-4-20 18:56
就是姚总常说的低电平输出去控制
====不要断章取义，你把那段文字图贴出来，那是讲点灯，点光耦，同样的 5V ...

你的意思驱动三极管，输出高电平驱动也行。

神*** · 发表于 2023-4-23 14:59:22

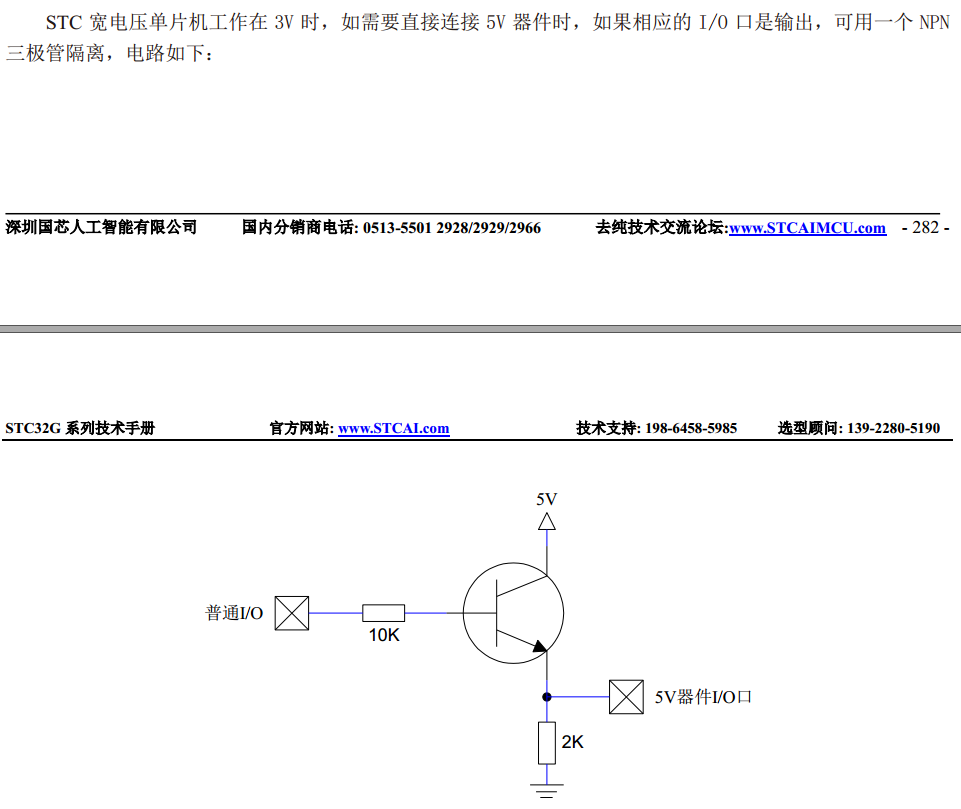

跟高压部分打交道，最好用光耦，如下逻辑转换可以用NPN的三极管

lcl*** · 发表于 2023-4-23 17:37:26

神*** 发表于 2023-4-23 14:59
跟高压部分打交道，最好用光耦，如下逻辑转换可以用NPN的三极管

我这个电路一直量产，以前他们设计就是非隔离的电源。要是电路元件比以前多很多，成本高了，老板就放弃了。

神*** · 发表于 2023-4-24 13:17:14

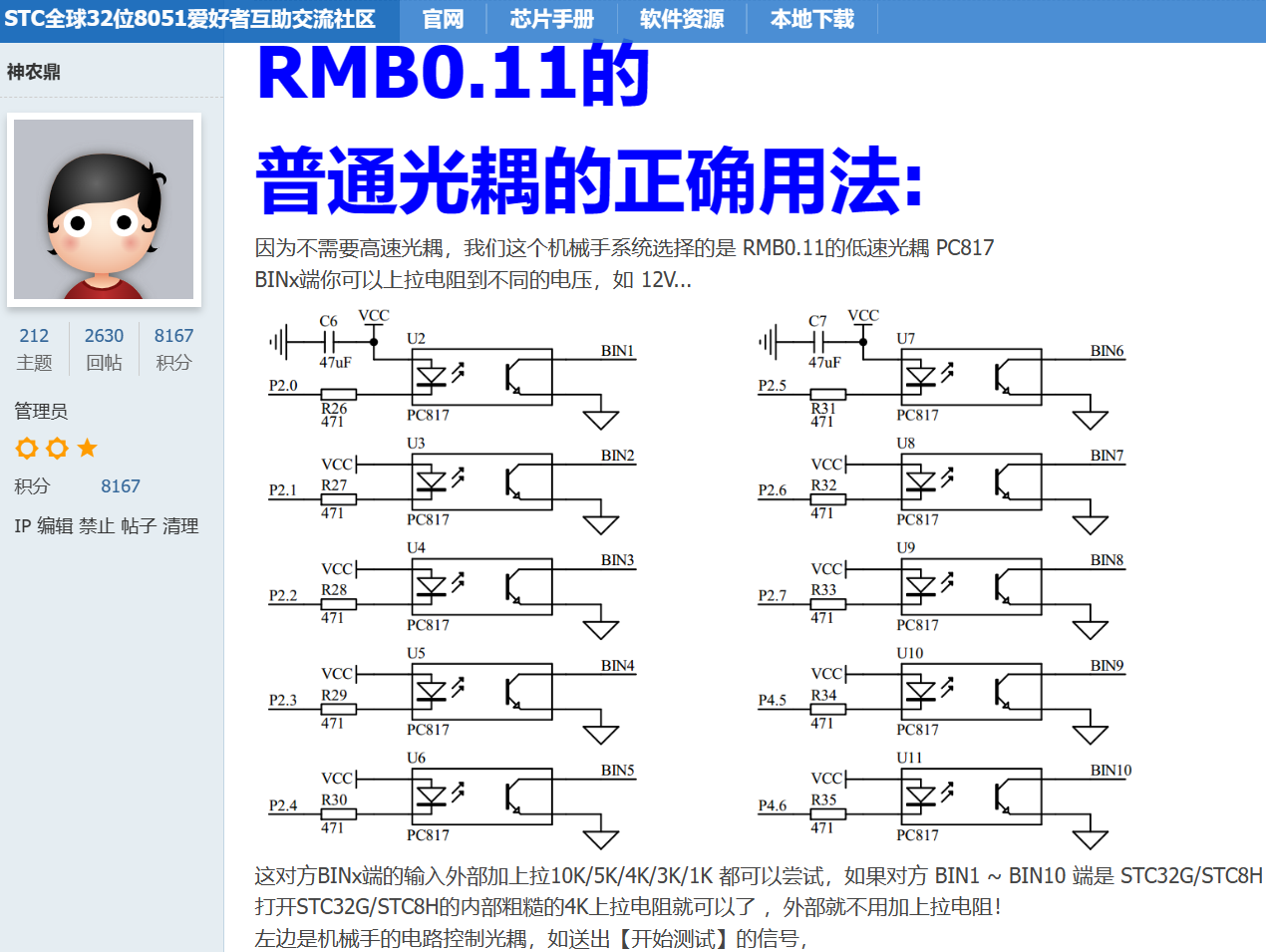

跟高压打交道，地线不隔/最后在系统地会和，也可以用光耦，低速的光耦 RMB0.11/PC817

lcl*** · 发表于 2023-4-24 15:14:55

神*** 发表于 2023-4-24 13:17
跟高压打交道，地线不隔/最后在系统地会和，也可以用光耦，低速的光耦 RMB0.11/PC817

谢谢指点！

创隆*** · 发表于 2023-5-17 20:09:27

这么简单的程序你不整开始学吗？可以练手
