AI8051U擎天柱链接W25Q64 flash芯片的问题 | 已调通

孙***

事情是这样，
今天要通过ai8051u将usb的数据下载到w25q64FVSIG的flash芯片里，

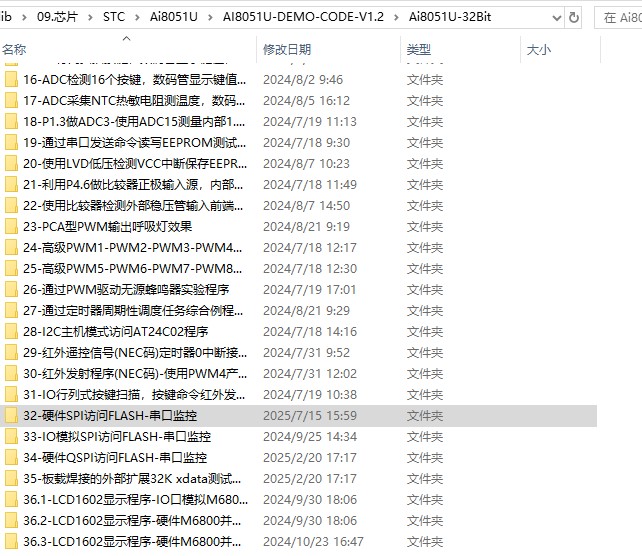

我找了AI8051的《32-硬件SPI访问FLASH-串口监控》的实例程序。

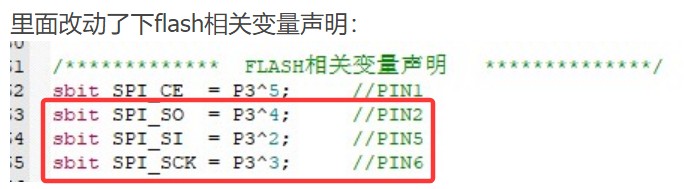

里面改动了下flash相关变量声明：

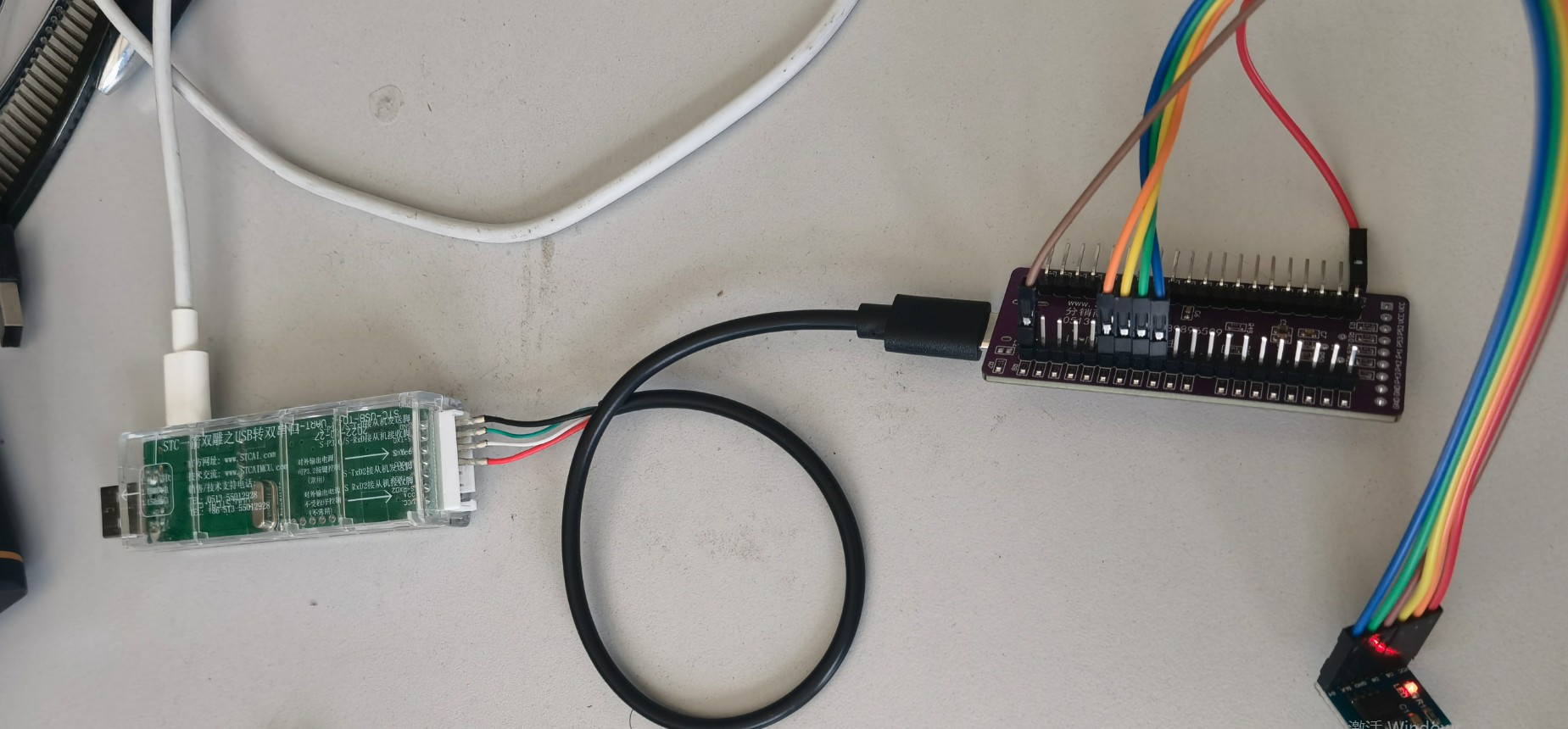

链接图如下：

但是，编译后运行报：

[11:22:46.968]接收←.
[11:22:48.287]接收←命令设置:
                    E 0x001234            --> 扇区擦掉  十六进制地址
                    W 0x001234 1234567890 --> 写入操作  十六进制地址  写入内容
                    R 0x001234 10         --> 读出操作  十六进制地址  读出字节
                    C                     --> 如果检测不到SPI Flash, 发送C强制允许操作.

                    未检测到PM25LV040/W25X40CL/W25Q80BV/W25Q128FV!
                    制造商ID1 = 0xFF
                          ID2 = 0xFF
                       设备ID = 0xFF

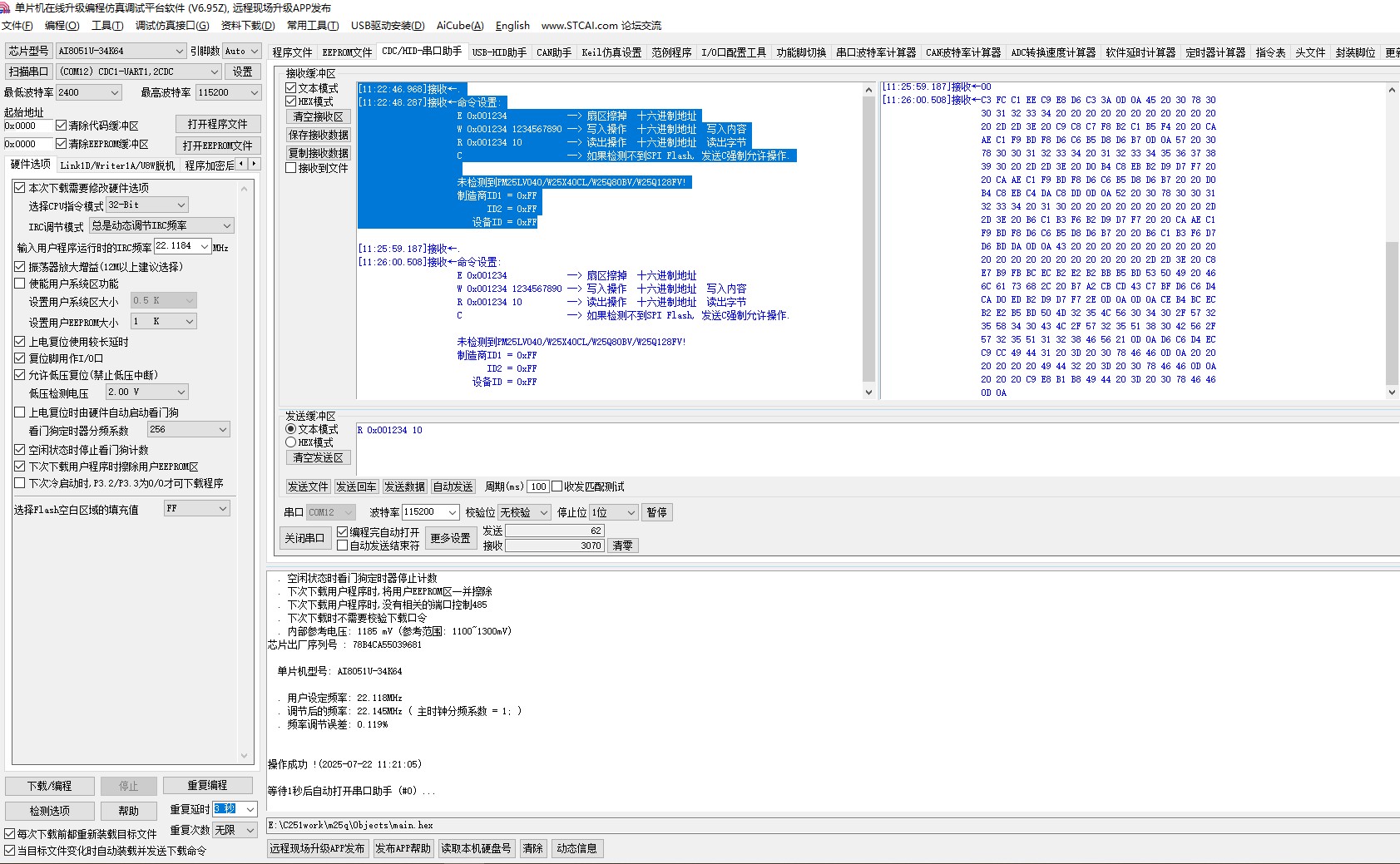

如图：


想问下，这需要怎么解决呢？

上传了附件

erci***

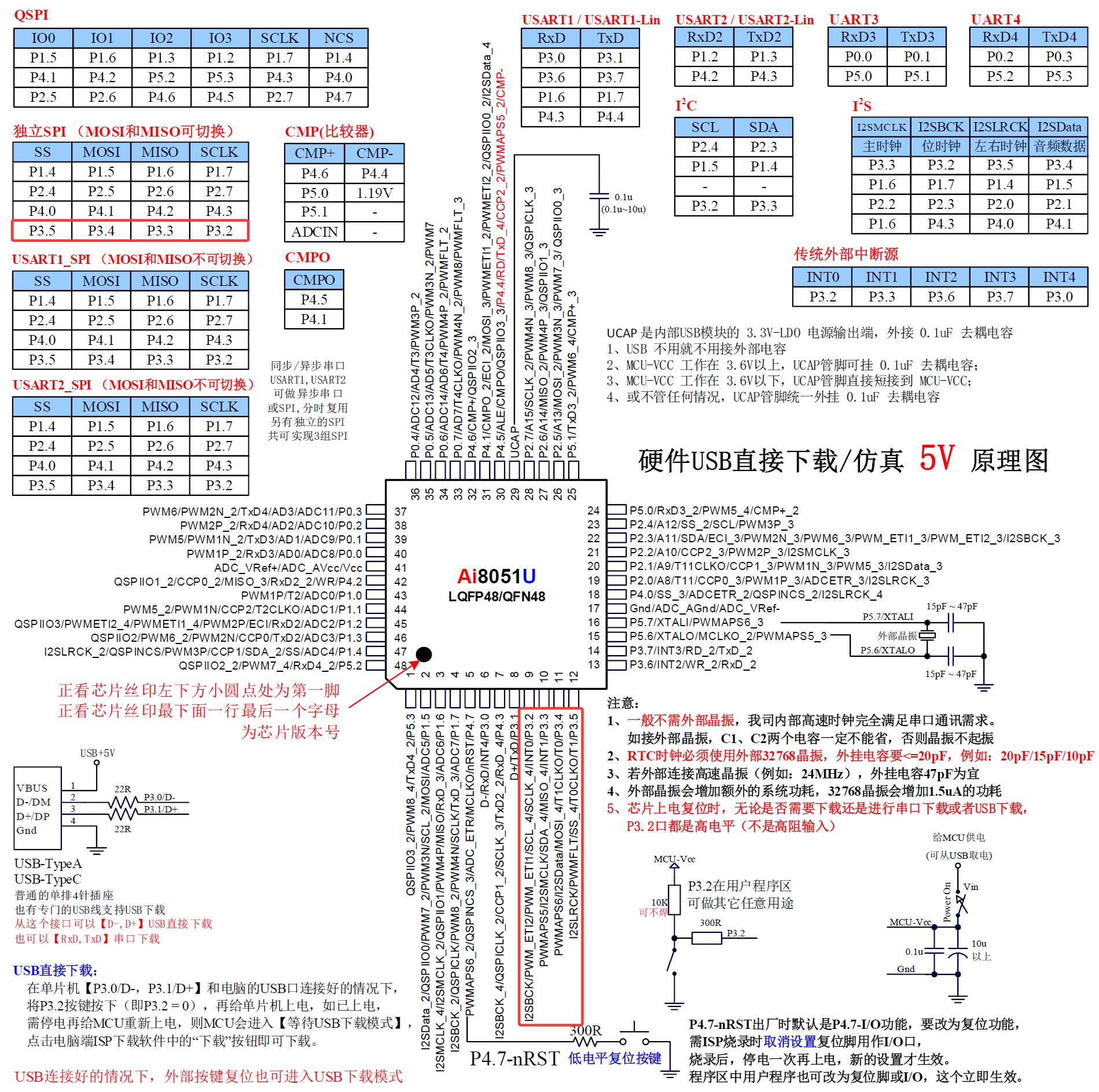

引脚未切换：

Debu***

这三个IO的定义不正确
P34是MO
P33是MI
P32是SCLK

孙***

Debu*** 发表于 2025-7-22 14:09
这三个IO的定义不正确
P34是MO
P33是MI

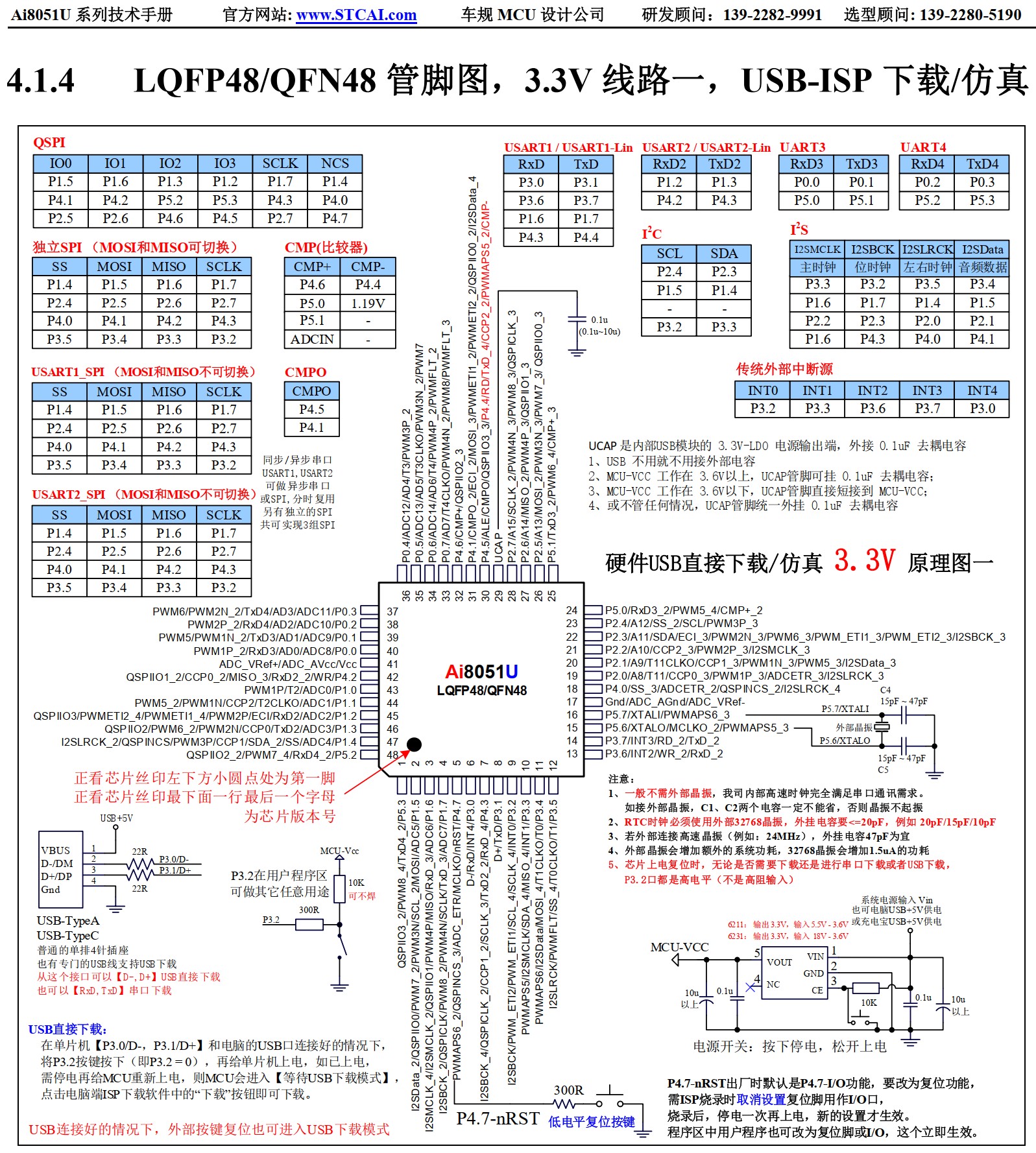

嗯 看了文档确实弄错了，但是我改后还是不行，如图：

你的意思这应该是P1 的4、5、6、7 顺序吗？

Debu***

孙*** 发表于 2025-7-22 14:11
嗯 看了文档确实弄错了，但是我改后还是不行，如图：

输出都设置为推挽，检查硬件连接（包括尝试更换杜邦线），JEDECID读不出来可能是硬件连接有问题

erci***

孙*** 发表于 2025-7-22 14:11
嗯 看了文档确实弄错了，但是我改后还是不行，如图：

你的意思这应该是P1 的4、5、6、7 顺序吗？

引脚切换改了没？现在用的是P4X

孙***

Debu*** 发表于 2025-7-22 14:13
输出都设置为推挽，检查硬件连接（包括尝试更换杜邦线），JEDECID读不出来可能是硬件连接有问题 ...

把P1X设置成推挽了，如图

但是 仍不能通讯，其中杜邦线的每一个引脚我都用万用表测试过了，都是通的。

孙***

erci*** 发表于 2025-7-22 14:16
引脚切换改了没？现在用的是P4X

必须使用P4X吗？，P1X不可以吗？

erci***

孙*** 发表于 2025-7-22 14:24
必须使用P4X吗？，P1X不可以吗？

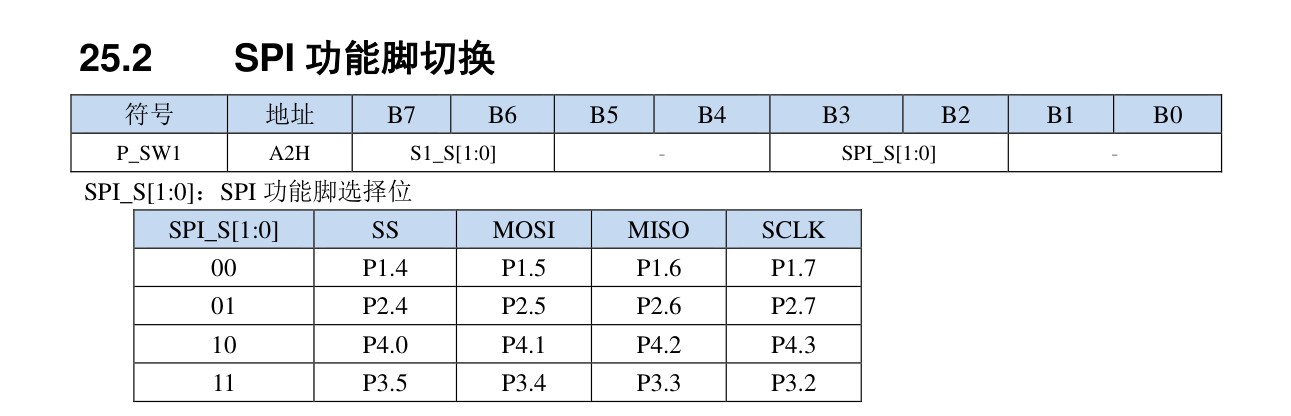

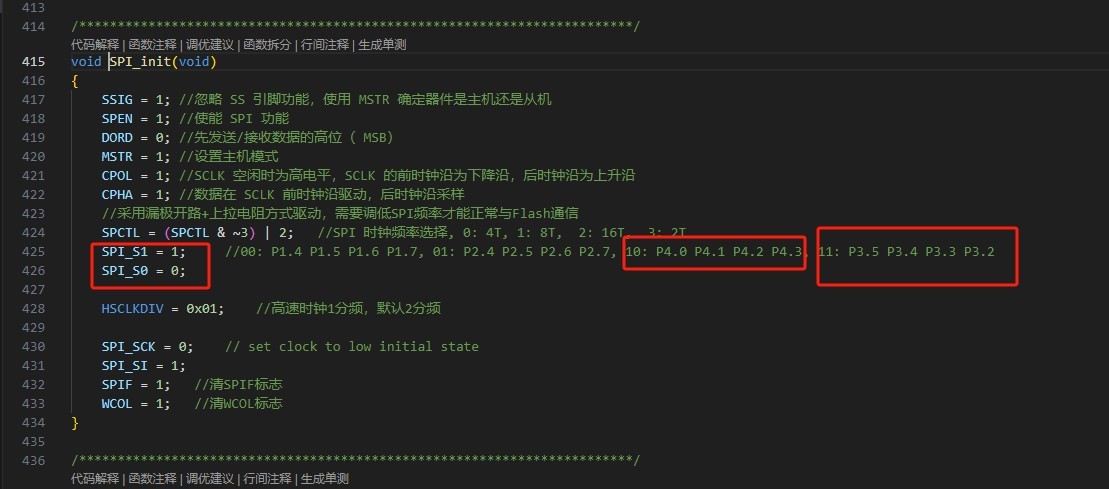

改这里：

神***

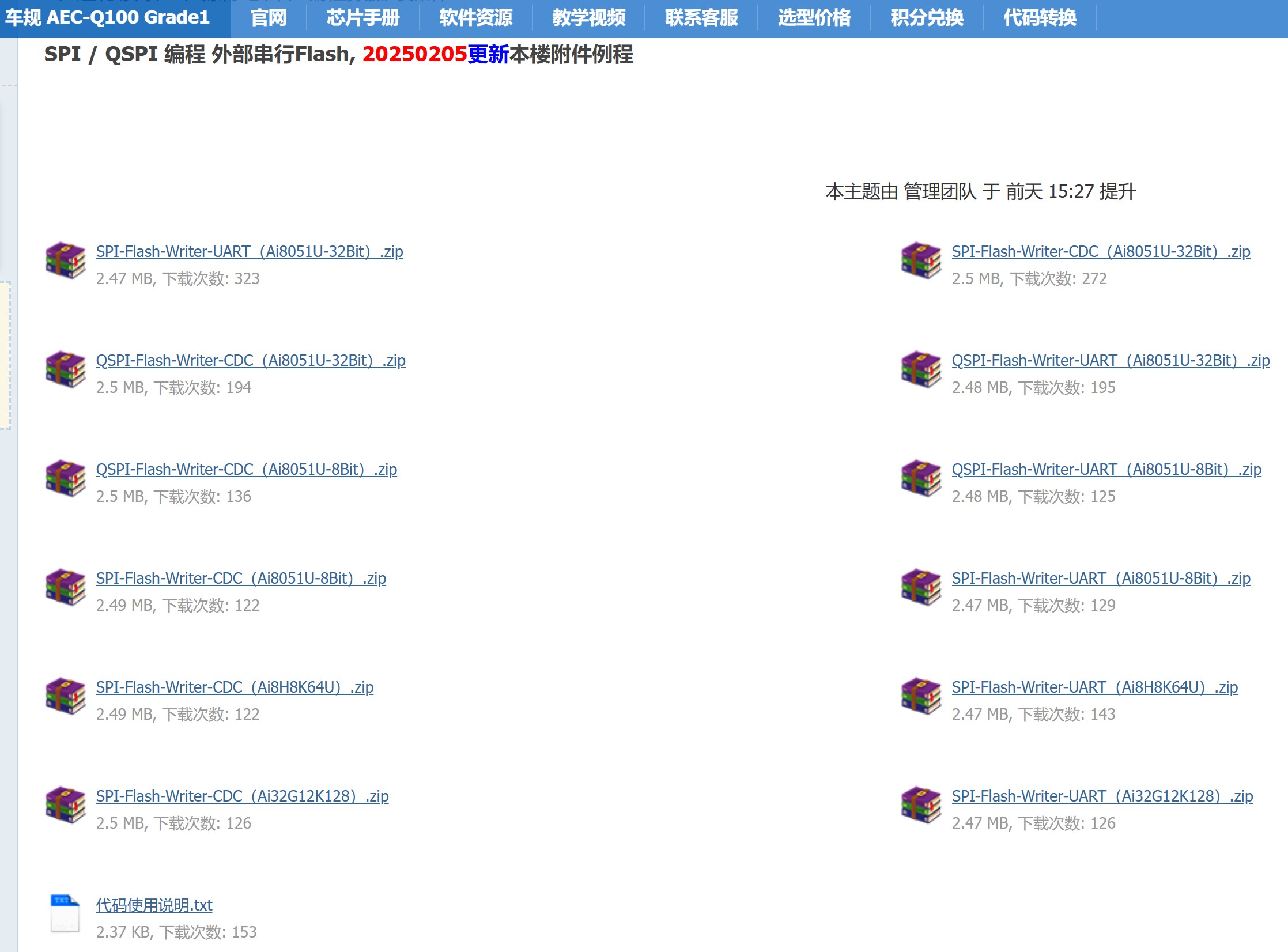

【新提醒】SPI / QSPI 编程外部串行Flash | 配合ISP软件中【工具 | 串行Flash编程器】，2/5 - QSPI/3组SPI/I2S/I2C，一线制温湿度传感器 国芯人工智能技术交流网站 - AI32位8051交流社区

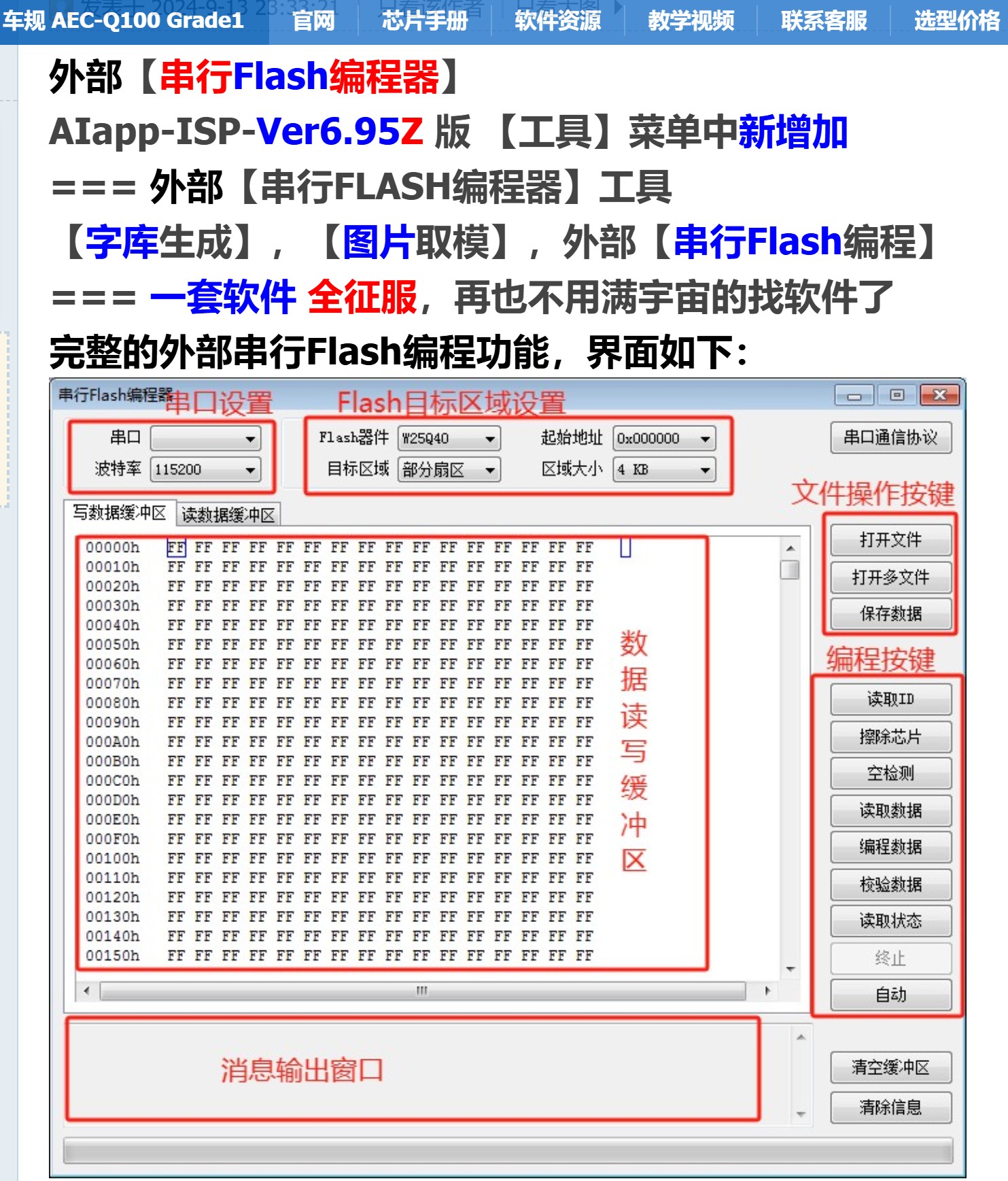

【新提醒】外部串行Flash编程器使用，AIapp-ISP-V6.95Z 版 【工具】菜单中新增加 - 字库生成，图片取模，串口绘图，串口助手，虚拟硬件，外部串行Flash编程 国芯人工智能技术交流网站 - AI32位8051交流社区
