AI8H1K08 发热严重 | 用示波器测量您电源部分上电时的冲击电压波形

jiez*** · 发表于 2025-7-5 13:45:58

跟另一款单片机做串口通讯，stc出变化pwm信号发热很严重没几下芯片就坏了

erci*** · 发表于 2025-7-5 14:18:09

晓*** · 发表于 2025-7-5 15:12:00

做串口通讯需要两边可靠共地的，也就是两个单片机电路板的GND必须可靠连接到一起，不可以用劣质杜邦线或者不可靠的接线端子连接。

Debu*** · 发表于 2025-7-5 15:12:42

上传原理图才能具体分析

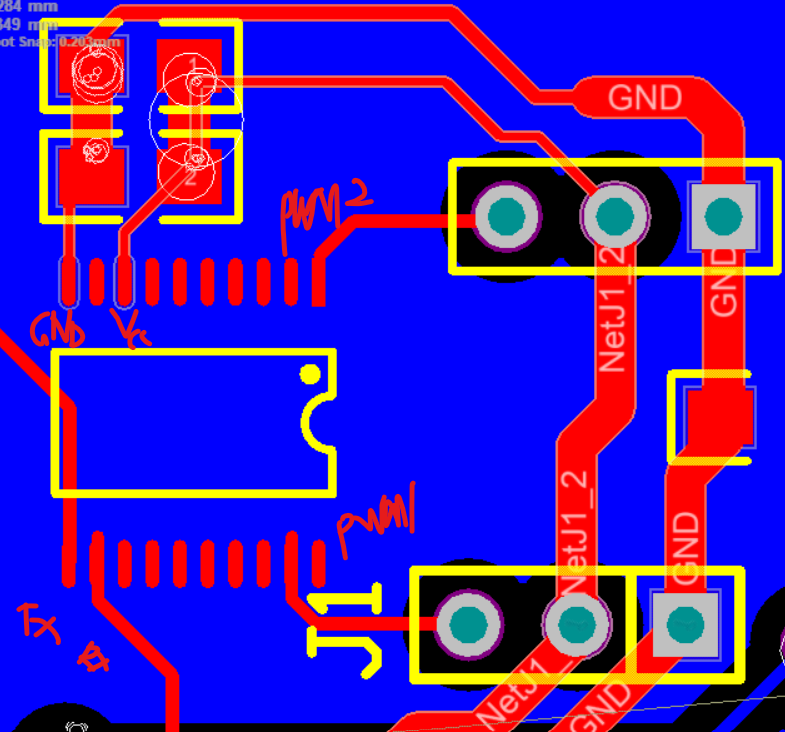

jiez*** · 发表于 2025-7-5 17:43:16

0000000000000000000000

jiez*** · 发表于 2025-7-5 17:57:29

erci*** 发表于 2025-7-5 14:18
建议上传代码和原理图噢！
FOC@Ai8051U横空出世，可控制7万5千转的电机！系统成本6元, 5/26更新程序 - Tiny ...

代码

C_w*** · 发表于 2025-7-5 18:22:51

PWM的IO口输出有短路的情况吧，或者驱动不足没有限流电阻，烧毁了。

jiez*** · 发表于 2025-7-5 22:06:15

C_w*** 发表于 2025-7-5 18:22
PWM的IO口输出有短路的情况吧，或者驱动不足没有限流电阻，烧毁了。

没有短路，一开始好的来回几次发烫就不行了，你说的限流电阻是怎么弄

神*** · 发表于 2025-7-5 23:00:11

楼主连个像样的原理图都没有，烧个芯片也很正常了，

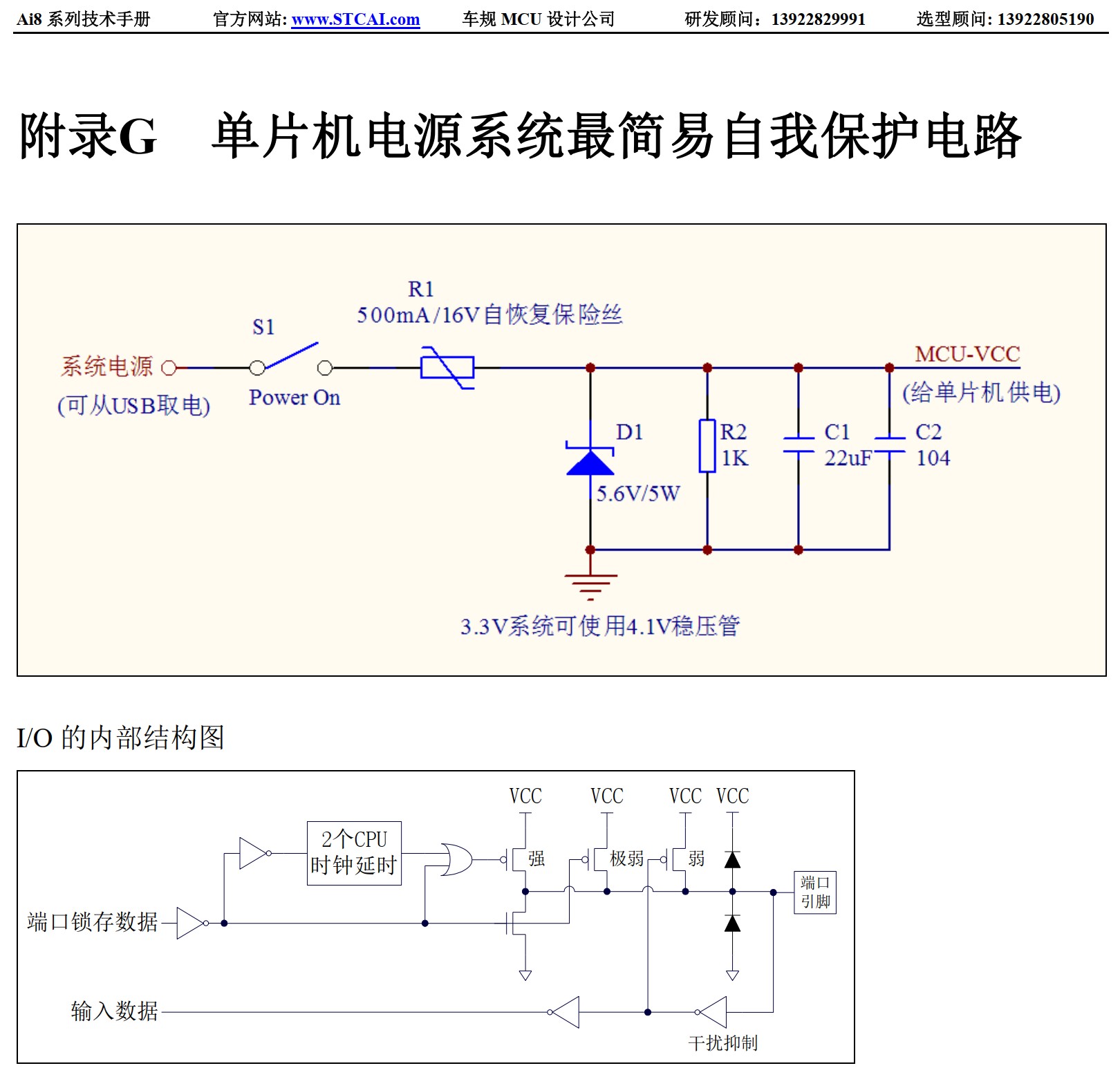

常见典型烧芯片的原因是，
劣质电源IC, 反复开关电源，电压在上电的瞬间，
稳不住，有高于 5.5V的冲击电压，
瞬间高于 5.5V 的电压会损坏芯片


jiez*** · 发表于 2025-7-6 09:31:11

神*** 发表于 2025-7-5 23:00
楼主连个像样的原理图都没有，烧个芯片也很正常了，
常见典型烧芯片的原因是，
劣质电源IC, 反复开关电源， ...

我用的是电源模块跟电源没关系
