FOC-有感@Ai8051U,7万5千转的电机!系统成本6元, 5/26更新,磁编码器,低速重载启动

 火.. [复制链接]
  • 打卡等级:以坛为家III
  • 打卡总天数:604
  • 最近打卡:2025-10-30 10:25:05
已绑定手机
已实名认证

121

主题

2941

回帖

7621

积分

版主

积分
7621
发表于 2025-4-23 12:27:41 | 显示全部楼层 |阅读模式

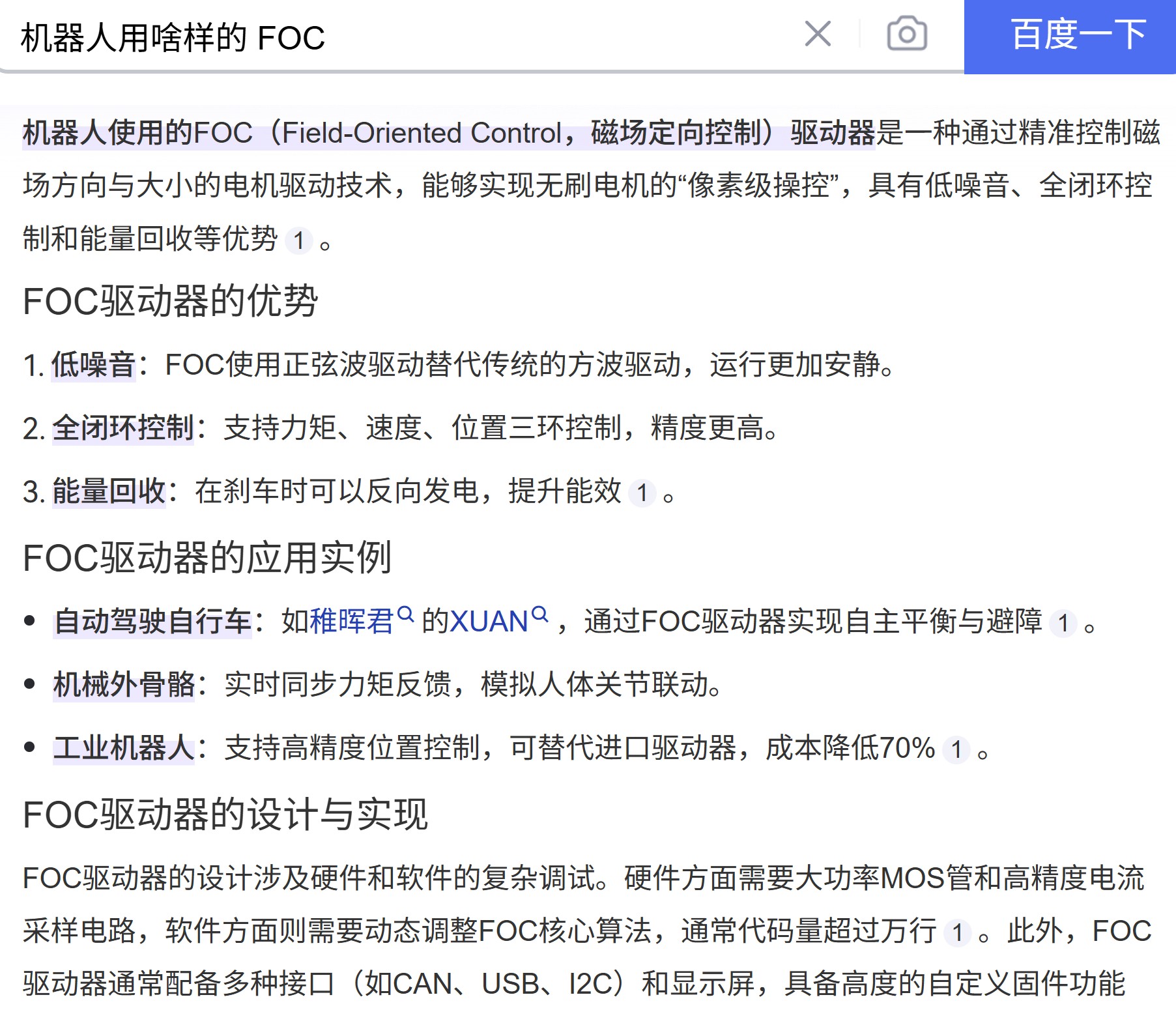

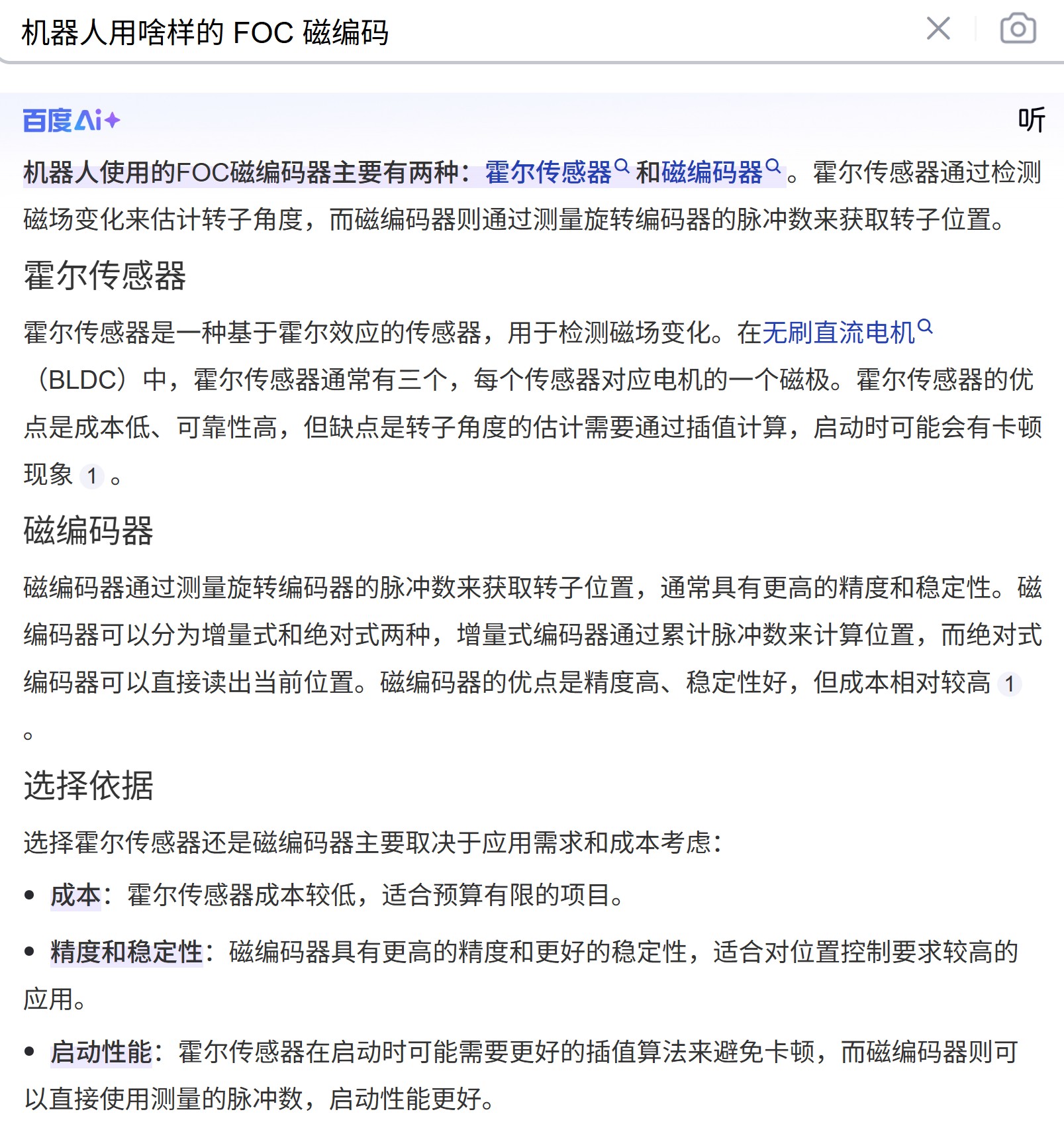

有感FOC, 磁编码器, 7万5千转:
适合低速重载启动,低速要求反复正反转,
伺服类应用场景,对位置控制要求精度高,
运行噪音低的场景。
STC-FOC Lite V3.png
FOC@Ai8051U Lite V3版本 横空出世,
可控制7万5千转的电机!突破行业想象!
系统成本仅需6元成本即可解锁全新无刷电机控制方案!
革命性精简至10个核心元器件,更是新集成Type-C智能接口:
一根数据线走天下,USB直连下载 + USB调试 双模并行,
彻底告别繁琐的下载器束缚!

核心算法全栈式重构!使用全整数运算架构让理论控制频率直冲500kHz巅峰!

实测性能突破磁编码器桎梏,以75kHz控制响应,
实现超过PWM控制周期的碾压级性能优势!
理论最高可控制7万5千转的电机!

硬件架构全面进化!DMA智能通道覆盖SPI/PWM全链路

打造超低CPU占用的全自动流水线作业,让每一条指令都精准执行在毫微秒级!

更搭载Ai8051U旗舰级大RAM配置!

SVPWM动态波形表实时生成,首次通电即完成永久性加速部署,
让每毫安电流都迸发极致效能!

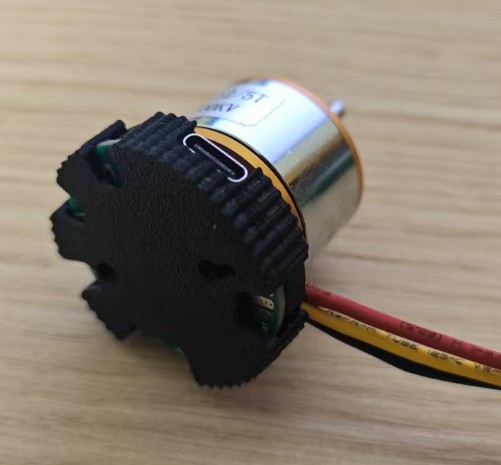

新录制的从零开始组装和使用视频:

提供部分介绍视频(后续还会录制代码详细讲解版本的视频):
FOC@Ai8051U Lite V3版本 横空出世,
6元成本,TypeC接口调试(Ai8051UFOC

校准视频:                 |            控制演示视频:

堵转保护功能演示视频:

注意事项:
1.下载完成后不能直接校准,需要断电再上电后校准
2.目前仅支持PWM占空比控制(2~20Khz),方向线为复用串口输入信号线。串口控制功能还没写,等待后续更新
3.下载过程为:插入TypeC线到电脑,然后给电机上电(8~12V均可)

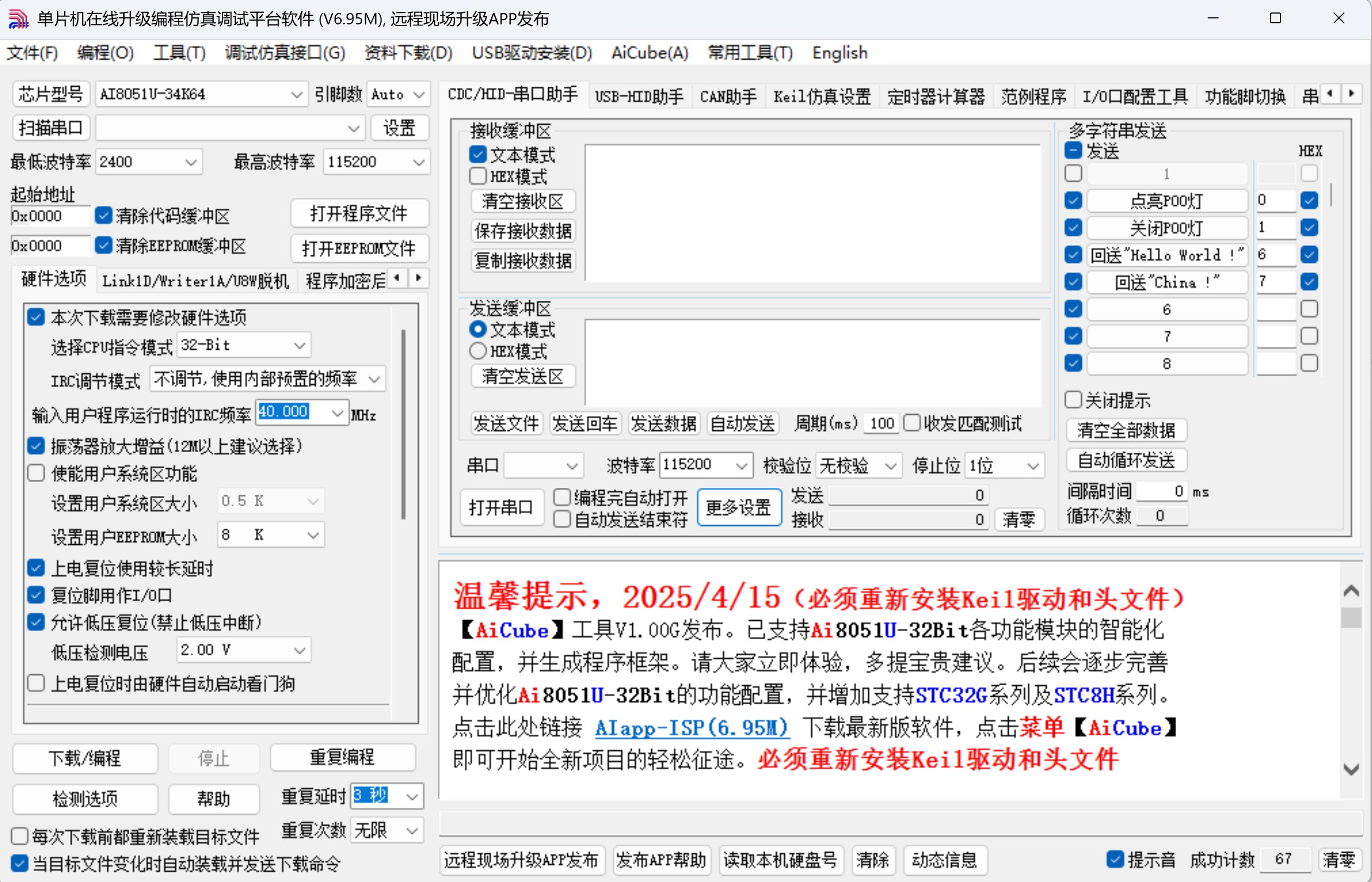

等待STC-ISP出现HID下载端口后下载,主频选40Mhz,其他全默认/
4.校准过程为:等待下载完成,或者不插入TypeC线上电,等待三声自检后再插入TypeC线,通过CDC串口来控制
通过串口助手输入任意内容即可调出菜单,根据菜单选择即可校准,注意校准过程中不要堵塞电机。

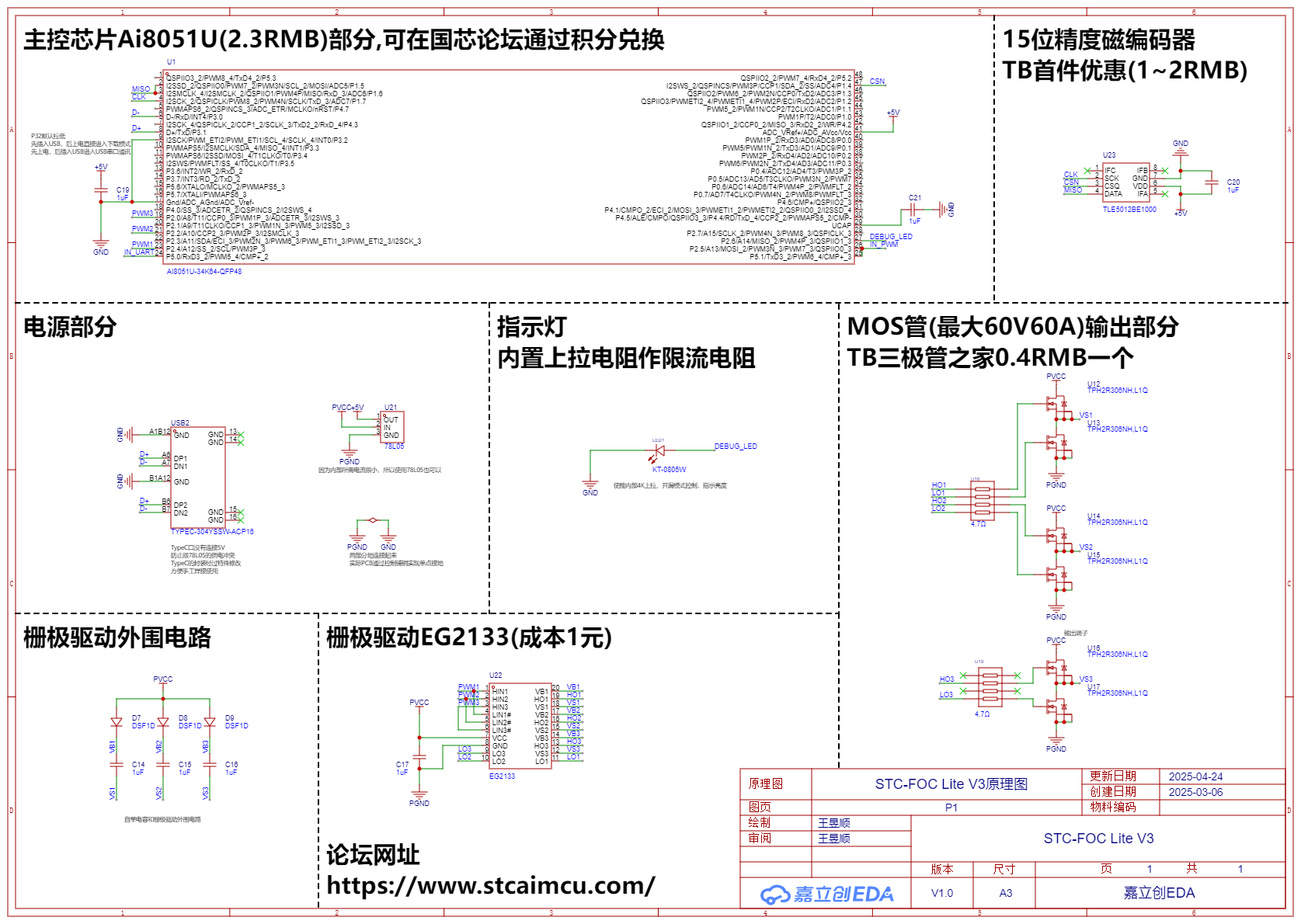

原理图:
SCH_STC-FOC Lite V3原理图_1-P1_2025-04-24.png
FOC@Ai8051U Lite V3版本 横空出世,
6元成本,TypeC接口调试(Ai8051UFOC

软件部分

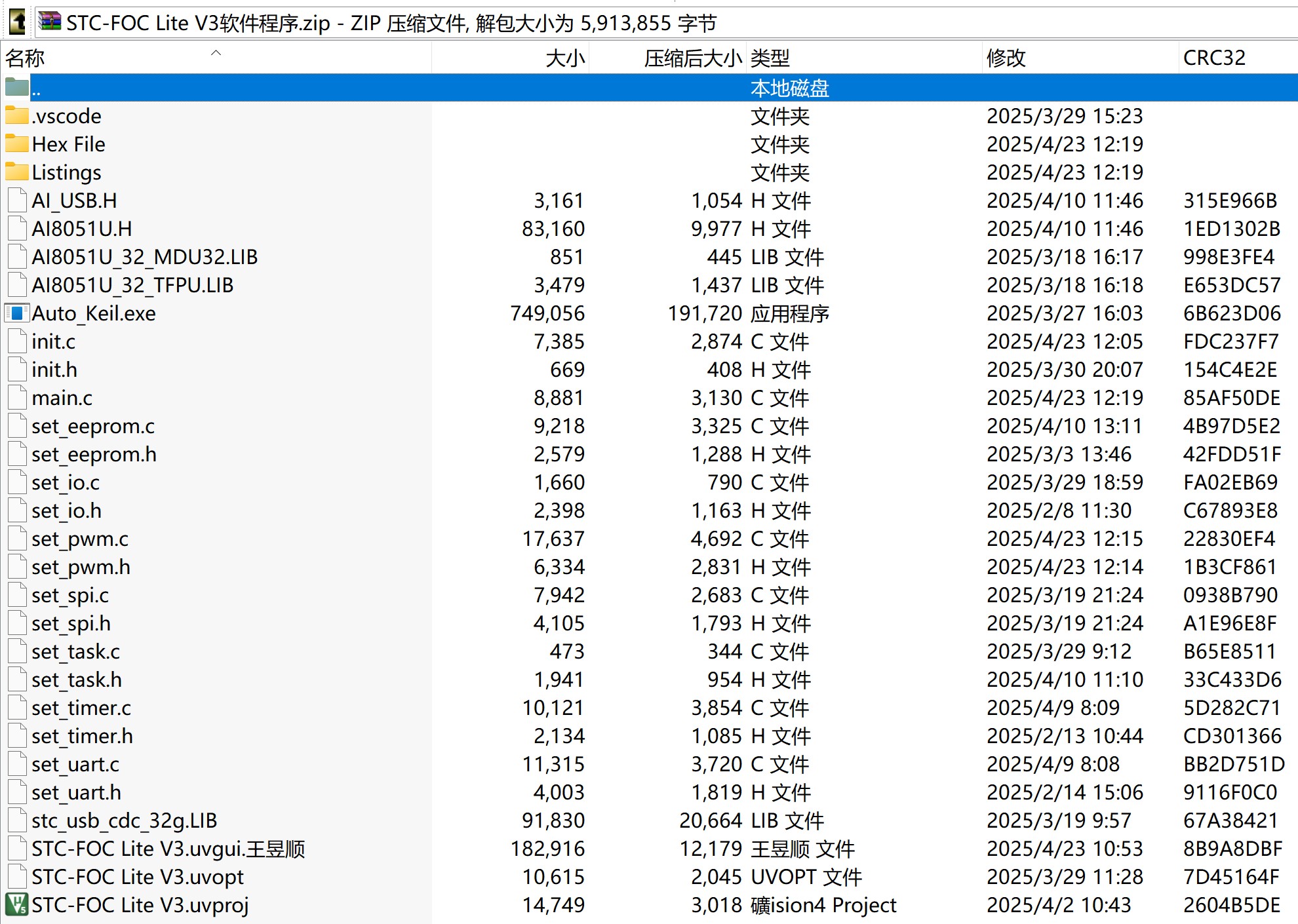

STC-FOC Lite V3-2025年5月26日.zip (1.03 MB, 下载次数: 986)
(新增堵转保护功能并可设置力度
(新增可设置开环校准力矩,适配高KV电机,并修复撤掉PWM信号后仍有概率继续转动的问题,以及下载后不能立刻校准的问题)
版本号可以通过USB-CDC串口菜单中的编译时间查看:

==================================
PCB直接下载此文件可打板(双层板,符合嘉立创免费沉金规则)
ZD2808电机版本: STC-FOC-Lite-V3-PCB.zip (77.44 KB, 下载次数: 792)

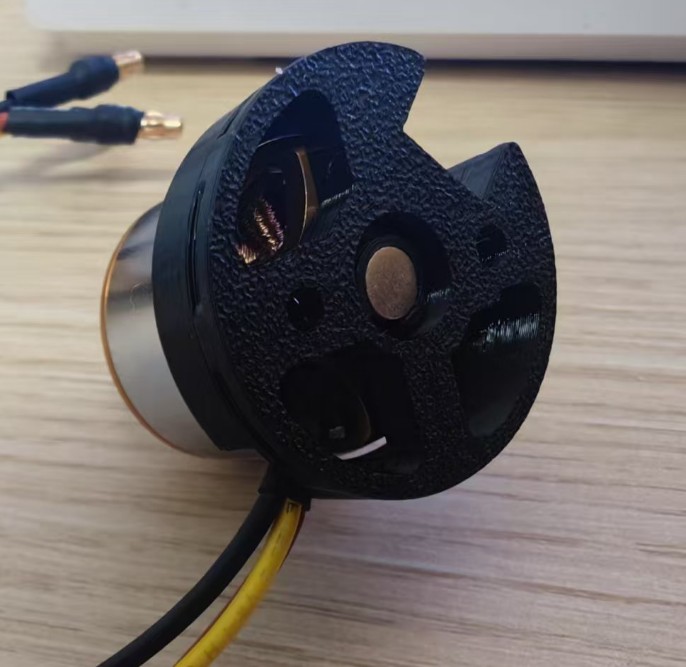

ZD2808电机适配3D打印外壳: STC-FOC Lite V3-3D打印部分零件(适配ZD2808电机).zip (92.89 KB, 下载次数: 513)
==================================
2312A电机版本: Gerber_STC-FOC_Lite_V3(2312A)_2025-05-06.zip (68.94 KB, 下载次数: 504)

==================================

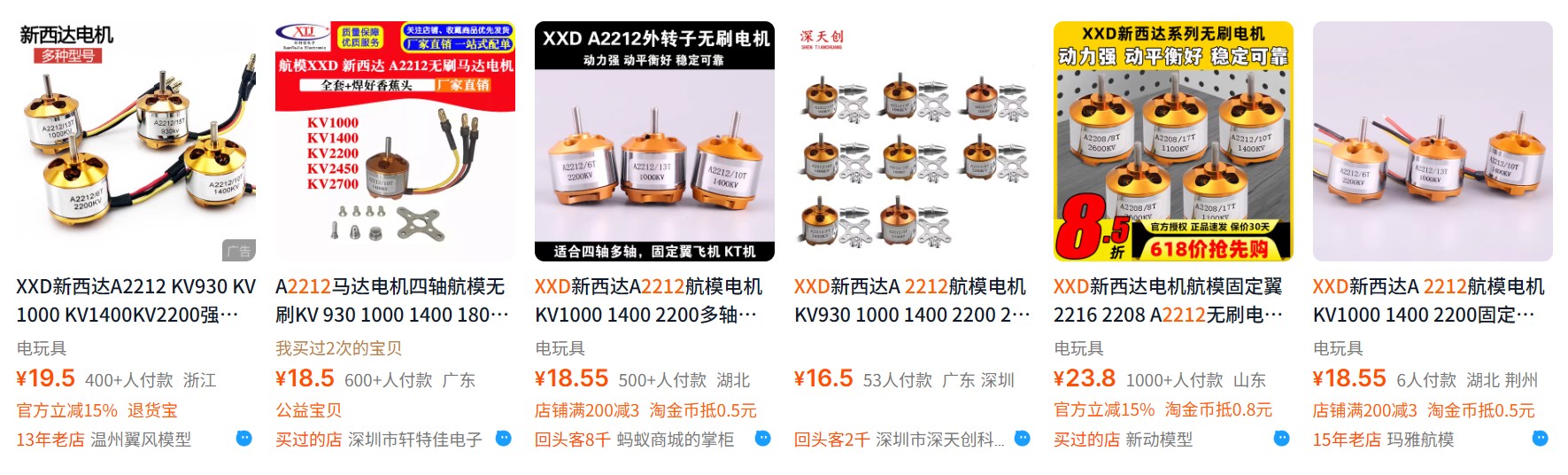

XXD(新西达)电机 2208/2212/2217兼容的3D打印转接座
可兼容上述两种PCB,直接安装
STC-FOC Lite V3 XXD2212系列电机3D打印支架.zip (191.94 KB, 下载次数: 373)
==================================
硬件工程(包含PCB和原理图,需要用立创EDA专业版导入打开)
ProPrj_STC-FOC Lite V3_2025-05-11.epro (187.21 KB, 下载次数: 850)












6 喜欢他/她就送朵鲜花吧,赠人玫瑰,手有余香!

本帖被以下淘专辑推荐:

回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:600
  • 最近打卡:2025-10-31 06:34:52
已绑定手机

87

主题

6407

回帖

1万

积分

超级版主

积分
12068
发表于 2025-10-13 13:25:31 | 显示全部楼层

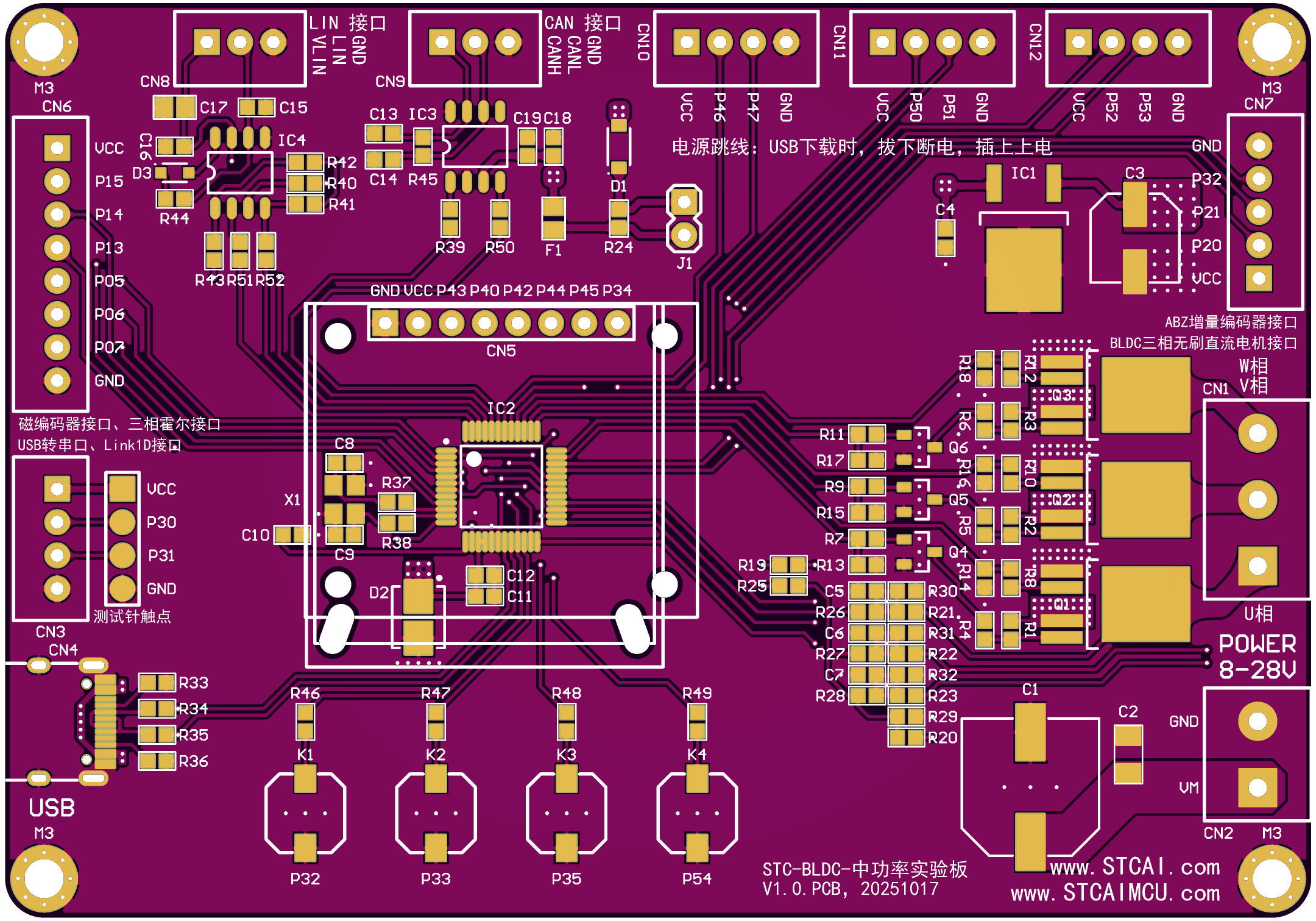

立创EDA 开源工程,本楼附件下载:

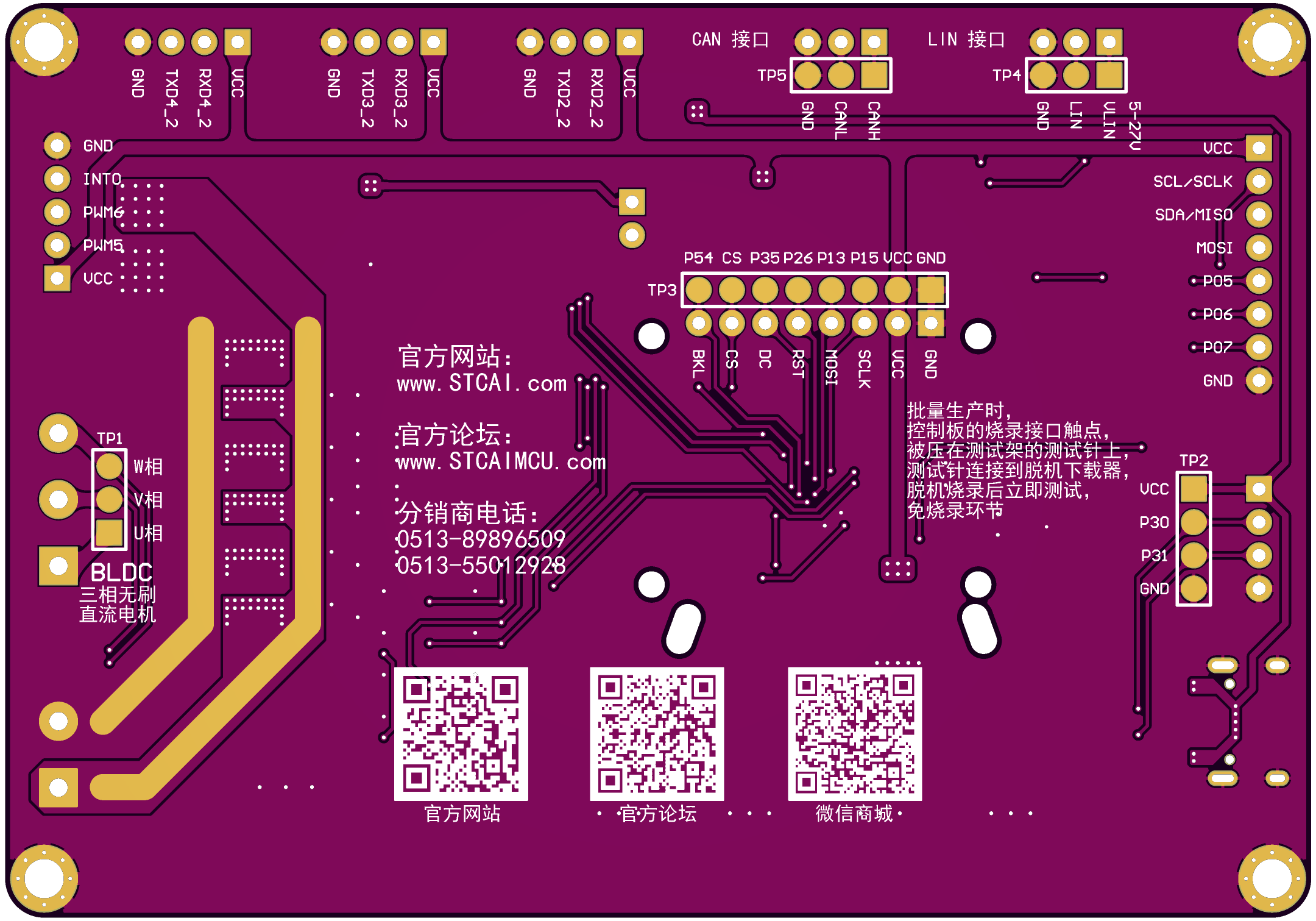

STC-BLDC-中功率-V1.0-20251017
本开发板支持无感FOC电机控制有感外接编码器转子位置反馈方案 !
本开发板支持无感方波六步换相电机控制有感外接编码器转子位置反馈方案 !
为了通用性和考虑到机械装配问题,没有板载磁编码器传感器芯片,


磁编码传感器通过CN6外接,ABZ增量编码器通过CN7外接
支持多种接口的磁编码器,

如SSC(单数据线半双工SPI)接口的TLE5012、SSI接口的MT6701、
SPI接口的MT6816、I2C接口的AS5600等

为增加ABZ增量编码器,驱动电机的PWM改为P22~P27,

P20、P21使用PWM5、PWM6接ABZ增量编码器的AB相信号,INT0接Z信号

为避免六步换相采样和磁编码器冲突,六步换相采样改为CMP+、CMP+_2、CMP+_3
此时六步换相采样和串口3冲突,但还有串口2和串口4可用,影响不大

修改后,FOC采样和六步换相采样的U相采样电阻重复,
原理图的FOC采样U相采样电阻编译屏蔽,共用R21、R30,
由于只有INT0、INT1两个外部中断支持双边沿触发,可使用CN6的P05~P07或CN7接三相霍尔
此时因32G12K128的I/O中断边沿触发不可用,不要使用32G12K128,可以使用32G8K64
某些磁编码传感器除I2C或SPI外还有一些其他的IO,如CE和模拟信号输出,

都可以接到CN6,其中P05、P06有ADC功能


SCH-STC-BLDC-中功率-V1.0-20251017.pdf (417.08 KB, 下载次数: 48)
STC-BLDC-中功率-V1.0-20251017.eprj (2.98 MB, 下载次数: 36)
Gerber-STC-BLDC-中功率-V1.0-20251017.zip (542.79 KB, 下载次数: 25)



回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:344
  • 最近打卡:2025-10-31 08:54:30
已绑定手机

90

主题

3343

回帖

7497

积分

荣誉版主

无情的代码机器

积分
7497
发表于 2025-4-24 11:22:40 | 显示全部楼层
同款电机,打样一块学习学习
三天不学习,赶不上刘少奇~
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:2
  • 最近打卡:2025-04-24 11:26:57

0

主题

1

回帖

38

积分

新手上路

积分
38
发表于 2025-4-24 11:26:57 | 显示全部楼层
学习了
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:4
  • 最近打卡:2025-04-24 11:29:29
已绑定手机

0

主题

6

回帖

72

积分

注册会员

积分
72
发表于 2025-4-24 11:29:29 | 显示全部楼层
厉害
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看II
  • 打卡总天数:24
  • 最近打卡:2025-08-26 23:13:10

2

主题

8

回帖

140

积分

注册会员

积分
140
发表于 2025-4-24 11:30:32 | 显示全部楼层
牛X,学习下
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:8
  • 最近打卡:2025-06-03 11:14:08

8

主题

40

回帖

350

积分

中级会员

积分
350
发表于 2025-4-24 13:36:20 | 显示全部楼层
感谢楼主分享,学习了。之前用arduino主控。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:240
  • 最近打卡:2025-10-30 20:56:23

6

主题

55

回帖

715

积分

高级会员

积分
715
发表于 2025-4-24 14:30:29 | 显示全部楼层
项目中少了个def.h头文件, 应该是定义BYTE等数据类型的

点评

[attachimg]95107[/attachimg] 更新到最新的Ai-ISP软件,然后重新添加一次单片机头文件即可解决这个问题 [attachimg]95110[/attachimg]  详情 回复 发表于 2025-4-24 14:42
STC32G配置包:https://gitee.com/main.c/SxPackages.STC32G
STC8配置包:https://gitee.com/main.c/SxPackages.STC8
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:604
  • 最近打卡:2025-10-30 10:25:05
已绑定手机
已实名认证

121

主题

2941

回帖

7621

积分

版主

积分
7621
发表于 2025-4-24 14:42:49 | 显示全部楼层
xinxi*** 发表于 2025-4-24 14:30
项目中少了个def.h头文件, 应该是定义BYTE等数据类型的

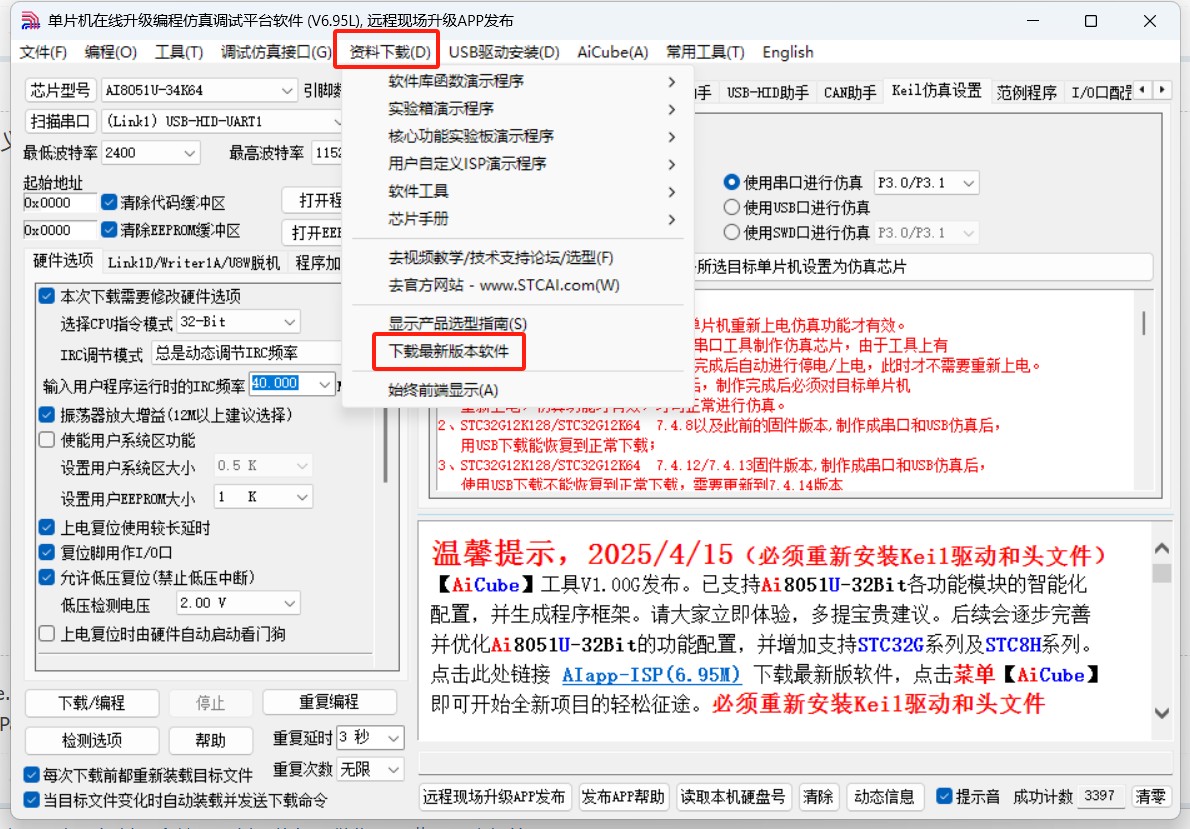

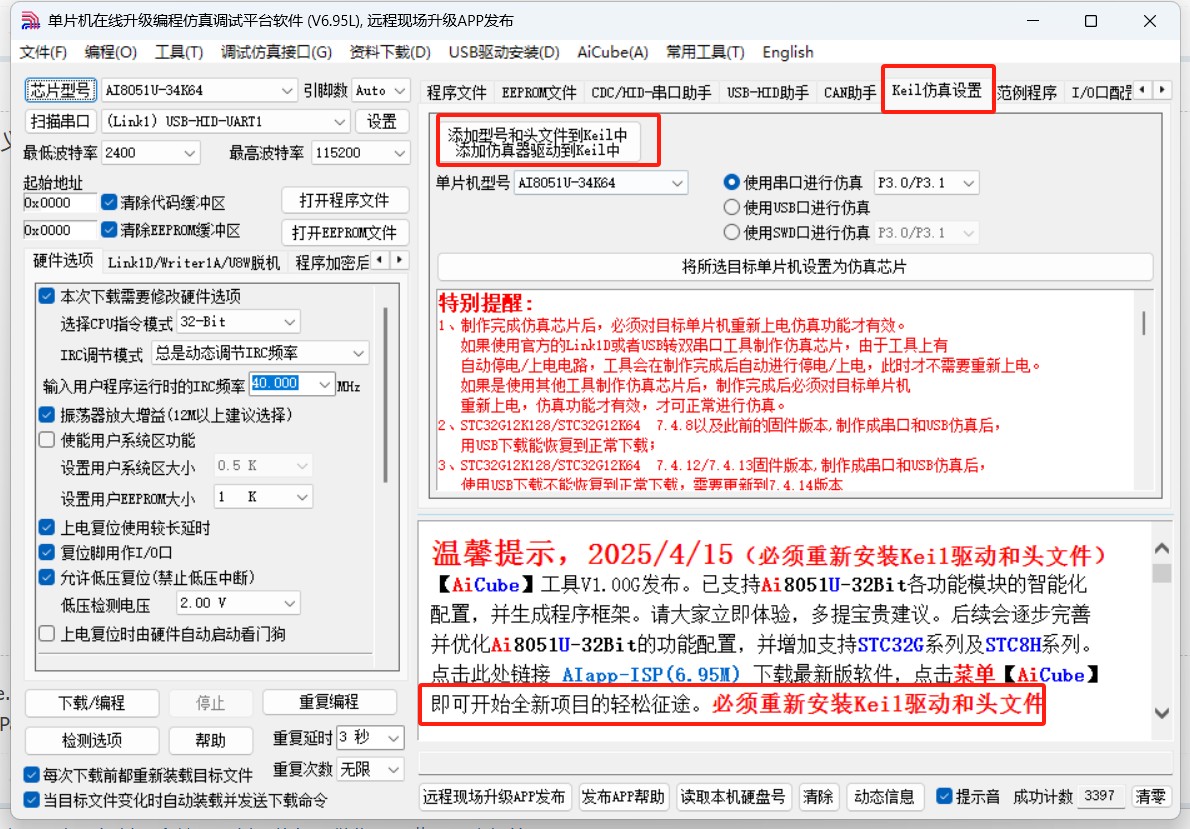

更新到最新的Ai-ISP软件,然后重新添加一次单片机头文件即可解决这个问题


回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:185
  • 最近打卡:2025-10-15 10:52:02

0

主题

4

回帖

636

积分

高级会员

积分
636
发表于 2025-4-24 15:02:46 | 显示全部楼层
厉害
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:240
  • 最近打卡:2025-10-30 20:56:23

6

主题

55

回帖

715

积分

高级会员

积分
715
发表于 2025-4-24 15:38:20 | 显示全部楼层
王*** 发表于 2025-4-24 14:42
更新到最新的Ai-ISP软件,然后重新添加一次单片机头文件即可解决这个问题

...

集成到库里了原来
STC32G配置包:https://gitee.com/main.c/SxPackages.STC32G
STC8配置包:https://gitee.com/main.c/SxPackages.STC8
