遇到的一个时钟问题，不能启用PLL时钟 | 用AiCube 配置时钟树

乘风***

guangseen 发表于 2025-6-16 14:16
管脚设置确实是搞错了，但和系统运行没关系。我刚才重新试了，还是不能运行。P47也没有频率输出。 ...

我看你前面提过使用擎天柱测试，但是擎天柱没有拉出P4.7引脚。
我将例子再修改输出脚为P5.6，这样方便使用示波器测量。

直接烧录附件例程包里面的hex文件到擎天柱板子上测试。
烧录时IRC频率设置24MHz。
如果使用AiCube重新生成代码的话，记得要更换USB lib文件。

神***

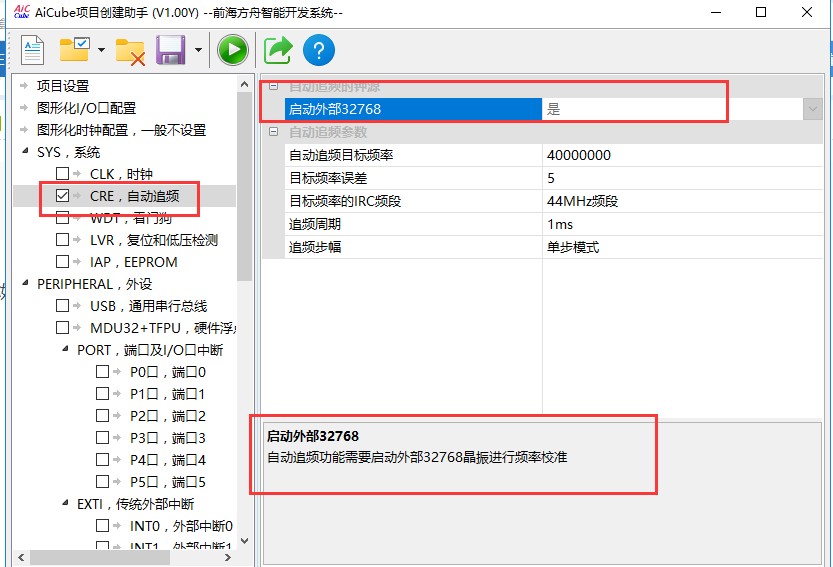

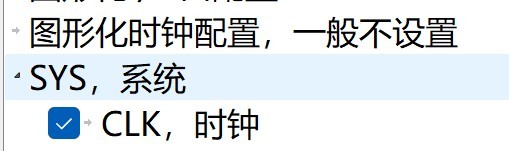

如果有对【图形化时钟配置，一般不设置】，
进行了时钟树的配置，
那下面的【CLK, 时钟】部分也要被选中

Forest***

神*** 发表于 2025-6-16 14:46
如果有对【图形化时钟配置，一般不设置】，
进行了时钟树的配置，
那下面的【CLK, 时钟】部分也要被选中

是有勾选的。 擎天柱有P47的，连在nRESET复位开关上的。当然改成P56也可以，这些我觉得都不影响系统运行。

你那边系统可以正常运行吗，运行起来的话P21和P27会交替闪亮，频率是1Hz。

神***

https://www.stcaimcu.com/forum.p ... 8469&pid=171607
