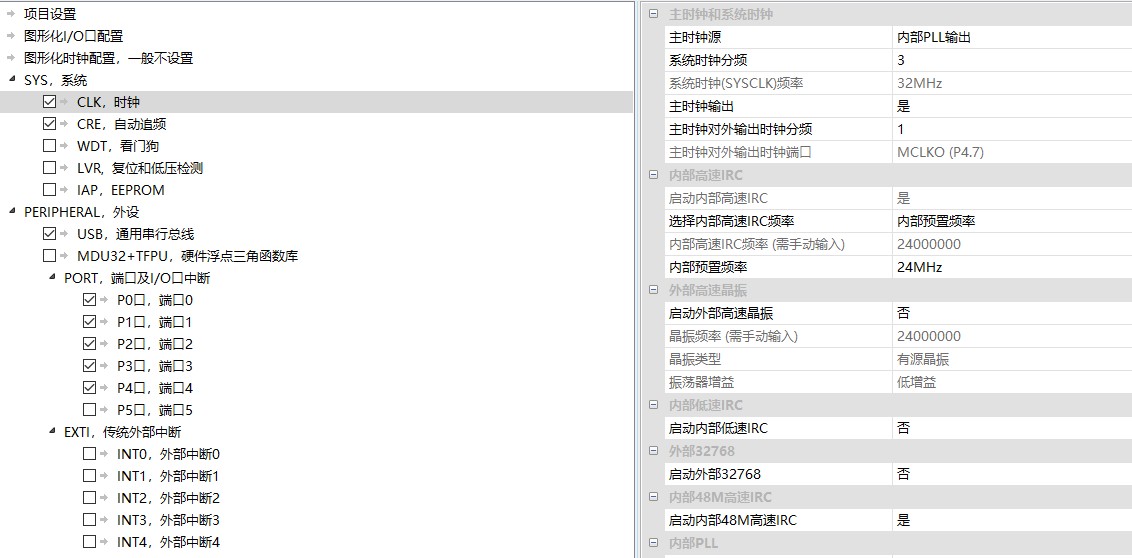

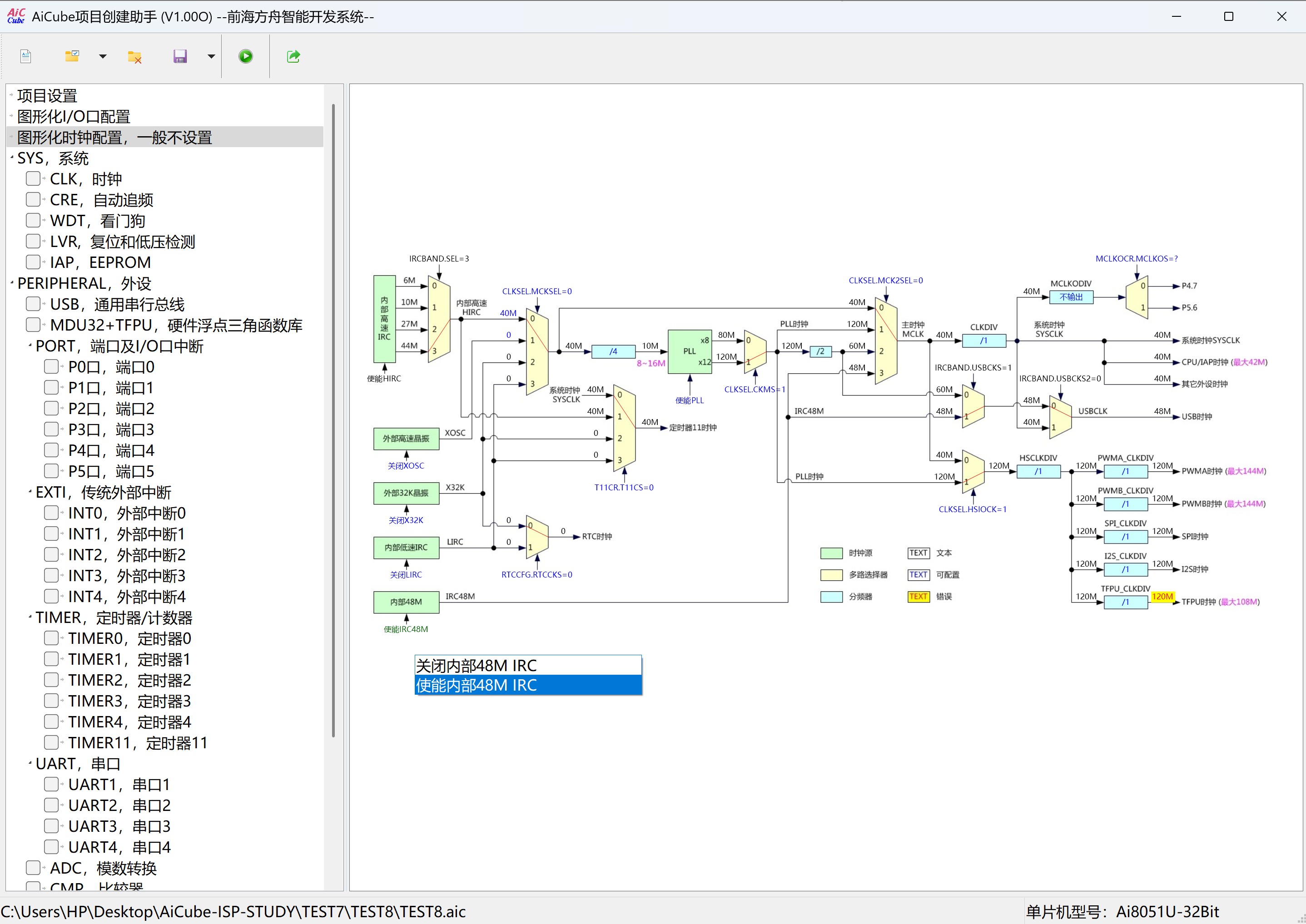

遇到的一个时钟问题，不能启用PLL时钟 | 用AiCube 配置时钟树

guang*** · 发表于 4 天前

1.基本情况：MCU STC8051U PDIP40; VCC=5V;
更新后的硬件选项为:
  . 系统ISP工作频率: 24.000MHz
  . 内部IRC振荡器的频率: 24.000MHz
  . 掉电唤醒定时器的频率: 35.725KHz
  . 振荡器放大增益使能
  . 用户EEPROM大小被设置为 1 K
  . P3.2和P3.3与下次下载无关
  . 上电复位时增加额外的复位延时
  . 复位引脚用作普通I/O口
  . 检测到低压时复位
  . 低压检测门槛电压 : 2.00 V
  . 上电复位时,硬件不启动内部看门狗
  . 上电自动启动内部看门狗时的预分频数为 : 256
  . 空闲状态时看门狗定时器停止计数
  . 下次下载用户程序时,将用户EEPROM区一并擦除
  . 下次下载用户程序时,没有相关的端口控制485
  . 下次下载时不需要校验下载口令
  . 内部参考电压: 1193 mV (参考范围: 1100~1300mV)
芯片出厂序列号 : F8B4C8FD0299FA
  单片机型号: STC8051U-34K64

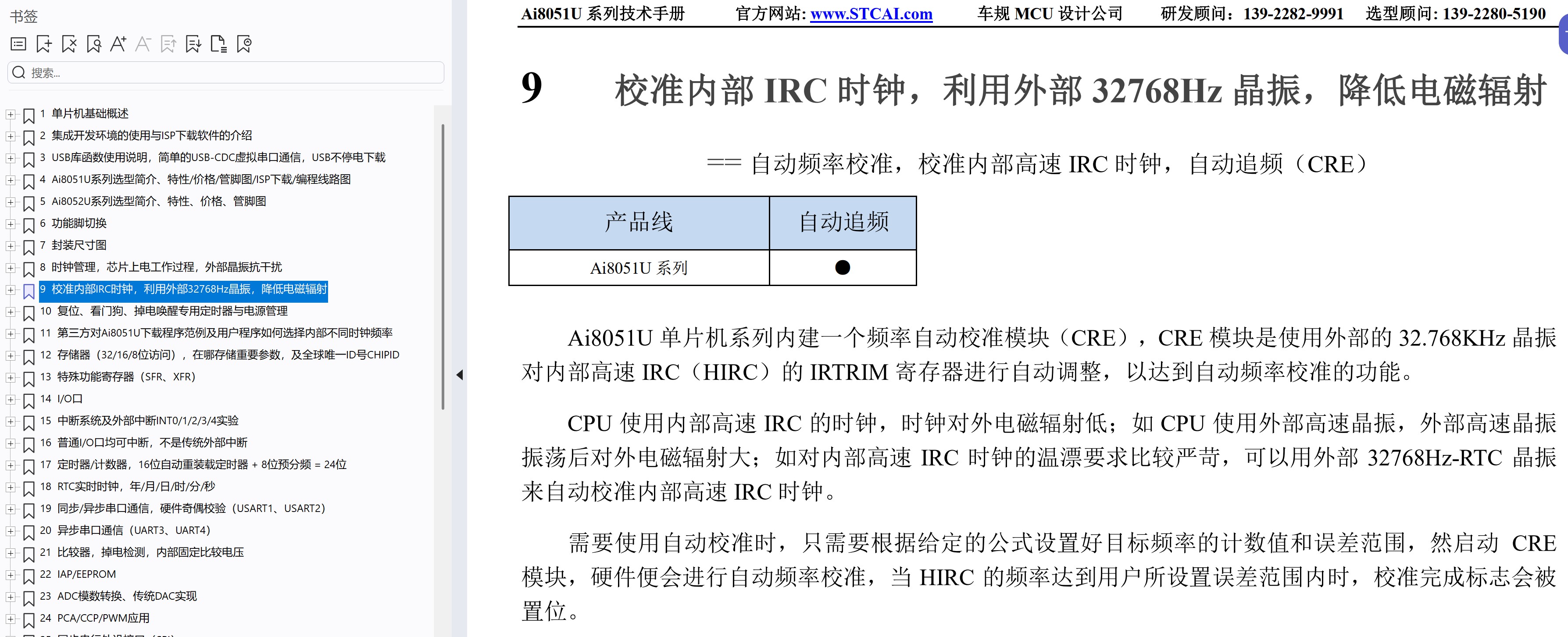

2. 问题介绍：使用内部IRC时钟和48MHZ时钟都没问题，但无法使用PLL时钟做为系统时钟，usb时钟和IO时钟。计划使用PLL96MHZ三分频后作为SYSCLK，2分频后为USBCLK，不分频到IO和TFPU。
之前使用最小系统时可以运行，但时有时无，有时PLL能启动。不知是硬还是软件问题，目前已在制做新的最小系统进行测试，代码方面参考的例程，请大家帮忙分析一下哪里有问题。P4.7脚有时输出8MHz的时钟。

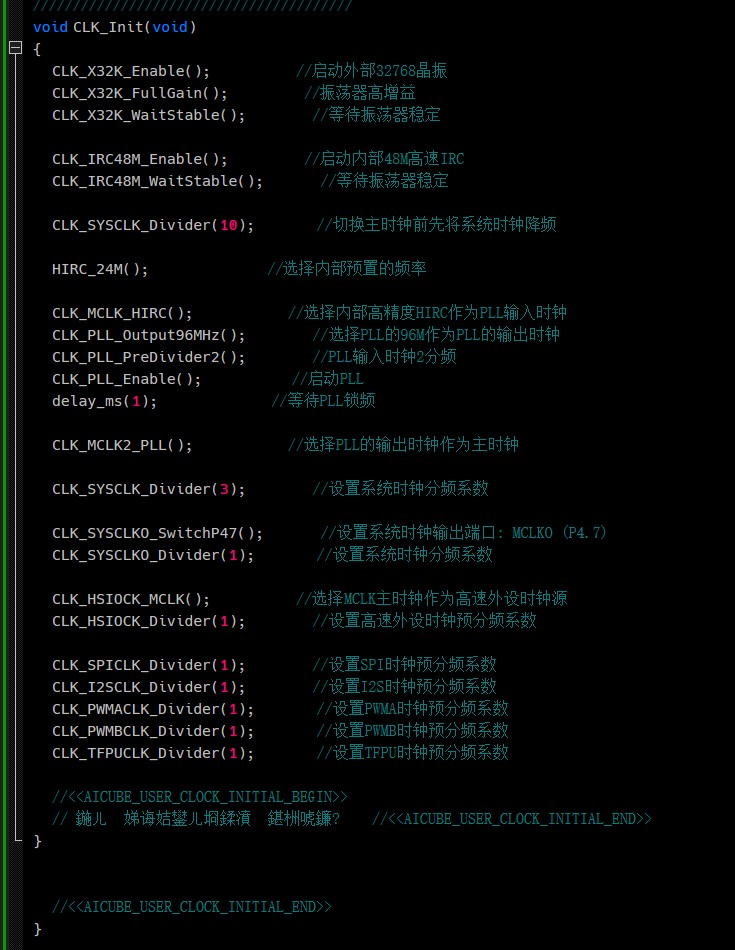

void clk_delay(void) //100us @ 24MHz
{
unsigned char data i, j;

i = 3;
j = 82;
do
{
      while (--j);
} while (--i);
}

HIRCCR = 0x80;       //打开IRC高速时钟
while(!(HIRCCR&0x01));    //等待内部IRC时钟稳定
CLKSEL &=0X7F;       //选择PLL输出为96MHz
USBCLK &= 0X1f;    //关闭PLL倍频器,清除分频器设置为00
USBCLK |= 0X20;       //设置PLL输入分频器2分频
USBCLK |= 0X80;       //打开PLL倍频器
clk_delay();
CLKDIV = 0X03;       //MCLK时钟3分频后送SYSCLK
CLKSEL &= 0XF0;       //清除数据
CLKSEL |= 0X04;    //PLL输出到系统时钟分频器
IRCBAND &= 0x3f; //选通USB PLL/2 时钟
HSCLKDIV = 0x01;    //IO时钟不分频 96 MHz
CLKSEL |= 0X40;       //选择PLL为IO时钟, IRC为系统时钟
MCLKOCR = 0X01;       //SYSCLK原频输出到P4.7

以上，谢谢。

神*** · 发表于 4 天前

AI8051U:
USB用自己的 48MHz, 不要跟其他时钟共享
CPU 时钟独立《= 40MHz
其他 PWM/TFPU的 PLL时钟，从 CPU时钟分频率后PLL过来

王*** · 发表于 4 天前

需要提前进入给分频，并且打开PLL后需要等待大概2ms以上稳定时间.
因为你这个代码会出现再设置CLKDIV前，存在超过42Mhz时钟的情况给到了内核，
此时就会导致内核执行混乱异常重启。

所以需要先打开CLKDIV的分频，再切换到PLL

guang*** · 发表于 4 天前

王*** 发表于 2025-6-12 13:36
需要提前进入给分频，并且打开PLL后需要等待大概2ms以上稳定时间
因为你这个代码会出现再设置CLKDIV前，存 ...

我的代码是这样的啊，先设置的分频再进行选择的。
CLKDIV = 0X03;       //MCLK时钟3分频后送SYSCLK
CLKSEL &= 0XF0;       //清除数据
CLKSEL |= 0X04;    //PLL输出到系统时钟分频器

我之前也试过把启动PLL倍频器放到最后，还是不行。
