STC32G144K246 实验箱 讨论稿，20251020 | Ai8052U

hu_ji***

haiya*** 发表于 2025-6-13 14:52
没有引出针脚，只能使用板载资源

如果空间有限，要不建议他们哪怕是做焊盘也好？

hu_ji***

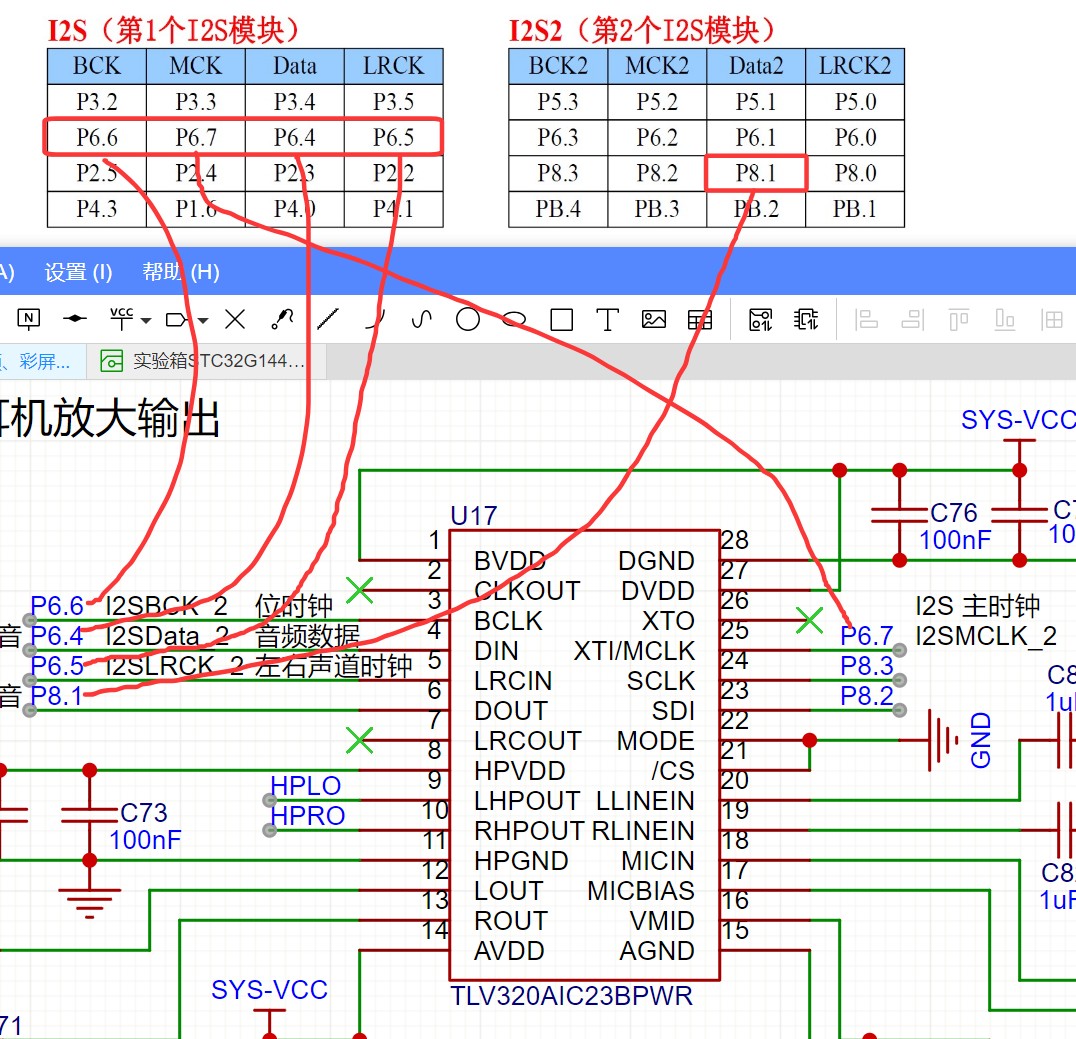

音频部分，我想提几点，不知对否：
1、IIS录音和IIS播放都是用IIS2通道，如果到时候需要录和放同时（比如微信打电话），都用IIS2通路是否可行？是不是需要将AI8052U的IIS的入和出，可以分两路分别进入，比如：录的时候用IIS1,播放时使用IIS2。如果入和出分开两路，LRCK/BCLK共用，TLV320AIC23BPWR的DIN/DOUT就分别接AI8052U的两路IIS的IIS_DATA；

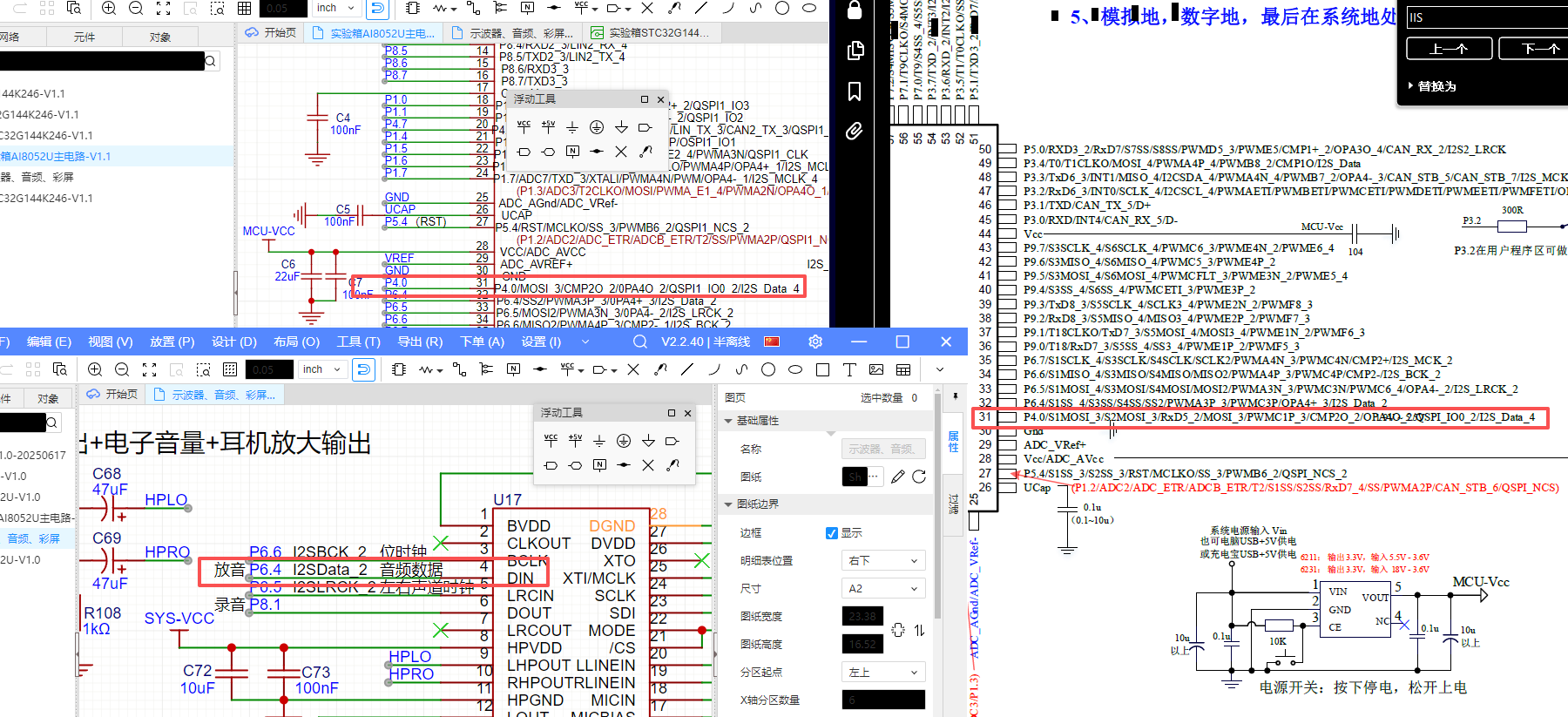

2、另外，原理图中IIS2的DATA是否应该是接第31脚，即P40?如截图；
3、开发板如果按第一种方式，可否考虑将IIS1和IIS2的引脚引出来，方便用户到时候自己接别的codec？；

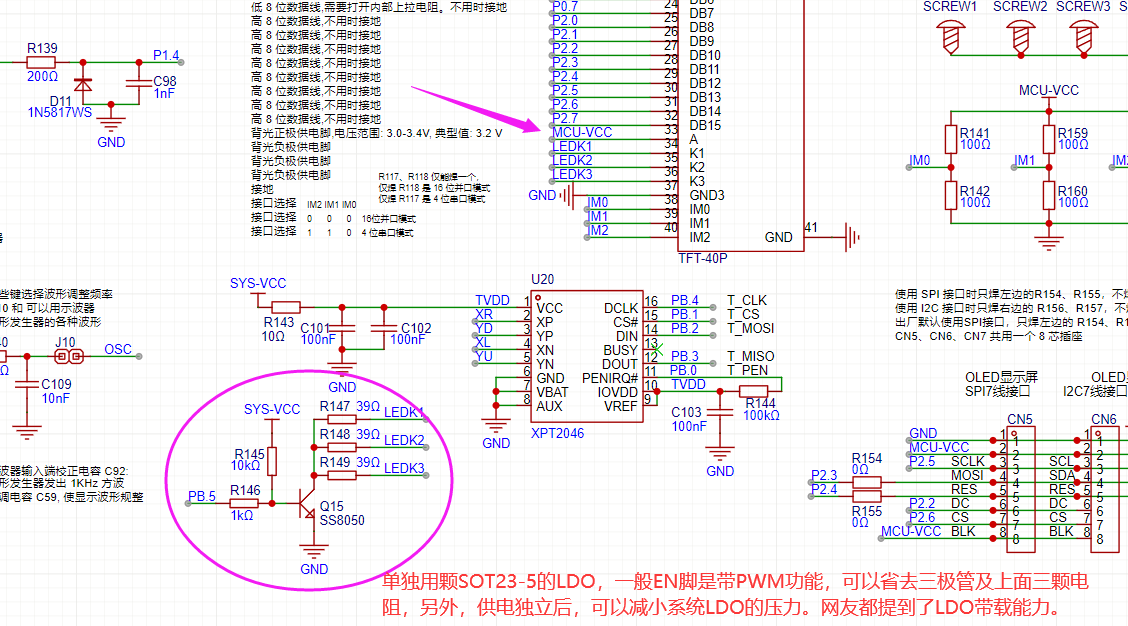

4、关于供电，网友都提到了LDO500mA是否带得动。其实整机电流耗电最大，估计是屏那一块。建议把屏背光供电单独供电，具体方式在插图中；

Debu***

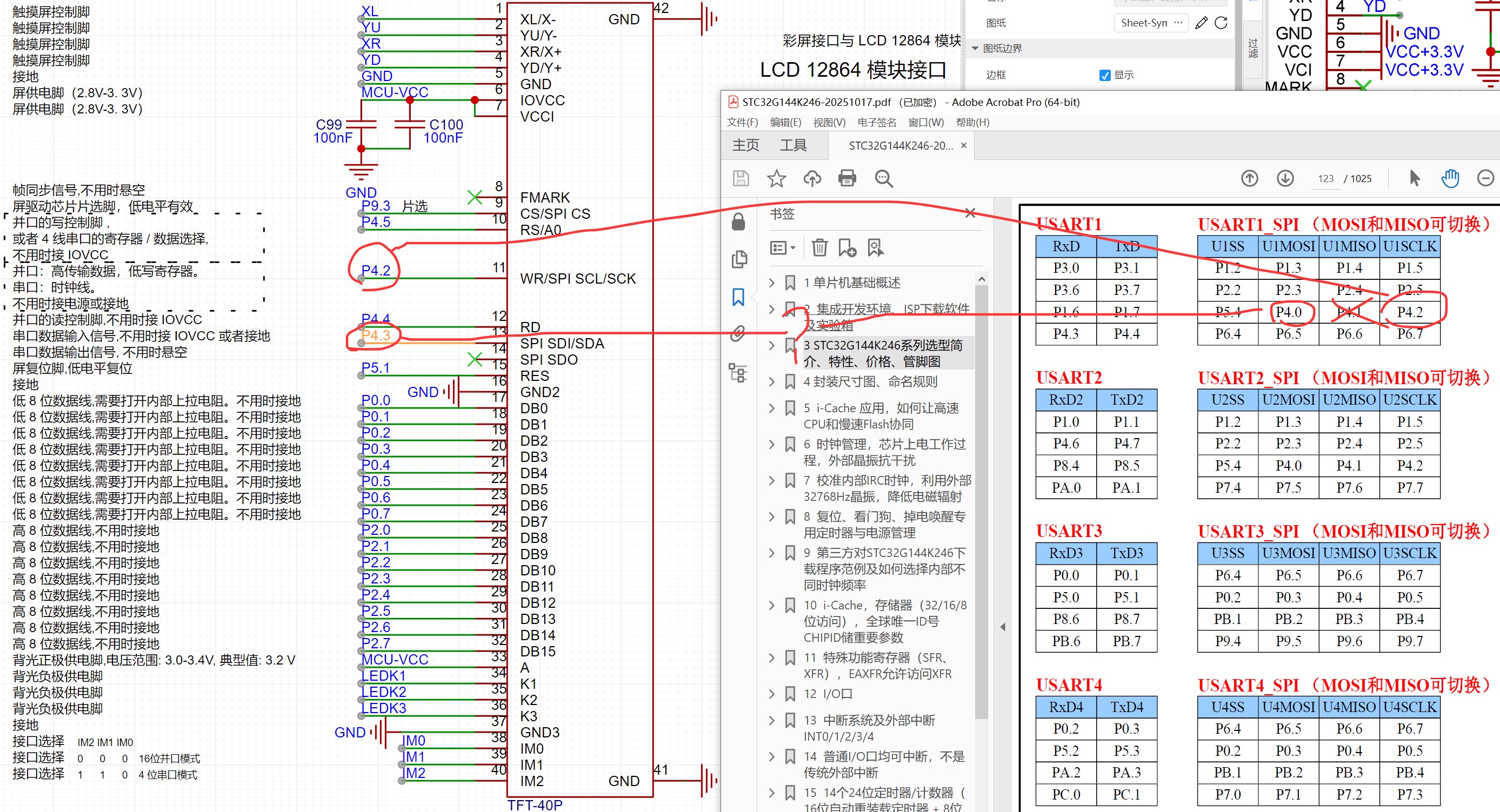

TFT 屏 40P FPC 连接器，脚位不能同时兼容LCM和SPI

陈工：功能要太多，脚位严重不足，加跳线又怕增加复杂度，用起来也麻烦

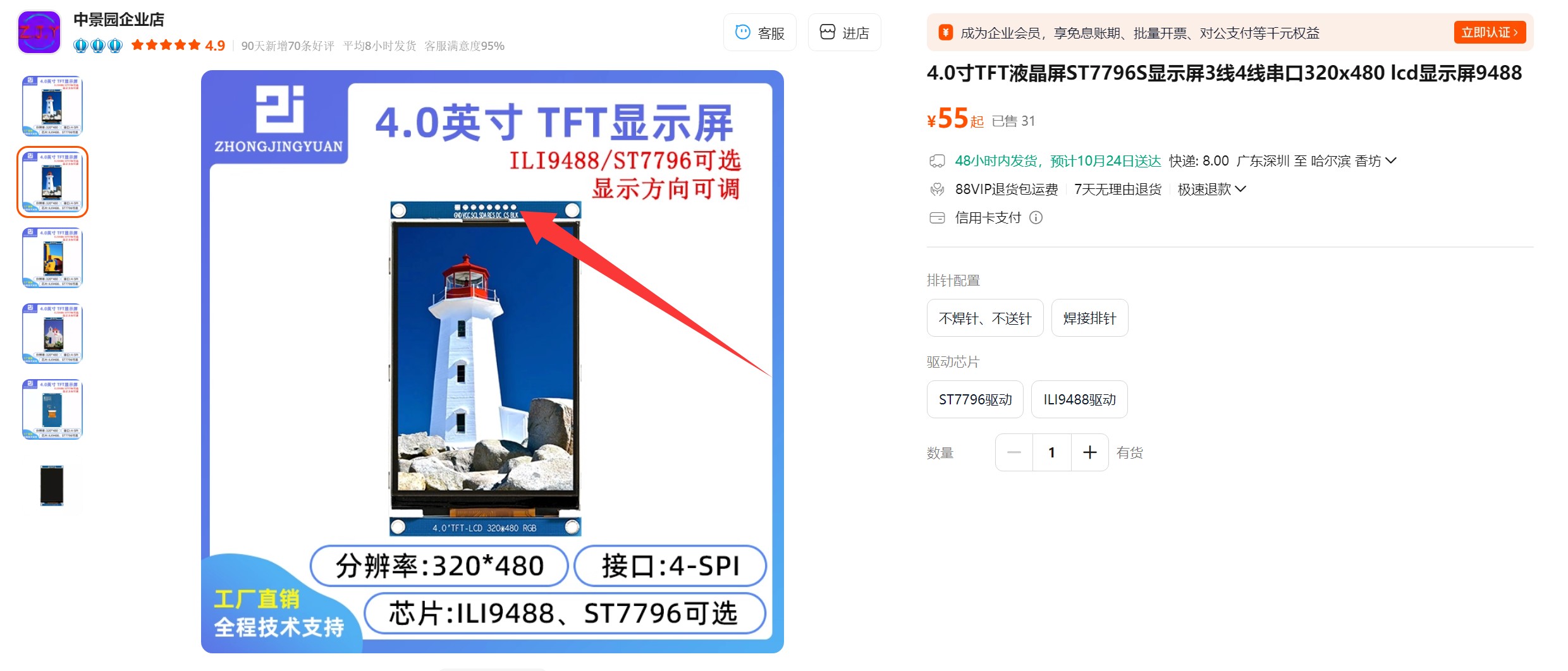

40P 接口取消支持SPI，中景园也有SPI接口的大屏，可以使用排针接口

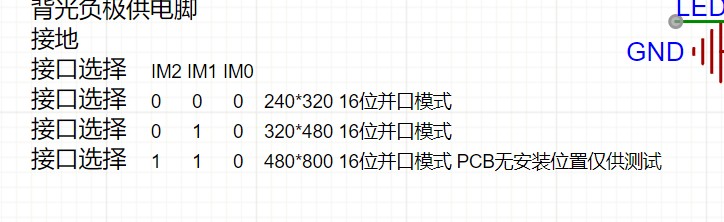

40P 接口支持不同分辨率TFT屏跳线设置如下：

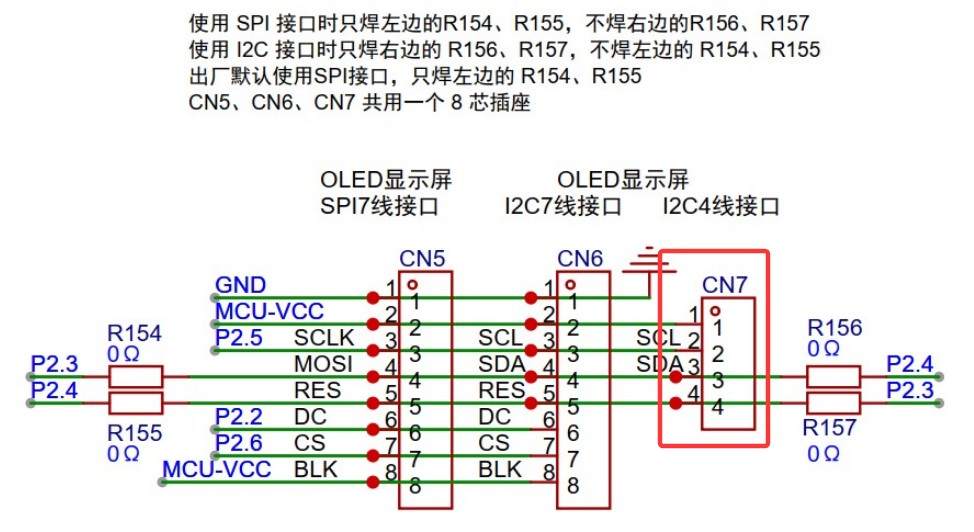

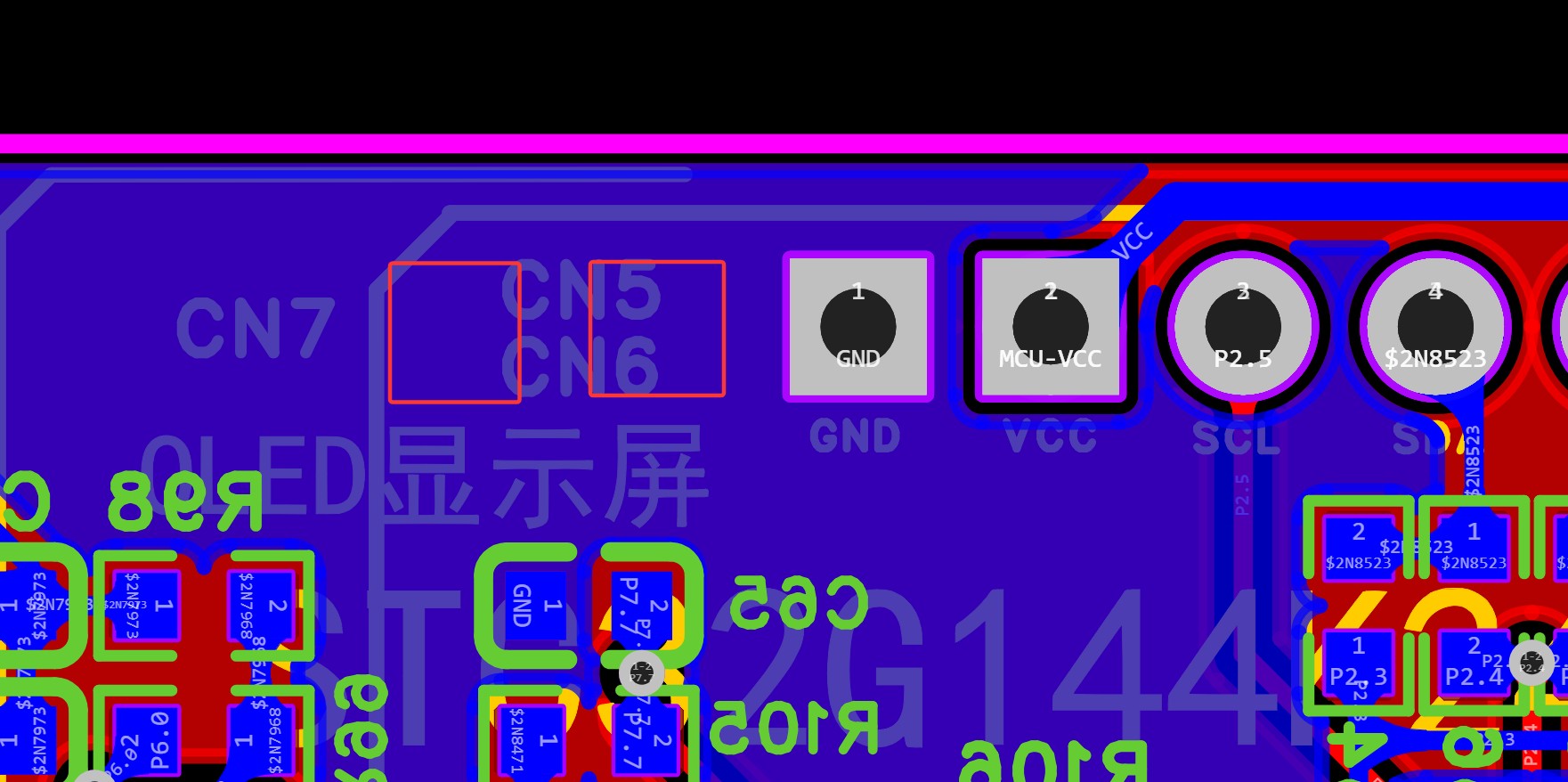

CN7错位，应为GND、VCC、SCL、SDA

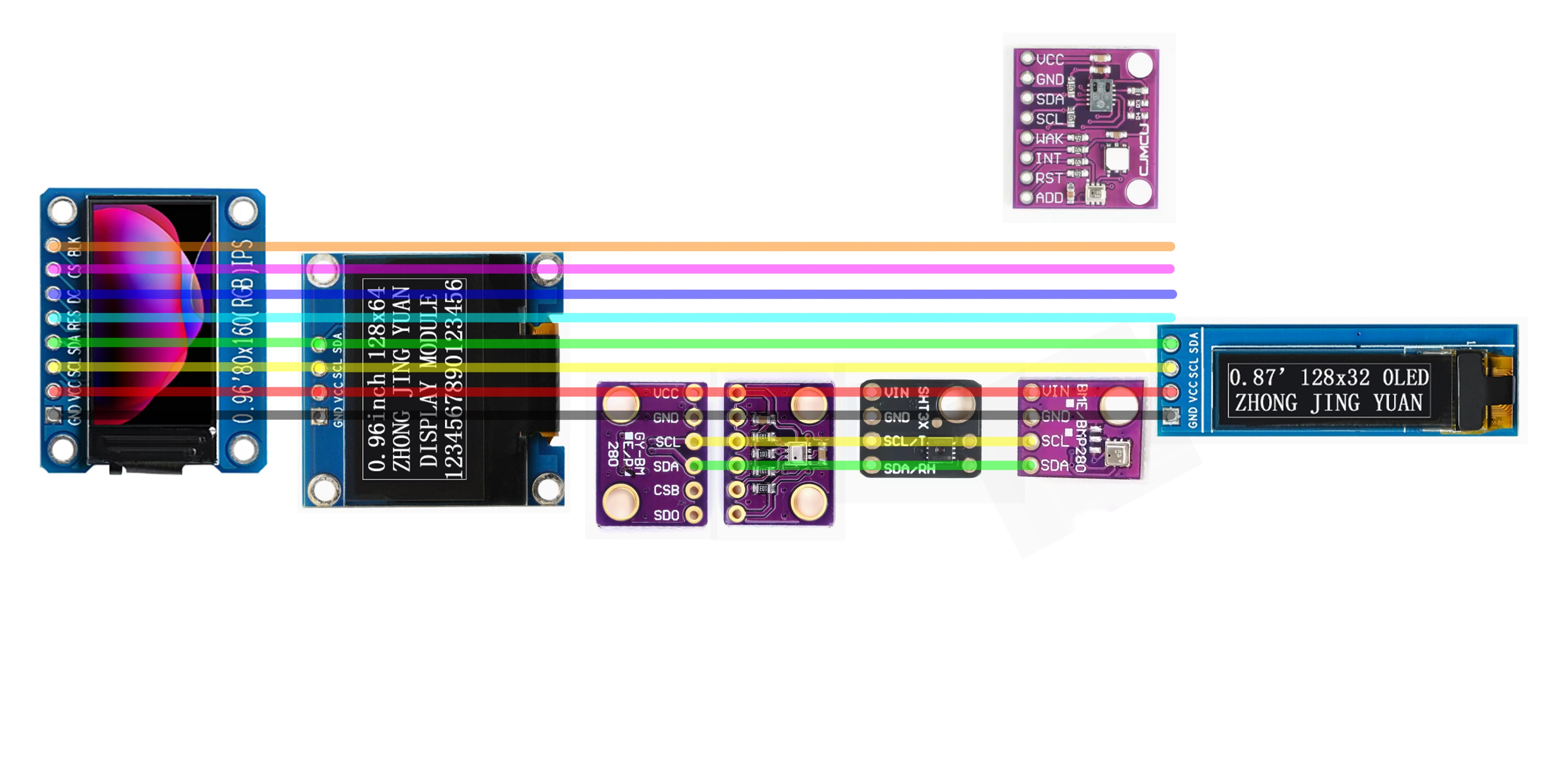

考虑到传感器模块兼容问题，建议再加两个排针



支持如下传感器：

TVOC CO2 CH2O 传感器模块

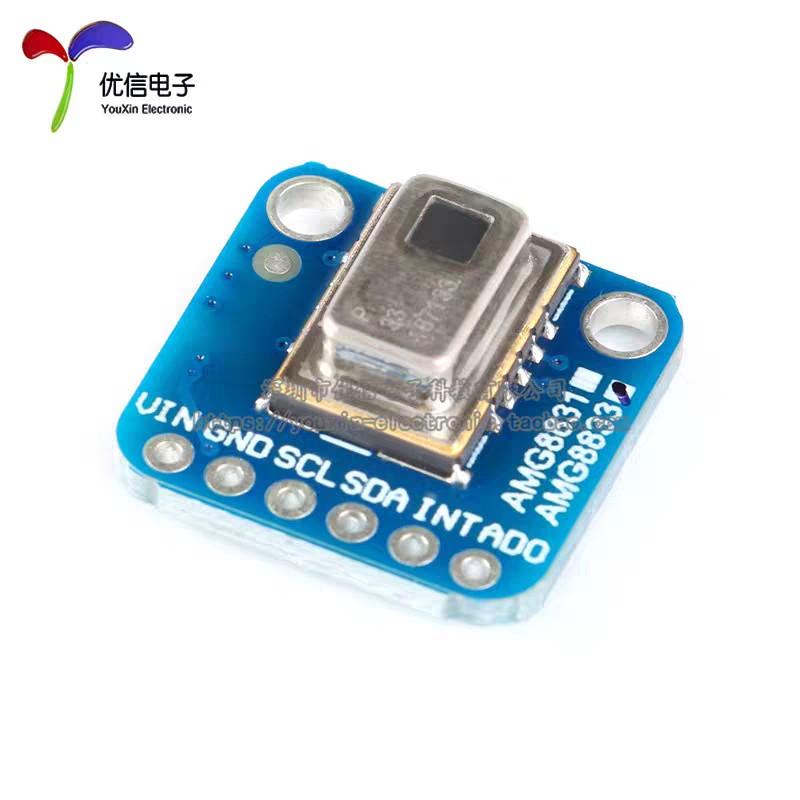

热成像模块，INT和AD0可以不接

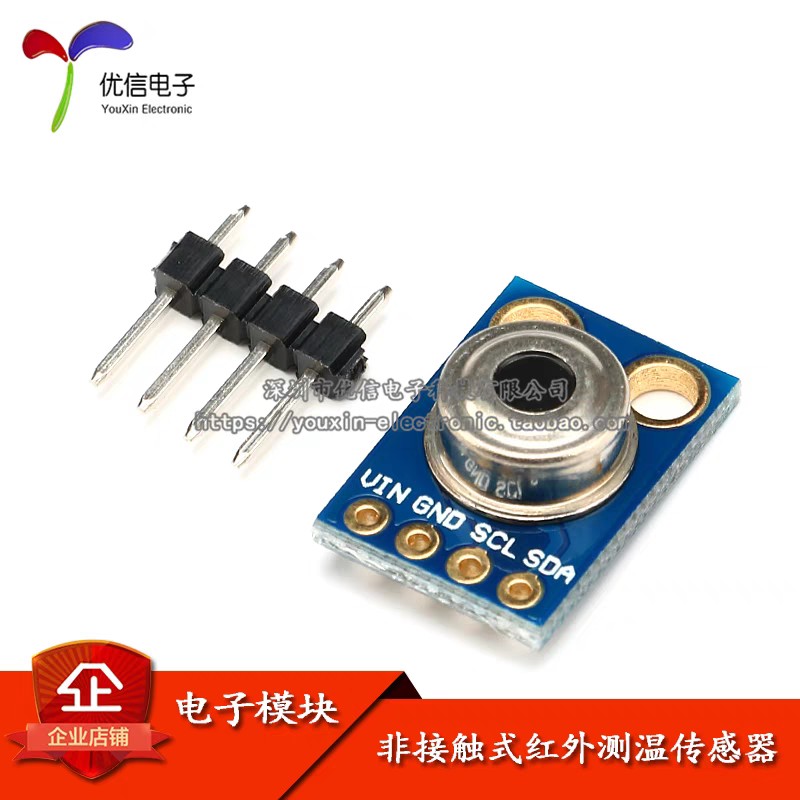

红外测温模块

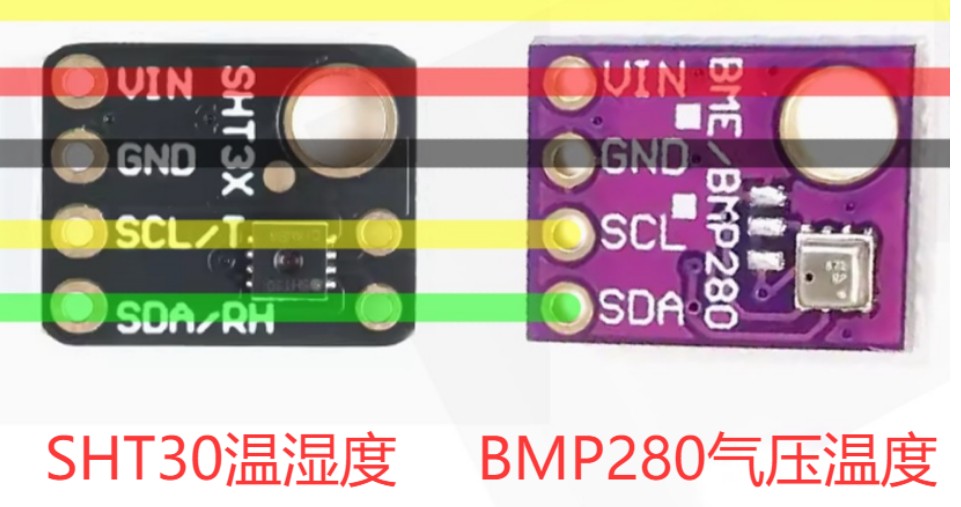

VIN GND SCL SDA这个脚位似乎已经形成标准了，我觉得应该支持一下

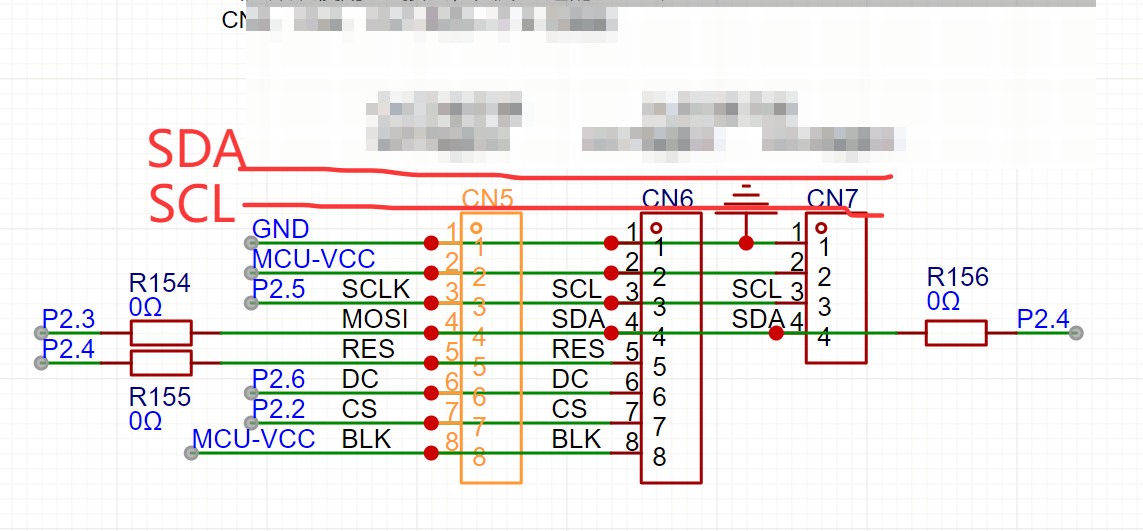

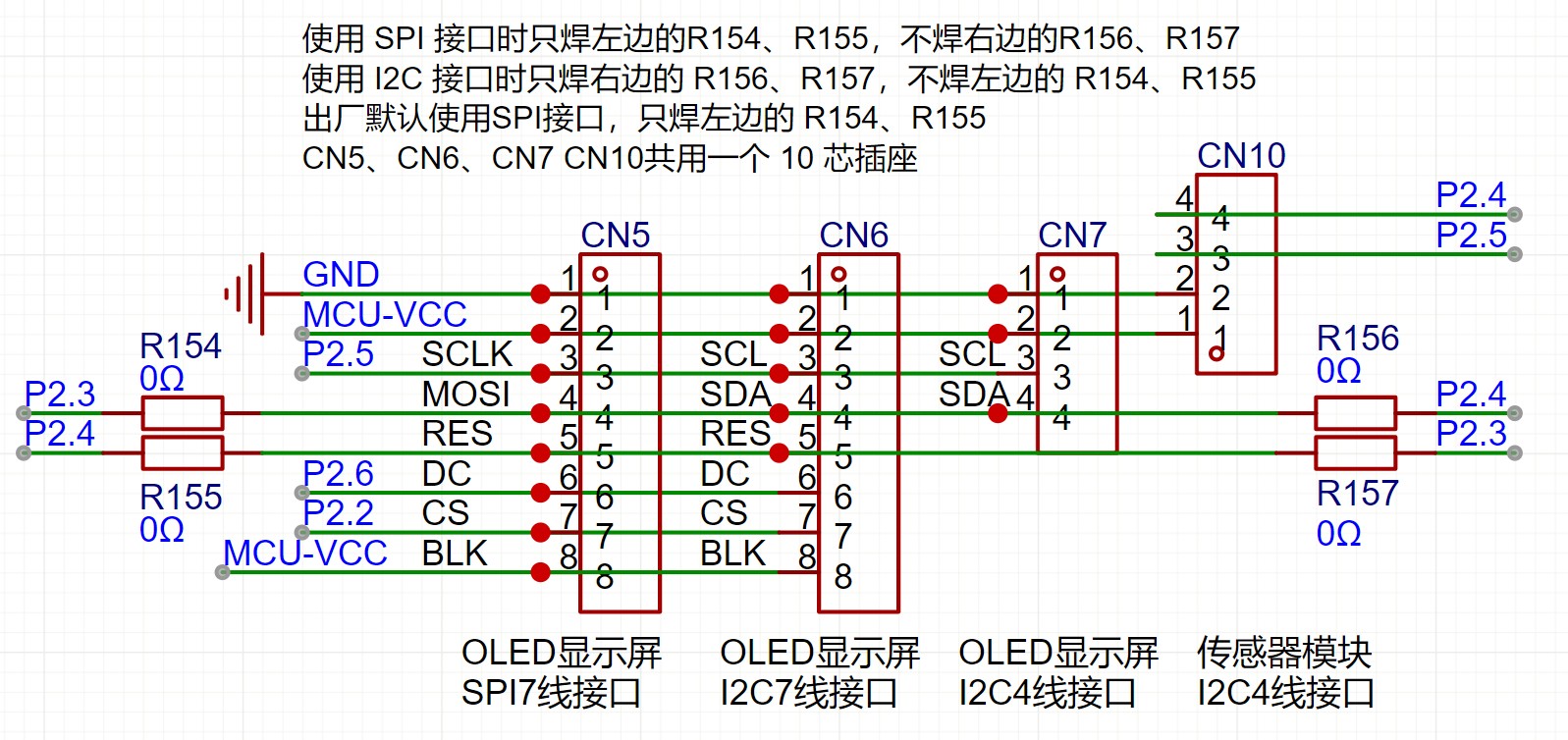

修改后如下：

Debu***

hu_ji*** 发表于 2025-10-21 00:16
音频部分，我想提几点，不知对否：
1、IIS录音和IIS播放都是用IIS2通道，如果到时候需要录和放同时（比如微 ...

I2S播放是用I2S1的，录音用I2S2
I2S是支持I2S2的BCK和LRCK同步到I2S1的

Debu***

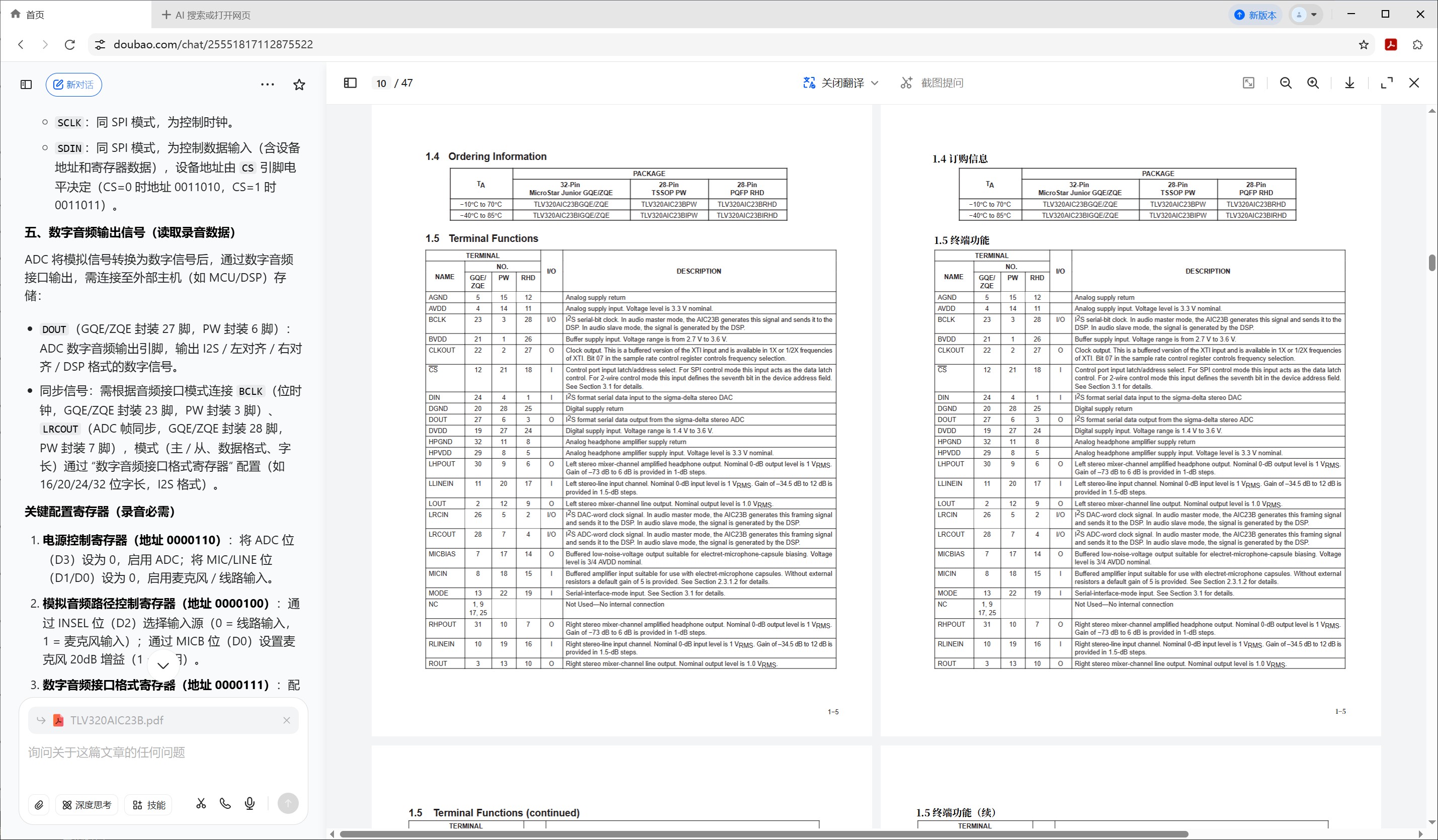

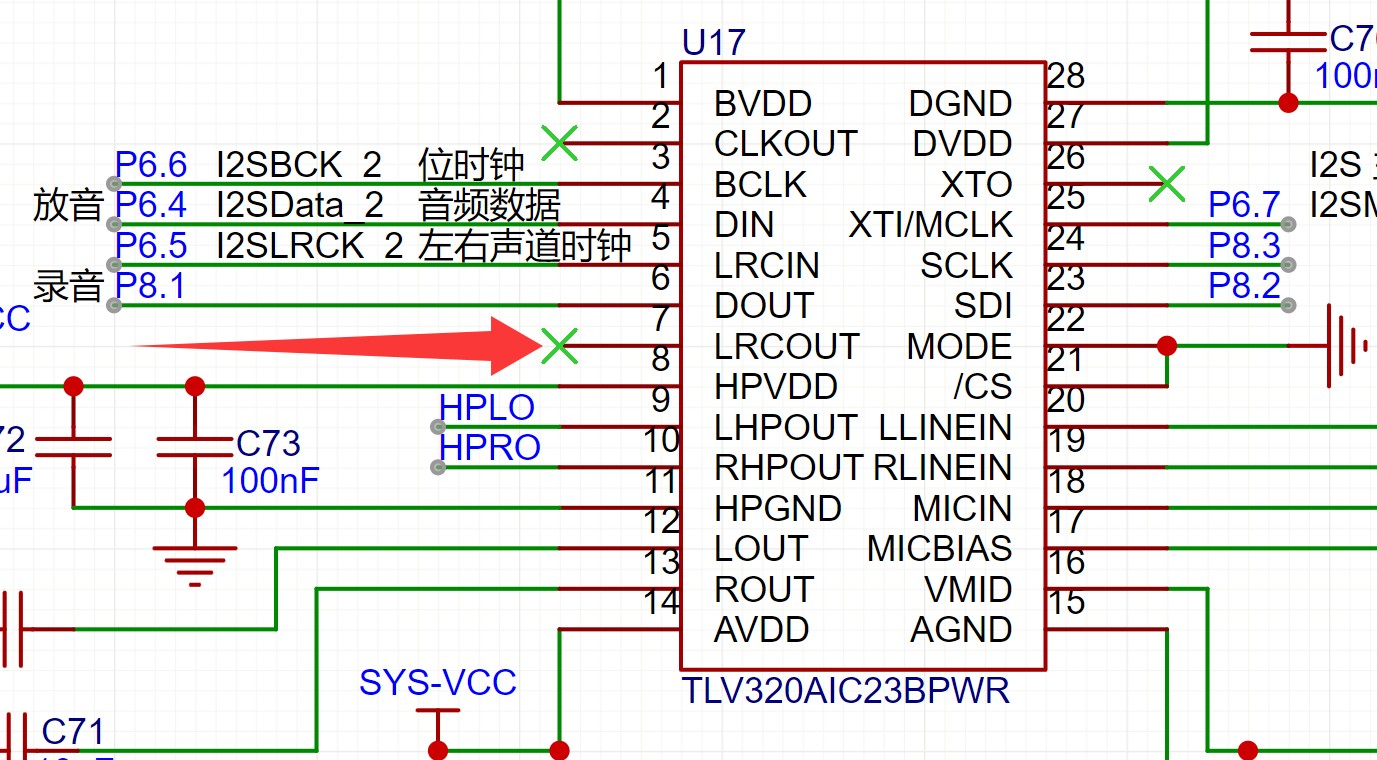

LRCOUT要接，录音的帧同步信号（左右分离时钟）是codec产生的，不一定和LRCIN同步

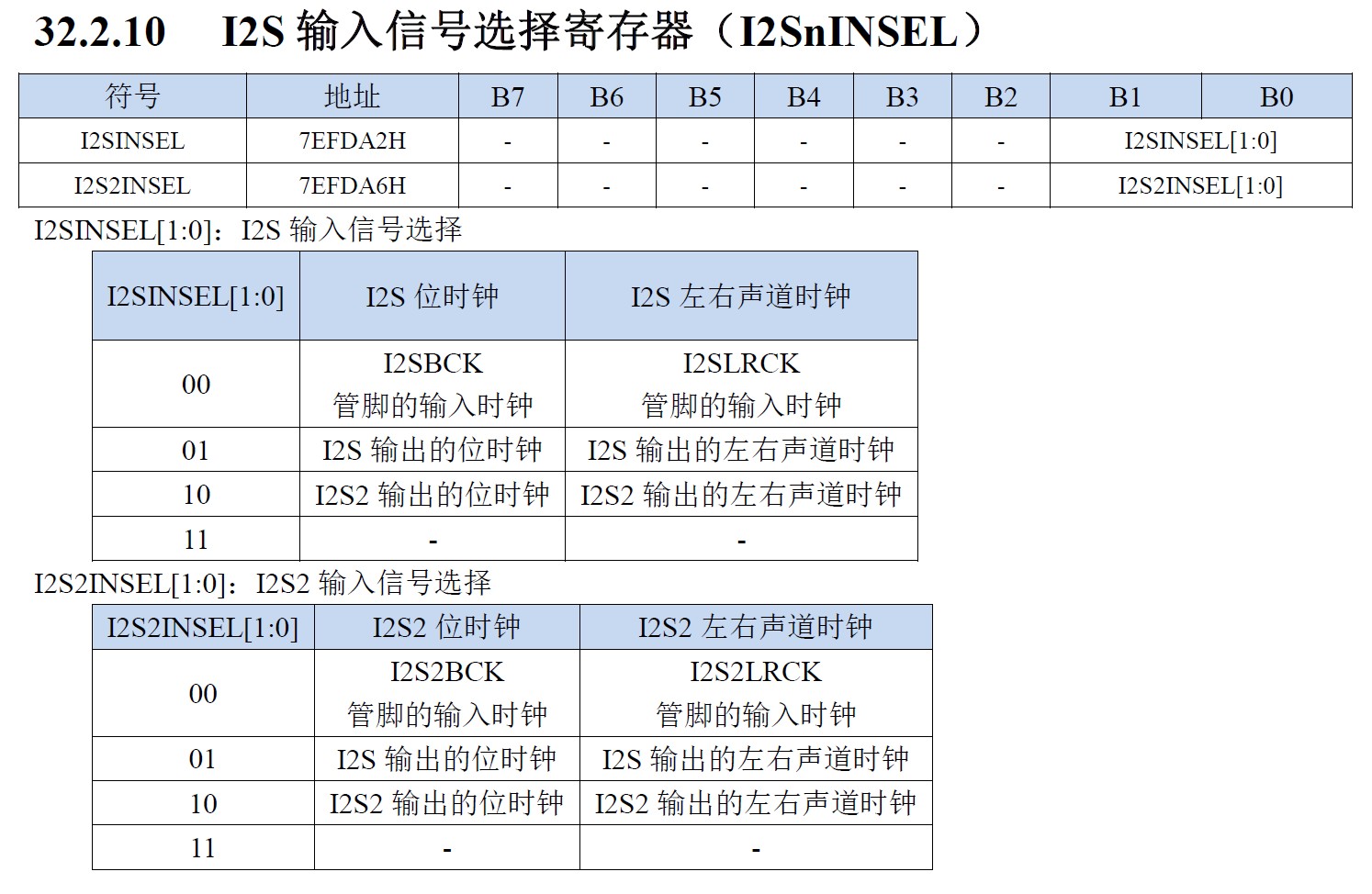

由于I2SnINSEL是同步切换BCK和LRCK的，codec的LRCKOUT要接LRCK2_3，BCK2_3就也要接到BCK_2

hu_ji***

hu_ji*** 发表于 2025-10-21 00:16
音频部分，我想提几点，不知对否：
1、IIS录音和IIS播放都是用IIS2通道，如果到时候需要录和放同时（比如微 ...

芯片的设计妙

深***

我觉得实验箱没必要用插针将所有IO引出，
实验箱就是要稳定跑官方演示程序，
好让我们理解各种设备的工作原理，
如果需要大量IO引出可以用核心板

神***

深*** 发表于 2025-10-22 07:46
我觉得实验箱没必要用插针将所有IO引出，
实验箱就是要稳定跑官方演示程序，
好让我们理解各种设备的工作原 ...

深圳精神，为大学教育设计的实验箱，

培养学生的 MCU 软件实力为主，顺带提升硬件设计能力；
动手感知硬件，核心板 DIY 是主要手段

骨***

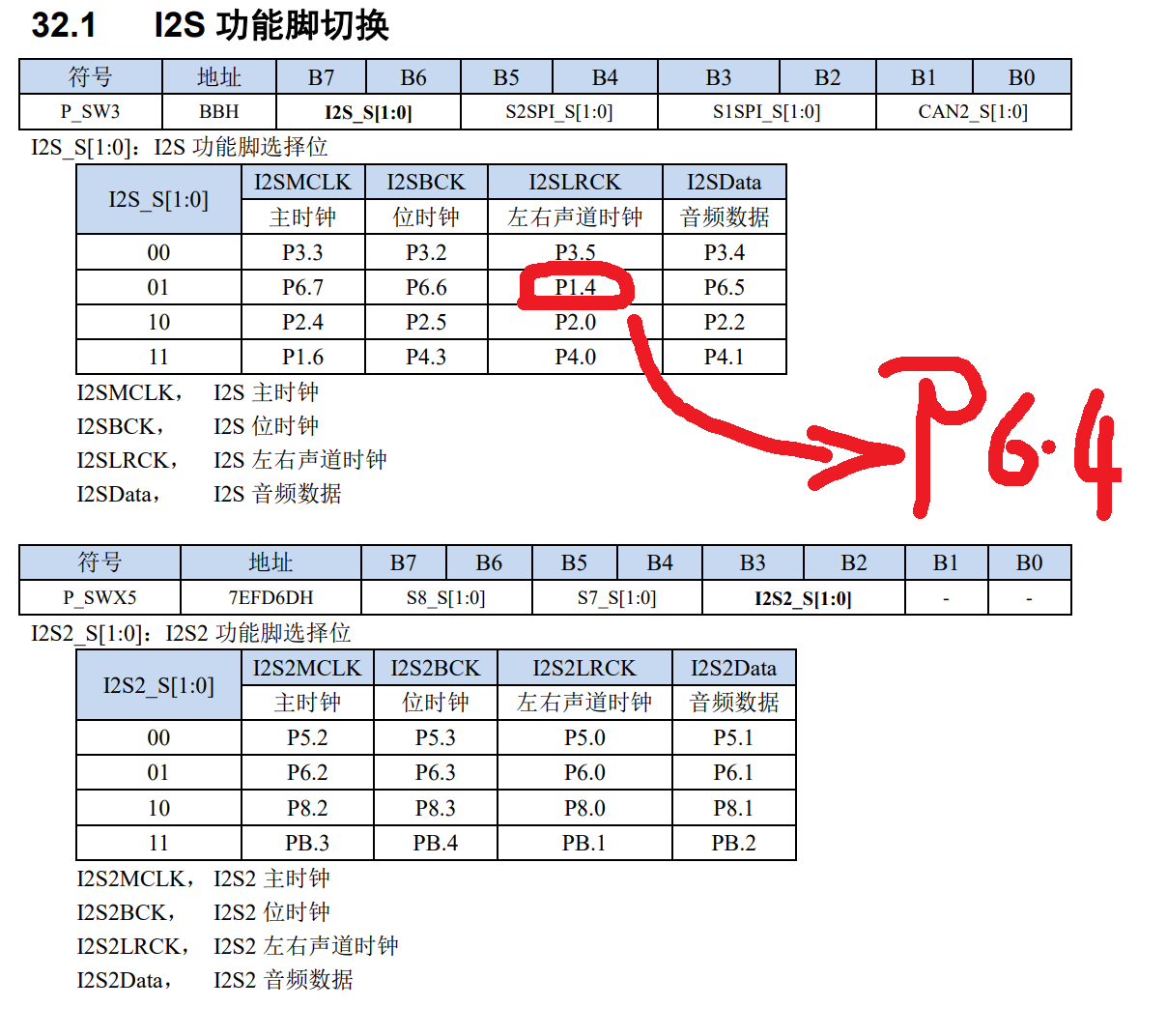

STC32G144K246最新手册里的I2S引脚错了一个，对比以前的也是这个错了

Debu***

骨*** 发表于 2025-10-22 11:11
STC32G144K246最新手册里的I2S引脚错了一个，对比以前的也是这个错了

笔误反馈帖：
https://www.stcaimcu.com/thread-17316-1-1.html

已发现该问题：
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=17316&pid=191369

已修改：
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=17316&pid=191437
