bloc 发表于 2023-11-12 17:38
梁工您好，我按照您的方案做了一个电调，用的PWMB通道捕获PWM，无刷电机空载满转正常，但加上负载之后60%占 ...

空载满转电流是0.78A，挺稳定的;带负载的时候,电流是5a,但上下跳动有0.2a的量，然后MOS升温很快,MOS是TPN2R703,电源走线全开窗堆锡了

梁***

bloc 发表于 2023-11-12 17:38
梁工您好，我按照您的方案做了一个电调，用的PWMB通道捕获PWM，无刷电机空载满转正常，但加上负载之后60%占 ...

通常都是换相时刻不对造成，示波器测一个电枢的波形贴出来看看。

bl***

梁*** 发表于 2023-11-12 22:51
通常都是换相时刻不对造成，示波器测一个电枢的波形贴出来看看。

好的，麻烦梁工看一下，感谢感谢

梁***

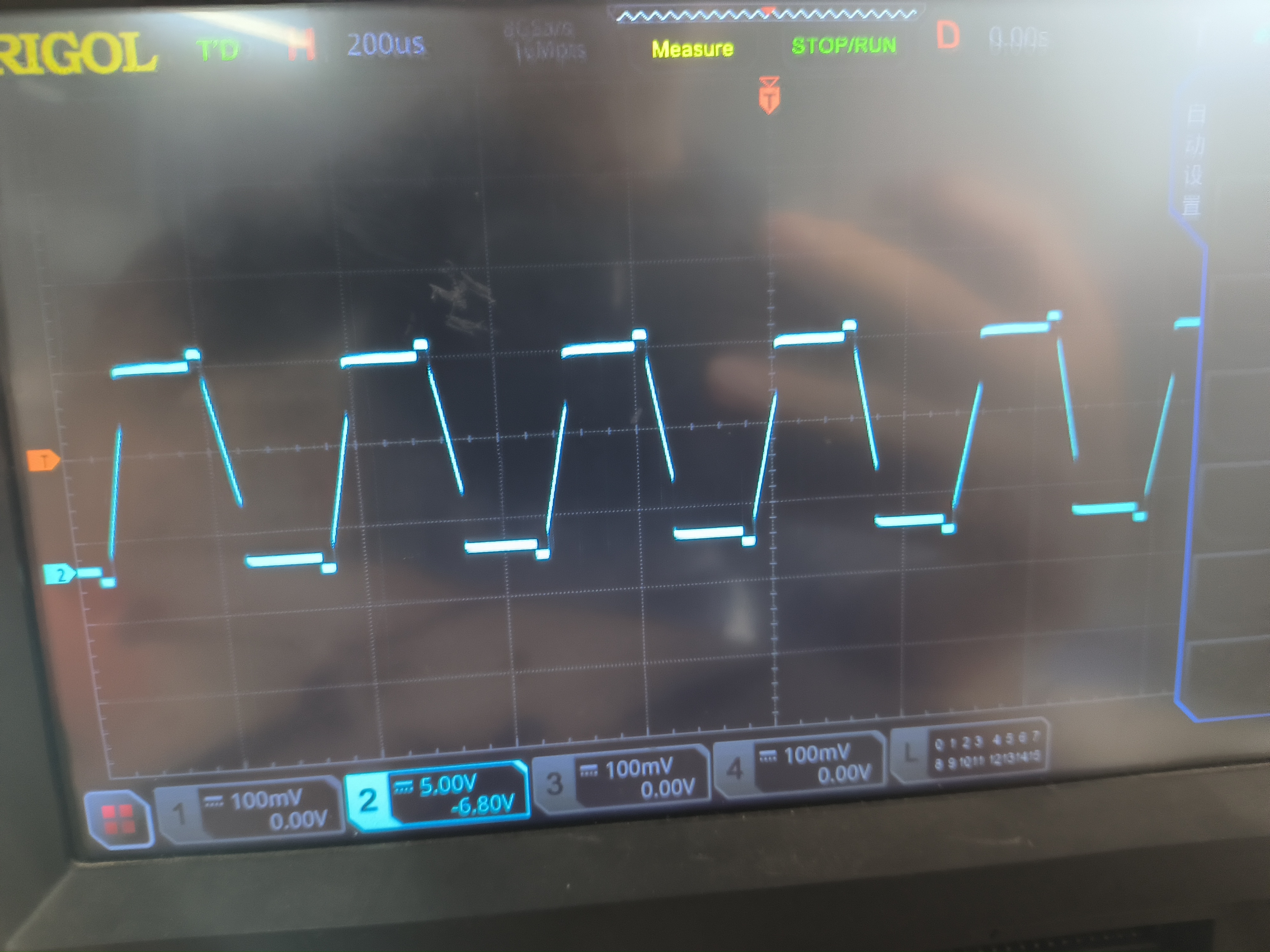

波形怪怪的，看不出是无刷电机驱动的样子。
但仔细看，也是正常的，是波形的形状误导了我，看不到上升沿和下降沿的线。

bl***

梁*** 发表于 2023-11-13 10:00
波形怪怪的，看不出是无刷电机驱动的样子。

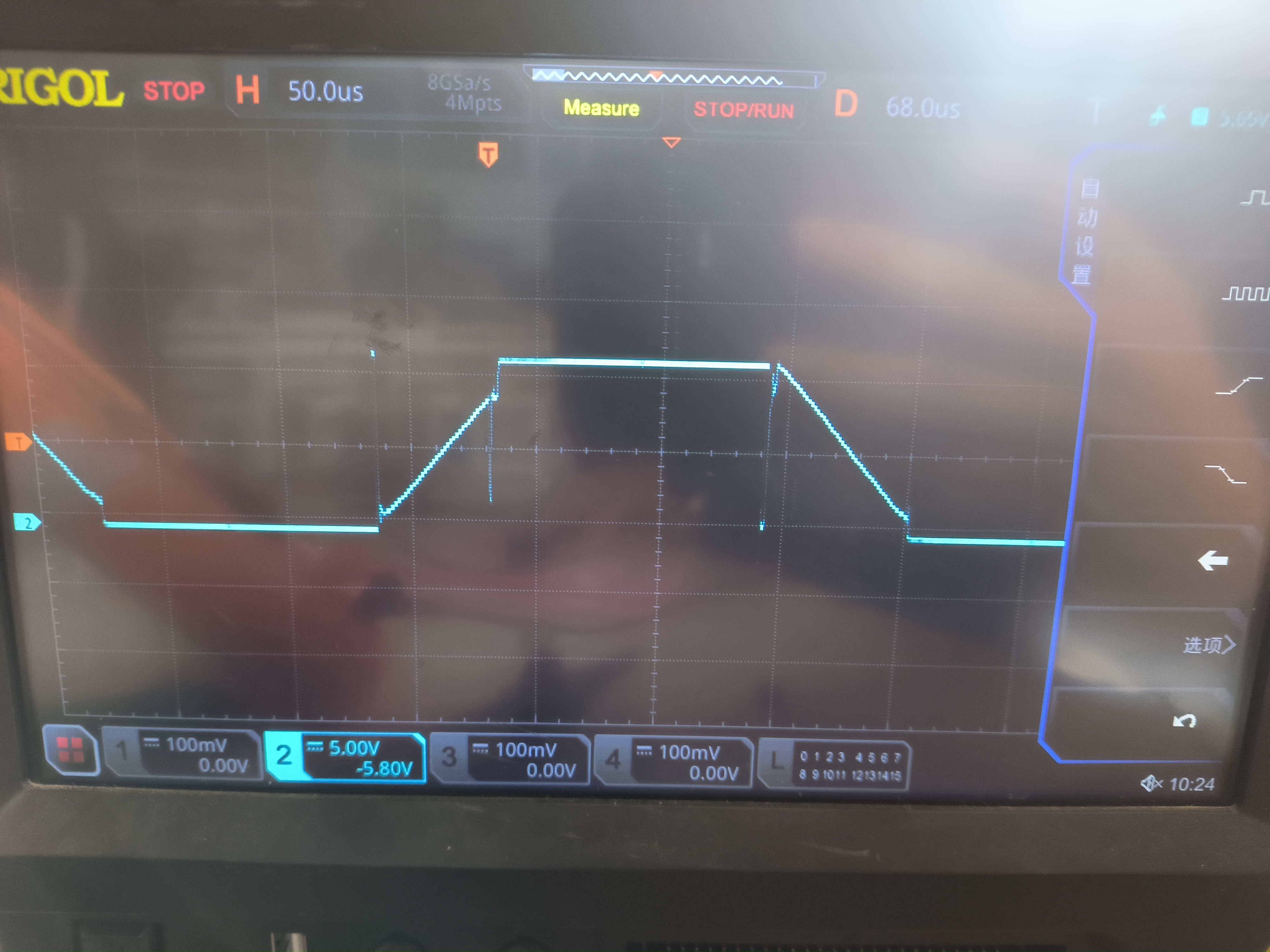

梁工，下面这个是新西达电调测出来的波形

梁***

我拍两个波形给您参考：

左边第一条信号线是线圈反电动势（消磁时间就是针对这条线的），波形里面的曲线是反电动势，切换时序正确，则波形会很对称的。

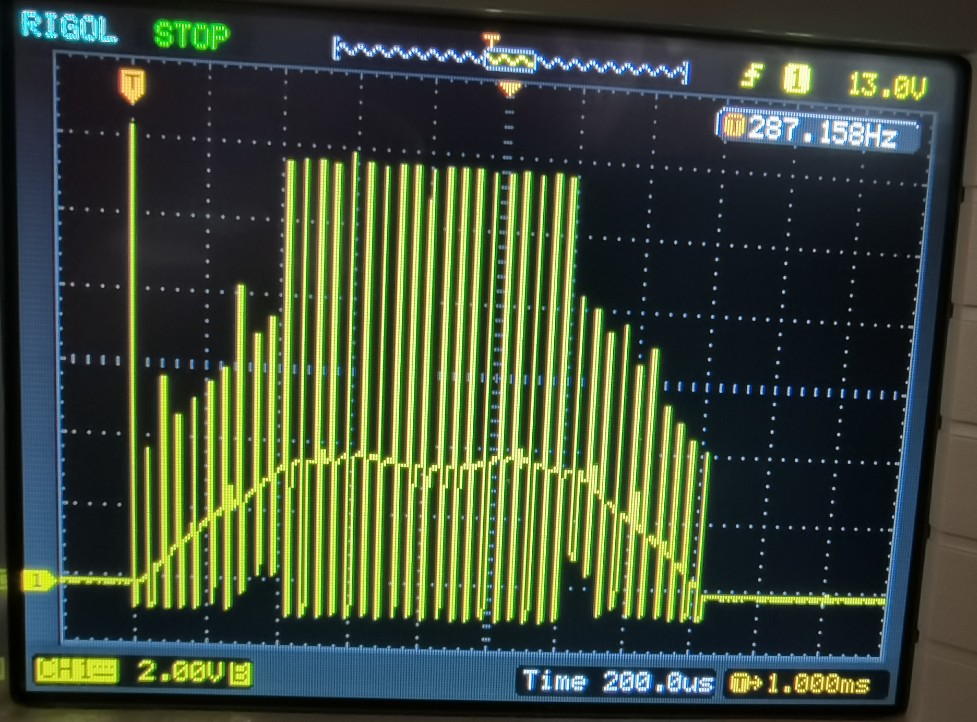

低速时波形：

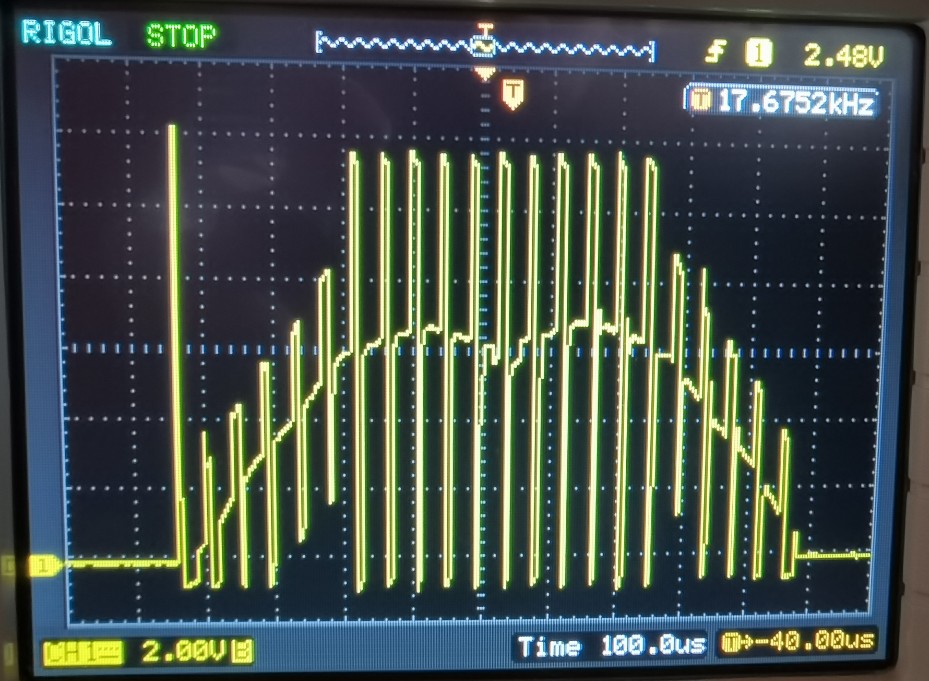

高速时波形：

bl***

梁*** 发表于 2023-11-13 10:55
我拍两个波形给您参考：

左边第一条信号线是线圈反电动势（消磁时间就是针对这条线的），波形里面的曲线是 ...

好的,谢谢梁工，我再去研究研究

梁***

bloc 发表于 2023-11-13 10:32
梁工，下面这个是新西达电调测出来的波形

上面两图是100%占空比的波形。新西达电调做得没好盈的好，但波形还算正常，不过其PWM频率比较低，50%时波形不好。

pb18825***

梁工你好，请问有没有4.2v的硬件pcb

梁***

pb18825*** 发表于 2023-11-14 11:16
梁工你好，请问有没有4.2v的硬件pcb

“4.2v的硬件pcb”指的什么呢？
