核心板-STC32G144K246-LQFP100, 11/11版，不要使用，有新的版本开源

xhbw***

建议放两篇CAN和485以及QSPI—FLASH芯片，这样方便评估到手评估性能

QWE***

能给个联系方式吗？我对你征集的实验箱很感兴趣，这是我的邮箱st_774651@163.com

神***

直接 论坛讨论即可，有创意的，颠覆我们现有实验箱方案，
或大幅提升 我们实验箱 技术层次的，我们会感谢

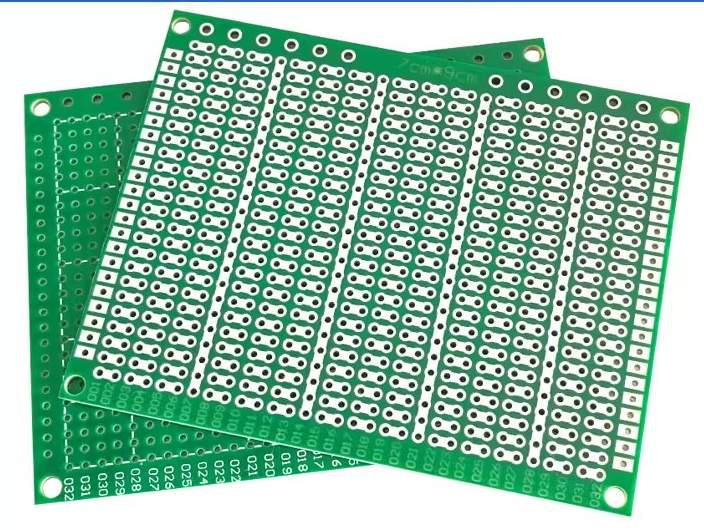

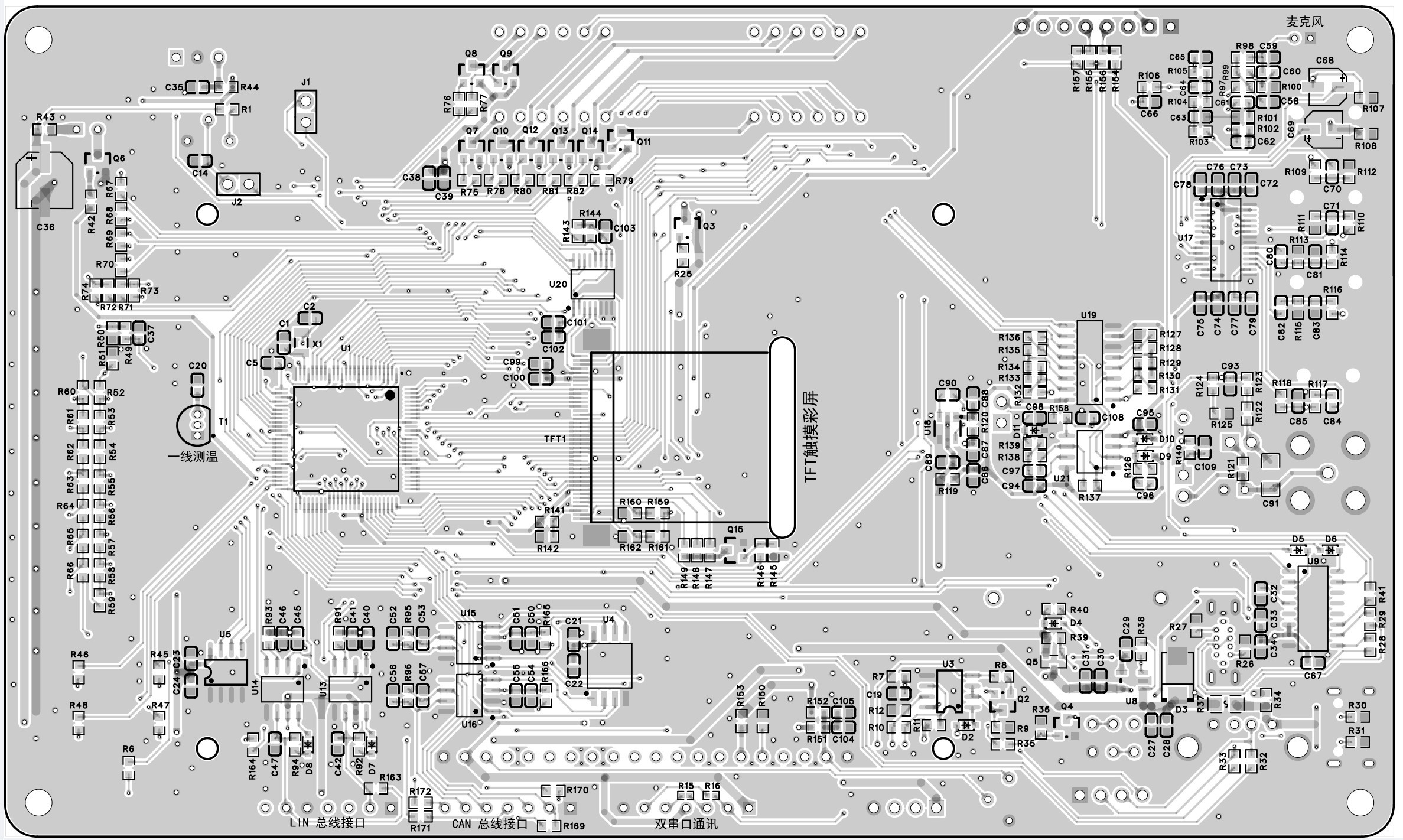

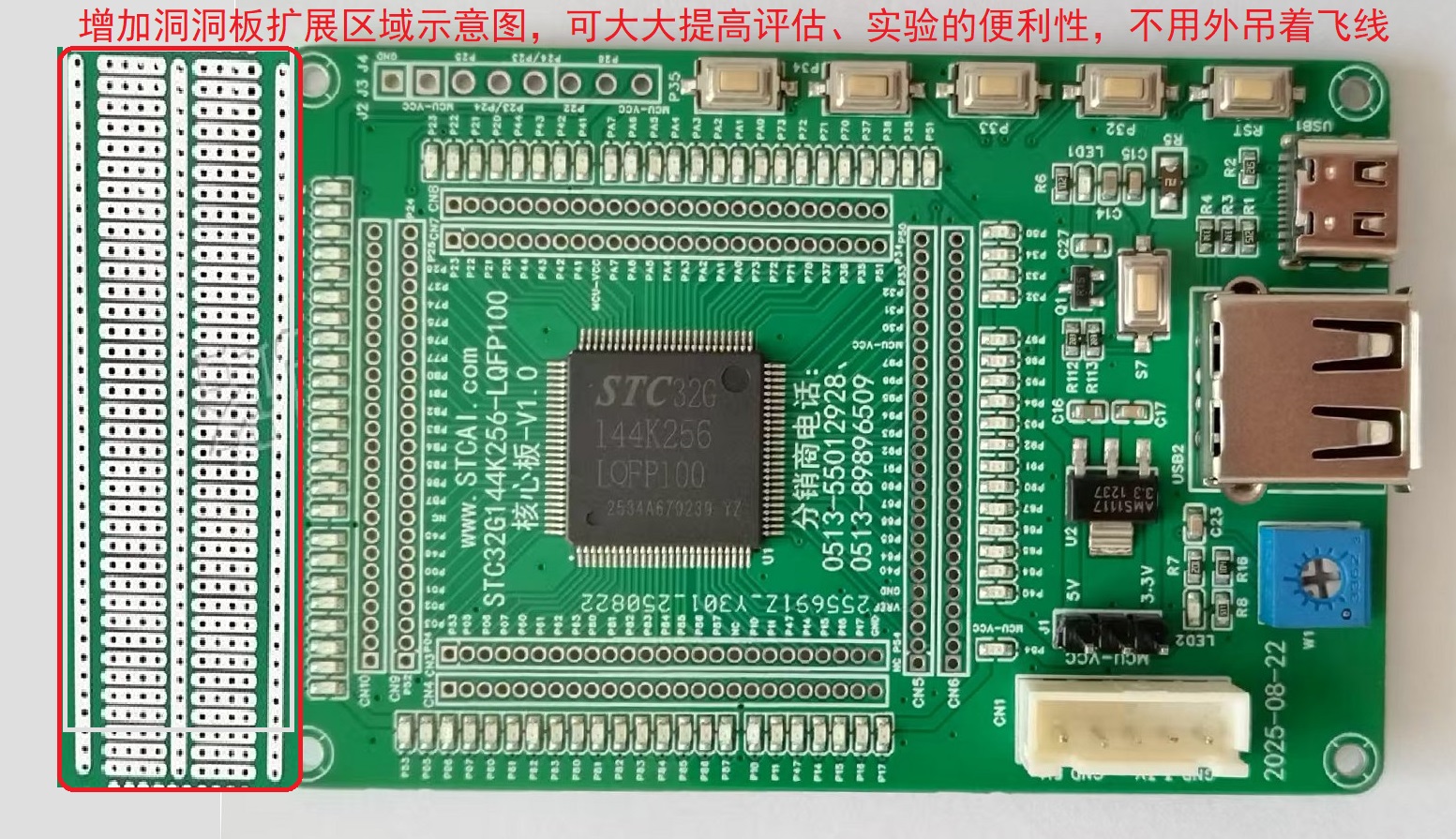

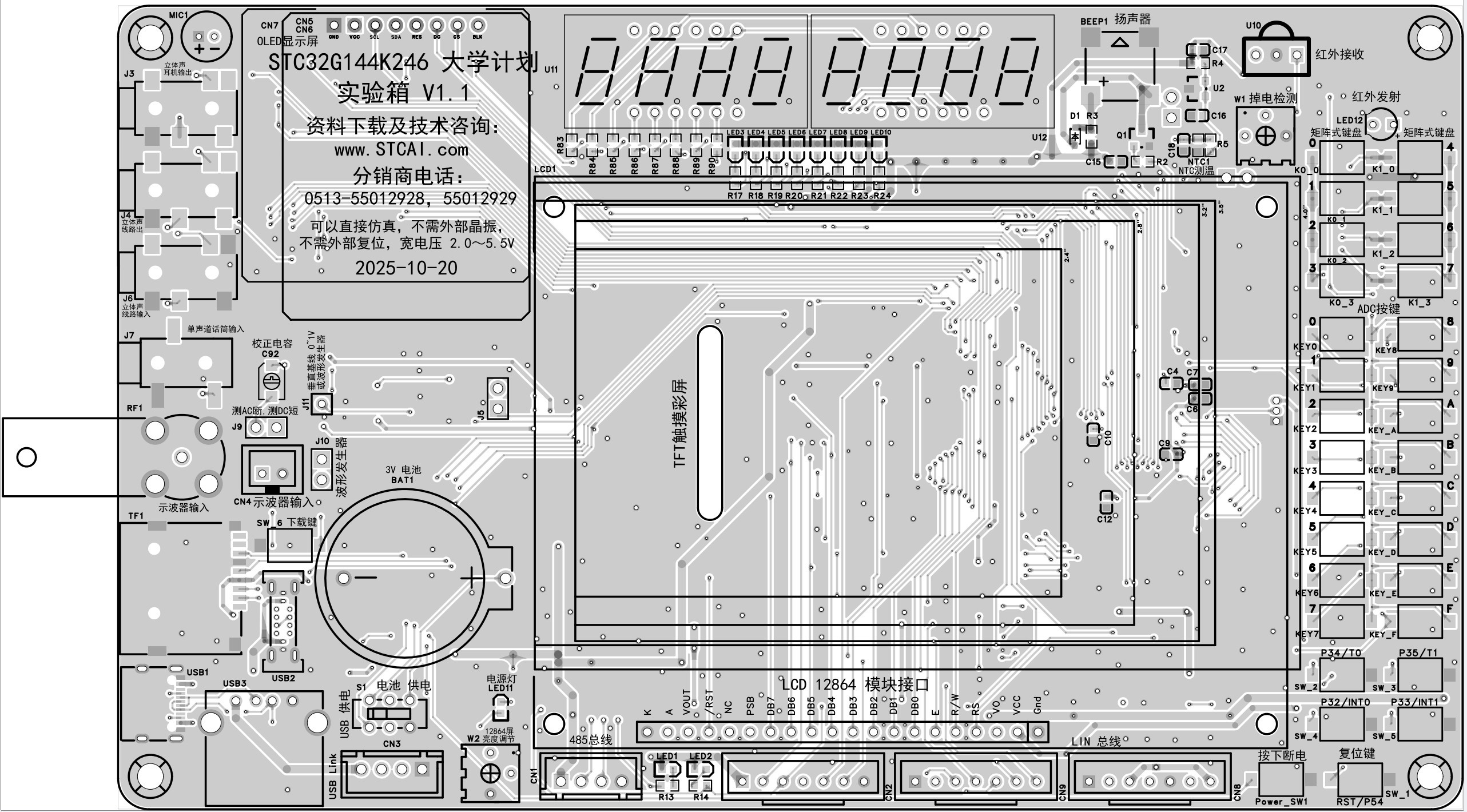

实验箱-STC32G144K246-LQFP100, 讨论稿，20251020 | Ai8052U - STC32G144K246 测试版块，PGA/运放，DAC，CAN-FD，主频100MHz以下 国芯人工智能技术交流网站 - AI32位8051交流社区

C_w***

神*** 发表于 2025-11-14 16:20
直接 论坛讨论即可，有创意的，颠覆我们现有实验箱方案，
或大幅提升 我们实验箱 技术层次的，我们会感谢

我感觉这种设计没有颠覆一说，每个开发人员都是从自己从事的领域出发，设计符合自己需求的角度来提出建议，众口难调啊。
你们的开发板也做不到全部兼容，我认为还是按模块分类来设计开发板，术业有专攻。
按照你们的论坛模块来做设计，那么多版主了，各个版主做自己领域的开发板然后开源，并提供相关例程。
反正都是开源自己打板，大家按需所求，有能力的自己整合功能，重新设计，也算是个自我提升吧。

个人观点，不喜勿喷，删帖即可。

figh***

在嘉立创下单了11月11日的V1.2版本PCB，提单时提示有25个DRC错误：都是TypeC座的错误。这个没影响吧？

No

错误类型

错误对象

规则名称

对象1

对象2

解释

1		同封装内间距错误	贴片焊盘 到 挖槽区域	copperThickness1oz	贴片焊盘 (GND): USB-TypeC_1	挖槽区域 : e486e54	同一封装内的对象1到对象2距离为6.7mil，应该>= 8mil
2		同封装内间距错误	贴片焊盘 到 挖槽区域	copperThickness1oz	贴片焊盘 (GND): USB-TypeC_12	挖槽区域 : e486e55	同一封装内的对象1到对象2距离为6.7mil，应该>= 8mil
3		同封装内间距错误	贴片焊盘 到 贴片焊盘	copperThickness1oz	贴片焊盘 ($1N34428): USB-TypeC_4	贴片焊盘 : USB-TypeC_3	同一封装内的对象1到对象2距离为7.9mil，应该>= 8mil
4		同封装内间距错误	贴片焊盘 到 贴片焊盘	copperThickness1oz	贴片焊盘 ($1N34430): USB-TypeC_5	贴片焊盘 ($1N34428): USB-TypeC_4	同一封装内的对象1到对象2距离为7.9mil，应该>= 8mil
5		同封装内间距错误	贴片焊盘 到 贴片焊盘	copperThickness1oz	贴片焊盘 ($1N34432): USB-TypeC_6	贴片焊盘 ($1N34430): USB-TypeC_5	同一封装内的对象1到对象2距离为7.9mil，应该>= 8mil
6		同封装内间距错误	贴片焊盘 到 贴片焊盘	copperThickness1oz	贴片焊盘 ($1N34430): USB-TypeC_7	贴片焊盘 ($1N34432): USB-TypeC_6	同一封装内的对象1到对象2距离为7.9mil，应该>= 8mil
7		同封装内间距错误	贴片焊盘 到 贴片焊盘	copperThickness1oz	贴片焊盘 ($1N34432): USB-TypeC_8	贴片焊盘 ($1N34430): USB-TypeC_7	同一封装内的对象1到对象2距离为7.9mil，应该>= 8mil
8		同封装内间距错误	贴片焊盘 到 贴片焊盘	copperThickness1oz	贴片焊盘 : USB-TypeC_9	贴片焊盘 ($1N34432): USB-TypeC_8	同一封装内的对象1到对象2距离为7.9mil，应该>= 8mil
9		同封装内间距错误	贴片焊盘 到 贴片焊盘	copperThickness1oz	贴片焊盘 ($1N34429): USB-TypeC_10	贴片焊盘 : USB-TypeC_9	同一封装内的对象1到对象2距离为7.9mil，应该>= 8mil
10		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (GND): J3_1	钻孔 (GND): J2_1	对象1 到对象2 距离为0mil，应该>= 11.8mil
11		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (MCU-VCC): J3_2	钻孔 (MCU-VCC): J2_2	对象1 到对象2 距离为0mil，应该>= 11.8mil
12		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (MCU-VCC): J4_1	钻孔 (MCU-VCC): J3_2	对象1 到对象2 距离为0mil，应该>= 11.8mil
13		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (MCU-VCC): J4_1	钻孔 (MCU-VCC): J2_2	对象1 到对象2 距离为0mil，应该>= 11.8mil
14		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (P2.5): J3_3	钻孔 (P2.5): J2_3	对象1 到对象2 距离为0mil，应该>= 11.8mil
15		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (P2.5): J4_2	钻孔 (P2.5): J3_3	对象1 到对象2 距离为0mil，应该>= 11.8mil
16		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (P2.5): J4_2	钻孔 (P2.5): J2_3	对象1 到对象2 距离为0mil，应该>= 11.8mil
17		间距错误	钻孔 到 钻孔	otherClearance	钻孔 ($1N34472): J3_4	钻孔 ($1N34472): J2_4	对象1 到对象2 距离为0mil，应该>= 11.8mil
18		间距错误	钻孔 到 钻孔	otherClearance	钻孔 ($1N34472): J4_3	钻孔 ($1N34472): J3_4	对象1 到对象2 距离为0mil，应该>= 11.8mil
19		间距错误	钻孔 到 钻孔	otherClearance	钻孔 ($1N34472): J4_3	钻孔 ($1N34472): J2_4	对象1 到对象2 距离为0mil，应该>= 11.8mil
20		间距错误	钻孔 到 钻孔	otherClearance	钻孔 ($1N34475): J3_5	钻孔 ($1N34475): J2_5	对象1 到对象2 距离为0mil，应该>= 11.8mil
21		间距错误	钻孔 到 钻孔	otherClearance	钻孔 ($1N34475): J4_4	钻孔 ($1N34475): J3_5	对象1 到对象2 距离为0mil，应该>= 11.8mil
22		间距错误	钻孔 到 钻孔	otherClearance	钻孔 ($1N34475): J4_4	钻孔 ($1N34475): J2_5	对象1 到对象2 距离为0mil，应该>= 11.8mil
23		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (P2.2): J3_6	钻孔 (P2.2): J2_6	对象1 到对象2 距离为0mil，应该>= 11.8mil
24		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (P2.6): J3_7	钻孔 (P2.6): J2_7	对象1 到对象2 距离为0mil，应该>= 11.8mil
25		间距错误	钻孔 到 钻孔	otherClearance	钻孔 (MCU-VCC): J3_8	钻孔 (MCU-VCC): J2_8	对象1 到对象2 距离为0mil，应该>= 11.8mil

figh***

请尽可能考虑一下，打造一款精品、精致、无可挑剔51开发板！
1、开发板P口内0-7按顺序排列，工工整整，寻找接口做实验一目了然。---芯片考虑走线和兼容性，P口内0-7排列不连续可以理解，开发板完全可以排列一下。
2、考虑到有的场景用指示灯会有“干扰”，所有指示灯接限流电阻后不直接连接到VCC，而是经过一个短接针到VCC，便于是否启用P口指示灯。
3、P口的指示灯与P口对齐，即指示灯也是2.54mm间距。
4、不同P口的指示灯和排针、排母用不同颜色的。

figh***

figh*** 发表于 2025-11-17 22:01
请尽可能考虑一下，打造一款精品、精致、无可挑剔51开发板！
1、开发板P口内0-7按顺序排列，工工整整，寻找 ...

有赞同的同学顶起来，让官方看到这个改进点！

Debu***

figh*** 发表于 2025-11-17 21:32
在嘉立创下单了11月11日的V1.2版本PCB，提单时提示有25个DRC错误：都是TypeC座的错误。这个没影响吧？

除了TypeC还有排针焊盘重叠，没影响

jackf***

康***

A1=1，要怎么写程序？
