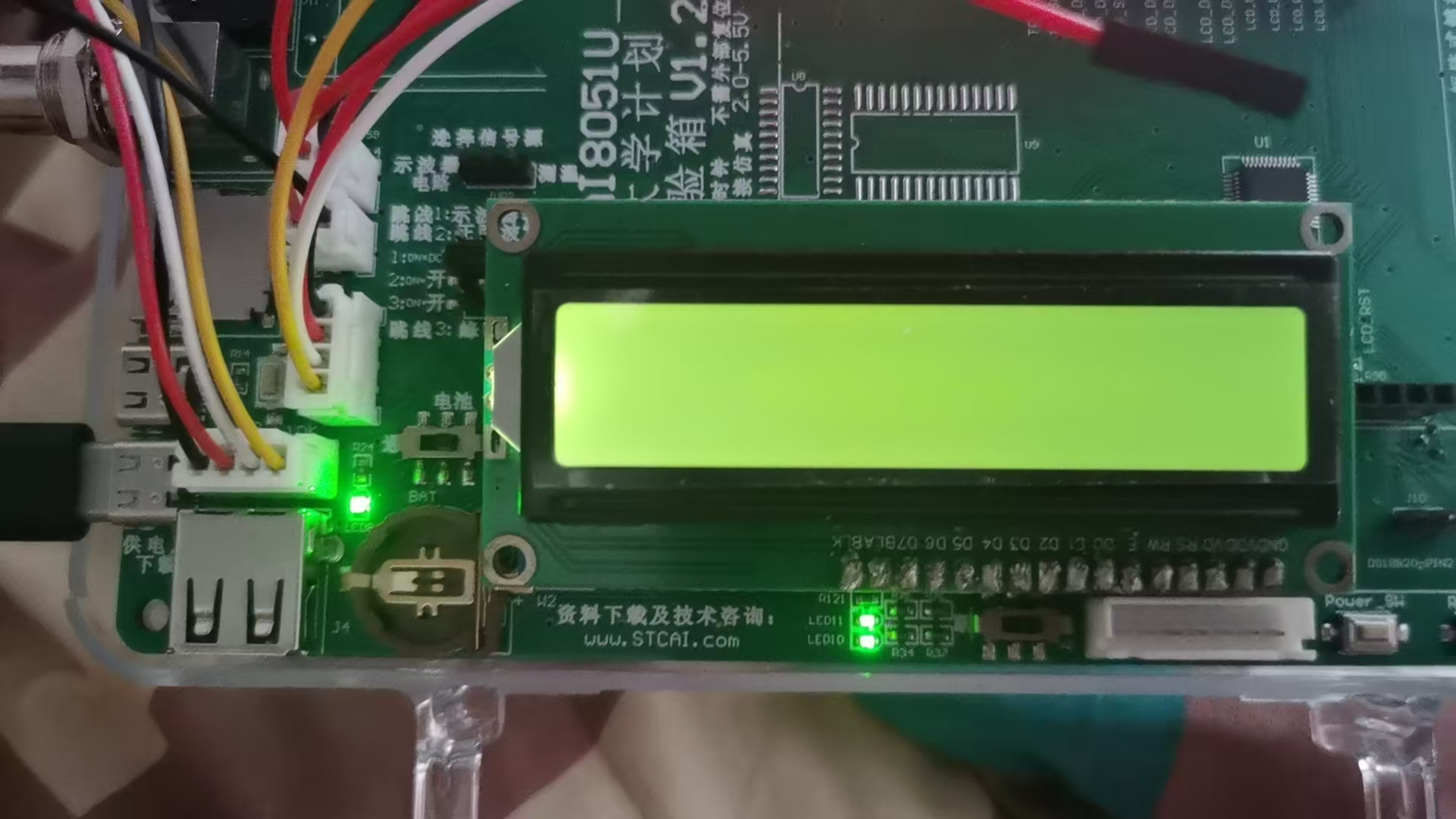

官方给的1602和12864的例子为啥都不行呢？我都没有编译，直接烧写官方编译好的都不行

duro***

Debu***

两个屏都不工作：检查屏供电和各个IO是否正常
12864工作不正常：检查屏模块上是否有PSB跳线，是否焊接了该跳线

erci***

试过1602的可以，不过滑动电阻很难调

https://www.stcaimcu.com/forum.p ... 1854&pid=125103

duro***

参考：https://www.stcaimcu.com/forum.p ... d=124119&ptid=11854

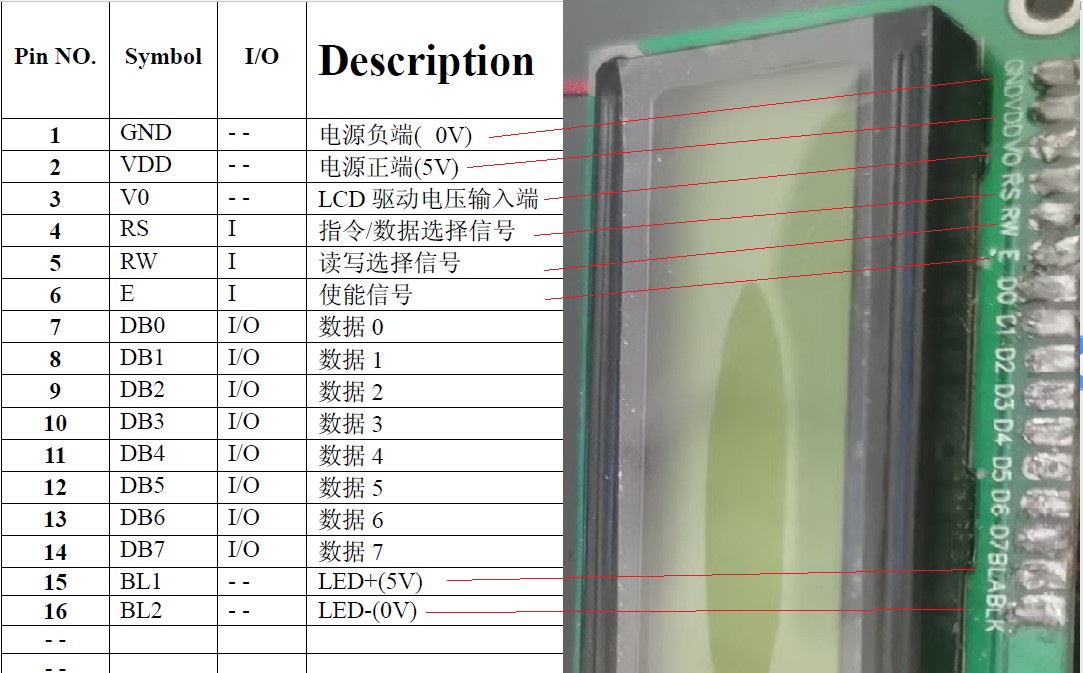

实验36 ：LCD1602分5V和3.3V版本，实验箱直插要用3.3V的....


https://www.stcaimcu.com/forum.p ... d=164063&ptid=17640

erci*** 发表于 2024-11-29 21:27 新购一个3.3V LCD1602（区别在于背面焊接了电荷泵芯片） 3.3插上还是不亮，对比发现LED偏压电阻阻值太大 ... ------------------------------------------------------------------------------------------------ 3.3插上还是不亮，对比发现LED偏压电阻阻值太大， 并且实验箱100K滑动变阻器很难在2k左右微调， 并联一个10k滑动变阻器上去，微调至1.64kΩ，终于看见字符了{:5_275:} ------------------------------------------------------------------------------------------------ 上面大佬说的话，我咋没看太懂呢？ 意思是试验箱100k变阻太大，需要换成10k的，为啥要换是因为用了3.3的屏幕，对吧？ 换句话说100k变阻主要是针对5v屏幕的，如果用5v屏幕就不需要换成10k的变阻，对吧？

duro***

https://www.stcaimcu.com/forum.p ... 4058&ptid=11854

durongze 发表于 2025-5-11 19:09
那我的应该是5v的。
-----------------------------------------------------------------

还有这一层踩得坑可以看看
https://www.stcaimcu.com/forum.p ... 1854&pid=123705


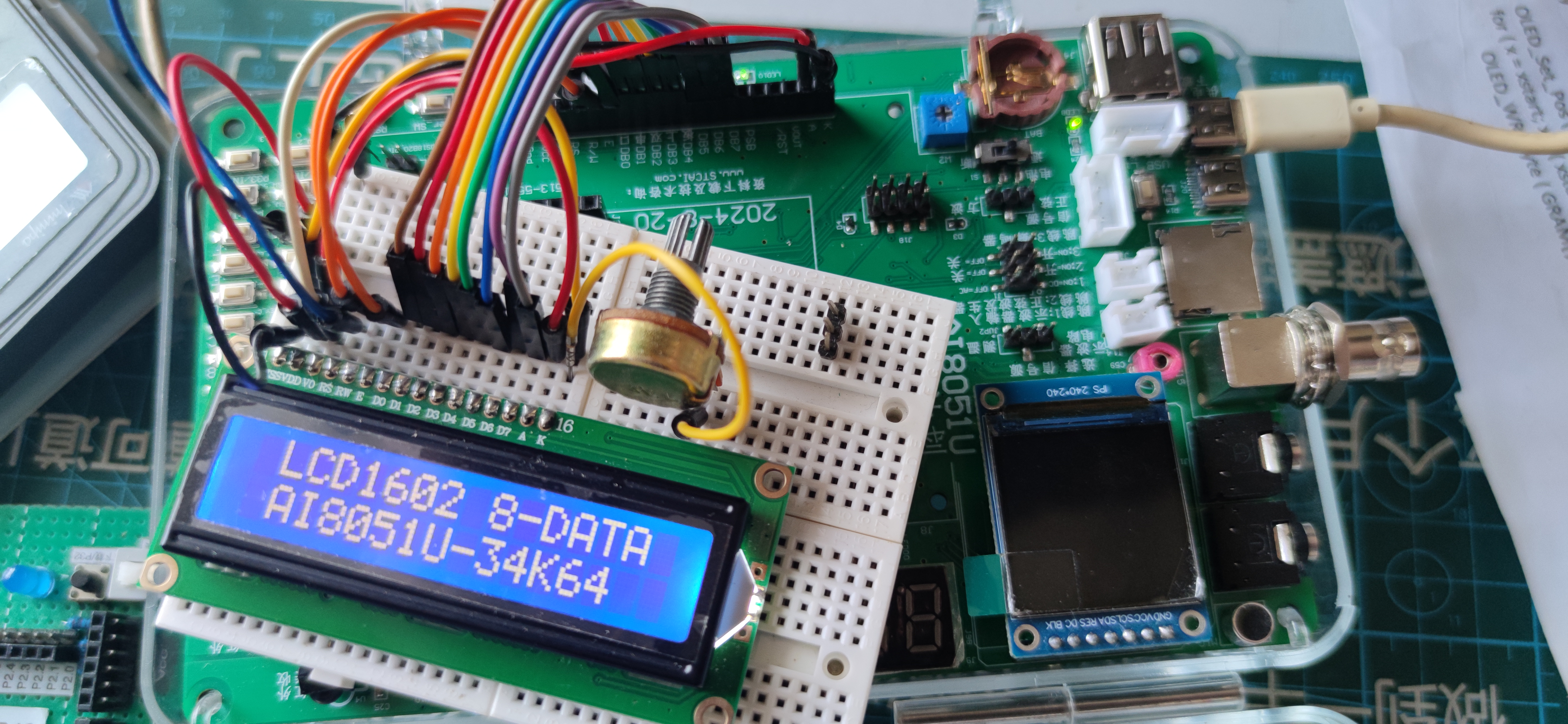

5V的我当时是用最小系统板测的。
https://www.stcaimcu.com/forum.p ... 1854&pid=124119
------------------------------------------------------------------------------------

大佬的回复，还得再看看。

duro***

大*** 发表于 2025-5-11 14:08
试了下用试验箱和自己接线，

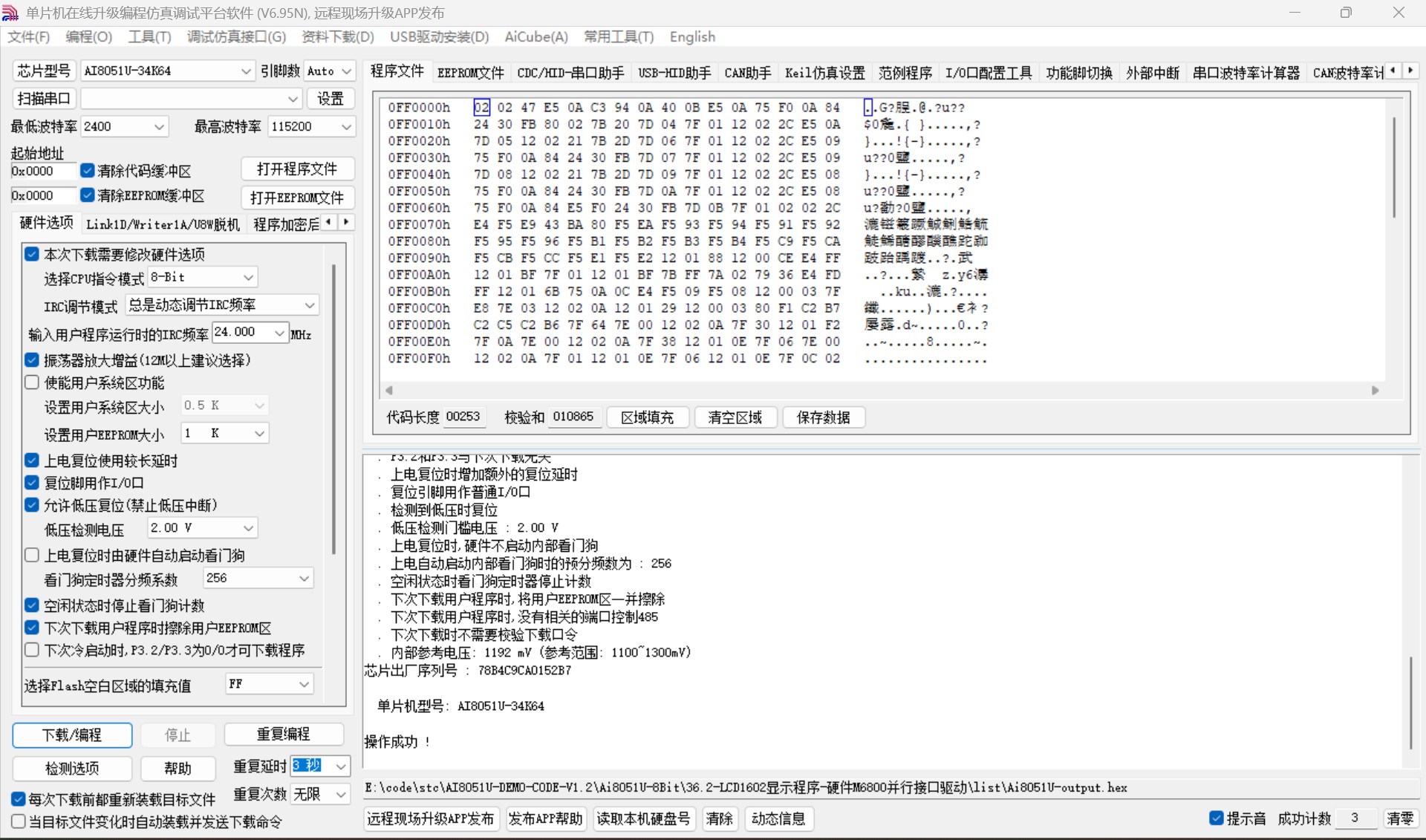

例程分8bit和32bit两个文件夹

1602你用的是5v的屏还是3.3v的屏？

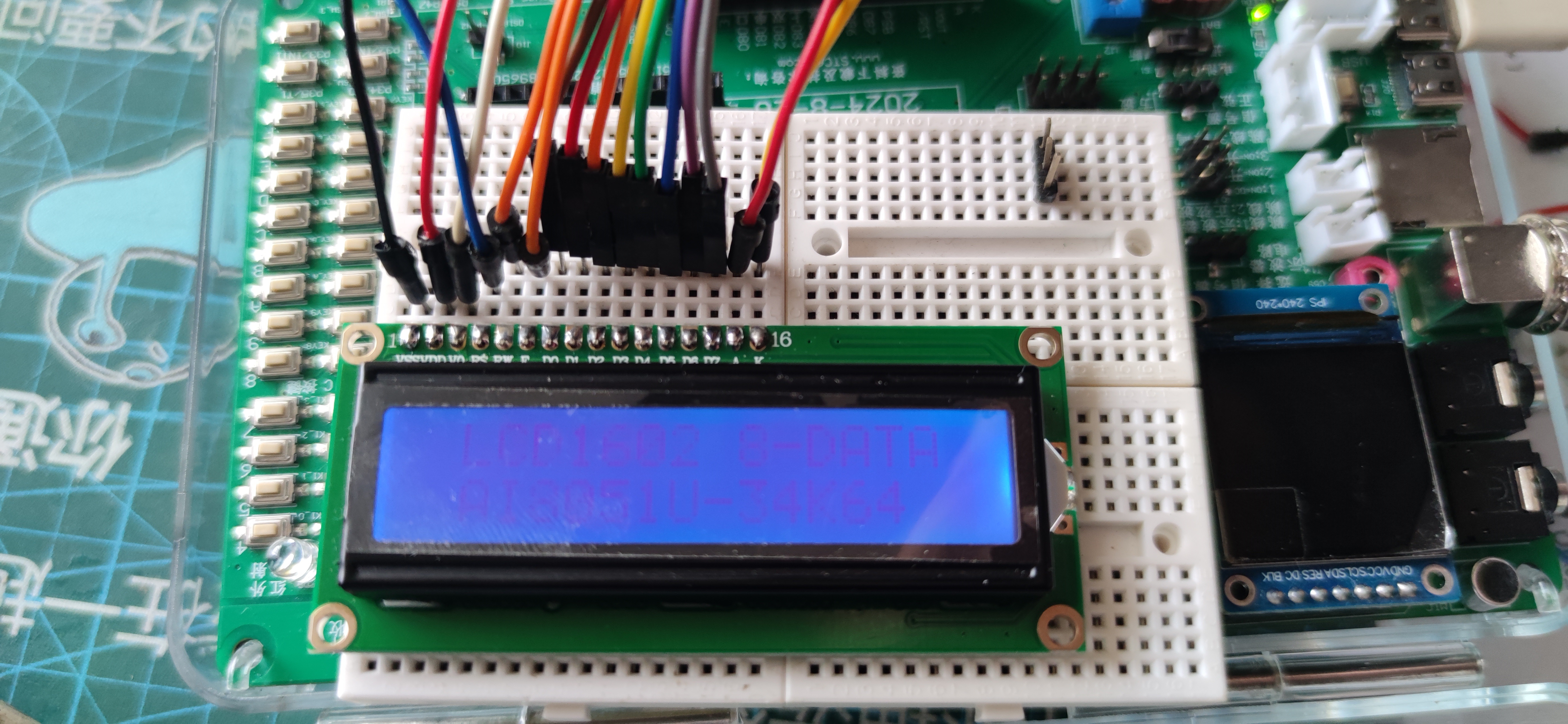

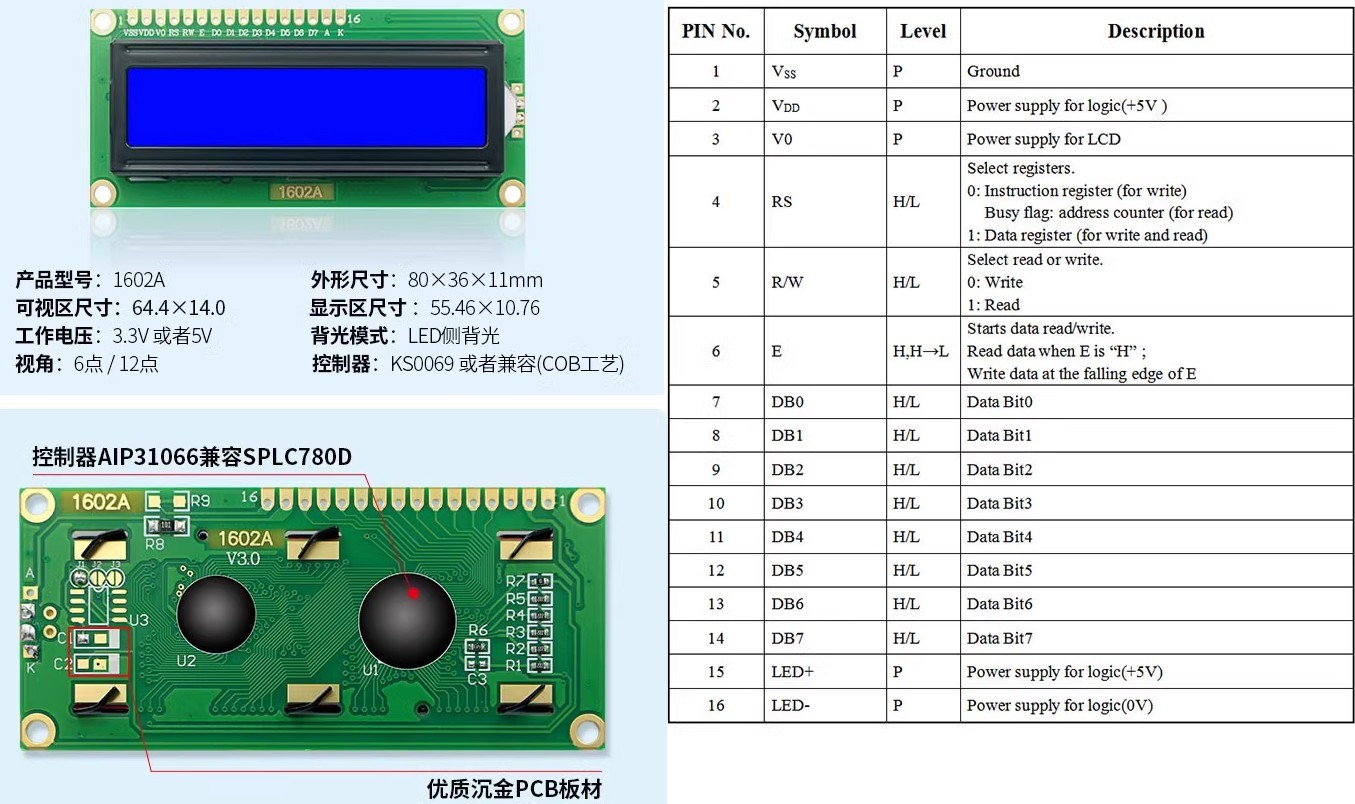

我用的是这个：


另外听说试验箱硬件要改？不知道你改了哪里没有？

大***

duro*** 发表于 2025-5-11 21:01
1602你用的是5v的屏还是3.3v的屏？

LCD1602用的上面图里的的5V的。
试验箱本身没做任何改动。

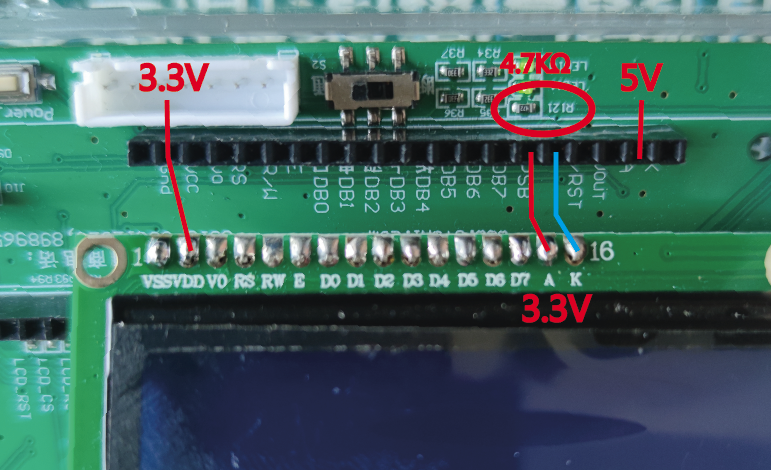

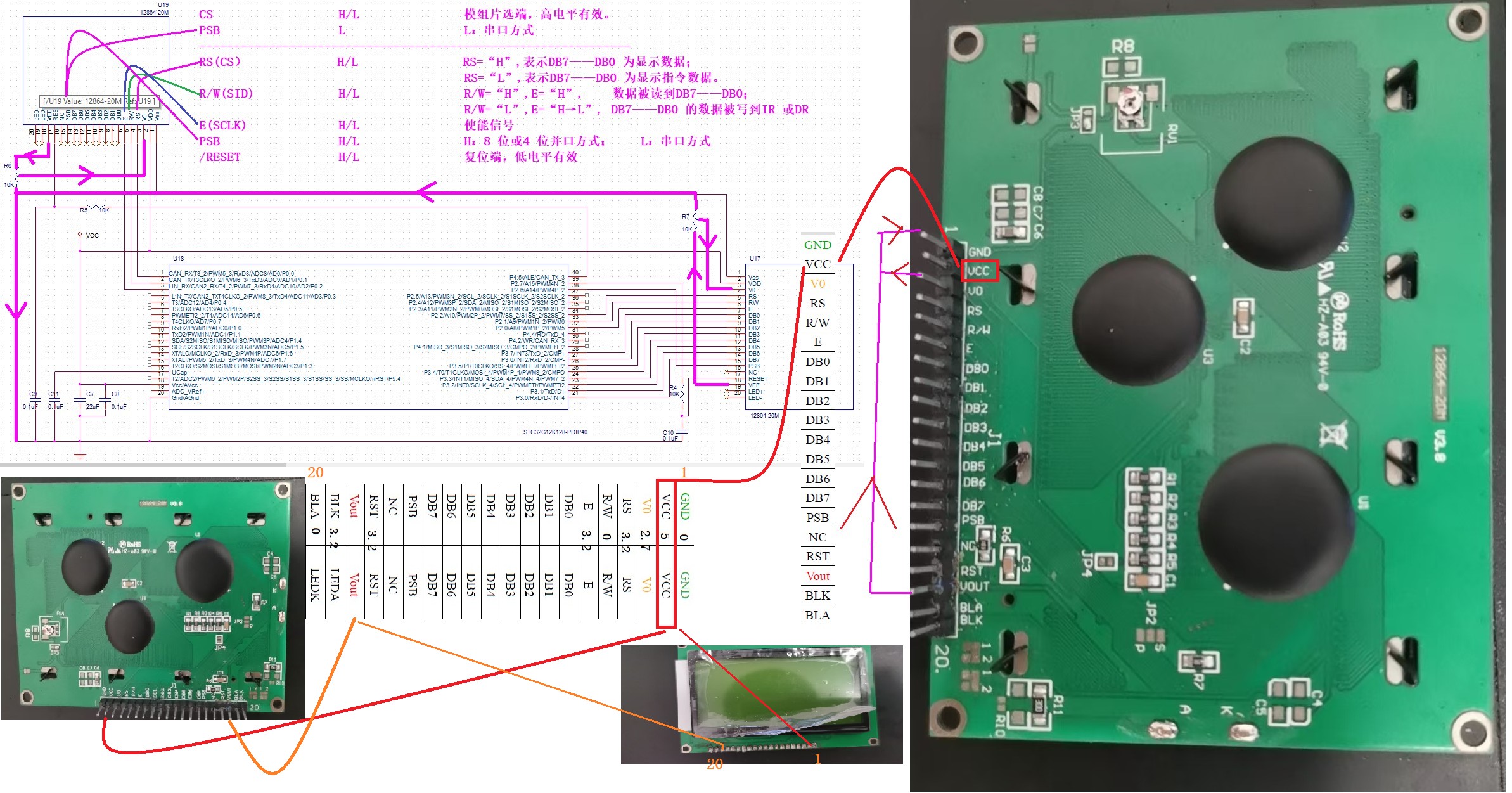

因为LCD12864的插槽上的VCC脚只有3.3V，背光正极A脚有5V
当成LCD1602的插槽用的时候，作为背光正极的PSB脚，因为4.7K的电阻R121，所以也只有3.3V
（原理图上说出厂时不焊接的R120电阻在我收到的试验箱上是焊好的，是给背光负极用的）
LCD1602插上之后VCC还会降到3V以下


所以我用的5V的LCD1602屏幕插上之后，其实是有显示，只是对比度的电压和背光电压都太低了。
短接R121电阻提高背光亮度之后，才能看到一丝鬼影




所以我是用杜邦线把屏幕引出来，然后直接在最右边的LCD12864的A、K脚上取电，给屏幕的A K和VCC GND用

这样背光和对比度就都有了5V的供电，字就看得清楚了
（调光用的电位器也用的试验箱上的，照片里的那个没有接线）


如果用3.3V的LCD1602，因为板载了升压的芯片，相当于上面飞线5V电压的效果

duro***

晓***

我不知道为啥玩的这么艰难，这种液晶屏模块很容易调通的挖，LCD1602上电不跑代码首先要出现一条黑才算是硬件正常。如果这个都做不到，先检查硬件连接吧，尤其是Vo引脚的电压

duro***

晓*** 发表于 2025-5-12 23:24
我不知道为啥玩的这么艰难，这种液晶屏模块很容易调通的挖，LCD1602上电不跑代码首先要出现一条黑才算是硬 ...

Vout 没有输出， V0是2.7v，RST反复复位。遇到过嘛？
