8H1K28 驱动数码管刷新

Debu***

jkwn*** 发表于 2025-4-29 15:03
您这么一说，我好像明白了，您的意思是看平均电流，如果只点亮1段10ma（24分之一的周期），和点亮8段每段 ...

视觉亮度近似正比于(电流乘以占空比)的2.2次方（gamma校正）
3个COM，最大占空比三分之一
IO最大电流20mA，COM最大电流20mA
8个SEG，最大SEG电流2.5mA
(3.3V-2.6V)/2.5mA=280Ω
SEG限流电阻最小280Ω
段平均电流2.5/3≈0.83mA
以上是按位点亮（可同时点亮8个段）
逐段点亮平均电流20/(3*8)≈0.83mA，理论上和逐段点亮是相同的亮度
逐段点亮需要更高的操作频率（逐位点亮的8倍）才能达到逐段点亮相同的帧率，容易造成频闪现象，不建议
COM串电阻或过载才会导致不同位上的段亮度不一致
视觉亮度和波长有关，要想看起来比较亮，可以选择白色或绿色的数码管

如产品仍处于设计阶段，没有批量采购单片机或制作PCB，建议更换带硬件LED驱动的专用型号AI8H4K64TL，P2支持80mA大电流驱动，可做COM
扩展阅读：
https://www.stcaimcu.com/thread-6404-1-1.html
https://www.stcaimcu.com/thread-12496-1-1.html
https://www.stcaimcu.com/thread-12801-1-1.html

梁***

jkwn*** 发表于 2025-4-29 15:03
您这么一说，我好像明白了，您的意思是看平均电流，如果只点亮1段10ma（24分之一的周期），和点亮8段每段 ...

亮度的描述对的。
继电器驱动可以的。

jkwn***

梁*** 发表于 2025-4-29 17:09
亮度的描述对的。
继电器驱动可以的。

梁工，您觉得我不改还这样用可以吗？3.3v-2.6v除以72Ω

梁***

jkwn*** 发表于 2025-4-29 17:22
梁工，您觉得我不改还这样用可以吗？3.3v-2.6v除以72Ω

最好改吧。

jkwn***

梁*** 发表于 2025-4-29 23:22
最好改吧。

好的，梁工，听您的，马上改

jkwn***

jkwn*** 发表于 2025-4-30 08:39
好的，梁工，听您的，马上改

jkwn***

梁*** 发表于 2025-4-29 23:22
最好改吧。

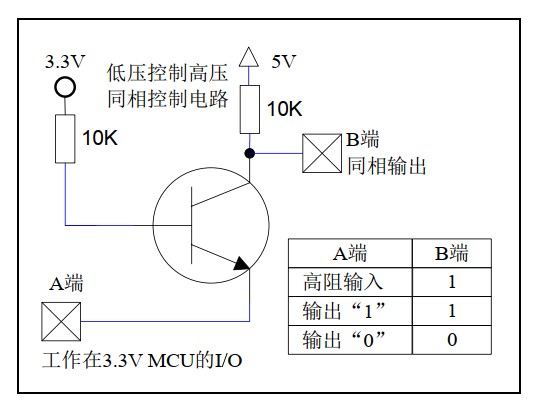

梁工，麻烦您看一下这个图，3.3v io口控制5v输出（上电低电平），应该没问题哈

梁***

jkwn*** 发表于 2025-5-9 13:55
梁工，麻烦您看一下这个图，3.3v io口控制5v输出（上电低电平），应该没问题哈
...

电路没有问题，导通很快，但截止需要几个us。
如果不需要上电低电平，则可以更简洁：

jkwn***

梁*** 发表于 2025-5-9 14:16
电路没有问题，导通很快，但截止需要几个us。
如果不需要上电低电平，则可以更简洁：

梁工，不行啊，需要上电低电平，您说的截止几个us是因为放电只能通过R98的10k电阻吗？（-EN是一个芯片的使能端）

梁***

jkwn*** 发表于 2025-5-9 14:24
梁工，不行啊，需要上电低电平，您说的截止几个us是因为放电只能通过R98的10k电阻吗？（-EN是一个芯片的 ...

因为三极管退出深度饱到截止需要us极的时间，你两个三极管串联，估延时能到5us。

EN是一个芯片的使能端，你看下其手册，高电平最小电压是多少？  如果3.3V能保证是高电平，则根本不需要电路，IO对地接下拉电阻10K，IO直接接EN端就好了（当然能串联一个1K电阻更好）。
