触摸，80mA大电流LED数码管自动刷新显示，8H4K64TL-触摸按键8段数码管测试板-V1.1

[复制链接]
CyberH***
  • 打卡等级：常住居民III
  • 打卡总天数：184
  • 最近打卡：2026-03-17 13:46:23

24

主题

244

回帖

1453

积分

金牌会员

积分
1453
发表于 2024-12-7 16:27:56 | 显示全部楼层 |阅读模式

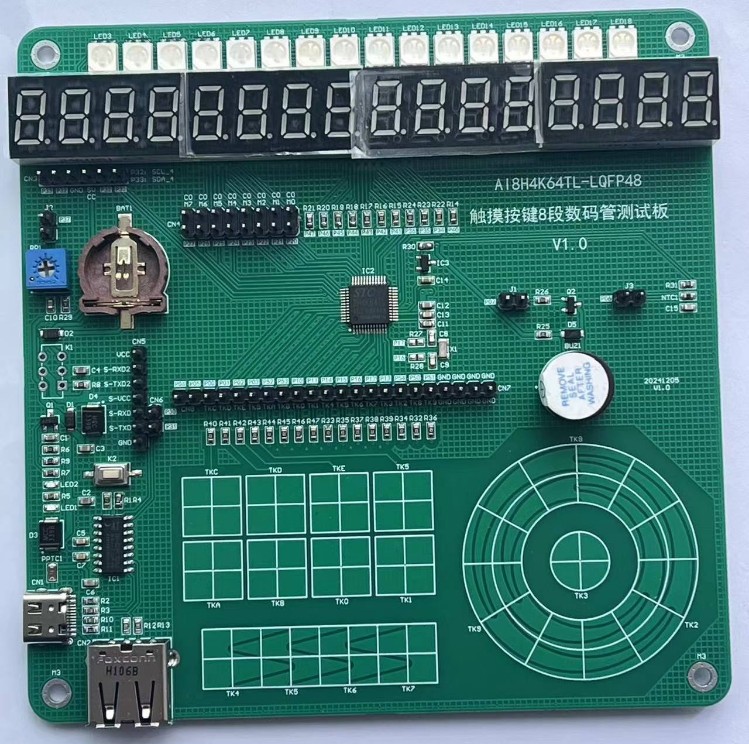

8H4K64TL-触摸按键8段数码管测试板-V1.1，有空PCB
80mA大电流LED数码管自动刷新显示

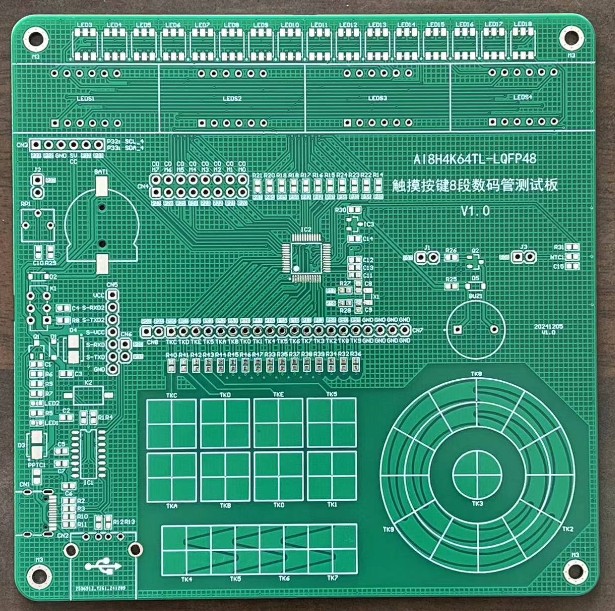

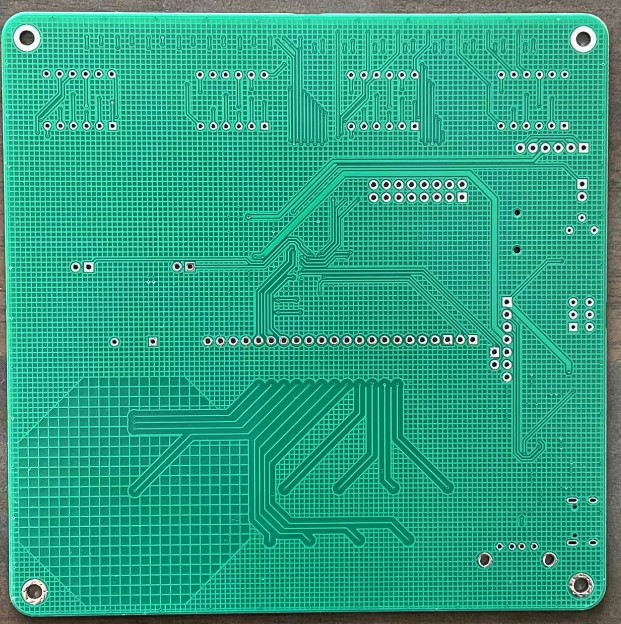

8H4K64TL-触摸按键8段数码管测试板-V1.1，有空PCB
80mA大电流LED数码管自动刷新显示
Assembly Drawings-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101_页面_1.jpg
Assembly Drawings-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101_页面_2.jpg

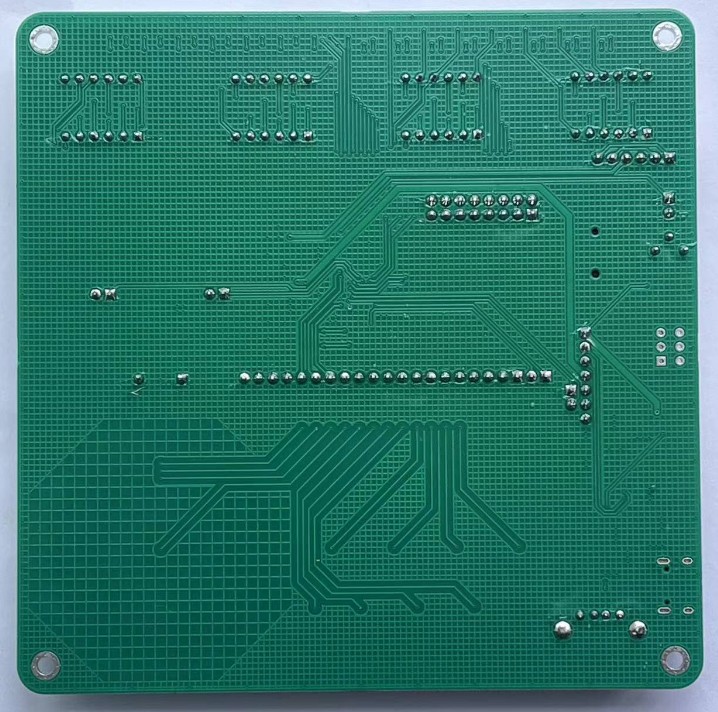

8H4K64TL-触摸按键8段数码管测试板-V1.1，有空PCB
80mA大电流LED数码管自动刷新显示@STC8H4K32TL


SCH-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.pdf (779.68 KB, 下载次数: 315)
Assembly Drawings-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.pdf (55.87 KB, 下载次数: 272)
Gerber-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.zip (232.87 KB, 下载次数: 272)
BOM-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.xlsx (12.17 KB, 下载次数: 243)
Pick Place-AI8H4K64TL-LQFP48-触摸按键8段数码管测试板-V1.1-20250101.csv (5.53 KB, 下载次数: 201)
AI8H4K64TL-LQFP48-触摸按键8段数码管测试板_测试程序.zip (16.44 KB, 下载次数: 350)

版本更新记录
V1.0
初始版本
V1.1
封装画错导致原理图和丝印错，修改







回复

使用道具 举报 送花
神***
  • 打卡等级：以坛为家I
  • 打卡总天数：393
  • 最近打卡：2026-04-30 08:56:47

849

主题

1万

回帖

2万

积分

管理员

积分
23131
发表于 2024-12-12 09:30:41 | 显示全部楼层






回复

使用道具 举报 送花
乘风***
  • 打卡等级：以坛为家III
  • 打卡总天数：671
  • 最近打卡：2026-04-30 08:59:31
已绑定手机

52

主题

2608

回帖

9093

积分

论坛元老

积分
9093
发表于 2024-12-19 11:41:54 | 显示全部楼层

移植下面帖子里的滑轮程序到当前板子上进验证，通过ISP软件的虚拟接口显示滑轮数值：

触摸滑条，8H4K64TLCD, 触摸按键、段码LCD液晶、实时时钟演示程序，立创EDA开源
https://www.stcaimcu.com/forum.php?mod=viewthread&tid=9925
(出处: 国芯技术交流网站)

演示视频：

参考代码：

upload 附件：触摸按键8段数码管测试板-触摸滑环.zip

回复

使用道具 举报 送花
CyberH***
  • 打卡等级：常住居民III
  • 打卡总天数：184
  • 最近打卡：2026-03-17 13:46:23

24

主题

244

回帖

1453

积分

金牌会员

积分
1453
发表于 2024-12-30 11:06:27 | 显示全部楼层

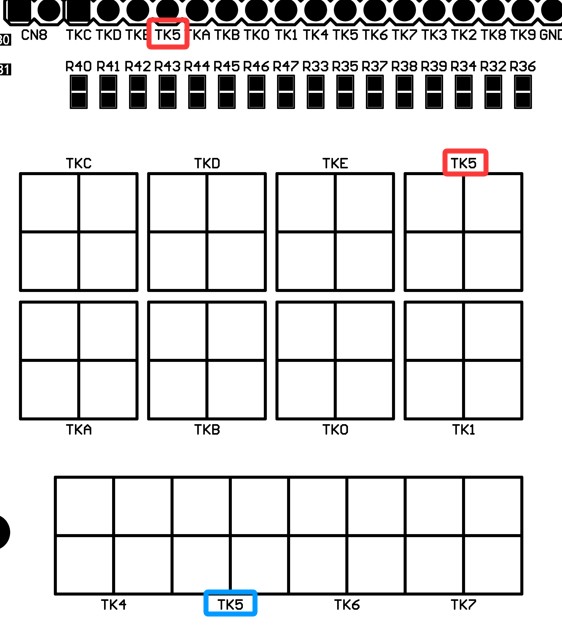

发现封装画错导致原理图和丝印全错

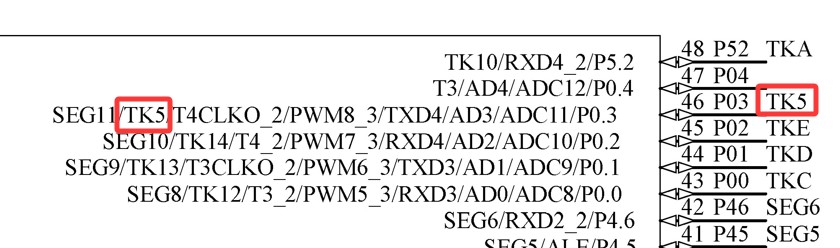

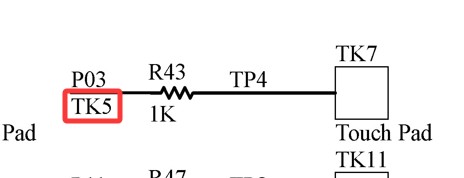

P03应为TK15（TKF），封装写成TK5
实物仅外观受影响，不影响功能




V1.1已修正
回复

使用道具 举报 送花
bat***
  • 打卡等级：以坛为家II
  • 打卡总天数：522
  • 最近打卡：2026-04-30 06:56:02
已绑定手机

6

主题

120

回帖

1398

积分

金牌会员

积分
1398
发表于 2025-1-10 10:08:15 | 显示全部楼层
大佬收下膝盖,这个芯片的指路明灯
回复

使用道具 举报 送花
桃花***
  • 打卡等级：以坛为家III
  • 打卡总天数：644
  • 最近打卡：2026-04-30 10:20:31

3

主题

55

回帖

2078

积分

金牌会员

积分
2078
发表于 2025-3-11 18:06:12 | 显示全部楼层
怎么焊好板子后,可以检测到MCU型号，但是下载程序失败。
回复

使用道具 举报 送花
Debu***
  • 打卡等级：以坛为家III
  • 打卡总天数：725
  • 最近打卡：2026-03-30 12:09:34
已绑定手机

97

主题

7246

回帖

1万

积分

超级版主

积分
13800
发表于 2025-3-12 15:44:10 | 显示全部楼层
更新ISP软件到最新版，再给AI8H2K12U更新一下固件试试
回复

使用道具 举报 送花
桃花***
  • 打卡等级：以坛为家III
  • 打卡总天数：644
  • 最近打卡：2026-04-30 10:20:31

3

主题

55

回帖

2078

积分

金牌会员

积分
2078
发表于 2025-3-14 12:49:45 | 显示全部楼层
键号的顺序被打乱了。
回复

使用道具 举报 送花
CyberH***
  • 打卡等级：常住居民III
  • 打卡总天数：184
  • 最近打卡：2026-03-17 13:46:23

24

主题

244

回帖

1453

积分

金牌会员

积分
1453
发表于 2025-3-14 14:32:03 | 显示全部楼层
桃花*** 发表于 2025-3-14 12:49
键号的顺序被打乱了。

是的，为了布线方便，程序中使用数组进行顺序重映射
回复

使用道具 举报 送花
桃花***
  • 打卡等级：以坛为家III
  • 打卡总天数：644
  • 最近打卡：2026-04-30 10:20:31

3

主题

55

回帖

2078

积分

金牌会员

积分
2078
发表于 2025-3-16 12:12:36 | 显示全部楼层
LED3-LED18的缺口是正极,还是缺口是负极?
回复

使用道具 举报 送花
