STC8H单片机进入掉电模式后功耗

AI-32***

98057*** 发表于 2023-4-3 13:51
IO口设置为弱上拉，是不是设置IO口为准双向口的意思？

98057***

神*** 发表于 2023-4-3 13:47
你大概按这个思路对下，可能我有笔误，另外你贴个图为何不清晰，我们下图为何比你的图清晰

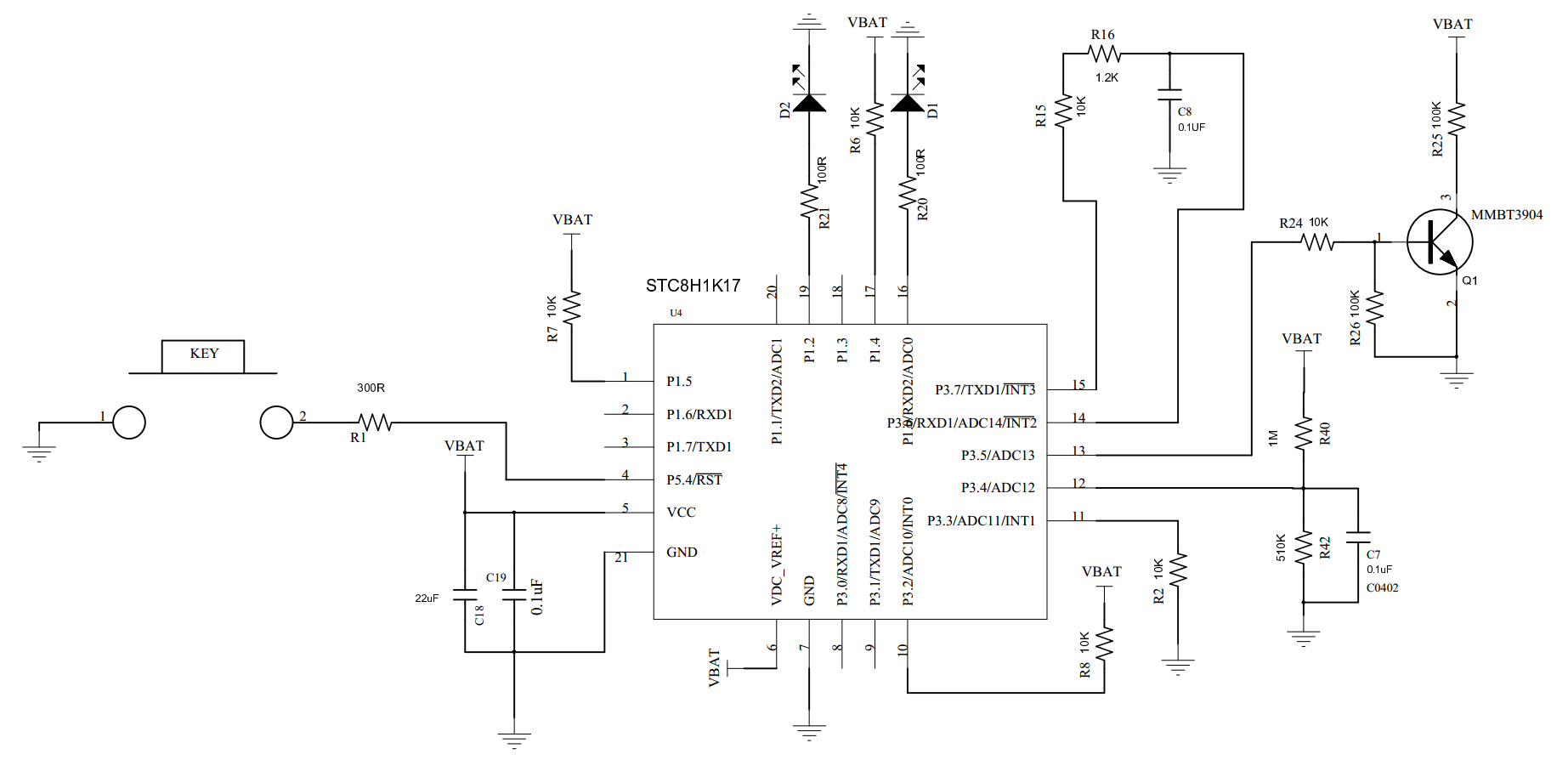

附件是我简化的原理图，贵司亦可以参照这个原理图帮忙配置IO口进入掉电模式，我可以参照你配置这个原理图IO口进入掉电模式的方法，灵活应用，举一反三。谢谢

98057***

STCAI-32*** 发表于 2023-4-3 14:01

设置成高阻输入，还要关闭数字输入，请教一下怎么关闭数字输入？谢谢

AI-32***

强大的I/O配置工具，速度，电流，上拉电阻...

zh***

98057*** 发表于 2023-4-2 13:39
辉哥，好的，我试试，

高阻是不行的,你要设置成明确的 高或低电平

98057***

zh*** 发表于 2023-4-3 14:22
高阻是不行的,你要设置成明确的 高或低电平

如果MCU外围有明确的电平才可以设置为高阻吧？是不是这样呢？

神***

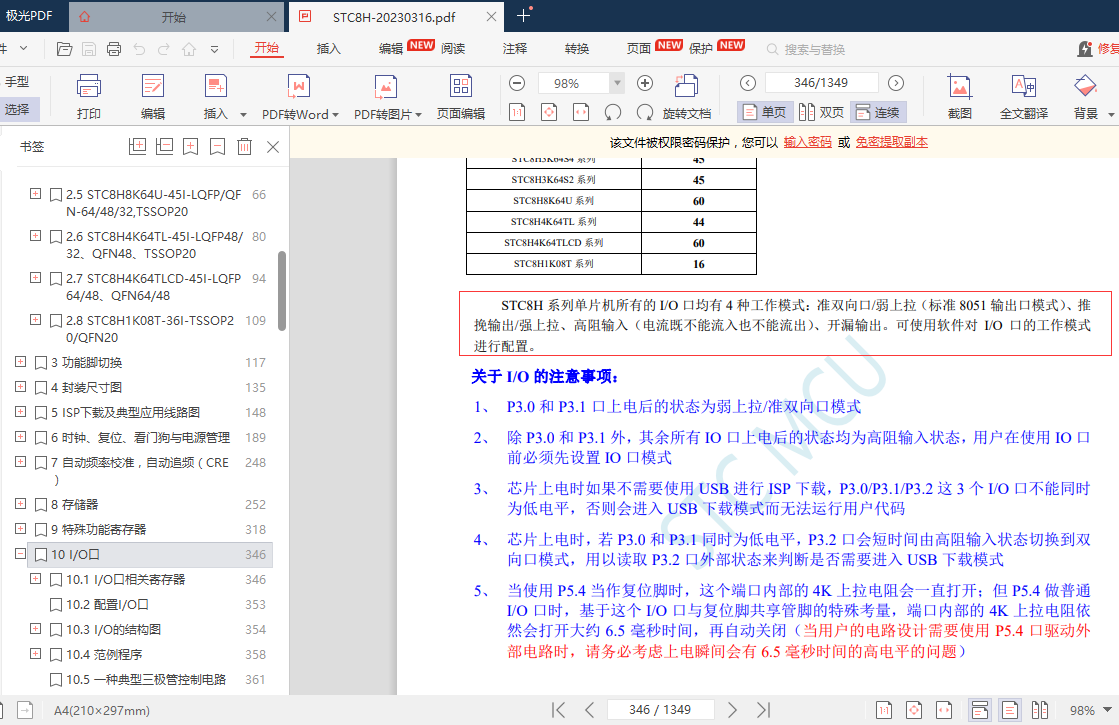

如果要普通的I/O当模拟口使用，一般是现将I/O设置成 【高阻输入】！
【高阻输入】如浮空，如感应到高低变化，那里面的数字输入就会有功耗！
===这就是大学教课书：数字电路的输入不要浮空，浮空没啥，就是产生电流消耗
所以要进入省电模式前，请将需要关闭数字输入的【I/O-设置为高阻输入的】的数字输入关闭，这样省电

神***

外围没有明确的高低 0/VCC, 如浮空，如对方给的信号在变化，如对方可能会没电了
===你就要设置成高阻输入+关闭数字输入
===STC-MCU内部增加关闭数字输入这是我要求增加的
===不是所有的STC-MCU都有关闭数字输入功能，要增加成本的，这是我后来要求的！！！
===新的部分MCU才有，甚至中间一段时间只有部分跟模拟相关的口才有

用高点灯的，没特别的设置好处，我看到一次讲一次外行

神***

下图中：
1，不是 0V, 也不是VCC的，要考虑 对数字部分，大致 0.8V以下是低，1.8V 以上是高
===其他就是产生额外电流的可能
2，对地有电阻环路漏电的，如高点亮 LED, NPN三级管部分

用【高阻输入+关闭数字输入】是STC官方给出的权威解决方案 ！！！

神***

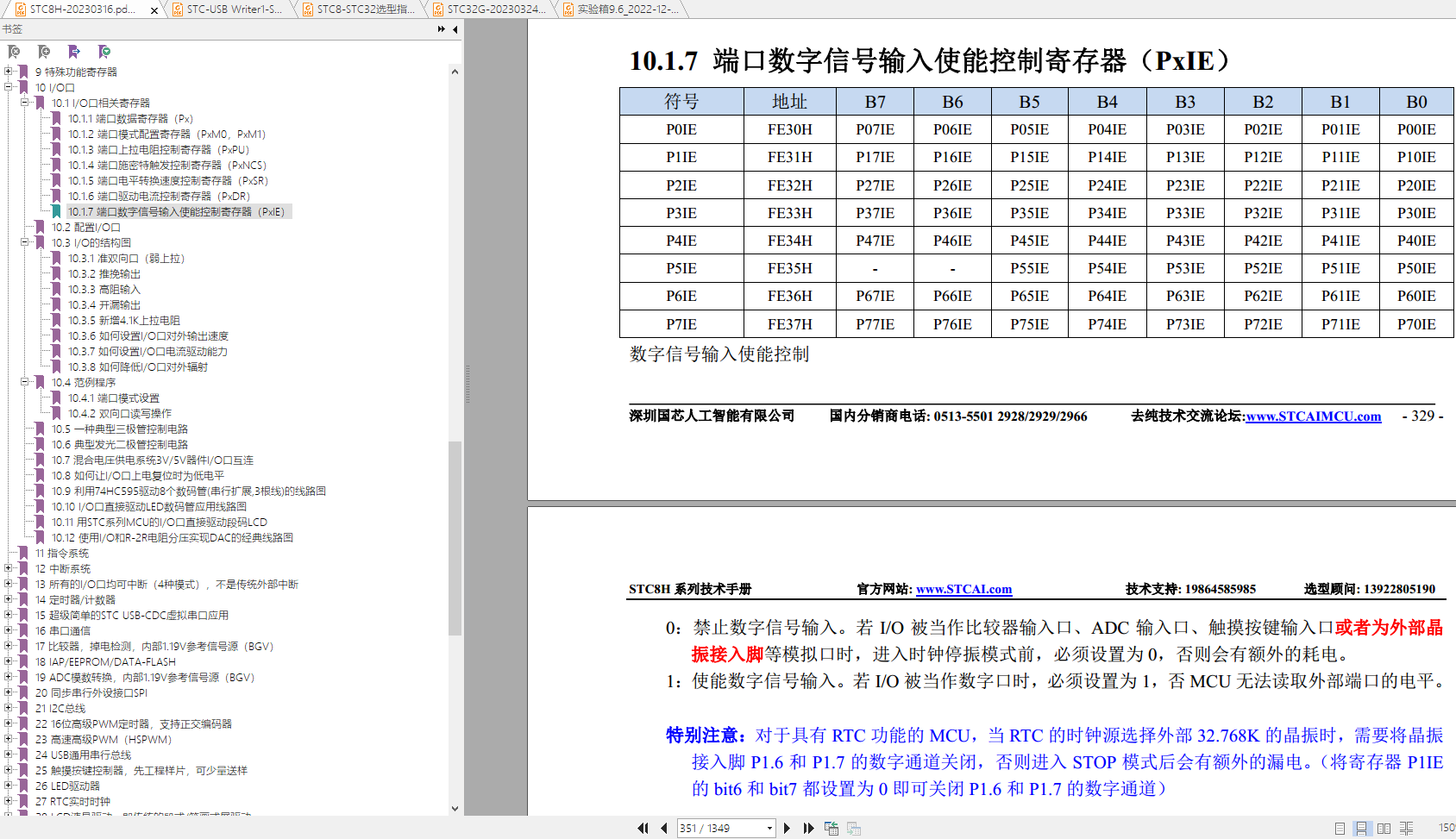

STC8H1K08-36I-TSSOP20, 你用到的I/O, 有没有关闭数字输入功能，
要在这详细看 寄存器，我眼睛散光，你自己看下

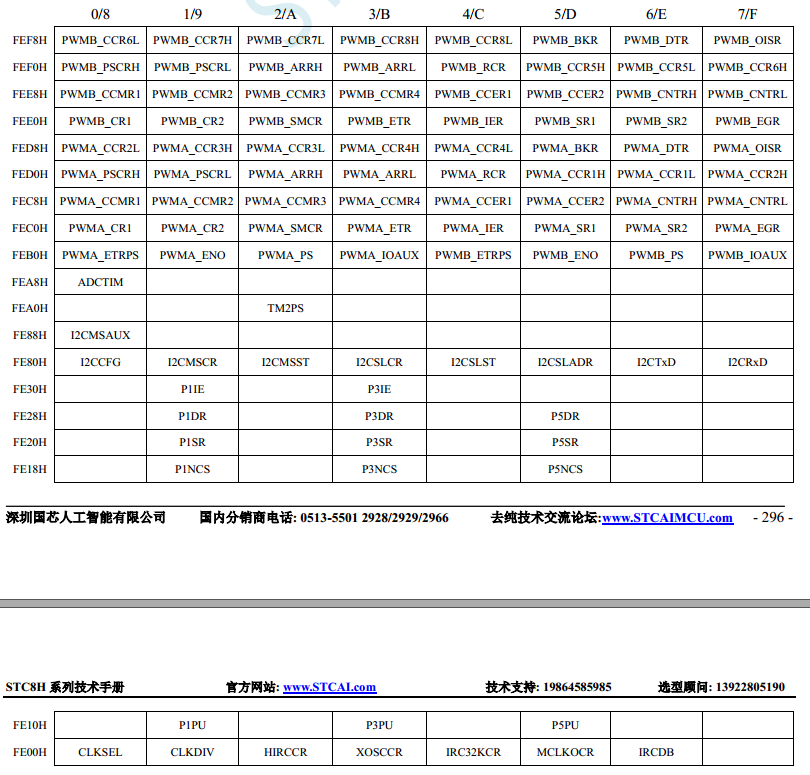

P1IE: P1口的数字输入允许
P3IE: P3口的数字输入允许


请按照我们的权威建议实施相应方案
