发表于 2025-1-28 21:01:11 | 显示全部楼层

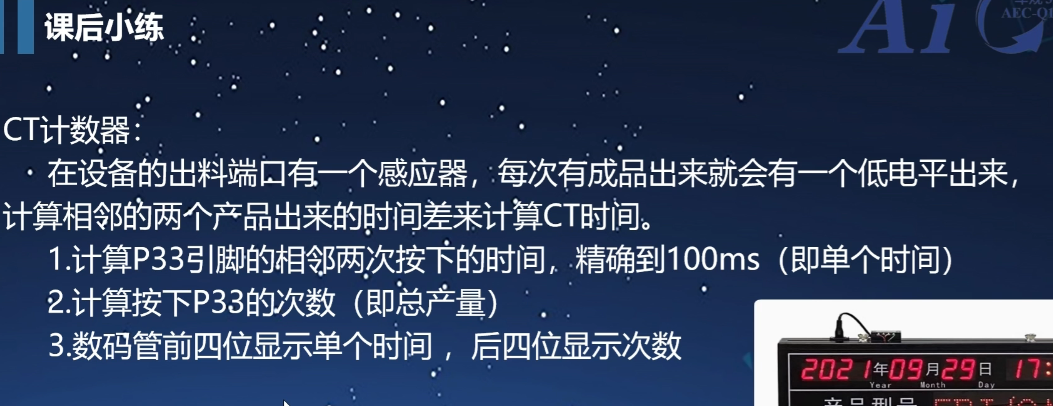

第十五集 定时器做计数器

15集 CT计数器.png
  1. void INT1_Count_Init(void)

  2. {

  3.         IT1 =1;

  4.   EX1 = 1;

  5. }

  6. void INT1_Isr() interrupt 2

  7. {

  8.         Count1 = Count_T1;

  9.         if(Count1>5)

  10.         {

  11.                 Count = Count1/10;

  12.           Count_INT1++;

  13.         }

  14.          Count_T1 = 0;

  15. }

  16. void Timer1_Isr(void) interrupt 3

  17. {

  18.         Count_T1++;

  19. }

  20.

  21. void Timer1_Init(void)                //10毫秒@24.000MHz

  22. {

  23.         AUXR &= 0xBF;                        //定时器时钟12T模式

  24.         TMOD &= 0x0F;                        //设置定时器模式

  25.         TL1 = 0xE0;                                //设置定时初始值

  26.         TH1 = 0xB1;                                //设置定时初始值

  27.         TF1 = 0;                                  //清除TF1标志

  28.         TR1 = 1;                                  //定时器1开始计时

  29.         ET1 = 1;                                  //使能定时器1中断

  30. }
复制代码
15 定时器做计shu器.zip (170.52 KB, 下载次数: 20)
回复 支持 反对

使用道具 举报 送花
乐***
  • 打卡等级：常住居民III
  • 打卡总天数：111
  • 最近打卡：2025-05-03 13:57:08
已绑定手机

1

主题

60

回帖

287

积分

中级会员

积分
287
发表于 2025-1-30 13:22:15 | 显示全部楼层
第十六集 DS18B20测温  课后小任务

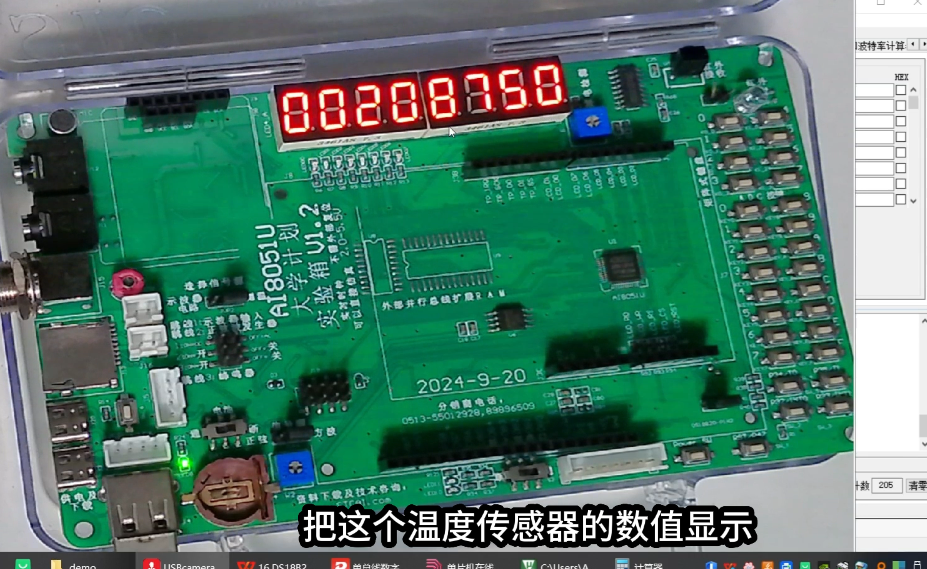

把温度传感器的数值显示改成两位数，加一小数点，然后小数点后再显示一位。

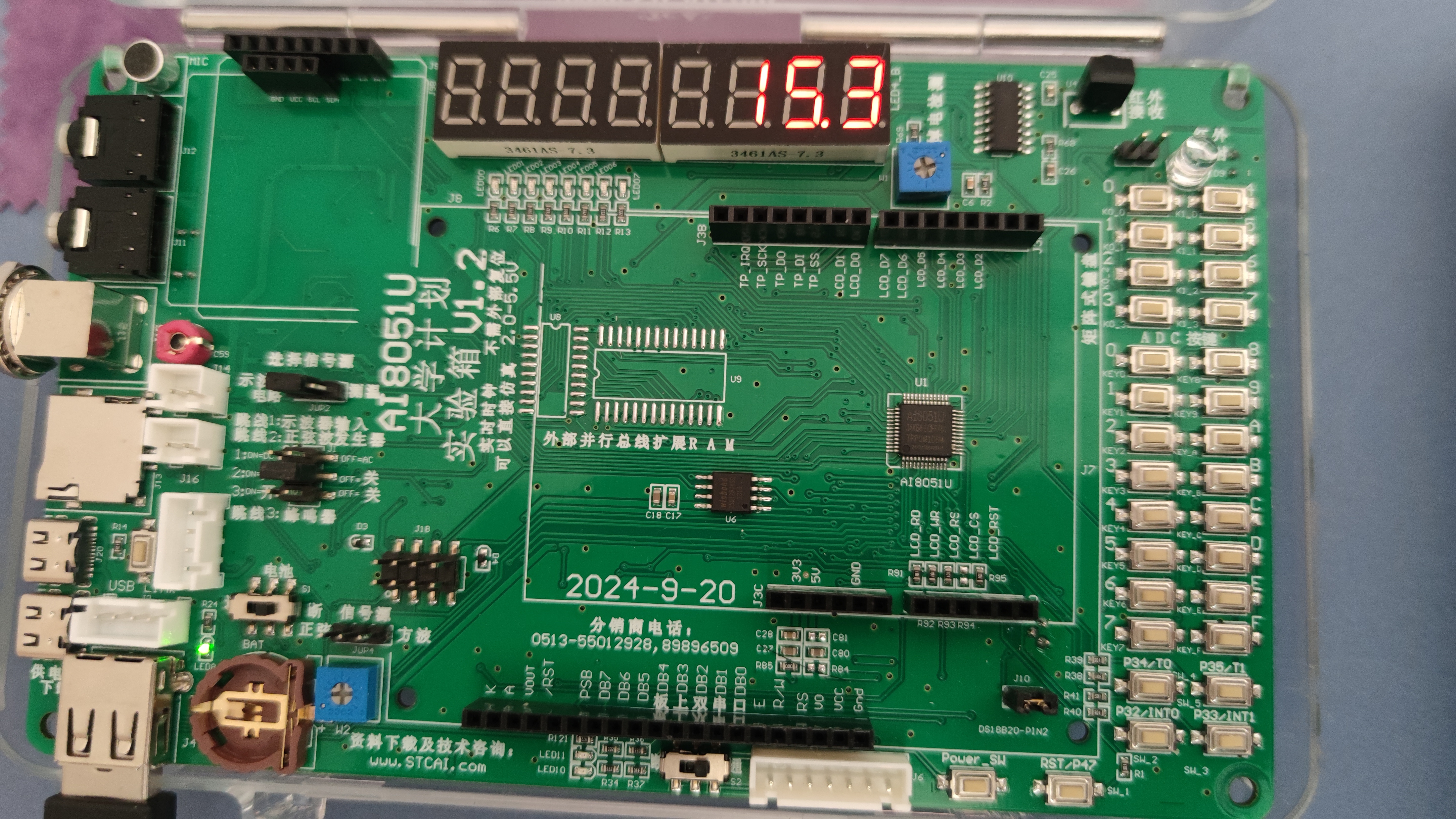

18B20 课后小任务.png
先在程序中加入转换精度可预设的代码：
  1. void DS18B20_Init(void)

  2. {

  3.                         DS18B20_Reset();                    //1.发送复位命令

  4.                         DS18B20_WriteByte(0xcc);        //2.跳过ROM命令

  5.                         DS18B20_WriteByte(0x4e);       //3.写暂存器指令4E

  6.                         DS18B20_WriteByte(0x4b);        //4.写TH最高限值温度

  7.                         DS18B20_WriteByte(0x00);        //5.写TL最低限值温度

  8.                         DS18B20_WriteByte(0x7f);        //写配置寄存器4

  9.                                                 //0x1f ： 0.5000°C  转换时间93.75ms

  10.                                                 //0x3f ： 0.2500°C  转换时间187.5ms

  11.                                                 //0x5f ： 0.1250°C  转换时间375ms

  12.                                                 //0x7f ： 0.0625°C  转换时间750ms

  13. }
复制代码
       Temp_18b20 = Temp_18b20/1000;        //除1000，再在十位数之后加上小数点，则显示出需要的数值。
  1. u8 SEG_NUM1[]=                                //带小数点

  2. {

  3.     0xBF,       /*'0', 0*/

  4.     0x86,       /*'1', 1*/

  5.     0xDB,       /*'2', 2*/

  6.     0xCF,       /*'3', 3*/

  7.     0xE6,       /*'4', 4*/

  8.     0xED,       /*'5', 5*/

  9.     0xFD,       /*'6', 6*/

  10.     0x87,       /*'7', 7*/

  11.     0xFF,       /*'8', 8*/

  12.     0xEF,       /*'9', 9*/

  13.     0xF7,       /*'A', 10*/

  14.     0xFC,       /*'B', 11*/

  15.     0xB9,       /*'C', 12*/

  16.     0xDE,       /*'D', 13*/

  17.     0xF9,       /*'E', 14*/

  18.     0xF1,       /*'F', 15*/

  19.     0x40,       /*'-', 16*/

  20.     0x00,       /*' ', 17*/

  21.     0x80,       /*'.', 18*/

  22. };
复制代码
只显示三位数字
  1. void SEG_Show_U32(u32 num)

  2. {

  3.         u8 i;

  4.         for(i=0;i<3;i++)                      //只显示三位数字

  5.         {

  6.                 passward[7-i] = num%10;

  7.                 num /= 10;

  8.         }

  9. }
复制代码
demo1.zip (195.65 KB, 下载次数: 41)



回复 支持 反对

使用道具 举报 送花
乐***
  • 打卡等级：常住居民III
  • 打卡总天数：111
  • 最近打卡：2025-05-03 13:57:08
已绑定手机

1

主题

60

回帖

287

积分

中级会员

积分
287
发表于 2025-1-30 18:34:54 | 显示全部楼层

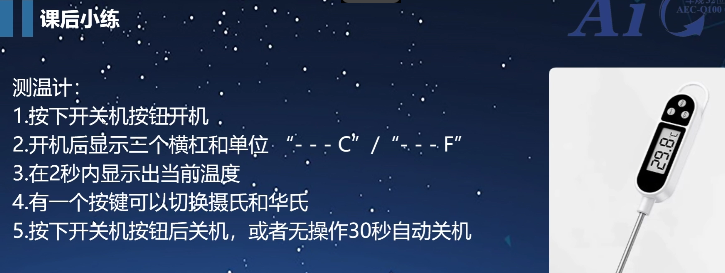

第十六集 DS18B20测温  课后小练

第十六集 18B20测温.png
鉴于实验箱没有真正的电源开关机按键，所以采用右侧的某个键盘象征性的作为开关机键使用，但不能真正切断电源。
由于四个独立按键P32\P33\P34\P35都已经被占用，所以考虑用矩阵键盘来实现此课后小练的功能。
此处采用按键1（P01）作为开关机键，按键3（P03）作为摄氏华氏温度显示方式切换键。
下面是main主函数

  1.  while(1)

  2.         {

  3. //

  4. //    if (bUsbOutReady)                                                                                                        //如果接收到了数据

  5. //        {

  6. //            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

  7. //

  8. //            usb_OUT_done();                                                        //

  9. //        }

  10.                 Task_Pro_Handler_Callback();                                //执行功能函数

  11.

  12.                 if(C_F == 0)

  13.                                 SEG_Show_U32(Temp_18b20);                                //如果C_F=0，则显示摄氏温度

  14.                 else

  15.                           SEG_Show_U32(Temp_F);                                                //如果C_F=1，则显示华氏温度

  16.    if(P01==0)                                                                                                                //按键1用作开关机键

  17.          {

  18.                         Delay20ms();

  19.                   if(P01==0)

  20.                         {

  21.                                 run = !run;

  22.                                 Key_num=0;

  23.                         }

  24.                         while(P01==0);

  25.          }

  26.         }

  27. }
复制代码
  1. void Key_Task(void)

  2. {

  3.         Key_num++;

  4.         if(P03==0)                                                                                //按键3用作摄氏/华氏显示切换键

  5.                 {

  6.                         Key_Vol++;

  7.                         Key_num = 0;

  8.                         if(Key_Vol==5)

  9.                         {

  10.                                 C_F = !C_F;

  11.                         }

  12.                 }

  13.         else

  14.                 Key_Vol = 0;

  15.         if(Key_num==3000)                                                 //30秒无操作，关机

  16.                 run = 0;

  17. }
复制代码
  1. void SEG_Task(void)

  2. {

  3.         u8 num = 0;

  4.

  5.         if(run==0)                       //未按P01键，熄屏，代表未开机

  6.         {

  7.                         tim =0;

  8.       SEG_Show0();                                                                 //未开机，熄屏

  9.   }

  10.         else

  11.         {

  12.                 tim++;

  13.                 if(tim>2000)                                                  //2秒钟后

  14.                 {

  15.                         if(C_F)

  16.                                 SEG_Show4();                                                        //如果C_F=1，则显示华氏温度

  17.                         else

  18.                                 SEG_Show3();                                                        //如果C_F=0，则显示摄氏温度

  19.                         tim = 2000;

  20.    }

  21.                 else                                                                                                        //2秒内

  22.                 {

  23.                         if(C_F)

  24.                                 SEG_Show2();                                                        //如果C_F=1，显示”---F"

  25.                         else

  26.                                 SEG_Show1();                                                        //如果C_F=0，显示”---C“

  27.           }

  28.         }

  29.         Seg_no ++;

  30.         if( Seg_no>7 )

  31.                 Seg_no=0;

  32. }
复制代码

demo2.zip (204.35 KB, 下载次数: 29)


回复 支持 反对

使用道具 举报 送花
乐***
  • 打卡等级：常住居民III
  • 打卡总天数：111
  • 最近打卡：2025-05-03 13:57:08
已绑定手机

1

主题

60

回帖

287

积分

中级会员

积分
287
发表于 2025-1-31 19:06:21 | 显示全部楼层

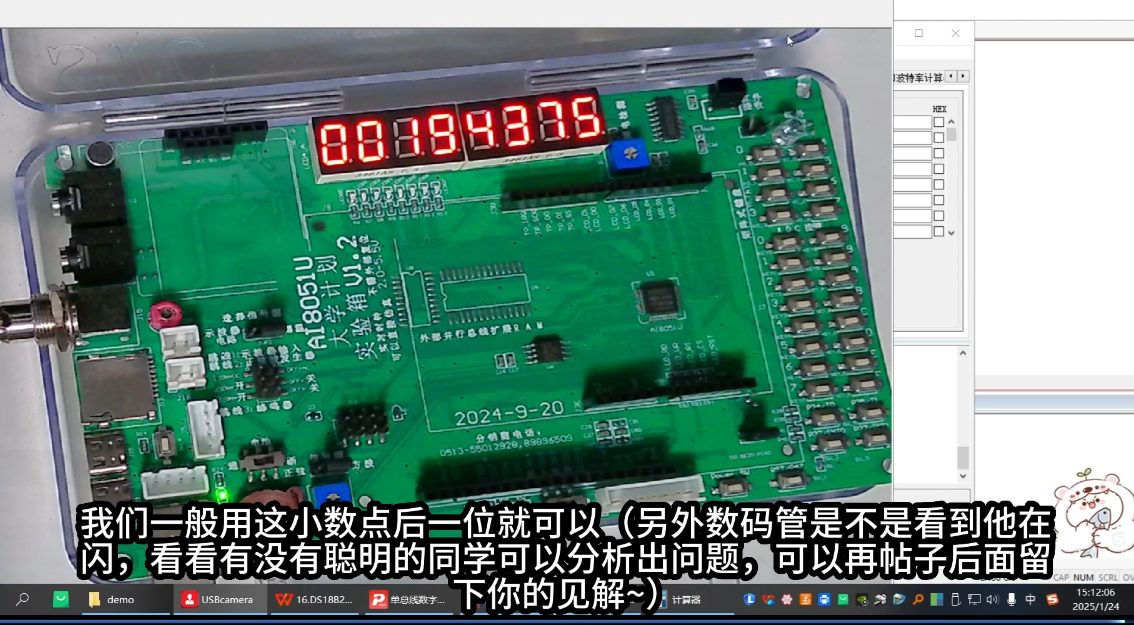

第十六集 DS18B20测温  数码管闪烁问题

数码管闪烁是由于18B20的读写中采用了阻塞延时程序（软件延时）影响了主程序的运行，要采用非阻塞程序才能使数码管不闪烁。
非阻塞写法有多种，我现在找到了一种：定时器中断方式。用定时器中断来实现精确延时。
本程序中使用定时器1，设置定时长度为60us, 480us就是8个定时周期，420us正好是7个定时周期。
18B20全部的读写过程都在定时中断中实现
  1. void Timer1_Isr(void) interrupt 3         //定时时间60us,就是60us走一步

  2. {

  3.         switch(t1_num)

  4.                 {

  5.                 case 0 :

  6.                 case 33 :

  7.                 bz = 1; DQ = 0; break;

  8.                 case 8 :                                                                                                                        //0-8步时间间隔480us

  9.                 case 41 :

  10.                 DQ = 1; break;

  11.                 case 9 :                                                                                                                        //8-9步时间间隔60us

  12.                 case 42 :

  13.                 bz = DQ; break;

  14.                 case 16 :                            //9-16步时间间隔420us

  15.                 case 49 :

  16.                 if(bz)                                                                                                                         //如果bz为1，则初始化失败，关闭定时器1，等待下次采集。

  17.                 {

  18.                         TR1 = 0;

  19.                         break;}

  20.                 else                                                                                                                                 //如果bz为0,则开始写入命令cmd[cmd_n++]

  21.                 {

  22.                   dat = cmd[cmd_n++];

  23.                         DQ = 0;

  24.                         Delay1us();

  25.                   dat >>= 1;

  26.                         DQ = CY;

  27.                         break;

  28.                 }

  29.                 case 17 : //cmd[0]

  30.                 case 18 :

  31.                 case 19 :

  32.                 case 20 :

  33.                 case 21 :

  34.                 case 22 :

  35.                 case 23 :

  36.

  37.                 case 25 : //cmd[1]

  38.                 case 26 :

  39.                 case 27 :

  40.                 case 28 :

  41.                 case 29 :

  42.                 case 30 :

  43.                 case 31 :

  44.

  45.                 case 50 : //cmd[2]

  46.                 case 51 :

  47.                 case 52 :

  48.                 case 53 :

  49.                 case 54 :

  50.                 case 55 :

  51.                 case 56 :

  52.

  53.                 case 58 : //cmd[3]

  54.                 case 59 :

  55.                 case 60 :

  56.                 case 61 :

  57.                 case 62 :

  58.                 case 63 :

  59.                 case 64 :

  60.                  DQ = 1;

  61.                  Delay1us();

  62.                  DQ = 0;

  63.                  Delay1us();                                          //开始下一位

  64.                  dat >>= 1;

  65.                  DQ = CY;

  66.                 break;

  67.                 case 24 :

  68.                 case 57 :

  69.                 DQ = 1;

  70.                 Delay1us();                                           //写第一个字节结束

  71.                 dat = cmd[cmd_n++];

  72.                 DQ = 0;

  73.                 Delay1us();                                           //写第二个字节

  74.                 dat >>= 1;

  75.                 DQ = CY;

  76.                 break;

  77.                 case 32 :

  78.                 DQ = 1;

  79.                 Delay1us();                                           //写第二个字节结束 0x44

  80.                 case 65 :

  81.                 DQ = 1;

  82.                 Delay1us();                                    //0xbe 命令发完

  83.                 dat = 0;

  84.                 dat >>= 1;

  85.                 DQ = 0;

  86.                 Delay1us();

  87.                 DQ = 1;

  88.                 Delay1us();

  89.                 if(DQ) dat |= 0x80;

  90.                 break;

  91.                 case 66 :

  92.                 case 67 :

  93.                 case 68 :

  94.                 case 69 :

  95.                 case 70 :

  96.                 case 71 :

  97.                 case 72 :

  98.

  99.                 case 74 :

  100.                 case 75 :

  101.                 case 76 :

  102.                 case 77 :

  103.                 case 78 :

  104.                 case 79 :

  105.                 case 80 :

  106.                 dat >>= 1;

  107.                 DQ = 0;

  108.                 Delay1us();

  109.                 DQ = 1;

  110.                 Delay1us();

  111.                 if(DQ) dat |= 0x80;

  112.                 break;

  113.                 case 73 :

  114.                 TempL = dat;

  115.                 dat = 0;

  116.                 dat >>= 1;

  117.                 DQ = 0;

  118.                 Delay1us();

  119.                 DQ = 1;

  120.                 Delay1us();

  121.                 if(DQ) dat |= 0x80;

  122.                 break;

  123.                 case 81 :

  124.                 TempH = dat;

  125.                 TR1 = 0;

  126.                 break;

  127.                 default : break;

  128.                 }

  129.         t1_num++;

  130. }
复制代码
  1. void Timer1_Init(void)                //60微秒@24.000MHz

  2. {

  3.         AUXR &= 0xBF;                        //定时器时钟12T模式

  4.         TMOD &= 0x0F;                        //设置定时器模式

  5.         TL1 = 0x88;                                //设置定时初始值

  6.         TH1 = 0xFF;                                //设置定时初始值

  7.         TF1 = 0;                                //清除TF1标志

  8.         TR1 = 1;                                //定时器1开始计时

  9.         ET1 = 1;                                //使能定时器1中断

  10. }
复制代码
温度值计算放在main函数内，因为怕60us时间不够用。
  1.  while(1)

  2.         {

  3. //

  4. //    if (bUsbOutReady)                                                                                                        //如果接收到了数据

  5. //        {

  6. //            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

  7. //

  8. //            usb_OUT_done();                                                        //

  9. //        }

  10.                 Task_Pro_Handler_Callback();                                //执行功能函数

  11.         if( TempH & 0x80 )                        //如果最高位是1，这个就是负数

  12.         {

  13.                 MinusFlag = 1;

  14.                 Temp = (((u16)TempH << 8) | ((u16)TempL << 0));

  15.                 Temp = (~Temp) +1;

  16.                 Temp_18b20 = (u32)Temp*625;

  17.         }

  18.         else

  19.         {

  20.                 MinusFlag = 0;

  21.                 Temp = (((u16)TempH << 8) | ((u16)TempL << 0));

  22.                 Temp_18b20 = (u32)Temp*625;

  23.                 Temp_18b20 = Temp_18b20/1000;        //除1000，再在十位数之后加上小数点，则显示出需要的数值。

  24.                 Temp_F = Temp_18b20*9/5 + 320;                         //转换成华氏温度值

  25.         }

  26.                 if(C_F == 0)

  27.                                 SEG_Show_U32(Temp_18b20);                                //如果C_F=0，则显示摄氏温度

  28.                 else

  29.                           SEG_Show_U32(Temp_F);                                                //如果C_F=1，则显示华氏温度

  30.    if(P01==0)                                                                                                                //按键1用作开机键

  31.          {

  32.                         Delay20ms();

  33.                   if(P01==0)

  34.                         {

  35.                                 run = !run;

  36.                                 Key_num=0;

  37.                         }

  38.                         while(P01==0);

  39.          }

  40.         }

  41. }
复制代码
  1. u8 t1_num = 0;

  2. u8 cmd_n = 0;

  3. void Key_Task(void)

  4. {

  5.         Key_num++;

  6.

  7.                 if(Key_num%50==0)           //本处设置温度采集周期，500ms采集一次温度

  8.                 {

  9.                         //num = 0;

  10.                         t1_num = 0; cmd_n = 0; //nodevice = 0;

  11.                         TR1 = 1;

  12.                 }

  13.         if(P03==0)                                                                                //按键3用作摄氏/华氏显示切换键

  14.                 {

  15.                         Key_Vol++;

  16.                         Key_num = 0;

  17.                         if(Key_Vol==5)

  18.                         {

  19.                                 C_F = !C_F;

  20.                         }

  21.                 }

  22.         else

  23.                 Key_Vol = 0;

  24.         if(Key_num==3000)                                                 //30秒无操作，关机

  25.                 run = 0;

  26. }
复制代码

其他的程序跟前面课后小练中的一样，DS18B20_ReadTemp函数不用了。

demo3.zip (206.82 KB, 下载次数: 26)
回复 支持 反对

使用道具 举报 送花
silas***
  • 打卡等级：常住居民II
  • 打卡总天数：85
  • 最近打卡：2025-03-06 07:45:38

7

主题

49

回帖

534

积分

高级会员

积分
534
发表于 2025-2-1 16:00:49 | 显示全部楼层

楼主没考虑用掉电模式PD=1来实现关机吗？

回复 支持 反对

使用道具 举报 送花
乐***
  • 打卡等级：常住居民III
  • 打卡总天数：111
  • 最近打卡：2025-05-03 13:57:08
已绑定手机

1

主题

60

回帖

287

积分

中级会员

积分
287
发表于 2025-2-2 13:56:19 | 显示全部楼层
silas*** 发表于 2025-2-1 16:00
楼主没考虑用掉电模式PD=1来实现关机吗？

谢谢同学的提醒，我还没有用过MCU的掉电功能呢，这次尝试一下。
回复 支持 反对

使用道具 举报 送花
乐***
  • 打卡等级：常住居民III
  • 打卡总天数：111
  • 最近打卡：2025-05-03 13:57:08
已绑定手机

1

主题

60

回帖

287

积分

中级会员

积分
287
发表于 2025-2-2 15:06:29 | 显示全部楼层
第十六集 DS18B20测温    掉电及掉电唤醒
主程序main函数while(1)循环前加入掉电及掉电唤醒功能
  1.  P0IM0 = 0x00;                                    //下降沿中断

  2.         P0IM1 = 0x00;

  3. //PINIPH=0x01;                  //设置P0口GPIO中断为最高优先级

  4. //PINIPL=0x01;

  5.         P0INTE = 0x02;                                                                //使能P01中断功能

  6.         P0WKUE = 0x02;                                                                //使能P01中断掉电唤醒功能

  7.   EA = 1;                                                                                                //IE |= 0X80;

  8.   while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

  9. //P40 = 0;

  10.         P06 = 0;                      //给P01,P03提供低电平

  11.         _nop_();

  12.         _nop_();

  13.

  14.         PD = 1 ;                                                                                        //MCU进入掉电模式        ,        PCON = 0x02;

  15.         _nop_();                      //掉电模式被唤醒后,MCU首先会执行此语句

  16.         _nop_();                      //然后再进入中断服务程序

  17.         _nop_();

  18.         _nop_();

  19.

  20.         while(1)
复制代码
  1. void common_irs() interrupt 37                                        //使用GPIO，P01口中断

  2. {

  3.         u8 intf;

  4.         intf = P0INTF;

  5.         P0INTF = 0x00;                                                                 //清空中断标志位，以正常保证中断请求

  6.         if(intf & 0x02)

  7.         {

  8.                 run = !run;

  9.         }

  10. }
复制代码
  1. void SEG_Task(void)

  2. {

  3.         if(run==0)                       //未按P01键，熄屏，代表未开机

  4.         {

  5.                         tim =0;

  6.       SEG_Show0();                                                                 //未开机，熄屏

  7.                         PD = 1;                                                                                         //熄屏以后再掉电，不然数码管还有残余显示

  8.                         Key_num = 0;

  9.   }

  10.         else

  11.         {

  12.                 PD = 0;

  13.                 tim++;

  14.                 if(tim>2000)                                                  //2秒钟后

  15.                 {

  16.                         if(C_F)

  17.                                 SEG_Show4();                                                        //如果C_F=1，则显示华氏温度

  18.                         else

  19.                                 SEG_Show3();                                                        //如果C_F=0，则显示摄氏温度

  20.                         tim = 2000;

  21.    }

  22.                 else                                                                                                        //2秒内

  23.                 {

  24.                         if(C_F)

  25.                                 SEG_Show2();                                                        //如果C_F=1，显示”---F"

  26.                         else

  27.                                 SEG_Show1();                                                        //如果C_F=0，显示”---C“

  28.           }

  29.         }

  30.         Seg_no ++;

  31.         if( Seg_no>7 )

  32.                 Seg_no=0;

  33. }
复制代码
demo4.zip (207.77 KB, 下载次数: 38)


回复 支持 反对

使用道具 举报 送花
silas***
  • 打卡等级：常住居民II
  • 打卡总天数：85
  • 最近打卡：2025-03-06 07:45:38

7

主题

49

回帖

534

积分

高级会员

积分
534
发表于 2025-2-4 12:38:56 | 显示全部楼层

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=12763&extra=&page=4

感谢提供的思路，我也完成作业了
