AI8051U教学视频课后小练 | 高质量打卡

乐***

第一集 序言

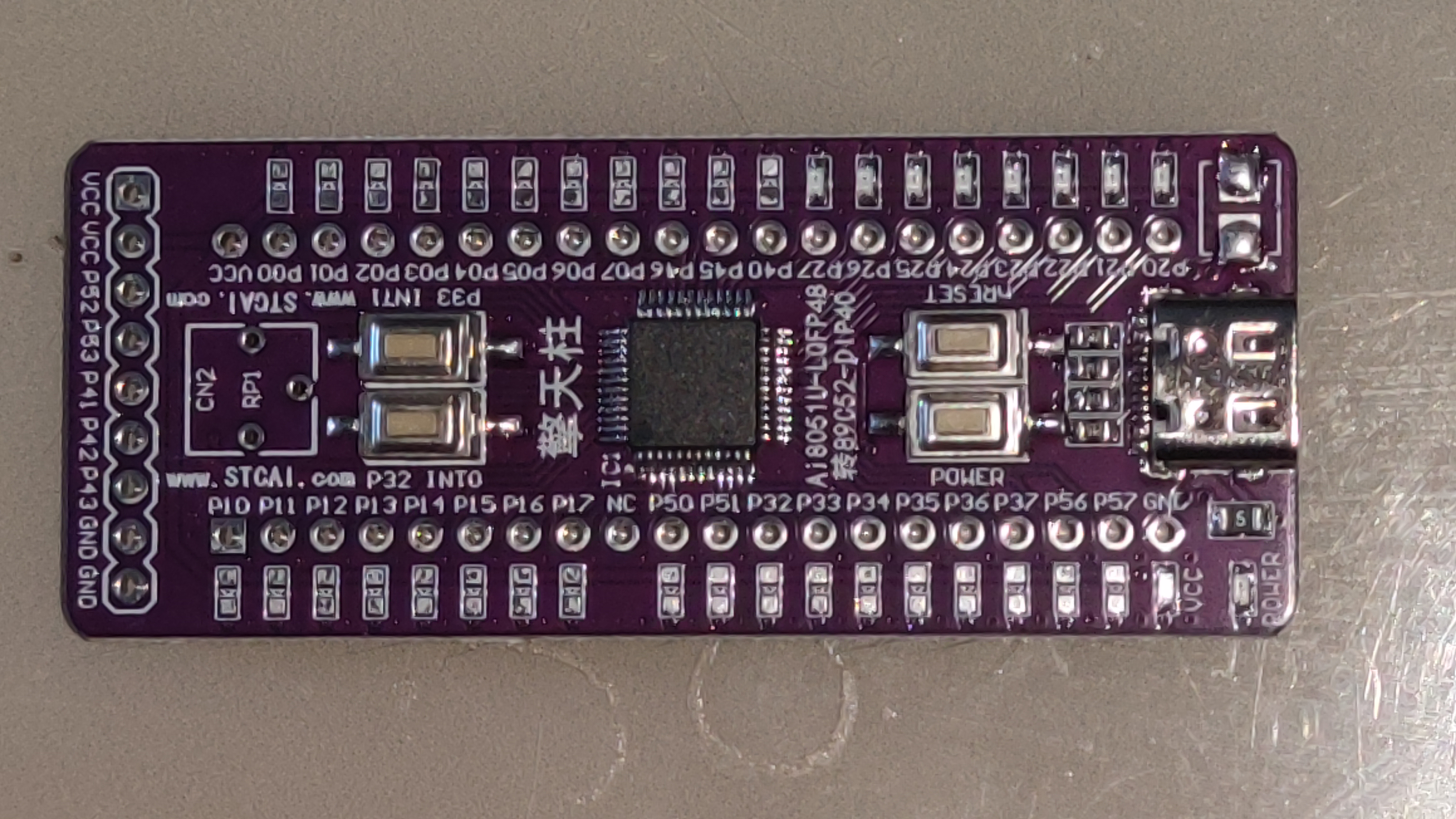

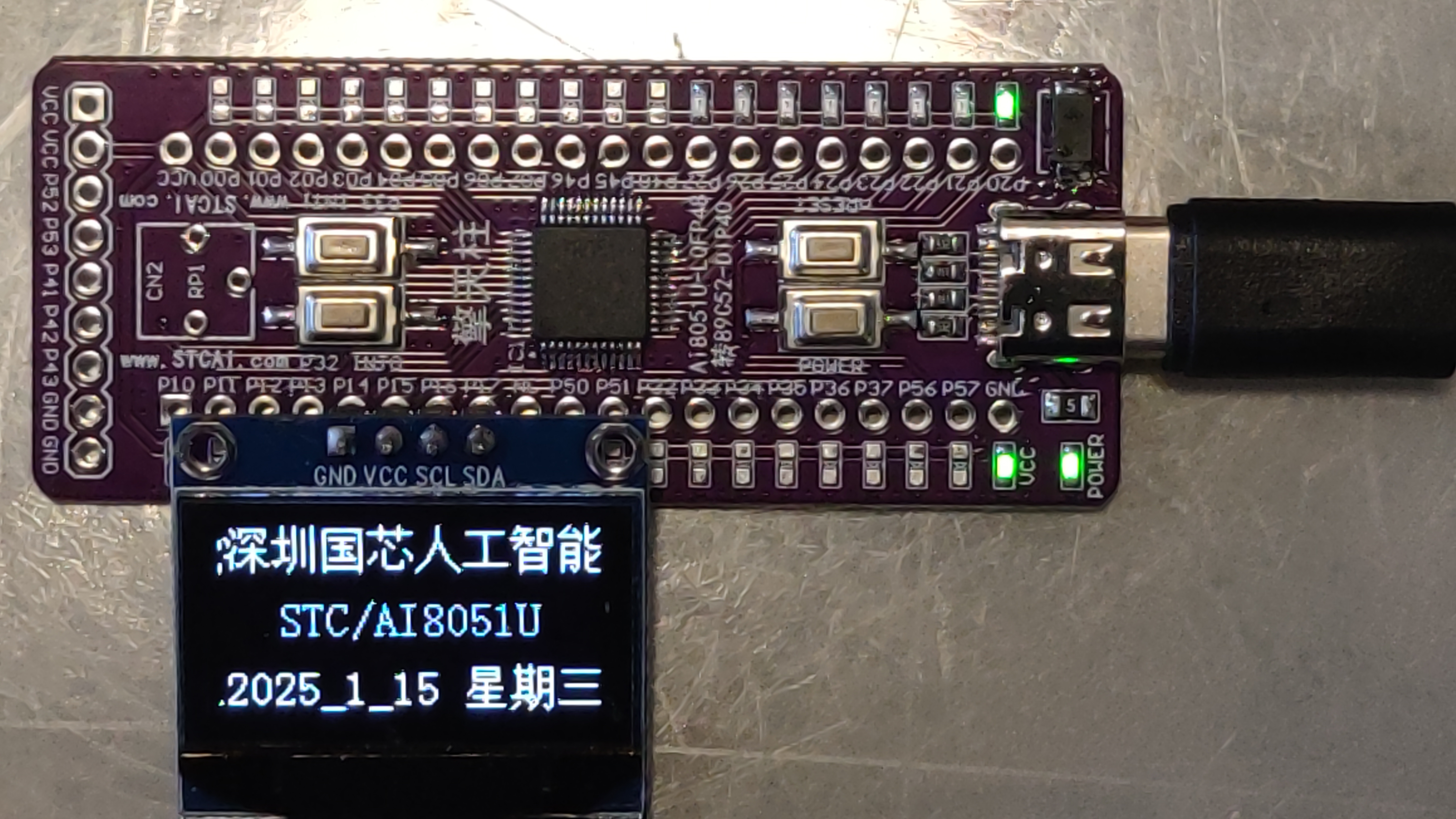

两天前收到了“擎天柱”转接板，很漂亮。


STC的产品越来越强大了！技术支持也越来越全面。激发出了同学们的学习热情
     Ai32位8051
8 0 5 1  凌绝顶，核心算力在哪里 ！
算力一日同风起，扶摇直上九万里 !
百兆硬件真浮点，三角函数运算器 ！
神州春色三万里，封神榜永远是你 ！
===老骥伏枥志在万里，来我们再战三万里

乐***

第三集 点亮第一颗LED
咱也从点亮第一颗LED开始吧。

乐***

第四集 USB不停电下载

AI8051U的USB不停电下载冲哥已经在视频里讲的很清楚了，同学们只要按部就班地一步步照抄就能顺利实现。

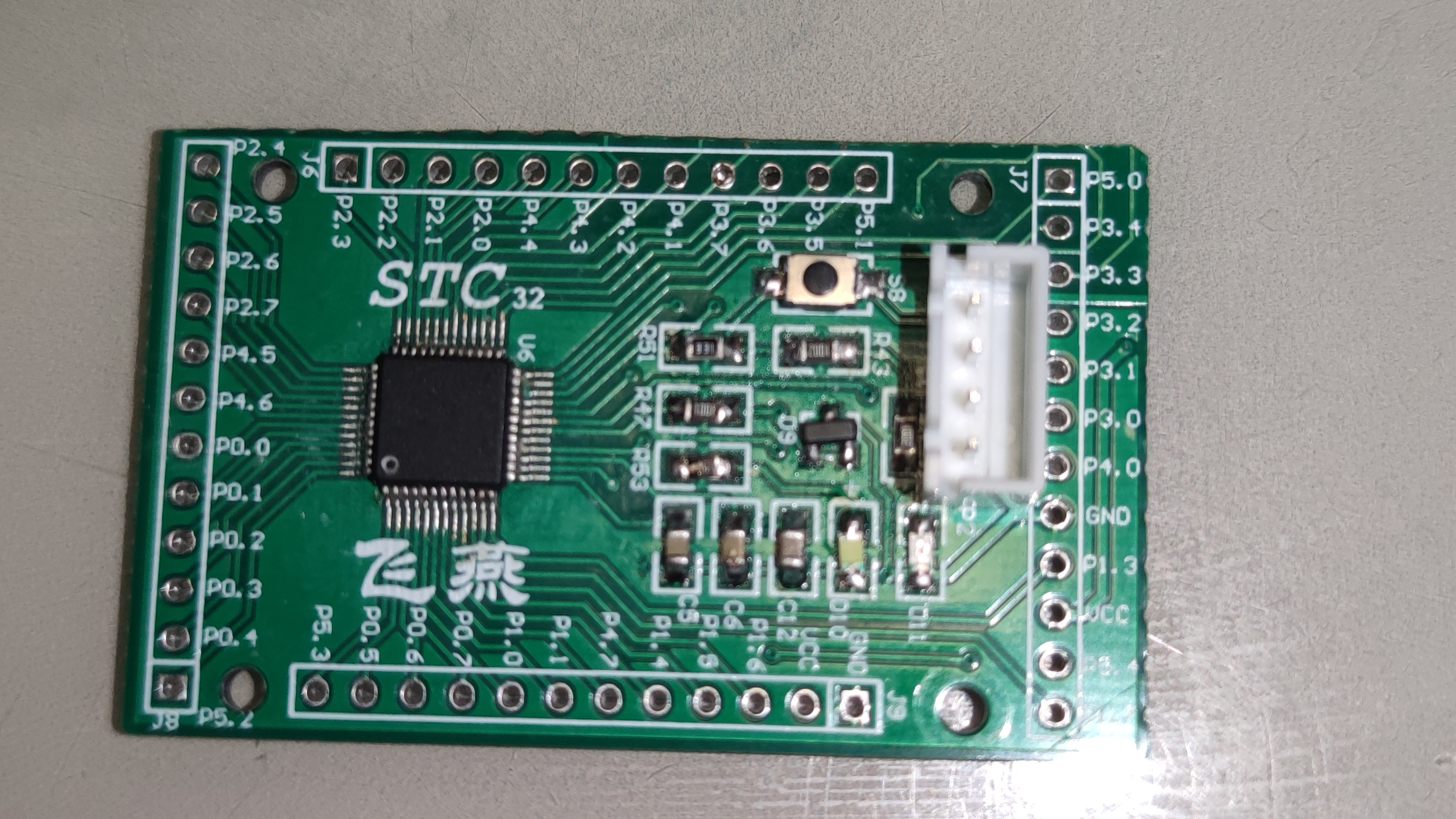

但8位U芯片不停电下载这次没有讲，以前有没有讲我不清楚，以前的课我只听了一点点。我手上正好有一片自制的STC8H8K64U核心板

本来是一直用串口下载程序的，这次正好借机学习一下，也加个不停电下载程序。
原以为很简单，照搬就行，但过程说明不是完全照搬，自己摸索肯定也不会成功，后面看到了神***的贴子，才把问题解决了。

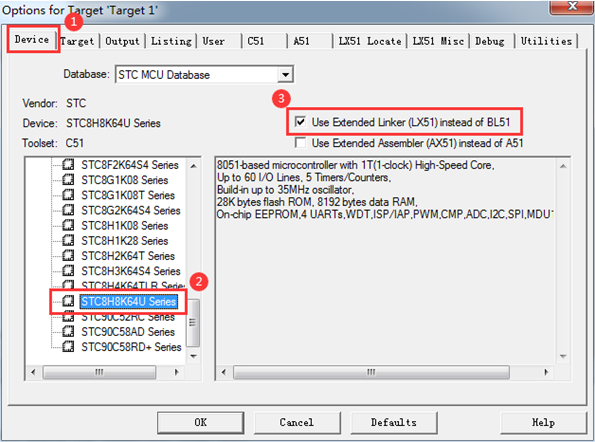

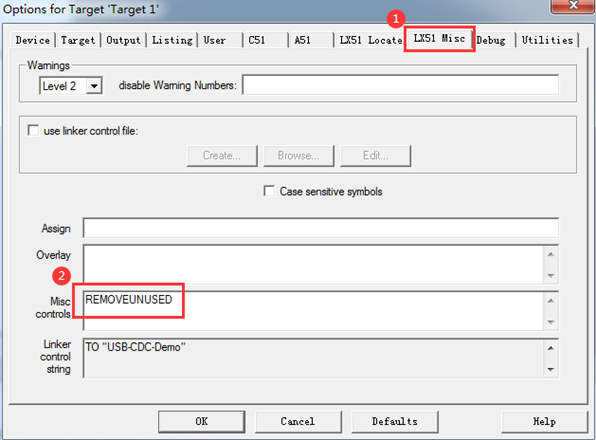

有两个关键点看图，其他的都问题不大。

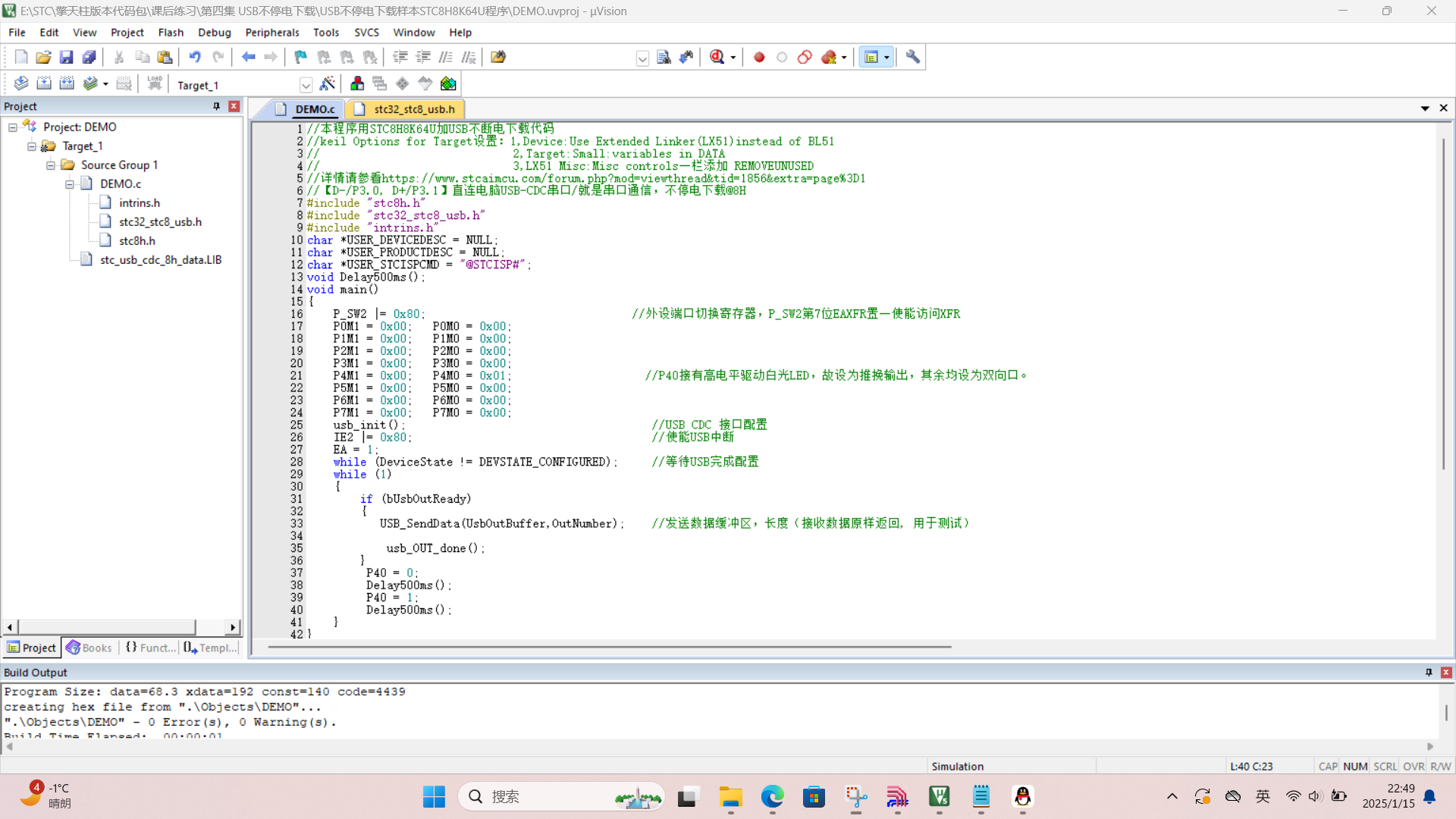

编译后有4K多代码，8K以下芯片只能量力而行。

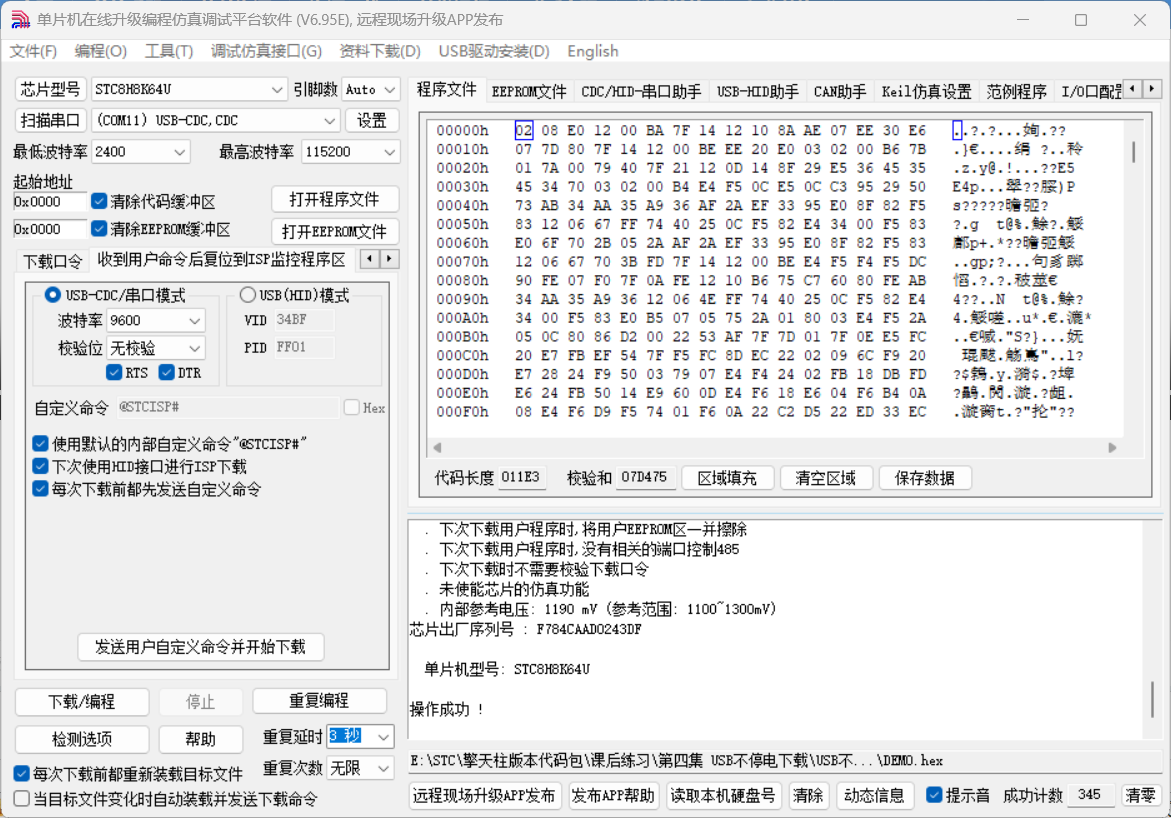

下载成功后，ISP下载接口显示“USB-CDC,CDC”

乐***

第六集 IO输入输出
这一集的课后小练题目是：
1，按一下P32按钮灯亮，按一下P33按钮灯灭；
2，按一下亮一颗灯，再按一下亮两颗灯，直到全亮。
第一个题目相对简单，我把两题要求做在一起了。用移位法比较直接，也可以用pow()幂函数来实现。

 //按一下第1个灯亮,再按一下第2个灯亮，再按一下第3个灯亮......一直到8个灯全亮，再按一下从头再来
                if( P32 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P32 == 0 )
                        {
                        //以下用移位法来实现此功能
                                if(temp==0)
                                {
                                        temp = 1;
                                        temp =~temp;
                                }
                                else
                                        temp <<= 1;
                                 P2 = temp;
                                        while( P32 == 0 );                                        //等待P32松开
                        }
                }
复制代码

 //按一下第1个灯亮,再按一下第2个灯亮，再按一下第3个灯亮......一直到8个灯全亮，再按一下从头再来
                if( P32 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P32 == 0 )
                        {
                        //以下用幂函数来实现
                                if(i<8)
                                {
                                        num = pow(2,i)+num;        //用幂函数实现各位依次置一
                                        i++;
                                }
                                else
                                {
                                        i = 0;
                                        num = 0;
                                }
                                P2 = ~num;
                        //        printf("num: %x",num);
                                while( P32 == 0 );                                        //等待P32松开
                        }
                }

复制代码

题目对于关灯的要求不多，我就自我发挥一点，当有多灯点亮后，按P33用移位法逐位熄灭。

  //按一下依次灯灭
                if( P33 == 0 )                                                                //判断P33按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P33 == 0 )
                        {
                                temp =~P2;
                if(temp)
                                {
                                        temp >>= 1;
                                    P2 =~temp;
                                }
                                else
                                  P2 = 0xff;
                                while( P33 == 0 );                                        //等待P33松开
                        }
                }
复制代码

main.c (2.62 KB, 下载次数: 35)

2025-1-16 09:51 上传

点击文件名下载附件

乐***

第七集-定时器配套程序 课后小练 电子功德箱：
1.按下按键1，串口显示“双倍功德时间”，再次按下显示“单倍功德时间”；
2.按下按键2，双倍功德时间下串口显示“功德+2 当前功德：xxx”；
3.按下按键2，单倍功德时间下串口显示“功德+1 当前功德：xxx”；
4.功德+1时，LED点亮1秒后熄灭表示功德成功点亮；
5.功德+2时，LED点亮2秒后熄灭表示功德成功点亮；
先上视频

while(1)
        {
                //按下按钮1，串口显示“双倍功德时间”，再次按下显示“单倍功德时间”,再次按下不断切换
                if( P32 == 0 )                                                                //判断P32按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P32 == 0 )
                        {
                                Ds_State = !Ds_State;                                //单双切换

                                if( Ds_State )                                        //Ds_State=1，为双
                                        printf("双倍功德时间\r\n");

                                else                                                                //Ds_State=0，为单
                                        printf("单倍功德时间\r\n");

                                while( P32 == 0 );                                        //等待P32松开

                        }
                }
                if( P33 == 0 )                                                                //判断P33按钮是否按下
                {
                        Delay20ms();                                                        //延时20ms消抖
                        if( P33 == 0 )
                        {
                                if( Ds_State )
                                {
                                        count =count+2;
                                        printf("功德+2 当前功德:%d\r\n",(int)count);
                                        P20 =0;
                                        TR0 = 1;                                //定时器0开始计时
                                        //Timer0_Init();
                                }
                                else
                                {
                                        count =count+1;
                                        printf("功德+1 当前功德:%d\r\n",(int)count);
                                        P20 =0;
                                        TR0 = 1;                                //定时器0开始计时
                                        //Timer0_Init();
                                }
                                while( P33 == 0 );                                        //等待P32松开
                        }
                }
        }
复制代码

这里说一下这个视频是怎么来的：下载了一个“一维科技”的EV虚拟摄像头，手机端和电脑端都安装这款软件，然后无线连接。
视频是用windows11系统自带的截图工具录制的。第一次这么操作，做的很粗糙。

乐***

第九集 数码管  课后小练
简易10秒免单计数器
1. 在前四位数码管上显示目标时间，即“10.00”表示定时时间10秒。
2. 后四位显示当前的计时00.00，最小单位为10ms。
3. 按下开始按钮后，每10ms最末尾的数字+1；直到按下结束按钮后停止计数。
4. 后四位数码管显示当前时间，如果时间正好是停在了10.00，就可以免单。
还是先上视频，视频中的八位数码管是我手工焊出来的。

程序在冲哥DEMO 的基础上稍作修改：
主程序：

 while(1)
        {
        if (bUsbOutReady)                                                        //如果接收到了数据
        {
          //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                                                        //
        }
                Task_Pro_Handler_Callback();                                //执行功能函数

                if(P32==0)                                                          //P32为开始按钮，按下时间清零，计时开始
                {                                                                                        //在io.h头文件中声明下面3个全局变量
                        shihaomiao = 0;                                                        //extern u8 shihaomiao;
                        miao = 0;                                                                //extern u8 miao;
                        start = 1;                                                                 //extern  bit start;
                 }
                if(P33==0)                                                                        //P33为结束按钮，按下计时停止
                 {
                    start = 0;
                  }
         }
}
复制代码

io.c文件：

u8 shihaomiao =0;
u8 miao =0;
bit start = 0;
void Seg_Task(void)
{
        u8 num = 0;
        if( Seg_no ==0 )                                                                //秒十位
        {
                Display_Seg( SEG_NUM[1] , ~T_NUM[0]);                //数码管刷段码和位码
        }
        else if( Seg_no ==1 )                                                        //秒个位
        {
                Display_Seg( SEG_NUM[0]+0x80 , ~T_NUM[1]);        //+0x80，是为了加入DP点显示
        }
        else if( Seg_no ==2 )                                                        //百毫秒
        {
                Display_Seg( SEG_NUM[0] , ~T_NUM[2]);                //数码管刷段码和位码
        }
        else if( Seg_no ==3 )                                                        //十毫秒
        {
                Display_Seg( SEG_NUM[0] , ~T_NUM[3]);                //数码管刷段码和位码
        }
        else if( Seg_no ==4 )//秒十位
        {
                num = miao/10;
                Display_Seg( SEG_NUM[num] , ~T_NUM[4]);                //数码管刷段码和位码
        }
        else if( Seg_no ==5 )//秒个位
        {
                num = miao%10;
                Display_Seg( SEG_NUM[num]+0x80 , ~T_NUM[5]);//+0x80，是为了加入DP点显示
        }
        else if( Seg_no ==6 )//百毫秒
        {
                num = shihaomiao/10;
                Display_Seg( SEG_NUM[num] , ~T_NUM[6]);                //数码管刷段码和位码
        }
        else if( Seg_no ==7 )//十毫秒
        {
                num = shihaomiao%10;
                Display_Seg( SEG_NUM[num] , ~T_NUM[7]);                //数码管刷段码和位码
        }
        else
        {

        }
        Seg_no ++;
        if( Seg_no>7 )
                Seg_no=0;
}
void TIMECOUNT_Task(void)
{
        if(start)
         shihaomiao ++;
        if( shihaomiao>99 )
        {
                shihaomiao = 0;
                miao++;
                if( miao>59 )
                {
                        miao = 0;
                }
        }
}
复制代码

task.c文件：

static TASK_COMPONENTS Task_Comps[]=
{
//状态  计数  周期  函数

// {0, 300,   300,   LED0_Blink},      /* task 1 Period： 300ms */
// {0, 600,   600,   LED1_Blink},      /* task 1 Period： 600ms */
// {0, 900,   900,   LED2_Blink},      /* task 1 Period： 600ms */
// {0, 10,    10,    KEY_Task},        /* task 1 Period： 600ms */
 {0,    1 ,  1   ,   Seg_Task},        /* task 1 Period： 600ms */
 {0,  10,  10,   TIMECOUNT_Task},   /* task 1 Period： 10ms   此处修改为10 */
复制代码

其余不变。
第9集 免单计shu器.zip (157.6 KB, 下载次数: 26)

2025-3-8 21:23 上传

点击文件名下载附件

乐***

加油！加油！加油！

乐***

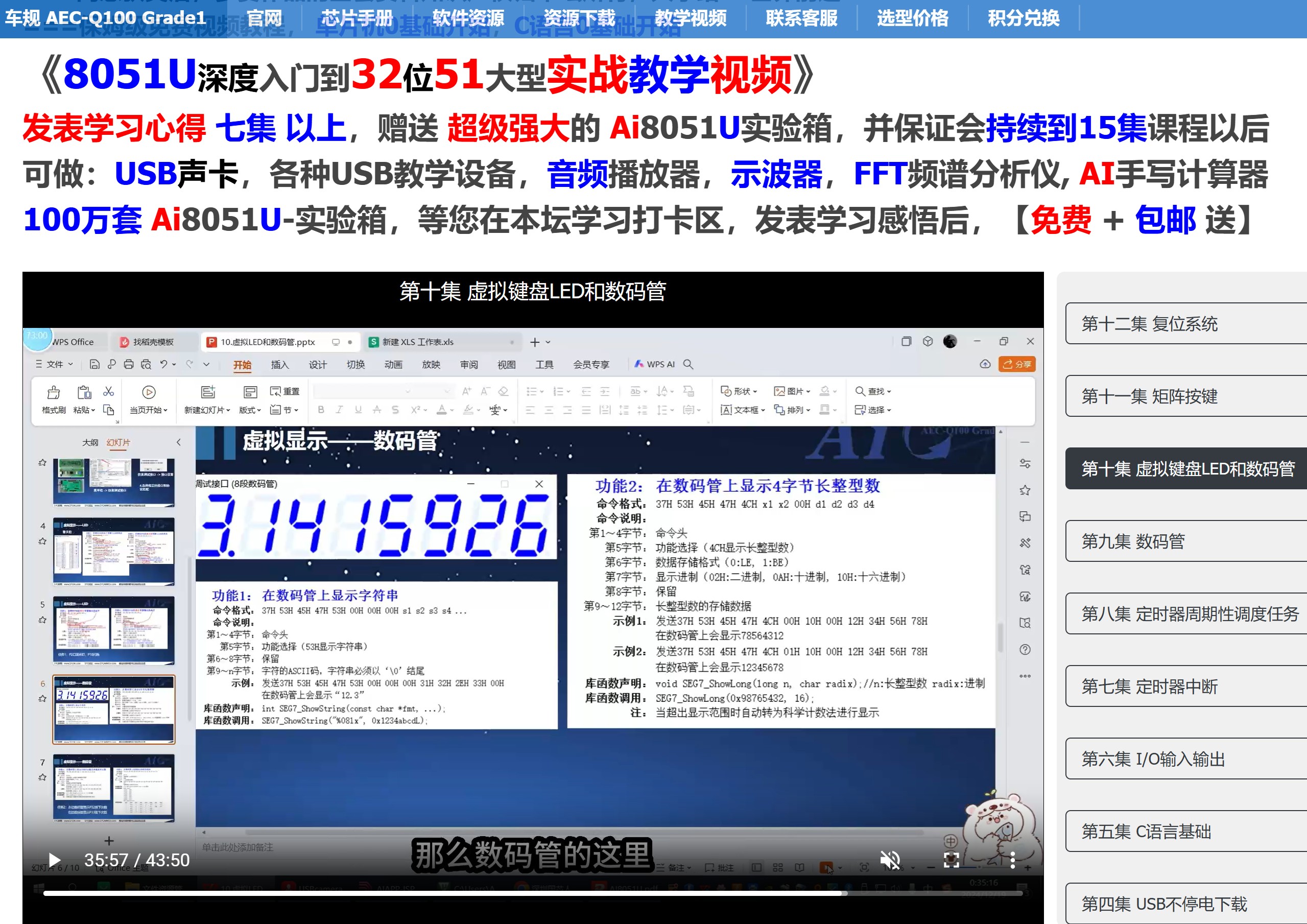

第十集 虚拟LED数码管  课后小练

密码锁
1. 没有输入时，显示“- - - - - - - -”
2. 有输入时，按下一个按键，开始按顺序写入
     例如，第一个按下1，显示“1 - - - - - - - ”
     例如，第二个按下3，显示“1 3 - - - - - - ”
3. 当按下的密码为“1 2 3 4 5 6 7 8”时，数码管显示open的字符，否则，还是显示“- - - - - - - -”
题目要求比较简洁，考虑到如果前面几位按错了，不想8位全部按完就重新开始按，这种情况比较常见。
所以我增加了这部分的功能。下面还是先上视频。

main程序内先定义3个全局变量：

extern u32 REC_NUM;
extern u8 j , open ;

在config.h内调用头文件：    #include "string.h"     //memcmp（）、memcpy(）两函数需要。

while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            if( UsbOutBuffer[5]==106)               //加入恢复起始状态的按键“*”，键值为106
                        {
                                open = 0;
                                j = 0;
                        }
                        else
                        {
                                REC_NUM = UsbOutBuffer[5]-48;       //把接收到的数字减48为需要的数值
                            j++;
                         }
            usb_OUT_done();                                                        //
        }
                Task_Pro_Handler_Callback();                                //执行功能函数
        }
复制代码

#include "io.h"

u8 State1 = 0;                                        //LED1初始状态
u8 State2 = 0;                                        //LED2初始状态
u8 State3 = 0;                                        //LED3初始状态

u16 Key_Vol[3] ;                                //按键按下持续时间
BYTE cod0[] = {0x40, 0x40, 0x40, 0x40, 0x40, 0x40, 0x40, 0x40};                                   //数码管初始值显示“--------”
BYTE cod[] =  {0x40, 0x40, 0x40, 0x40, 0x40, 0x40, 0x40, 0x40};                                          //cod[]保存输入的数字
BYTE cod1[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07,0x7F,0x6F,0x40};   // 0-9 段码数组
BYTE cod2[] = {0x06, 0x5B, 0x4F, 0x66, 0x6D ,0x7D, 0x07, 0x7F};                                          // 密码数字
BYTE cod3[] = {0x40, 0x40, 0x5c, 0x73, 0x79, 0x54, 0x40, 0x40};                                         //“--OPEN--”
u32 REC_NUM = 10;      //起始值数码管显示“-”
u8 j =0;
u8 open =0;
void TASK_1(void)
{
        if((open ==0)&&(j==0))  //起始状态
                memcpy(cod,cod0,8);       //将初始值cod0复制给cod，回到起始状态
        if(open ==0)    //open=0 闭锁状态，open=1 开锁状态
        {
                cod[j-1] = cod1[REC_NUM];                 //把收到的数字逐一存入cod[]中
                if(j==8)                                                 //如果按了8个数字
                {
                        if(!memcmp(cod,cod2,8))      //比较cod与cod2两数组是否相等,若相等显示“--OPEN--”，不等显示初始值“--------”
                        {
                                open = 1;
                        }
                else
                        {
                                memcpy(cod,cod0,8);       //将初始值cod0复制给cod，回到起始状态
                                SEG7_ShowCode(cod);                  //显示初始值“--------”
                                j = 0;
                        }
                }
          else
                SEG7_ShowCode(cod); //显示输入的数字
        }
        else
        {
                SEG7_ShowCode(cod3);//显示“--OPEN--”
                memcpy(cod ,cod0,8);                             //将数组cod0的值复制给cod,等待下一次解锁
                j = 0;
        }
}
复制代码

程序在冲哥第十课程序的基础上，稍作以上修改，其余不用动。
10.虚拟LED和SHU码管.zip (162.64 KB, 下载次数: 47)

2025-1-18 21:46 上传

点击文件名下载附件
完整程序压缩包

乐***

有一个问题想请教一下：

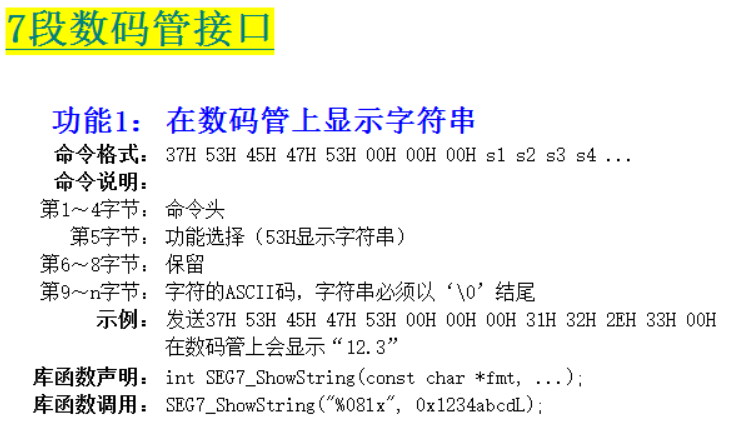

STC_ISP 调试仿真接口下面的调试接口协议中，7段数码管接口的功能1：

在数码管上显示字符串，我研究了半天也没搞清楚，冲哥在课程里面也没有讲这一部分，
有没有哪位大神给解释一下？
