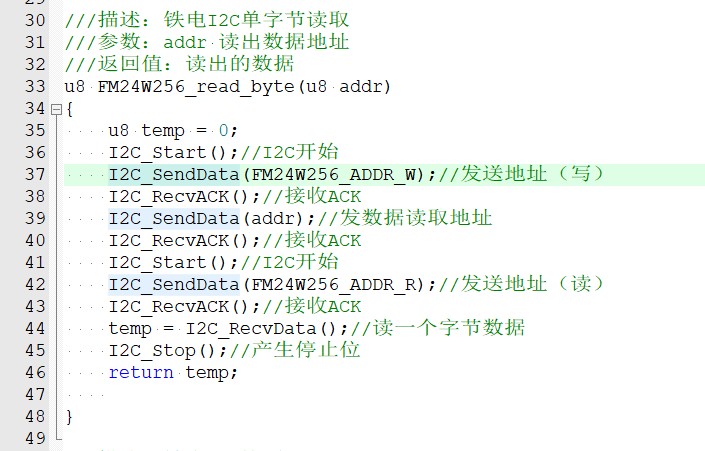

驱动不成功的I2C,主控8A8K64D4，驱动设备为铁电存储，FM24W256【已解决】

Debu*** · 发表于 2024-12-25 11:06:56

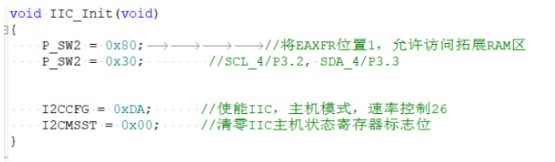

还有这里，P_SW2写了两次，值被覆盖了，导致EAXFR无效

Anr*** · 发表于 2024-12-25 11:37:01

Debu*** 发表于 2024-12-25 11:06
还有这里，P_SW2写了两次，值被覆盖了，导致EAXFR无效

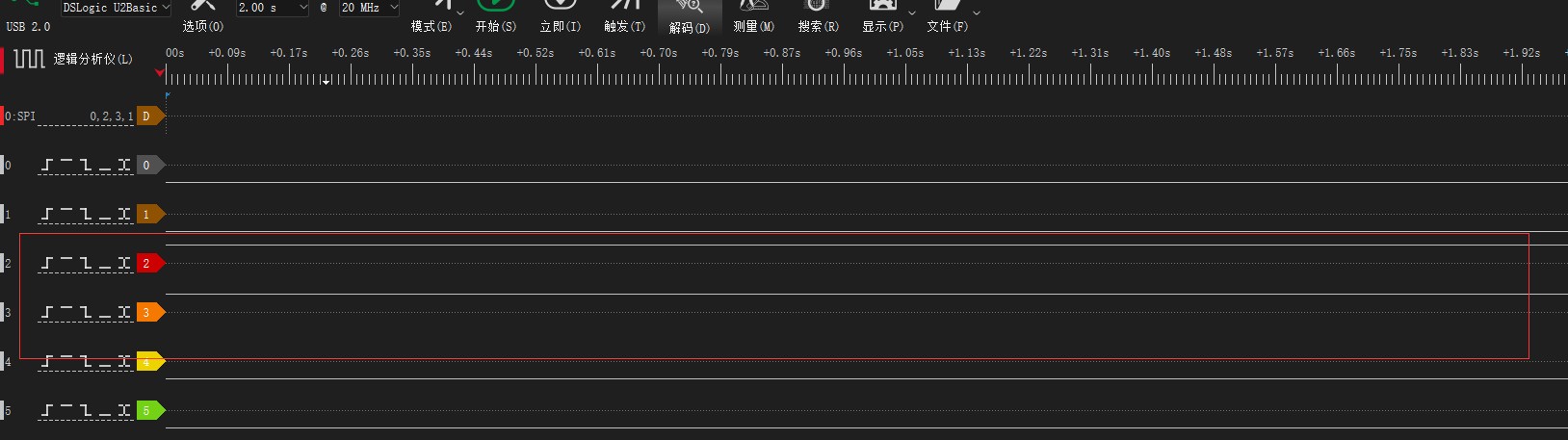

现在情况是改了，还是没效果，然后逻辑分析仪显示SCL和SDA处于拉高态

Anr*** · 发表于 2024-12-25 11:45:40

Debu*** 发表于 2024-12-25 11:06
还有这里，P_SW2写了两次，值被覆盖了，导致EAXFR无效

要不，你给我个stc8a8k64d4的典型的iic驱动例程吧，我捋一遍

Debu*** · 发表于 2024-12-25 12:43:25

Anr*** 发表于 2024-12-25 11:45
要不，你给我个stc8a8k64d4的典型的iic驱动例程吧，我捋一遍

STC8A8K64D4-DEMO-CODE-20210928.zip (27.14 MB, 下载次数: 16)

STC8A8K64D4-SOFTWARE-LIB-20210610.zip (13.1 MB, 下载次数: 17)

Anr*** · 发表于 2024-12-25 13:47:14

Debu*** 发表于 2024-12-25 12:43

不理解，都看恶心了，还是不行

Anr*** · 发表于 2024-12-25 14:24:27

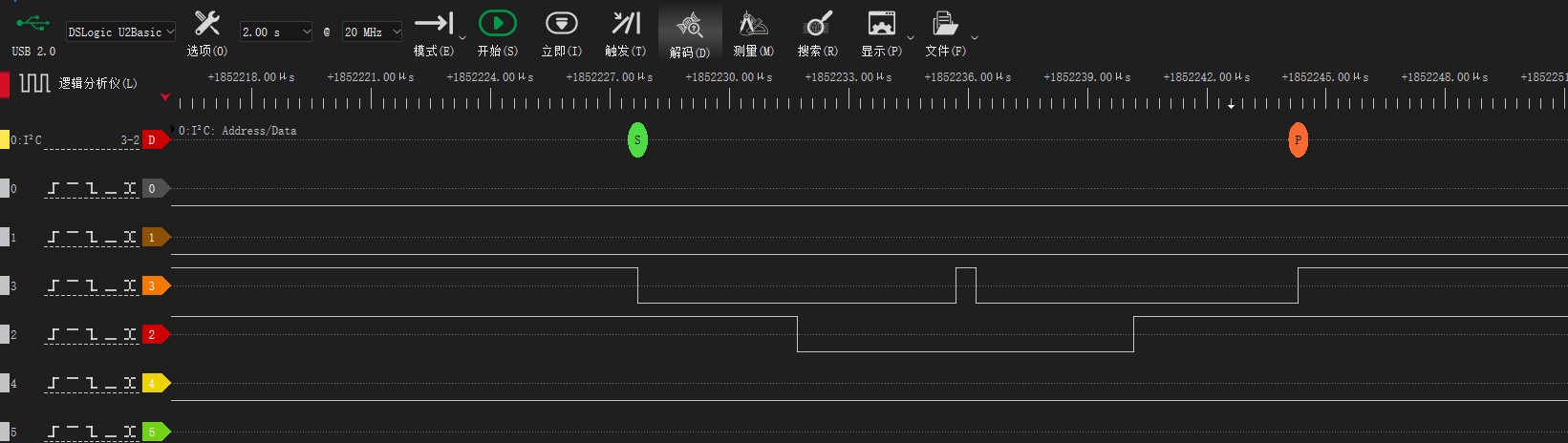

现在逻辑分析仪有个Start信号，不理解为什么地址写不进去

Anr*** · 发表于 2024-12-25 15:06:40

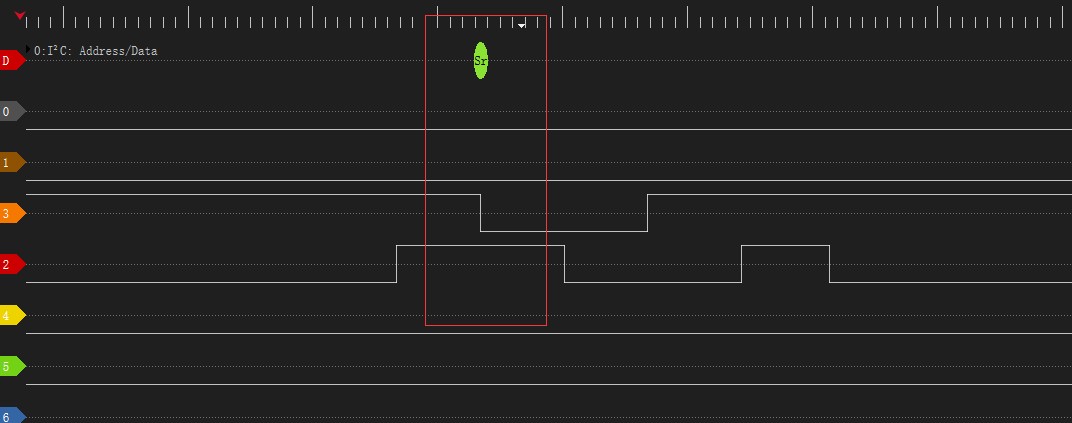

目前的情况，逻辑分析仪可以看到S和P信号

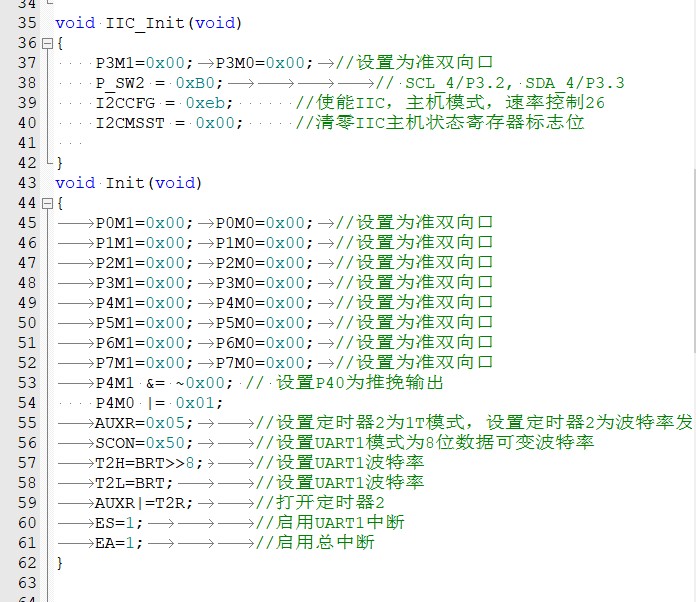

当我把P_SW2 = 0x30时，什么信号都不会有，设置为0xB0时，会产生逻辑分析仪的S和P信号

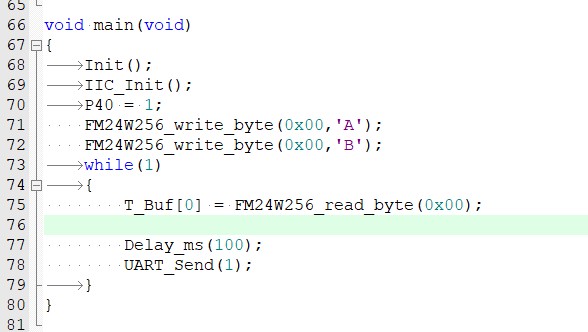

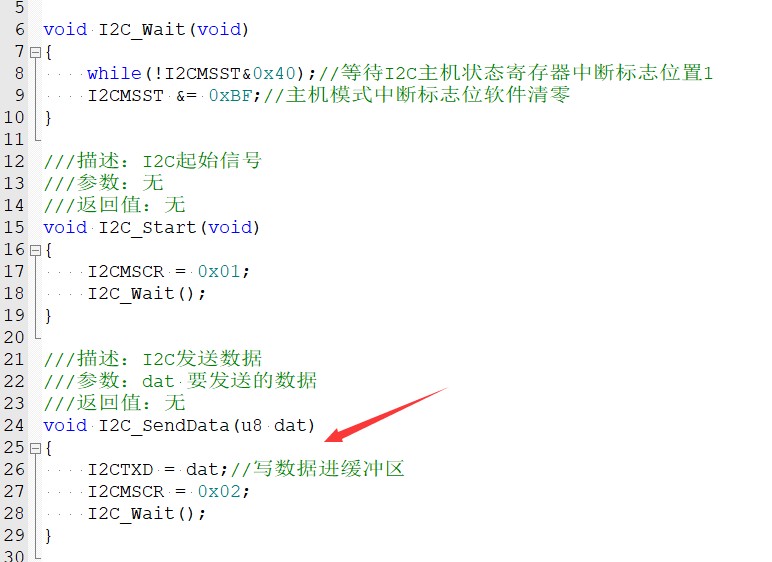

感觉上是写地址和数据位的代码写错了，但是又不清楚错哪了

乘风*** · 发表于 2024-12-25 15:12:18

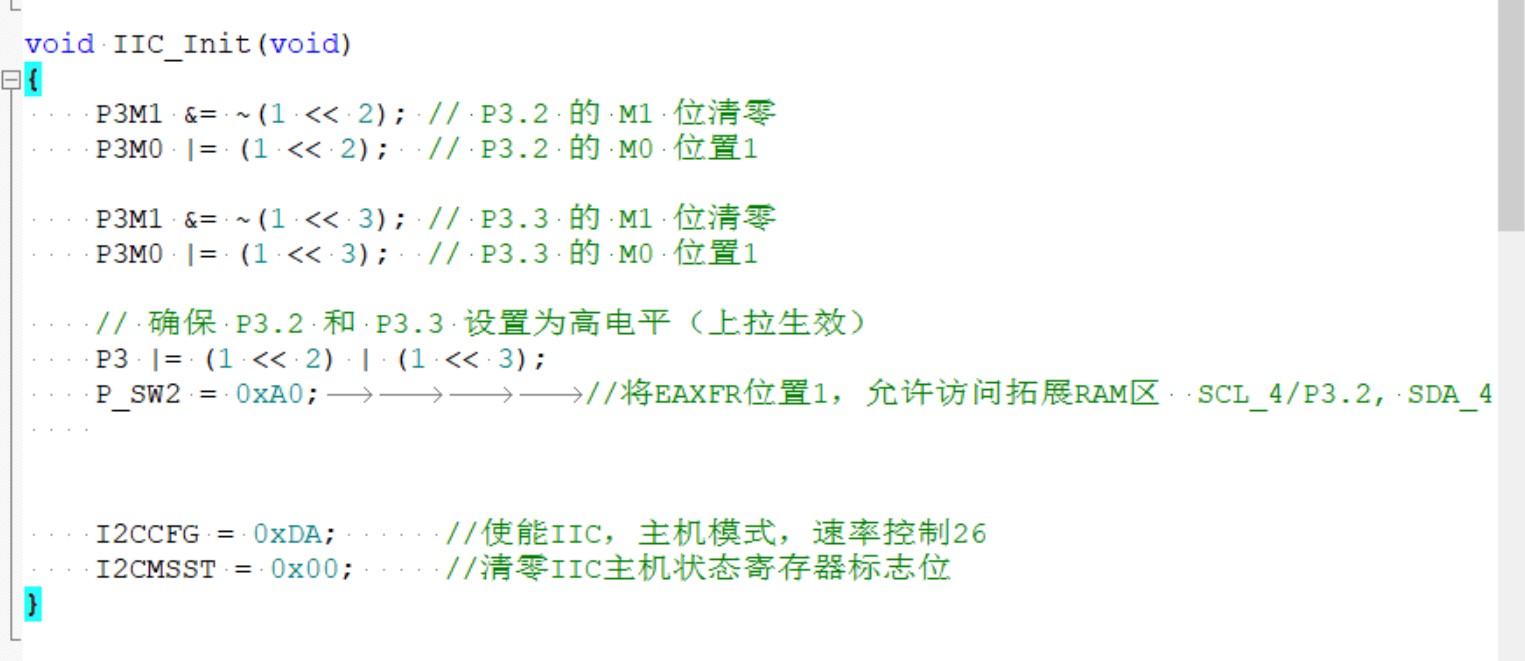

P_SW2还是没设对，0x80 + 0x30 = 0xB0，你设置0xA0并没有选择P32，P33作为I2C脚位。
实在不行直接烧录附件主机例子到芯片里，先测到I2C信号后再进行修改或者移植。

Anr*** · 发表于 2024-12-25 15:17:09

乘风*** 发表于 2024-12-25 15:12
P_SW2还是没设对，0x80 + 0x30 = 0xB0，你设置0xA0并没有选择P32，P33作为I2C脚位。
实在不行直接烧录附件 ...

这个错误我后面找到了的，也修改了，但是逻辑分析仪还是不正常

Anr*** · 发表于 2024-12-25 15:22:00

乘风*** 发表于 2024-12-25 15:12
P_SW2还是没设对，0x80 + 0x30 = 0xB0，你设置0xA0并没有选择P32，P33作为I2C脚位。
实在不行直接烧录附件 ...

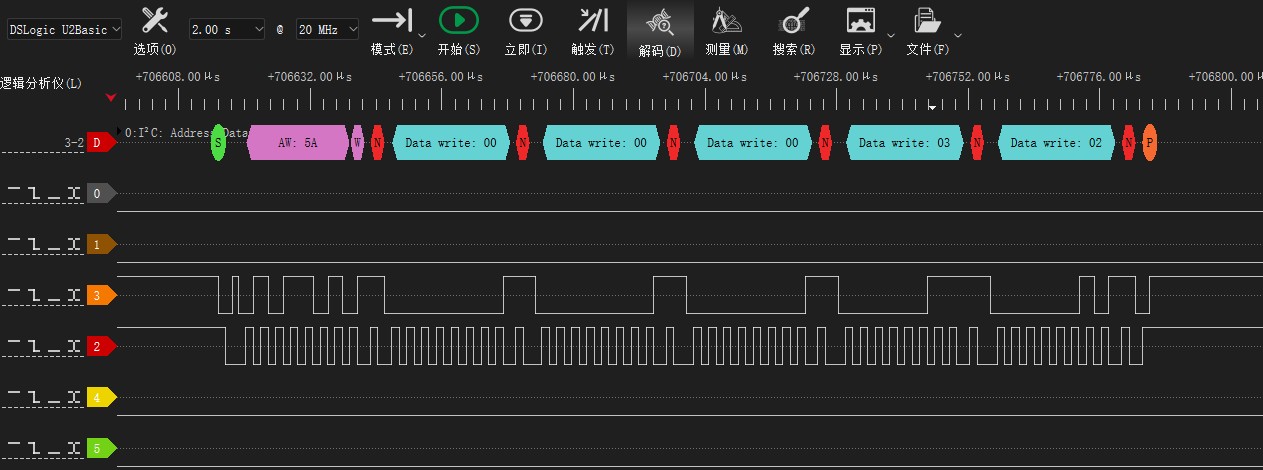

例程文件逻辑分析仪信号是正常的，总算看到希望了，感谢，我捣鼓捣鼓先
