12C5A32S2 ISP下载异常，波特率和时钟频率都不对

vbdx*** · 发表于 2024-12-8 15:30:24

Debu*** 发表于 2024-12-6 18:47
下载波特率设置：建议最低2400，最高115200，就是默认值
下载工具建议使用官方工具如一箭双雕，否则波特率 ...

感谢提醒，下载波特率就是默认的从2400~115200.也试过波特率区间范围约束至2400或约束至115200.然而效果都是一样的，DIP40的片子怎么改都下载成功，LQFP的片子怎么改都是握手失败或者通信超时。

vbdx*** · 发表于 2024-12-8 15:34:31

VC*** 发表于 2024-12-6 19:40
时钟频率测量有一定误差，这是完全没问题的。

一般我们说，串口通讯中，波特率误差1.5%以内不会影响通讯。 ...

感谢您的回复，我有点不明白的是，同一个下载环境下，DIP40封装的老板子，ISP软件测得的时钟频率非常准确且重复性极高，而改为LQFP44封装的新板子，ISP软件测得的时钟频率非常不准确且重复性极低，我推测是否可能是时钟频率总是不准导致波特率也误差太大，从而导致改为LQFP44封装的新板子的波特率总是与ISP软件端波特率对应不上，从而频繁的握手失败或通信超时？

vbdx*** · 发表于 2024-12-8 15:37:48

vbdx*** 发表于 2024-12-6 17:24
[md]补充一下，如果关机后等待约15分钟左右后再开始ISP下载，则成功率比较高，另，能成功下载时，ISP软件提 ...

对与我自己发现的这个现象，我也有点不知道怎么解释了。看起来冷机的状态下，ISP能够以9600波特率给LQFP44封装的新板子下载成功，但如果马上进行第二遍下载，则又会出现握手失败或通信超时。我甚至已经把DIP40的老板子的232芯片及外围整个与改为LQFP44封装的新板子的232的芯片及外围做对调，问题依旧，现在已经不知道该怎么诊断了...

vbdx*** · 发表于 2024-12-8 15:43:36

神*** 发表于 2024-12-6 19:20
用最新的 ISP 软件

感谢您的回复，ISP软件已经是用最新的版本了。事实上无论是最新版本的ISP还是留存的旧版本ISP，对问题的解决貌似影响不大，能下载的DIP40的板子，随便哪个版本ISP都能正常下载。而下载频繁失败的LQFP44的板子，随便哪个版本的ISP软件都频繁握手失败和通信超时。我也已经把2块板子的232芯片和外围做对调验证，结论是问题依旧，所以现在已经茫然不知下一步该怎么诊断了

VC*** · 发表于 2024-12-8 15:50:44

vbdx*** 发表于 2024-12-8 15:34
感谢您的回复，我有点不明白的是，同一个下载环境下，DIP40封装的老板子，ISP软件测得的时钟频率非常准确 ...

提供一下你的图纸，你用的什么串口模块？

我猜【非常不准确且重复性极低】的这个用的是免晶振的串口芯片

神*** · 发表于 2024-12-8 16:36:50

估计他的 USB转串口芯片是 PL2303SA, 误差极大，还是将实物照片，完整下载时软件的全貌显示，原理图的 PDF文件发上来，大家好帮你分析

vbdx*** · 发表于 2024-12-9 14:53:46

[url=0.71 复制打开抖音，看看【一路有你的作品】12C5A32S2，ISP下载成功和失败的对比 https://v.douyin.com/iDEqNbGm/ 12/31 Y@z.GV nqE:/ ]全局录像[/url]
视频太大不好上传，放个抖音链接麻烦各位大佬移步看一下。

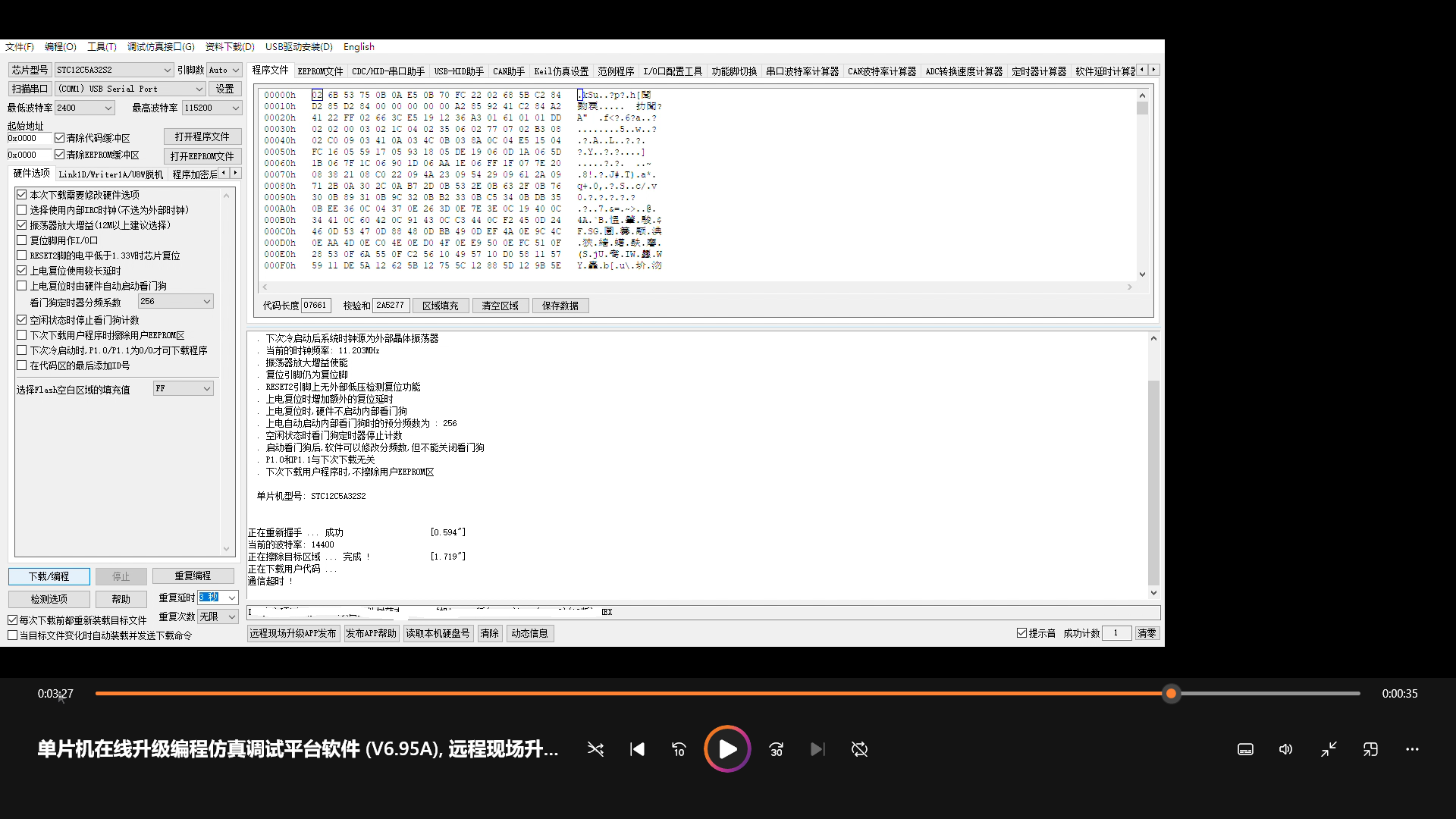

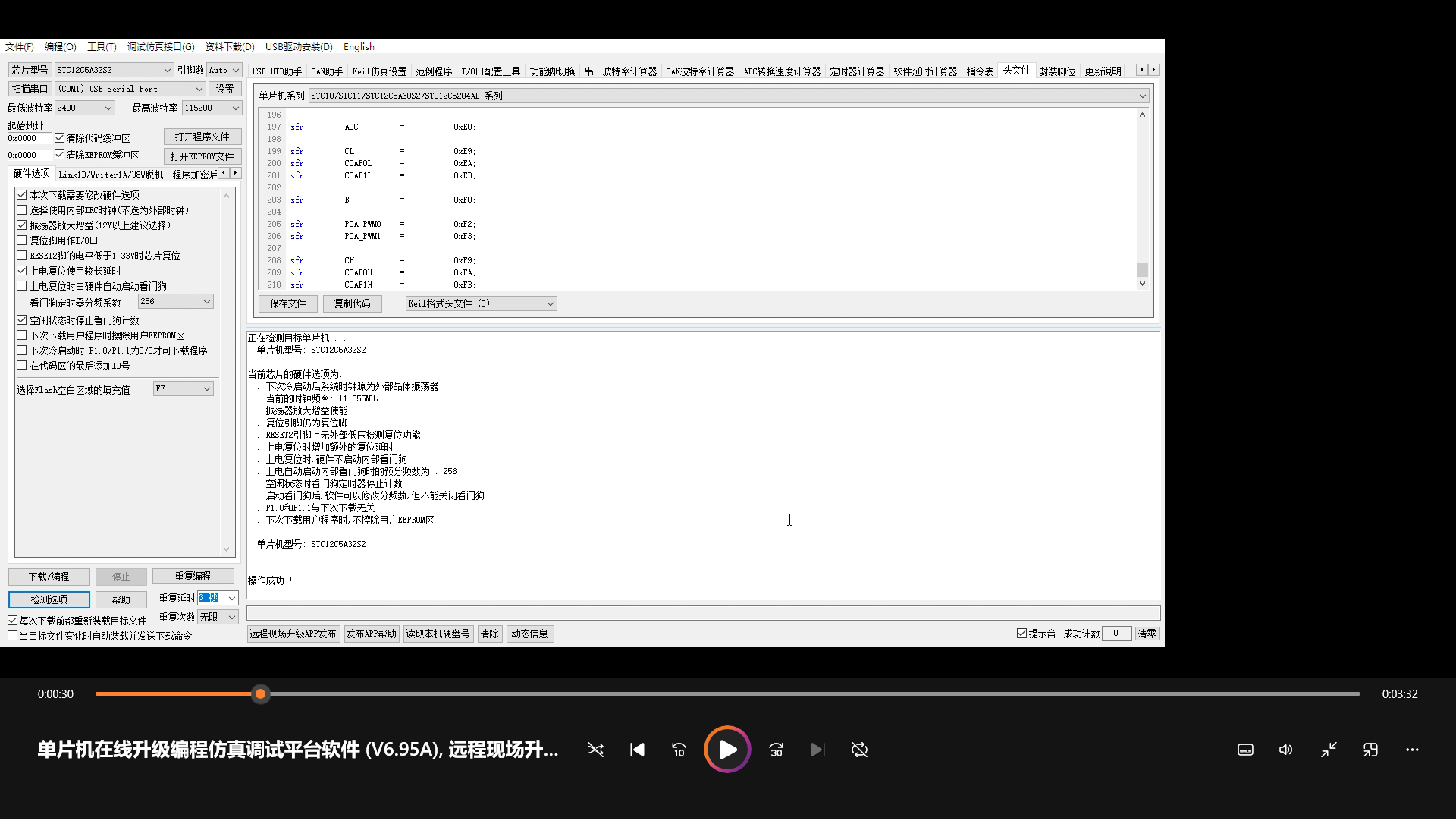

视频第①段：0"~20"拍摄DIP40封装板子的“检测选项”，

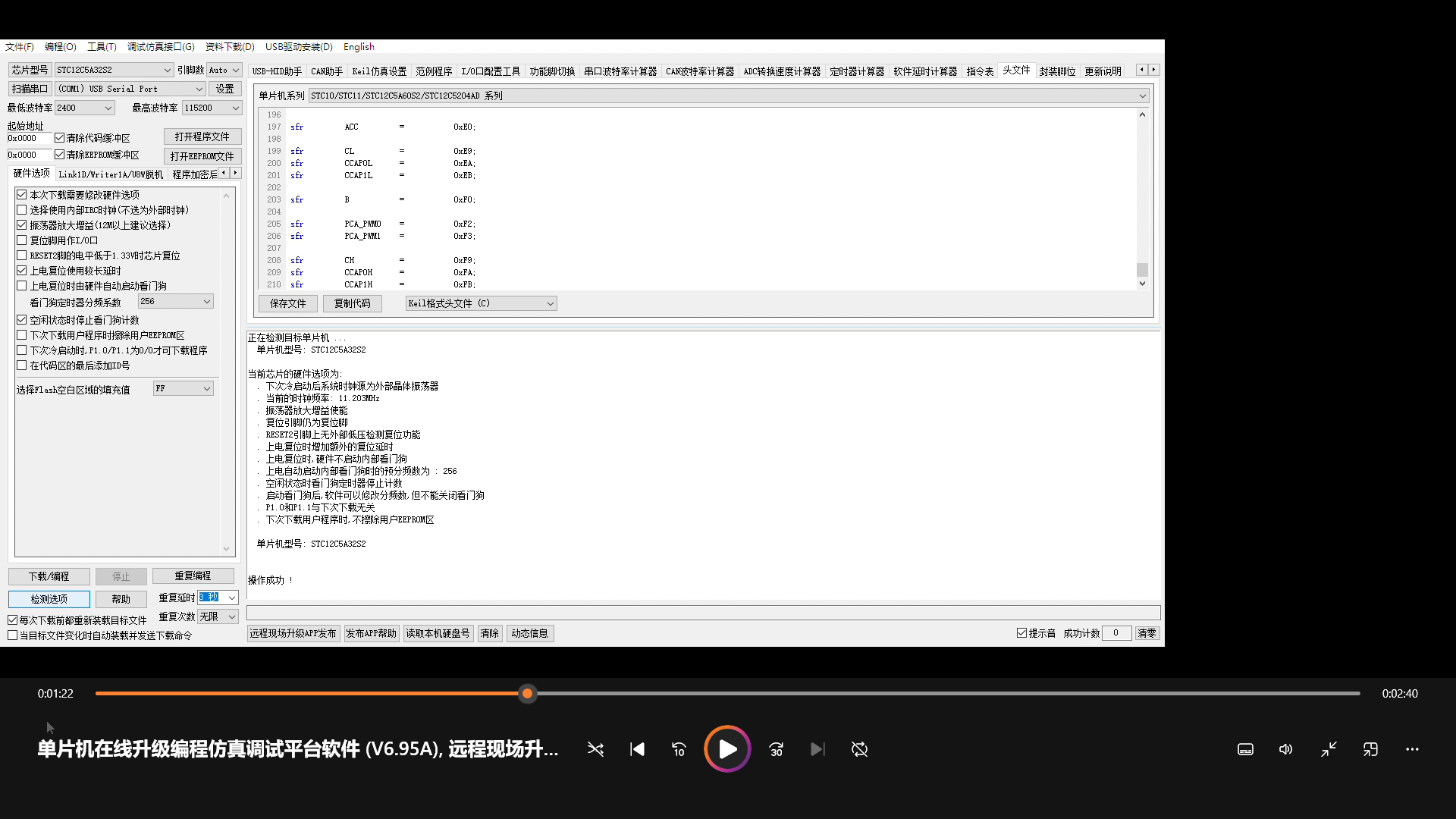

视频第②段1'10"~1'20"拍摄LQFP44封装板子的“检测选项”,

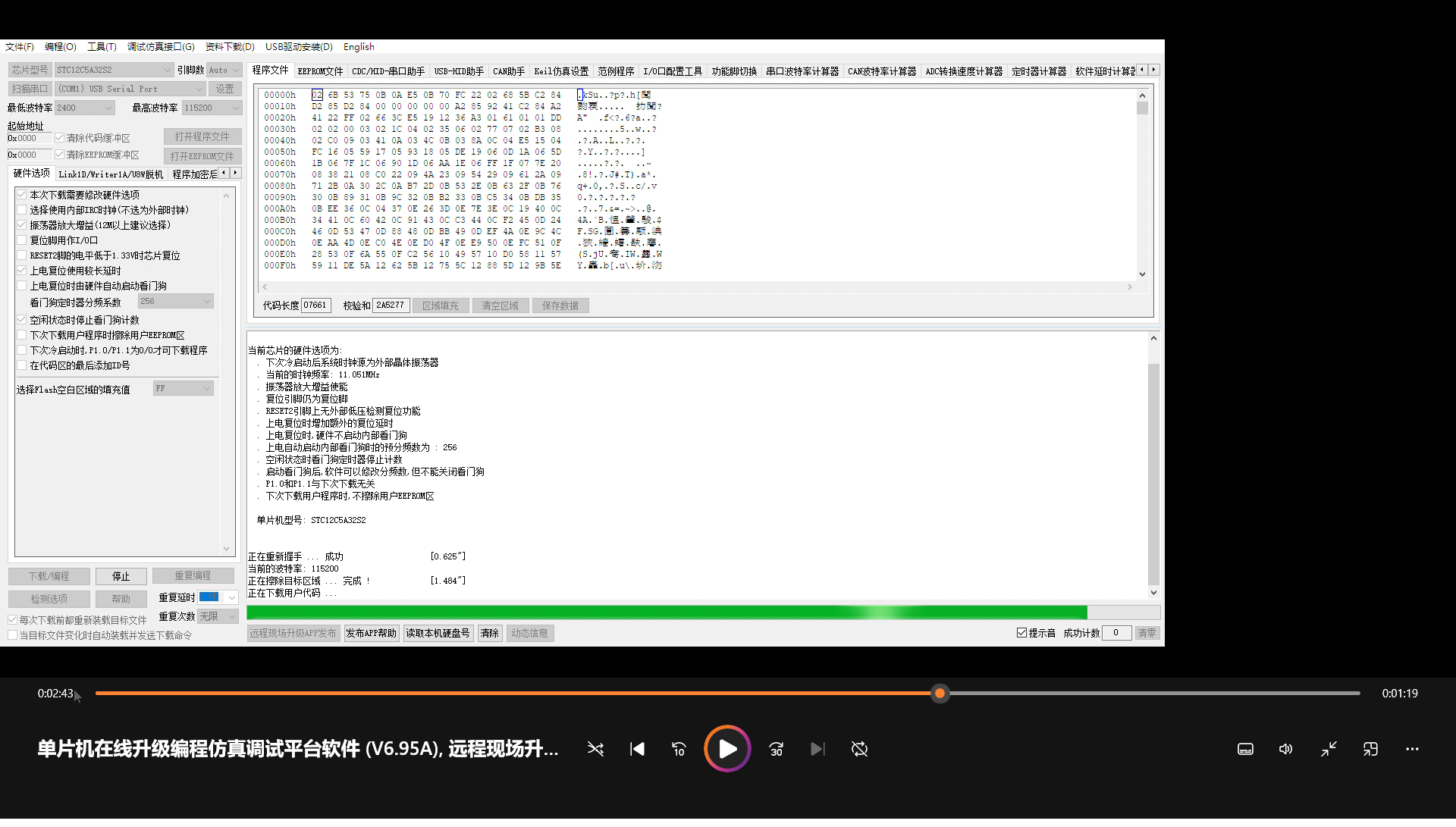

视频第③段2'30"~2'50"拍摄DIP40封装板子的“下载/编程”，成功。
视频第④段3'20"~3'30"拍摄LQFP44封装板子的“下载/编程”,失败。
我用的USB转232转换器是宇泰的UT-8814,也不算是杂牌子，截止目前使用中还未遇到过异常。

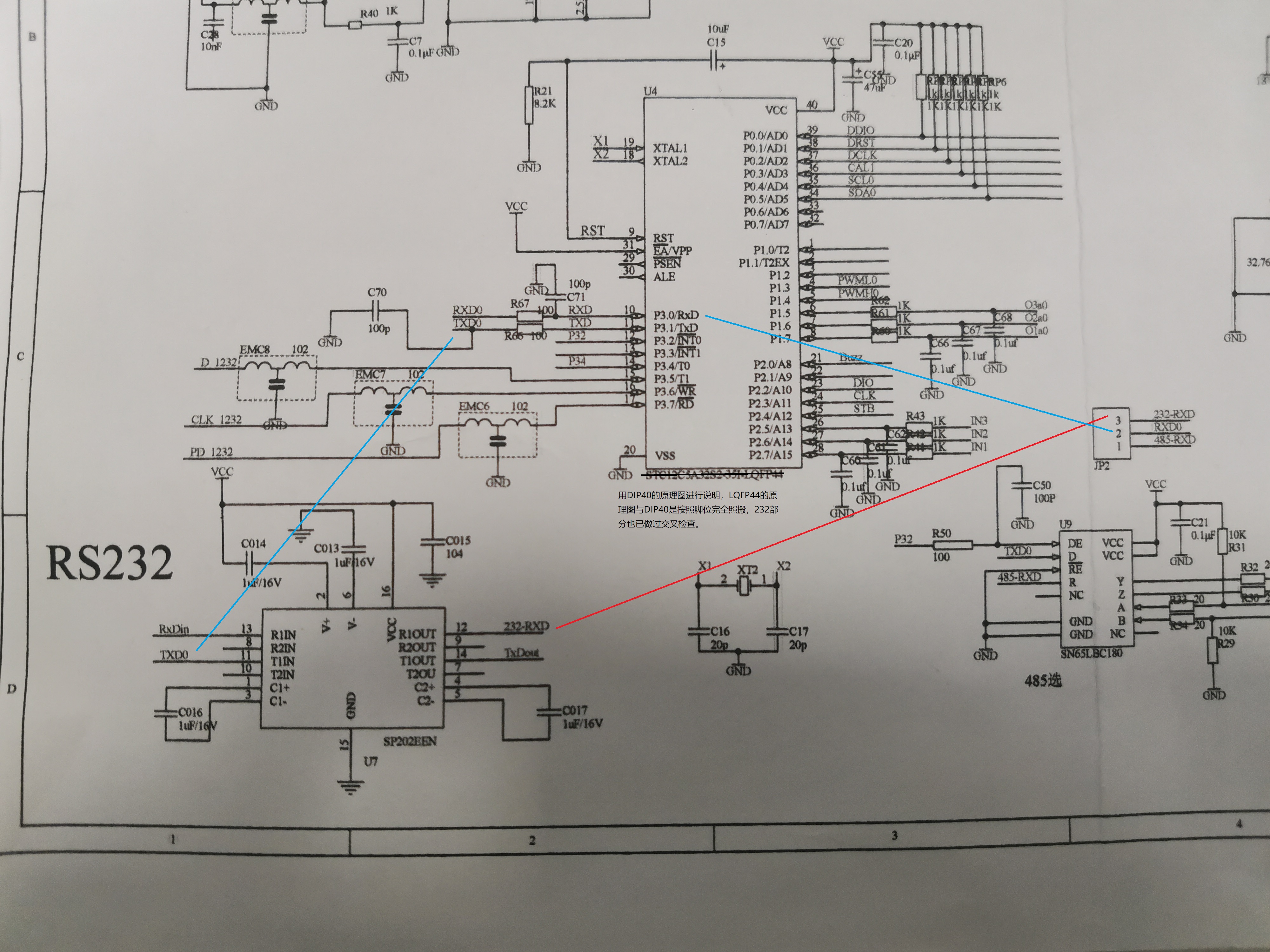

板子的电路图我也会一并拍照上传。
烦请各位大佬指点一下。
