12C5A32S2 ISP下载异常，波特率和时钟频率都不对

vbdx***

12C5A32S2 ISP下载异常，波特率和时钟频率都不对

从12C5A32S2 DIP40改为 LQFP44封装后，ISP下载频繁出现通信超时。

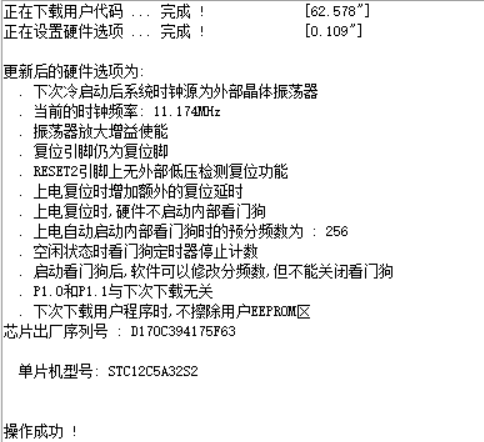

尝试了几十次成功下载了一次，再继续尝试下载又是通信超时。

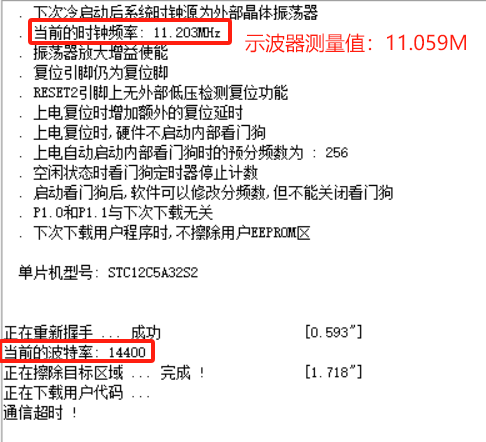

可以看见，不论下载成功与否，时钟频率都明显不对。

请教一下，是否有什么硬件设置会导致如图情况？我的时钟用的无源11.0592M，示波器测量了频率幅度，都与DIP40封装的电路板无明显不同。所以什么原因会导致时钟、波特率都是异常值呢？

vbdx***

补充一下，如果关机后等待约15分钟左右后再开始ISP下载，则成功率比较高，另，能成功下载时，ISP软件提示当前波特率是9600。

xxkj***

“当前的时钟频率”不知道是什么测试原理？是电脑通过获取单片机的某个引脚与时钟有关系的脉冲而分析，还是通过获取单片机的某个特殊寄存器值？哎，太高深了！

zh***

ISP下载时的最低波特率你选择的是多少
最低波特率一定不能太高，否则会导致频率侦测误差大

Debu***

下载波特率设置：建议最低2400，最高115200，就是默认值

下载工具建议使用官方工具如一箭双雕，否则波特率可能无法满足动态调节频率要求

神***

用最新的 ISP 软件




深圳国芯人工智能有限公司-工具软件 (stcai.com)

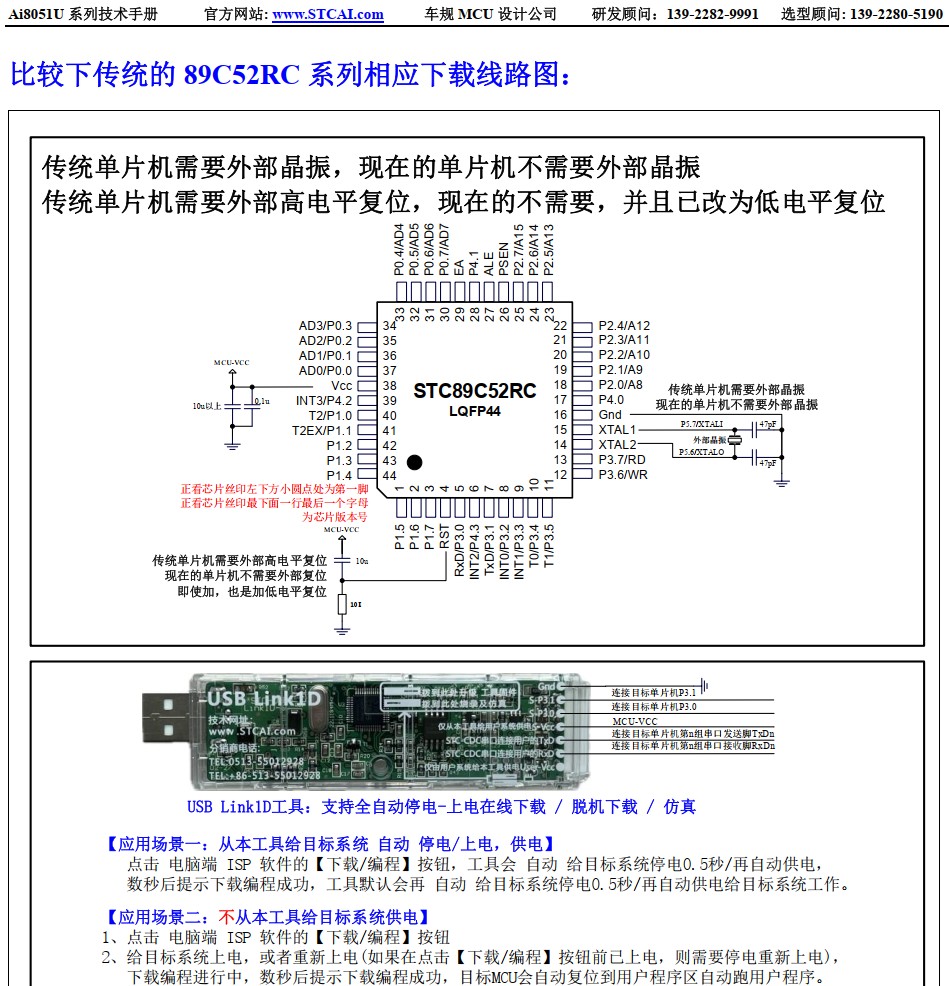

用推荐到下载线路

VC***

时钟频率测量有一定误差，这是完全没问题的。

一般我们说，串口通讯中，波特率误差1.5%以内不会影响通讯。

至于你说测量原理

测量原理是，
ISP烧录开始前，串口会向MCU反复多次发送0x7F，这个波形包含7个连续高电平。

MCU内的ISP程序测量这7个连续高电平的持续时间，将测量值发送给电脑。

电脑结合自己波特率，以及MCU返回的脉冲宽度测量值。就可以反推出芯片的时钟频率了。

如果你发现这个频率不准，可能是因为使用了CH340C或者FT232R之类的免晶振的串口芯片。

这些芯片使用片内RC振荡器，所以存在1%级别的误差，完全正常。

烧录不了，你要另找原因，与此无关。

aho***

VC*** 发表于 2024-12-6 19:40
时钟频率测量有一定误差，这是完全没问题的。

一般我们说，串口通讯中，波特率误差3%以内不会影响通讯。

原来是这样，知道这个是不是可以自己写调节频率的ISP了

VC***

aho*** 发表于 2024-12-6 20:03
原来是这样，知道这个是不是可以自己写调节频率的ISP了

你这款芯片需要外接晶振吧？

频率只和外面的晶振有关，你怎么调节

so***

这频率和波特率同步的，不是很准！
