单片机过零检测控制可控硅导通角

正***

想用32G单片机过零检测进行可控硅导通角的控制。能不能输入捕获过零检测方波，然后移相输出pwm波形。怎么实现这个功能，求助大家，感谢。

晓***

把你要输出的波形和220V市电的波形相位对照图画一下，你现在的描述不太好理解要做成什么样子。

CyberH***

2016年做的

#include <STC15F2K60S2.H>
#include <STC15F2K60S2.H>
#include <intrins.h>
#define                PHASE_A                P54
#define                PHASE_B                P55
#define                BUTTON                P15
#define                IN                        P32
#define                OUT                        P33
bit Power;
unsigned char Value;
unsigned int Time;

/*----------------------------延时10us@STC-Y5@24MHz----------------------------*/
void Delay_10us(void)
{
        unsigned char i;
        _nop_();
        _nop_();
        i=57;
        while(--i);
}

/*----------------------------延时x10us----------------------------*/
void Delay_x10us(unsigned char x)
{
        while(x--)
                Delay_10us();
}

void Clear_Display(void)
{
        //清屏函数略
}

void Display(unsigned char x,unsigned char brightness)
{
        //显示函数略
}

void Encoder_Scan(void)
{
        //编码器函数略
        if(/*略*/)
        {
                Value--;
                if(Value>100)
                        Value=0;
        }
        if(/*略*/)
        {
                Value++;
                if(Value>100)
                        Value=100;
        }
}

void Key_Scan(void)
{
        static bit Key_Flag;
        if(BUTTON==0)
        {
                if(Key_Flag==1)
                {
                        Key_Flag=0;
                        Power=~Power;
                }
        }
        else
                Key_Flag=1;
}

void Init(void)
{
        Clear_Display();
        TMOD=0x01;
        IT0=1;
        EX0=1;
        ET0=1;
        EA=1;
        Power=1;
        Value=0;
        Time=15000;
}

void main(void)
{
        Init();
        while(1)
        {
                Key_Scan();
                if(Power)
                {
                        Display(Value,5);
                        Encoder_Scan();
                        Time=15000-150*Value;
                }
        }
}

void INT0(void) interrupt 0
{
        TR0=0;
        TH0=(0xffff-Time)/256;
        TL0=(0xffff-Time)%256;
        TR0=1;
}

void Timer0(void) interrupt 1
{
        if(Power)
        {
                OUT=0;
                Delay_x10us(2);
                OUT=1;
        }
        else
                OUT=1;
}
复制代码

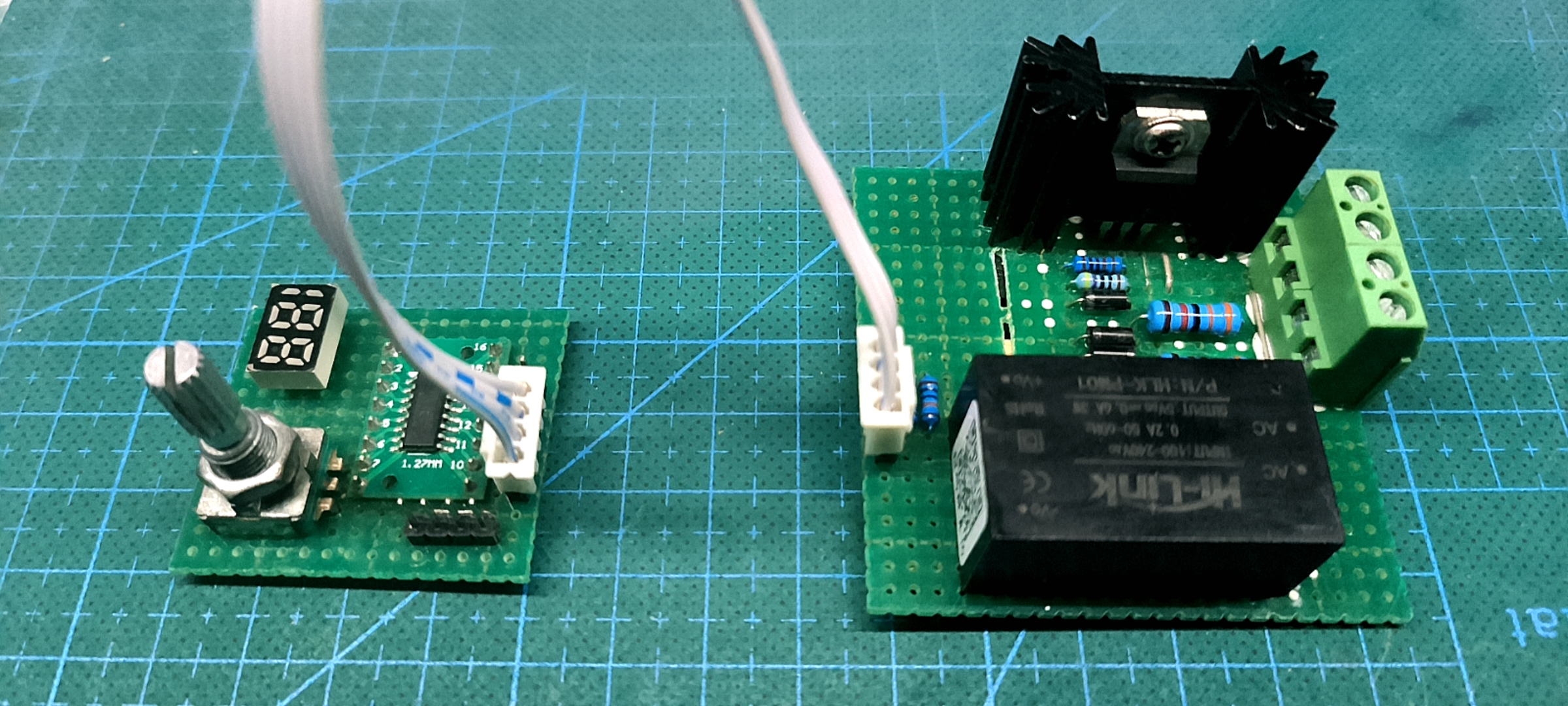

实物：




参考：

外部中断+定时器，软件查理复用数码管，软件编码器，简单粗暴

小***

<br /> <br />

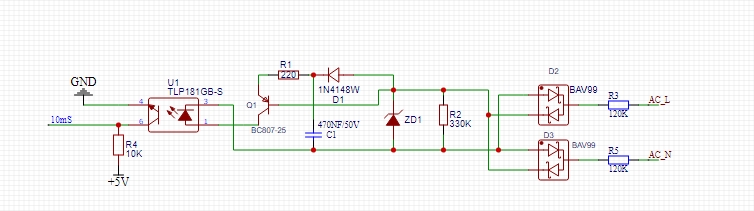

优化后的过零检测电路

a阿***

我是这样实现的，一个过零信号接入外部中断IO口，然后使用定时器来控制可控硅开关。当检测到过零信号后打开可控硅，再次检测到过零前给个关信号，关闭可控硅，（可控硅特性只能通过降低电流到维持电流以下或反向电压来关断，不会自动关）。这样就是全开，如果你要控制功率，就是检测到过零信号后，使用定时器延时一段时间后再打开可控硅，再次检测到过零前给个关信号，关闭可控硅。通过延时的时间长短可以控制功率。这种方式俗称斩波。

CyberH***

a阿*** 发表于 2024-12-6 09:08
[md]我是这样实现的，一个过零信号接入外部中断IO口，然后使用定时器来控制可控硅开关。当检测到过零信号后 ...

我是导通后20μs立即关，就给个触发脉冲，过零时候它自己就关了

a阿***

CyberH*** 发表于 2024-12-6 12:31
我是导通后20μs立即关，就给个触发脉冲，过零时候它自己就关了

开完立马关，反正都不会关的，等到下一个零点才会关。但感觉太快关，总感觉不太好

WH***

可控硅过零早就有过零检测光耦【如MOC3063】可用，成熟可靠，纯硬件。只需MCU来控制其开关即可，不必绕来绕去的再用MCU来检测过零点，到了零点可控硅自己即会关闭。

飞***

WH*** 发表于 2024-12-6 19:57
可控硅过零早就有过零检测光耦【如MOC3063】可用，成熟可靠，纯硬件。只需MCU来控制其开关即可，不必绕来绕 ...

过零检测更多的时候是用来斩波的

正***

CyberH*** 发表于 2024-12-6 02:41
2016年做的
实物：

十分感谢，我这边是斩波控制风机电压，控制功率，变相控制风速。需要过零检测后，控制导通角，每个半波都需要进行控制，所以输出的可以是50hz的pwm波就行。就是启动的瞬间需要过零点移相。看教学视频里面有个移相输出，有这个功能的话，调速的时候就不需要时刻进中断 了，只需要调整移相的角度就可以了。
