【89C58RD+, LQFP44】+【Ai8H2K12U-SOP8】，转 89C52-DIP40学习板，自动停电上电

神***

===辛苦费，RMB300
===谁最先用 立创EDA 工具实现，并开源，制图要大方优美
【89C52/89C58, LQFP44】+【Ai8H2K12U-SOP8】，
===转 89C52-DIP40 核心板，   自动 停电/上电 ISP下载, 免手动
===让【郭天祥51学习板】，可以自动 停电/上电 ISP下载, 免手动
===让【金沙滩51学习板】，可以自动 停电/上电 ISP下载, 免手动
===让【普中51学习板】，   可以自动 停电/上电 ISP下载, 免手动

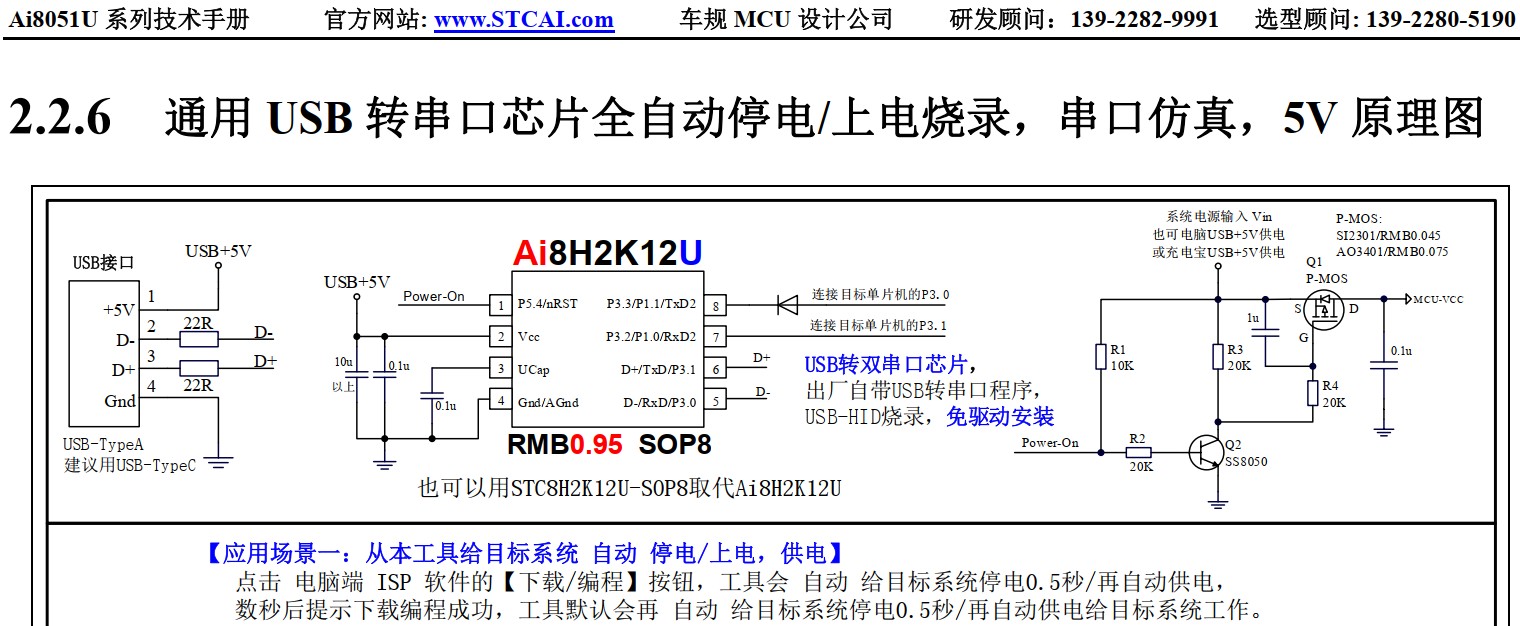

用下图的 【USB转串口】电路，用 USB-TypeC 接口

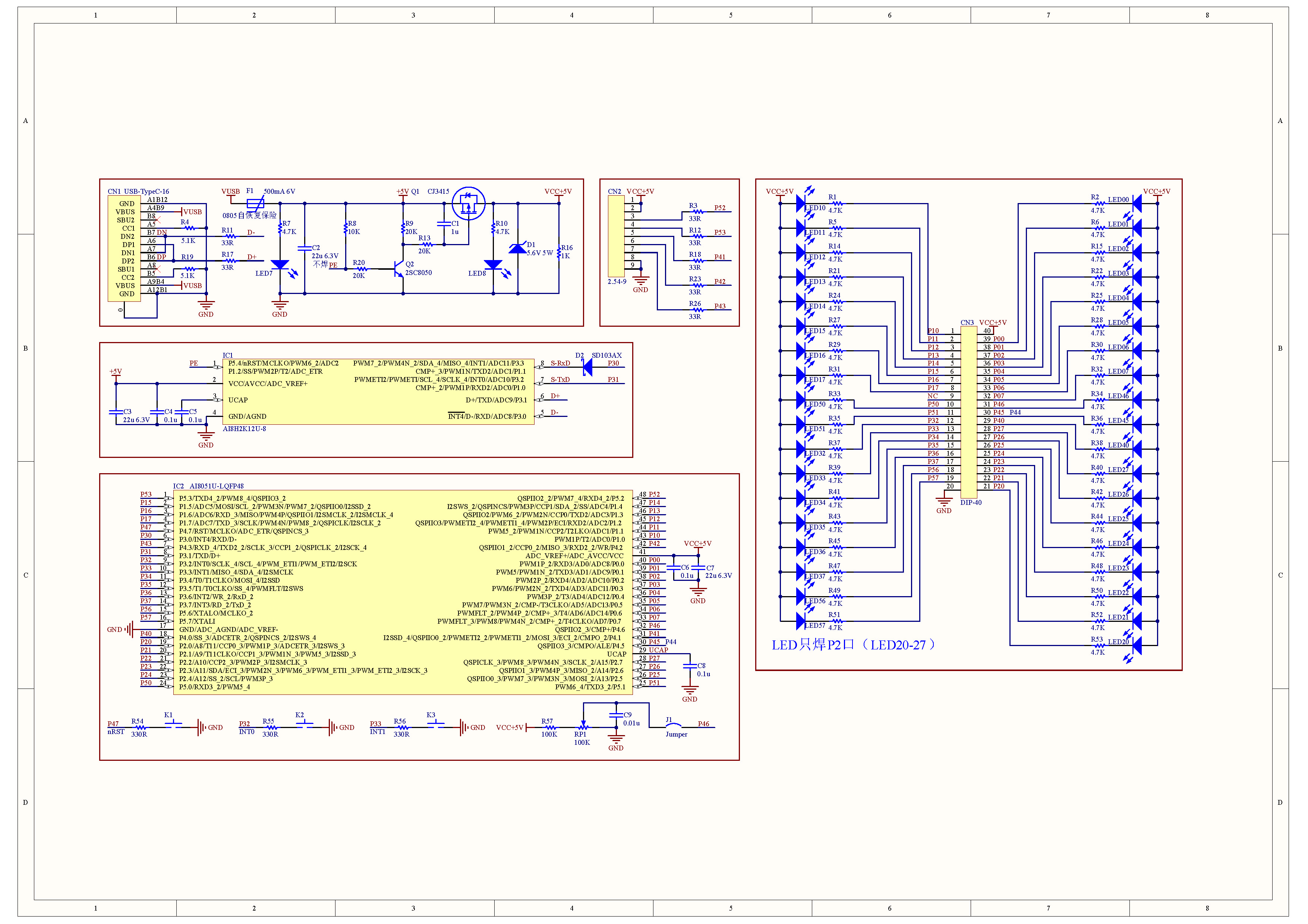

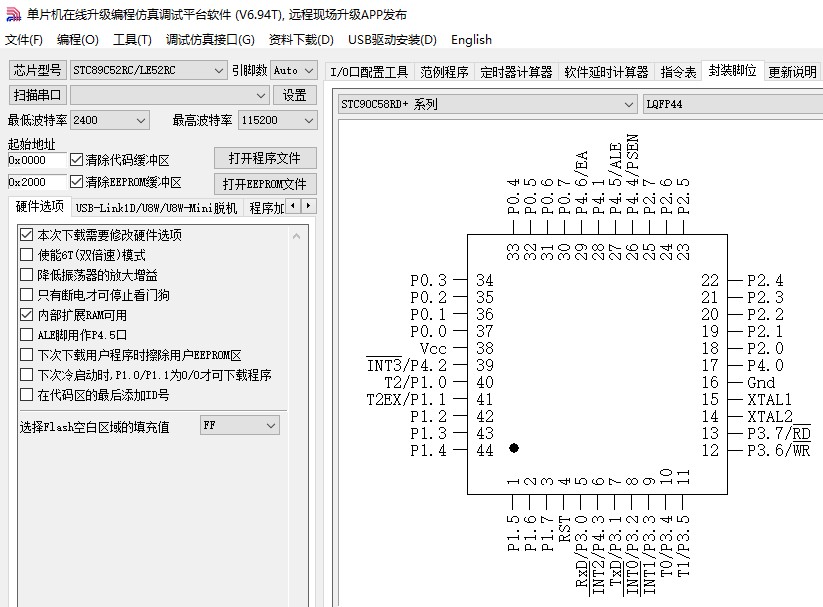

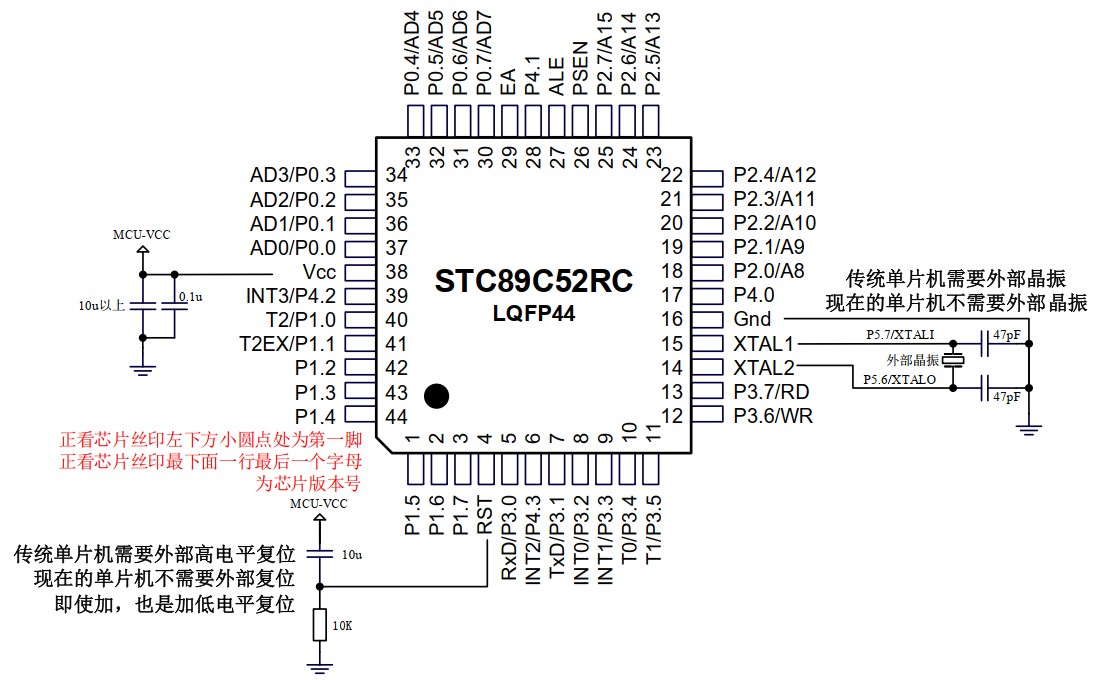

将LQFP44封装的 89C52/89C58 的 P3.0/P3.1
引到上图的 【USB转串口】芯片的转串口

从电脑的 USB-TypeA 到 核心板的 USB-TypeC，
到 Ai8H2K12U-SOP8, 到 89C52/89C58的LQFP44，

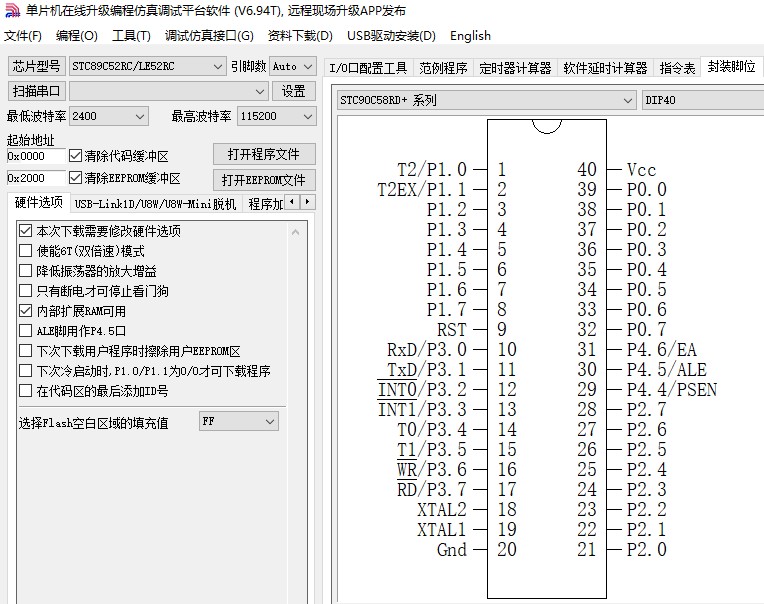

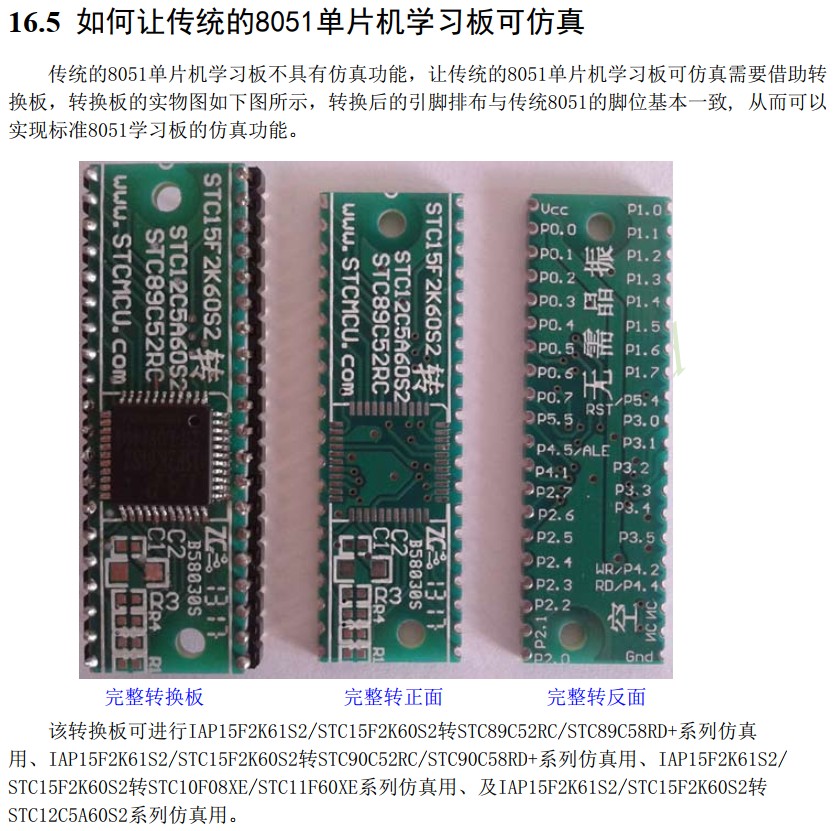

转成 89C52-DIP40 管脚 大小
【USB转串口】自动 停电/上电 ISP/下载/烧录，免手动
P3.0/P3.1不引出，已在核心板经过【串口转USB】芯片接电脑

强大的 ISP开发工具包 在这下载

深圳国芯人工智能有限公司-工具软件 (stcai.com)

晶振管脚不引出，在核心板上放贴片晶振
===防对外电磁辐射大，防受外界干扰
复位管脚不引出，在核心板上放复位电路
===防受外界干扰

CyberH***

用 擎天柱 改的
【Ai8H2K12U-SOP8】+【Ai8051U, LQFP48】
===转 89C52-DIP40 学习板，自动 停电/上电 ISP下载烧录
起个俗名：鸿蒙 ？ 天王星 ？启明芯已备选
===如创意威名被选中，百元加持

【Ai8H2K12U-SOP8】+【STC89C52RC/89C58RD+, LQFP44】
===转 89C52-DIP40 学习板，自动 停电/上电 ISP下载烧录
起个俗名：鸿蒙 ？ 天王芯 ？启明芯
===如创意威名被选中，百元加持






Sheet1.pdf (579.85 KB, 下载次数: 80)

2024-10-28 11:23 上传

点击文件名下载附件

神***

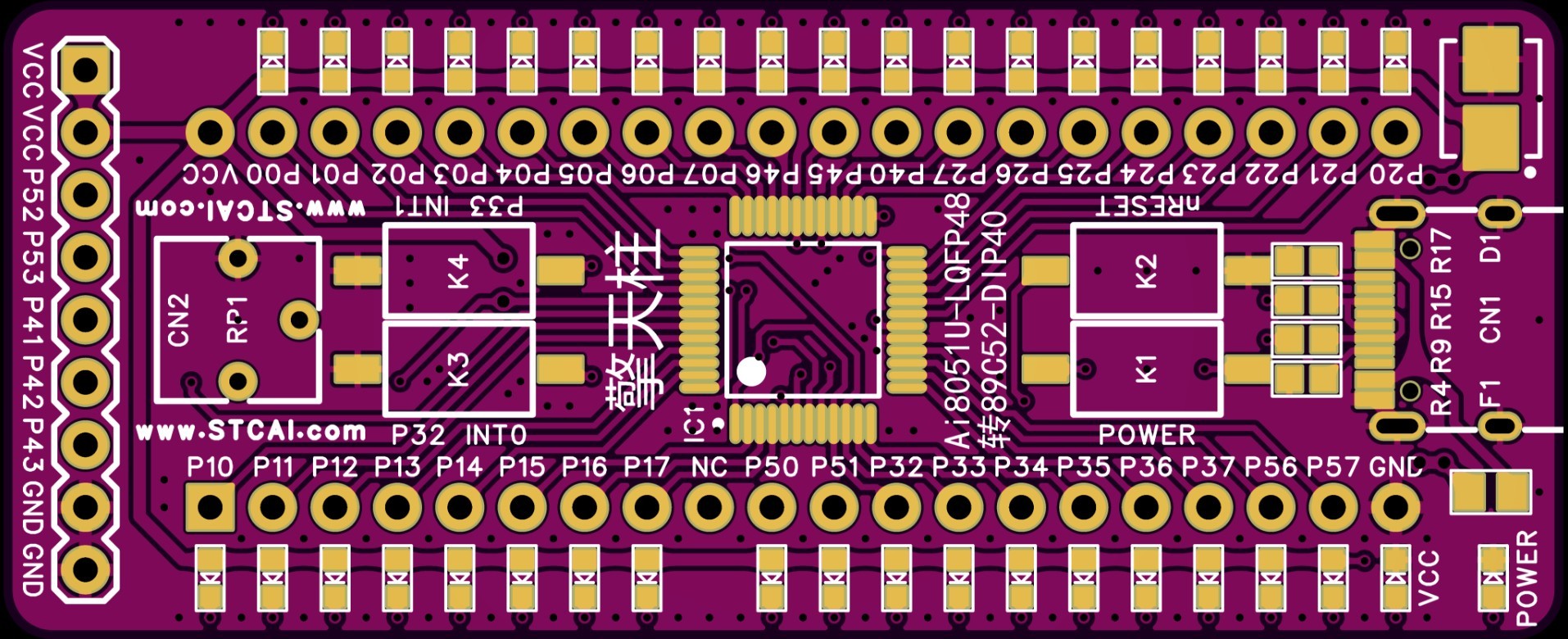

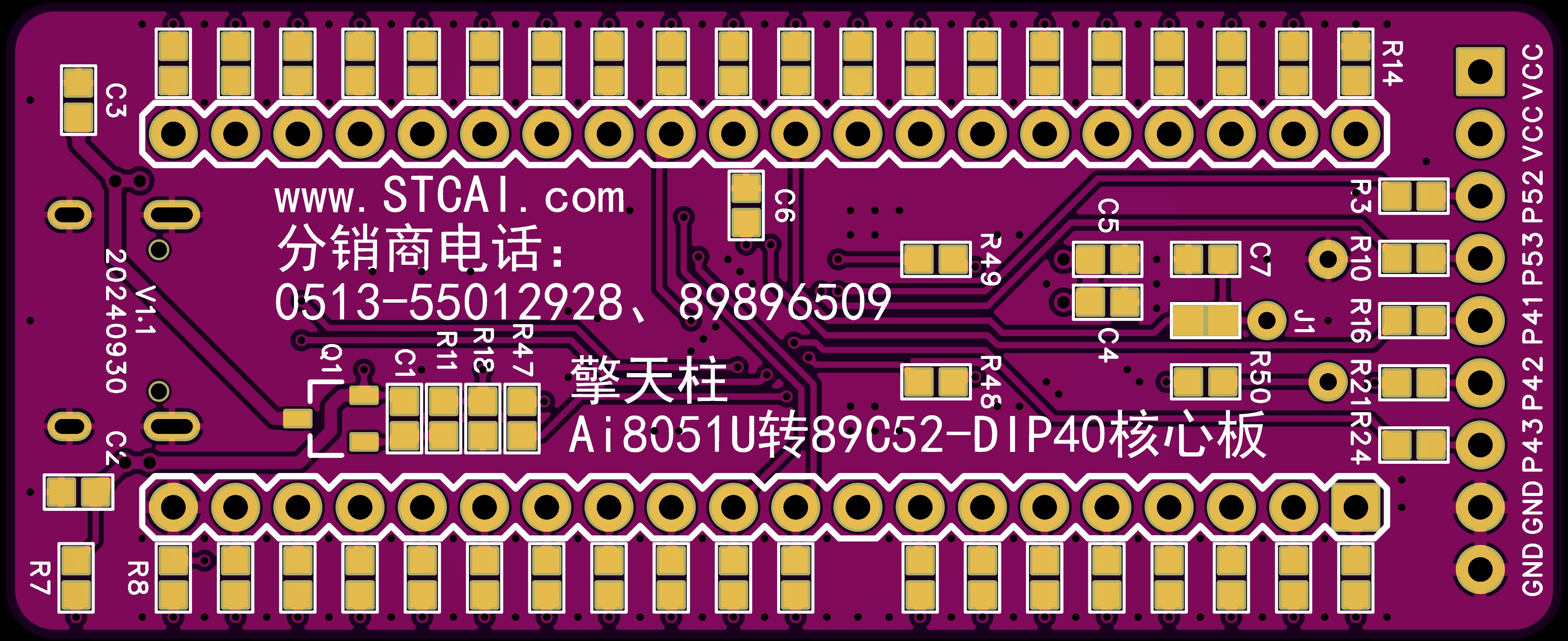

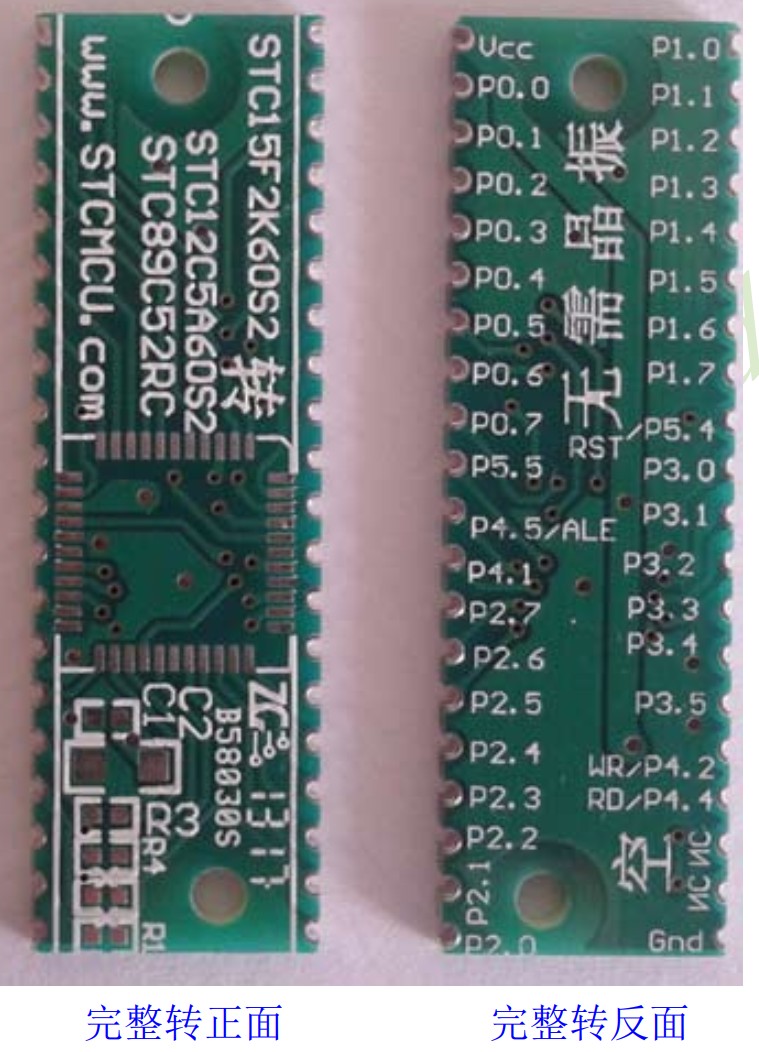

核心板外观参考：



【新提醒】擎天柱：Ai8051U-LQFP48 转 89C52-DIP40 核心板 V1.1 20240930 - SCH/PCB EDA设计技术交流区 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

大***

打卡

大***

会不会放不下

神***

LQFP44 转 DIP40 可行

blue***

已经按要求完成，如何上传审核呢？

神***

我们这，你将【原理图的 PDF】, 【PCB的 PDF】先发上来
嘉立创那，你将工程文件发莫工审核
如下美观大方 为好，江湖人称：不倒翁

取个俗家的名字 ： 鸿蒙 ？ 盘古 ？长城 ？ 泰山 ？

MP***

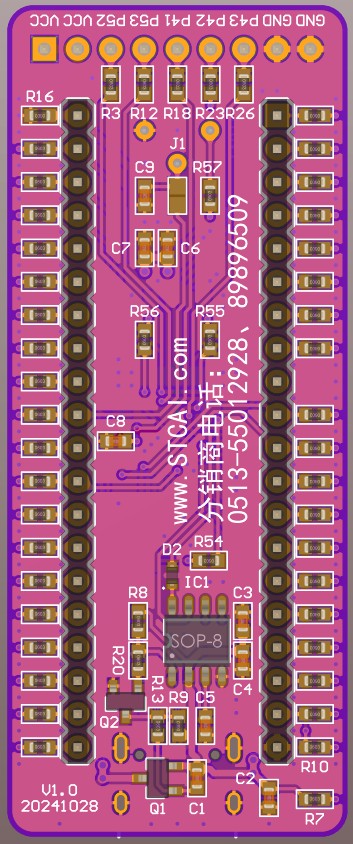

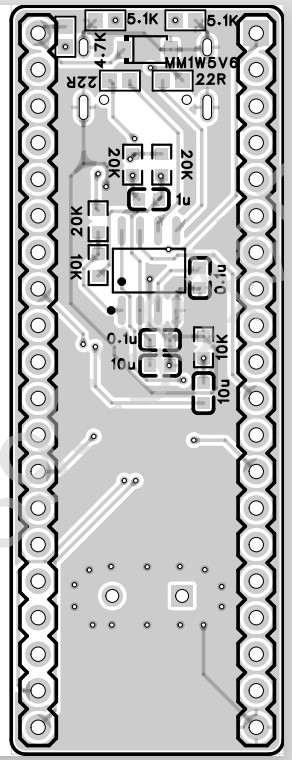

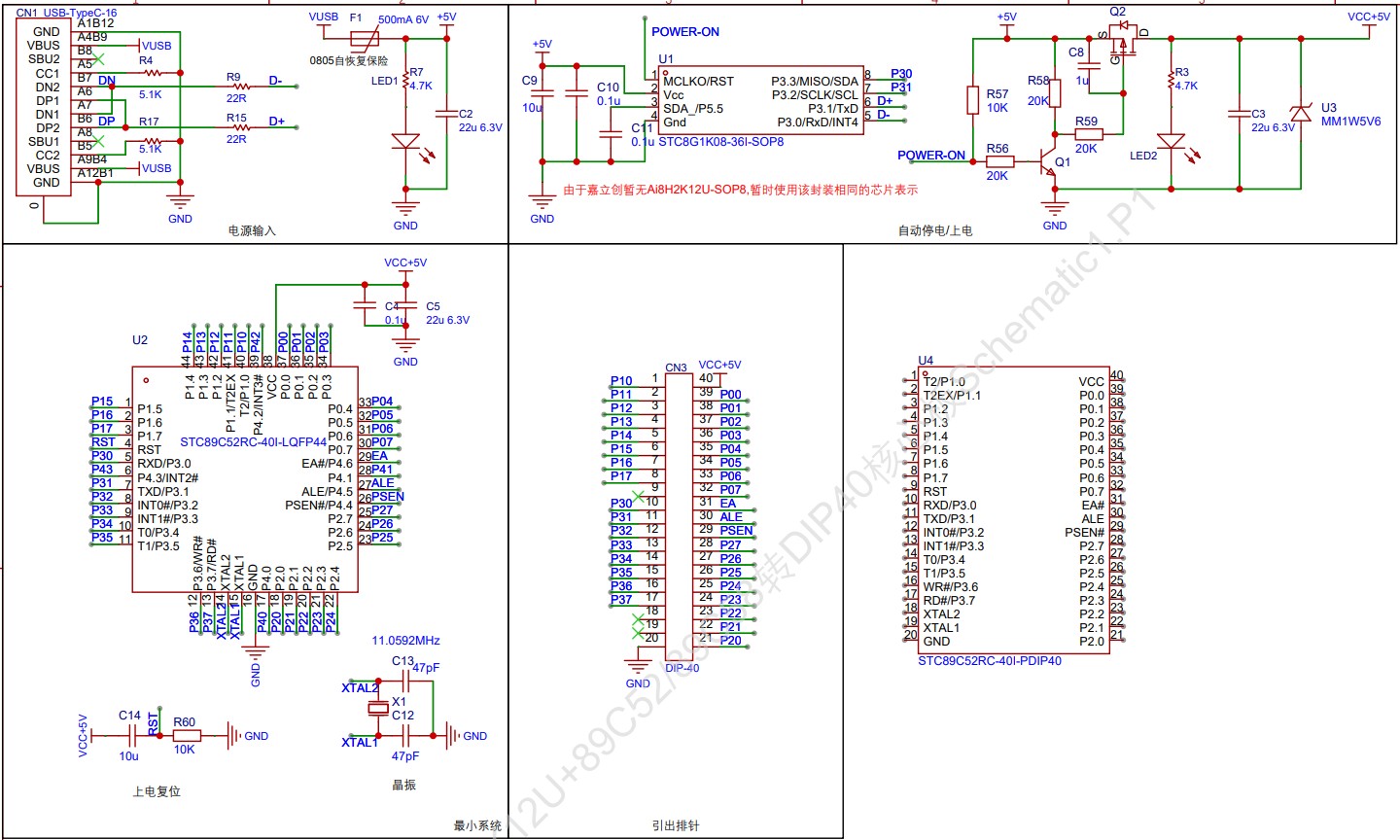

用了那么久STC的芯片,这回轮到我画板了，这个也算是开源的第一个项目吧。原理图和PCB在附件中

开源链接：Ai8H2K12U+89C52/89C58转DIP40核心板 - 立创开源硬件平台 (oshwhub.com)

MP***

MP*** 发表于 2024-10-26 18:16
用了那么久STC的芯片,这回轮到我画板了，这个也算是开源的第一个项目吧。原理图和PCB在附件中 ...

开源链接https://oshwhub.com/mpfroc/ai8h2k12u-89c5289c58-to-dip40-co

MP***

我之前好像发的被吞了，就重发一遍吧，这是我自己画的第一块开源板子
开源链接：https://oshwhub.com/mpfroc/ai8h2k12u-89c5289c58-to-dip40-co
原理图和PCB在附件
