如何设置TFPU时钟源为PLL时钟96MHz / 120MHz | 已在完善演示程序的说明

神*** · 发表于 2024-9-14 16:05:40

已安排在写如下演示程序：

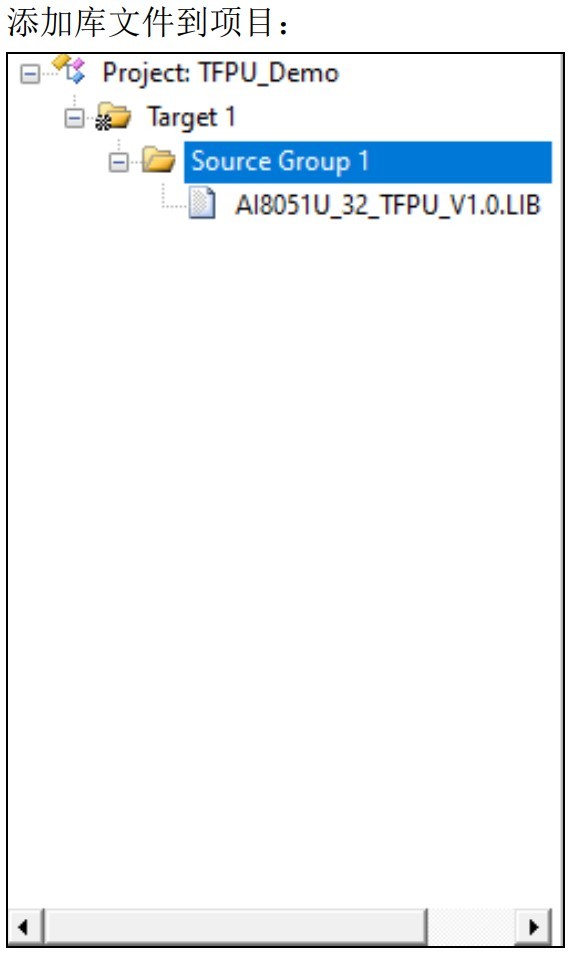

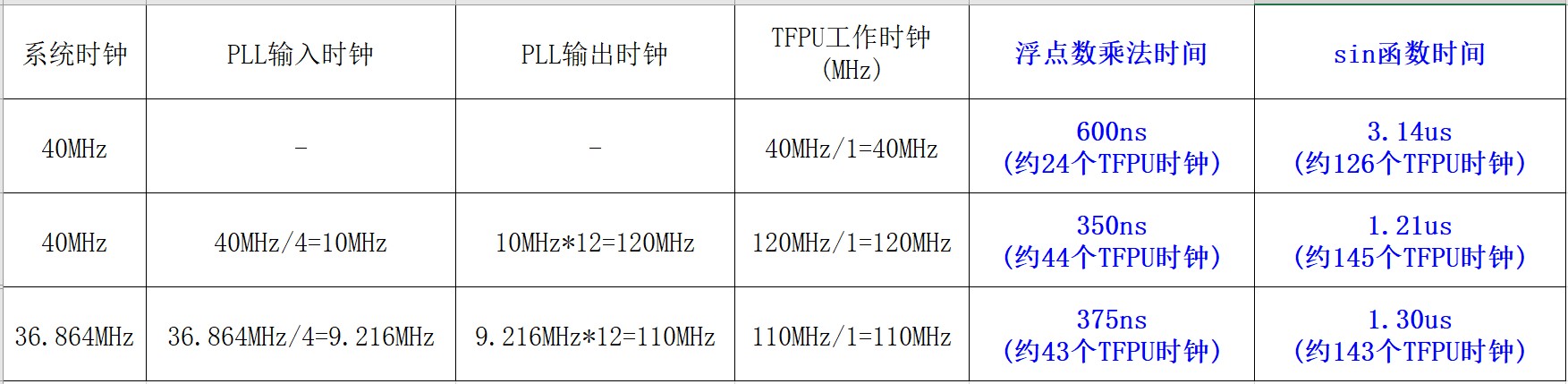

AI8051U@40MHz
TFPU@120MHz
的应用案例

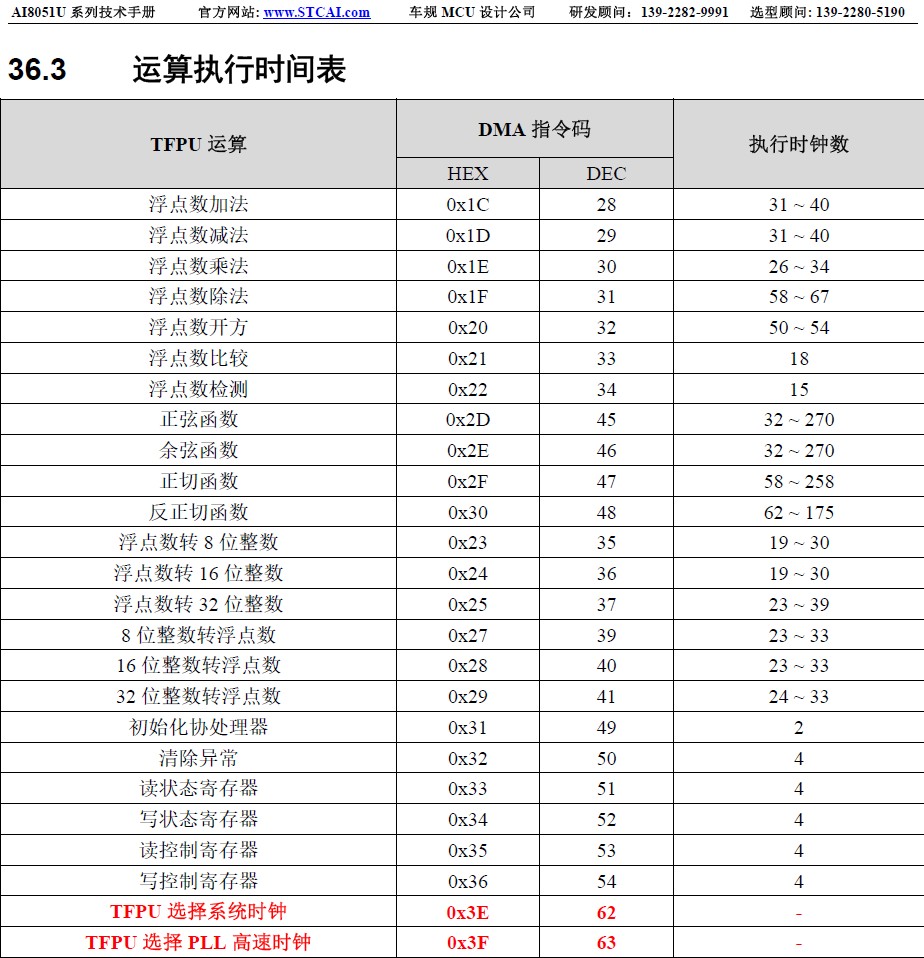

异步时钟间的数据传输用的是CPU时钟，40MHz
CPU送数据到TFPU，要2个CPU时钟
TFPU送回数据到CPU, 2个CPU时钟
无他

一般是 < 1uS, 长的也就 < 3个uS

神*** · 发表于 2024-9-14 17:39:01

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10791

社区*** · 发表于 2024-9-15 11:21:41

新的测试结果：

不使用PLL时钟，选择系统时钟为TFPU时钟源,
烧录时设置频率为40MHZ。耗时12.7us。

void delay()
{
int i;

for (i=0; i<100; i++);
}

void PLL_Init()
{
//  CLKSEL &= ~0x80;       //选择PLL的96M(*8)作为PLL的输出时钟
CLKSEL |= 0x80;       //选择PLL的144M(*12)作为PLL的输出时钟

USBCLK &= ~0x60;
//  USBCLK |= 0x00;       //PLL输入时钟为12M则选择1分频
//  USBCLK |= 0x20;       //PLL输入时钟为24M则选择2分频
USBCLK |= 0x40;       //PLL输入时钟为48M则选择4分频
//  USBCLK |= 0x60;       //PLL输入时钟为96M则选择8分频

USBCLK |= 0x80;       //启动PLL

delay();             //等待PLL锁频，建议50us以上

HSCLKDIV = 0;       //高速外设时钟源不分频
TFPU_CLKDIV = 0;       //TFPU时钟源不分频

//  CLKSEL &= ~0x40;       //选择系统时钟作为高速外设时钟源
CLKSEL |= 0x40;       //选择PLL时钟作为高速外设时钟源
}

使用上面的代码，选择 PLL时钟为TFPU时钟源
烧录时设置频率为40MHZ。TFPU时钟源--->120MHZ, 耗时9.08us。

使用上面的代码，
烧录时设置频率为30MHZ。TFPU时钟源--->90MHZ, 耗时12.08us。
