最近写了一个包含浮点运算的函数void calc_ccr2(void)，在AI8051U上跑，目标运算时间不大于15US。
通过        P02 = ~P02;
            calc_ccr2();
            P02 = ~P02;
用逻辑分析仪抓取运算时间。

使用30MHZ的系统时钟：
1，用C251的软件库，耗时61us
2，用论坛里老许的STC32G_MDU32.LIB库函数，耗时53.4us
3，使用AI8051U_32_TFPU_V1.0.LIB硬件库函数，耗时17us。

想着设置TFPU时钟源为96MHZ，烧录时设置频率为24MHZ。代码为：

#define CKMS            0x80
#define PCKI_MSK        0x60
#define PCKI_D1         0x00
#define PCKI_D2         0x20
#define PCKI_D4         0x40
#define PCKI_D8         0x60

void main(void)
{
    WTST = 0;  //设置程序指令延时参数，赋值为0可将CPU执行指令的速度设置为最快
    EAXFR = 1; //扩展寄存器(XFR)访问使能
    CKCON = 0; //提高访问XRAM速度

    //选择PLL输出时钟
    CLKSEL &= ~CKMS;                        //默认选择PLL的96M作为PLL的输出时钟

#define FOSC            24000000UL


    //选择PLL输入时钟分频,保证输入时钟为12M
    USBCLK &= ~PCKI_MSK;
#if (FOSC == 12000000UL)
    USBCLK |= PCKI_D1;                      //PLL输入时钟1分频
#elif (FOSC == 24000000UL)
    USBCLK |= PCKI_D2;                      //PLL输入时钟2分频
#elif (FOSC == 48000000UL)
    USBCLK |= PCKI_D4;                      //PLL输入时钟4分频
#elif (FOSC == 96000000UL)
    USBCLK |= PCKI_D8;                      //PLL输入时钟8分频
#else
    USBCLK |= PCKI_D1;                      //默认PLL输入时钟1分频
#endif

    //启动PLL
    USBCLK |= 0x80;  //ENCKM;               //使能PLL倍频
    delay();                                //等待PLL锁频

    //DMAIR = 0x3e;   //选择 系统时钟 为TFPU时钟源
    DMAIR = 0x3f;   //选择 PLL时钟 为TFPU时钟源

    InitGpio();                                //初始化GPIO工作模式

    while(1)
    {
        ...
        ...
        ...
    }
}

烧录时设置频率为24MHZ，结果抓取运算时间为37us.

问：该如何设置 系统时钟 为30MHZ, TFPU时钟 为96MHZ ？

神***

https://www.stcaimcu.com/forum.php?mod=viewthread&tid=10791

神***

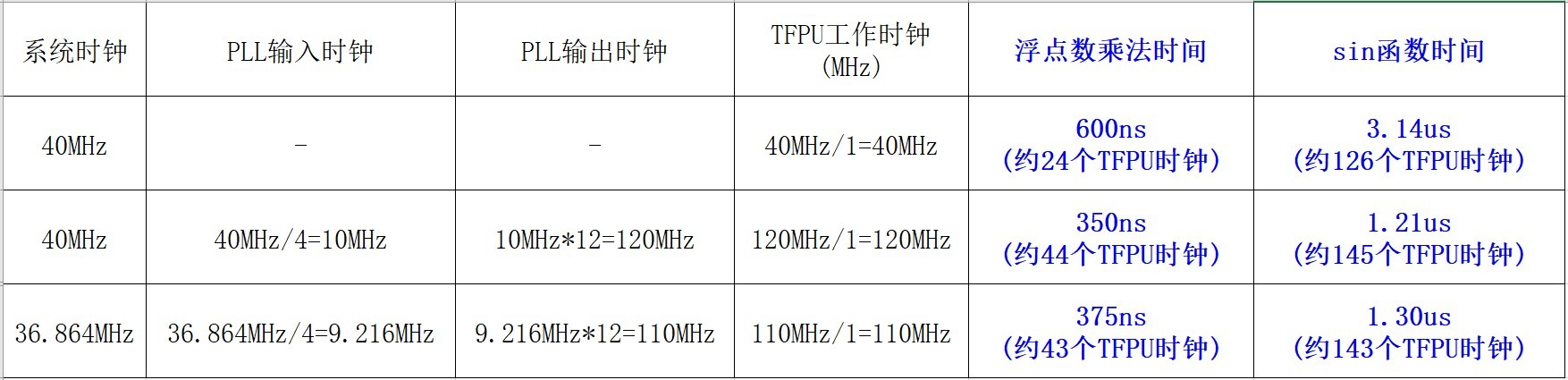

CPU 跑 36.864MHz
36.864MHz / 4 给 PLL时钟输入 = 9.216MHz
9.216MHz * 12 = 110.592MHz

Debu***

系统时钟24MHz，PCKI 2分频   或   系统时钟48MHz，PCKI 4分频，PLL*8，12MHz*8=96MHz
或
系统时钟16MHz，PCKI 2分频   或   系统时钟32MHz，PCKI 4分频，PLL*12，8MHz*12=96MHz

神***

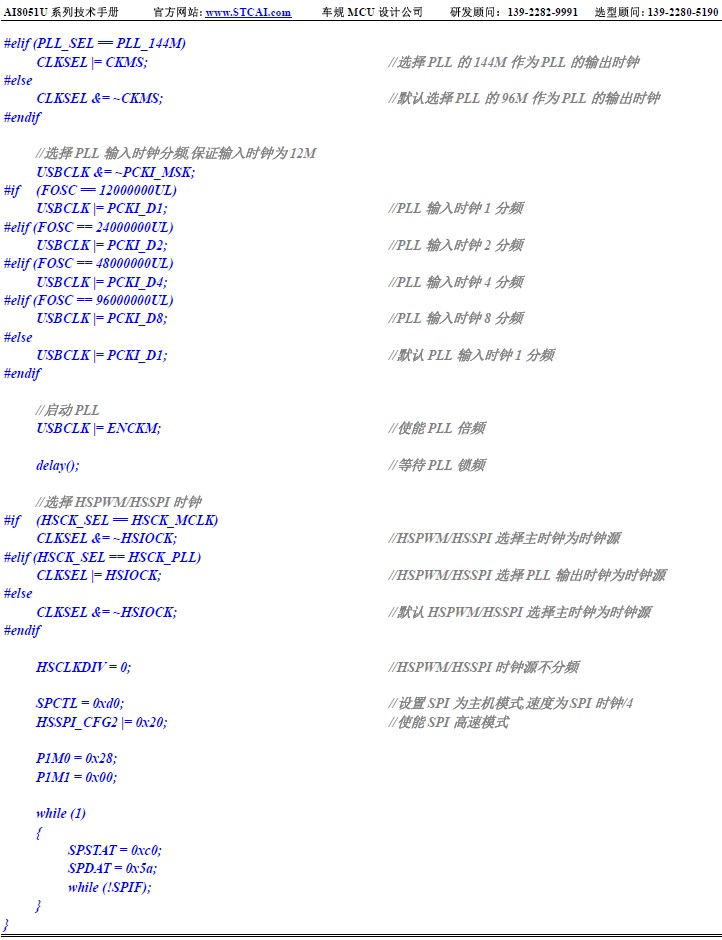

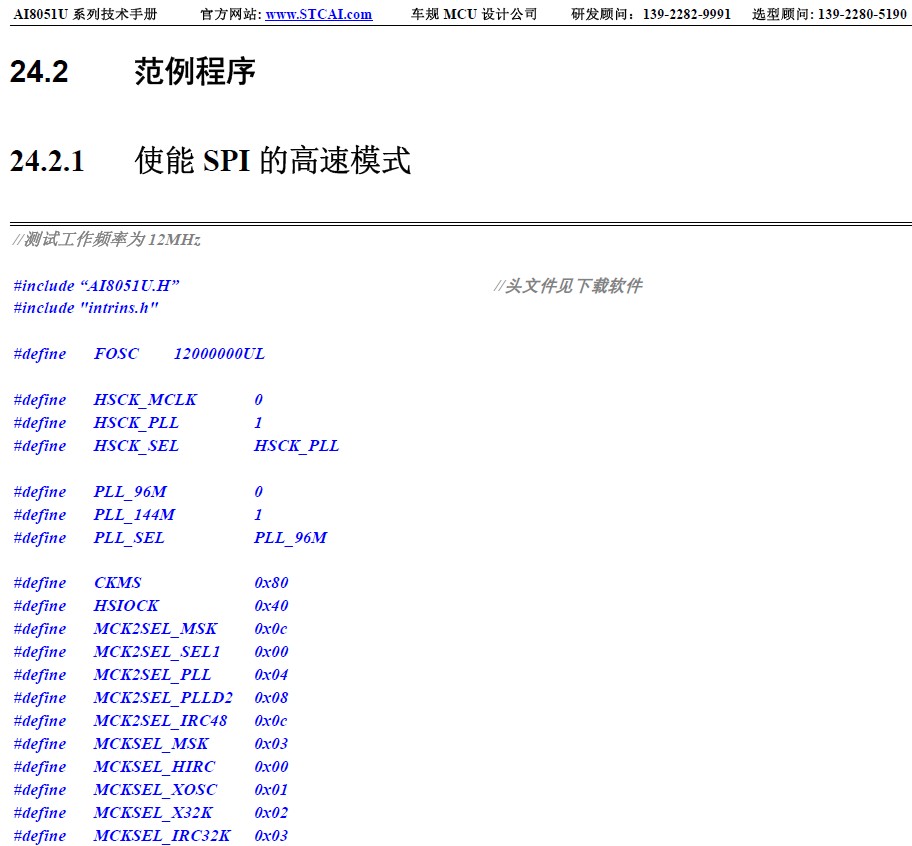

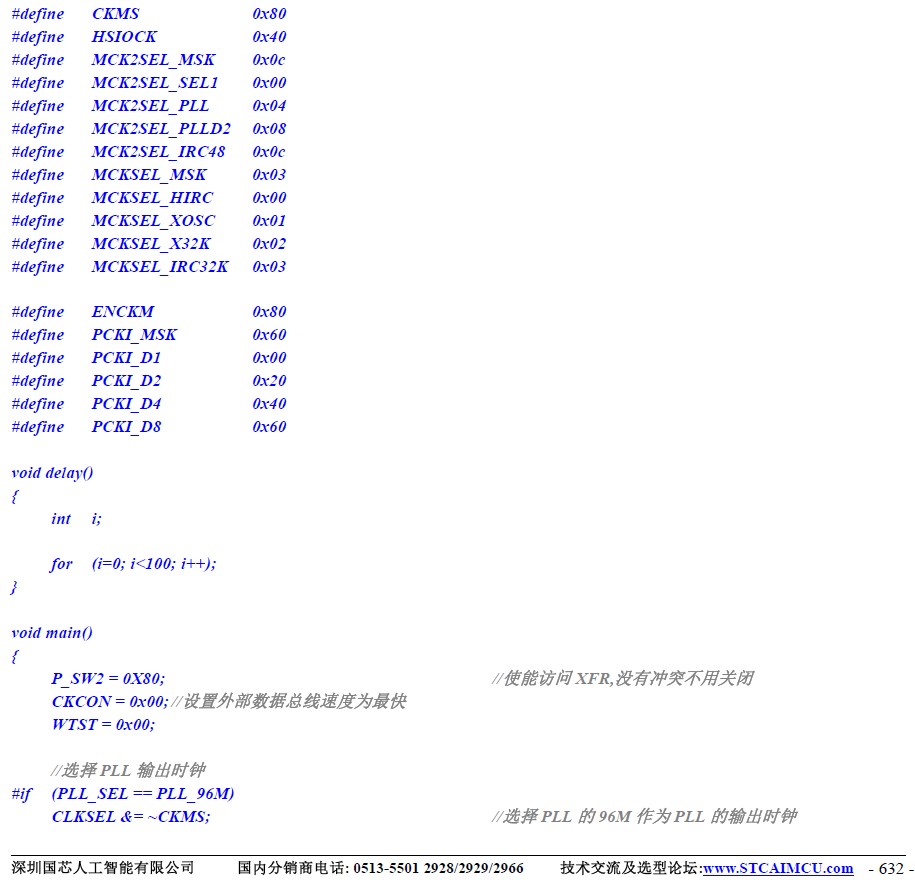

社区***

我一楼的代码就是按照上面的代码写的，可惜不成功。

杨***

Debu*** 发表于 2024-9-13 15:02
系统时钟40MHz，PCKI 4分频，PLL * 12
10MHz * 12 = 120MHz
10MHz *   8 =  96MHz

这个方案比较好，可怎么实现？

so***

Debu*** 发表于 2024-9-13 15:02
系统时钟40MHz，PCKI 4分频，PLL * 12
10MHz * 12 = 120MHz
10MHz *   8 =  96MHz

不是12*8=96吗？

Debu***

杨*** 发表于 2024-9-13 20:52
这个方案比较好，可怎么实现？

社区***

经过反复确认，1楼的代码能够实现96Mhz的PLL时钟，。
问题是： 代码的运行时间反而变慢 。......... 好无语呀！

可能 异步时钟切换需要消耗一定时间，而不是无缝快速切换。

将主频改为35Mhz, 取消PLL时钟。TFPU使用系统时钟，抓取的运行时间为14us。

结帖。

杨***

Debu*** 发表于 2024-9-13 23:06

谢谢
