32G12K128学习打卡记录 加油GOGOGO！

dmd***

这学习很认真啊

阿杰爱***

加油啊

惦***

惦饭宝 发表于 2024-9-18 09:04
第十一集：定时器的使用👌
1.定时器的作用和意义
      定时器的工作原理基于定时器芯片上的计数器。当开始 ...

第十二集：计数器的使用✋😘

1.计数器的用途
    记录和显示输入信号的数量
    计数器是一种重要的电子设备，用于记录和显示输入信号的数量。 它具有事件计数、频率测量和定时功能等作用，广泛应用于数字电路和计算机系统中。 根据工作原理和应用场景的不同，计数器可以分为同步计数器、异步计数器、预置计数器和可递减计数器等不同类型。



2.计数器的配置
    使用T1_pin引脚输入外部输入
    T1_CT需要写1，不然是定时器模式了
    T1_C/T:控制定时器1用作定时器或计数器，清0则用作定时器（对内部系统时钟进行计数)，置1用作计数器（对引脚T1/P3.5外部脉冲进行计数）。
    TO_GATE:控制定时器0，置1时只有在INTO脚为高及TRO控制位置1时才可打开定时器/计数器O。
    65536溢出

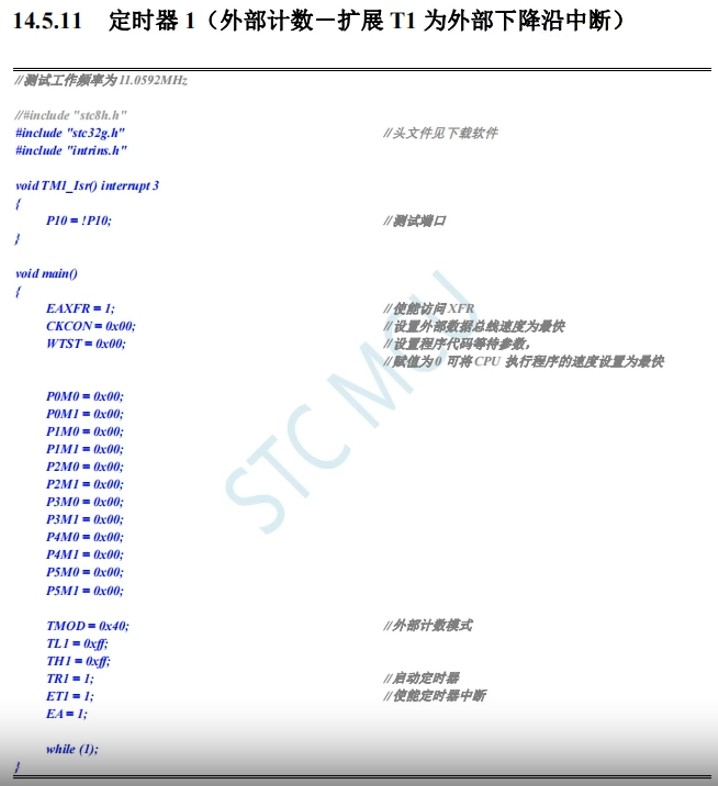

    通过TMOD的0X40的设置将他写为计数器模式

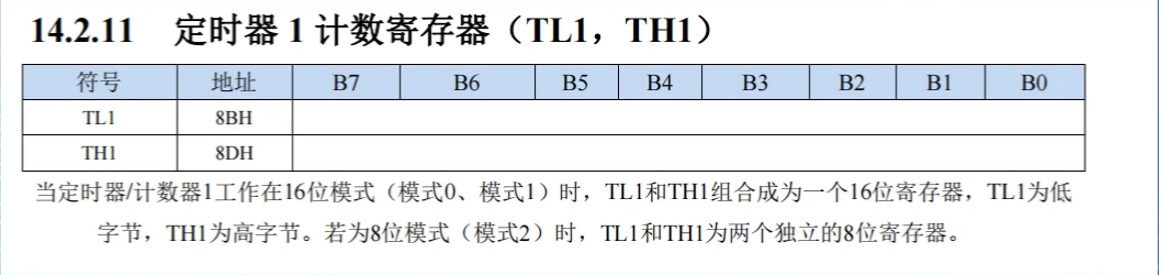

    TL1 TH1设置为0xff，相当于每来一个脉冲就能进中断
    TR1 启动定时器
    ET1 EA == 1，使得它可以进入中断
    通过按钮来模拟脉冲

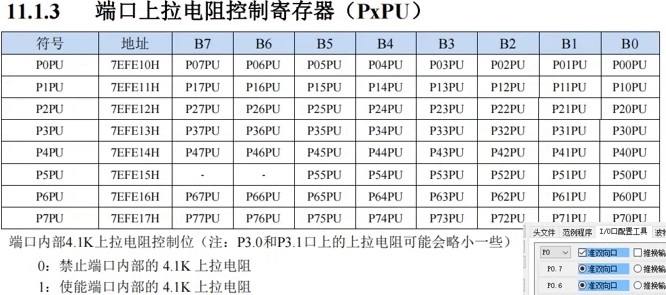

    上拉电阻控制寄存器(PxPU),在对应位置写1启动上拉电阻。
    上拉电阻的作用：确保在未按下按钮时输入引脚上具有高电平状态，避免信号浮动和噪音干扰。

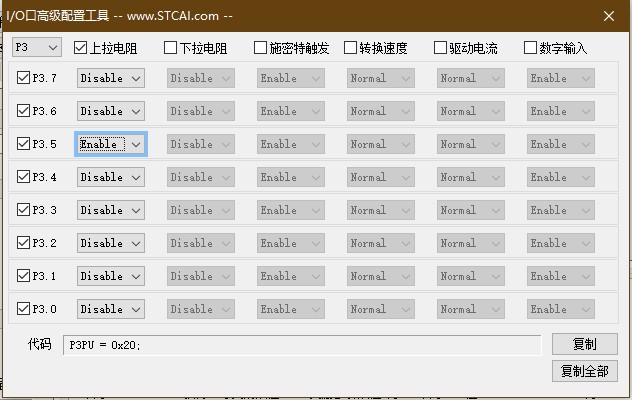

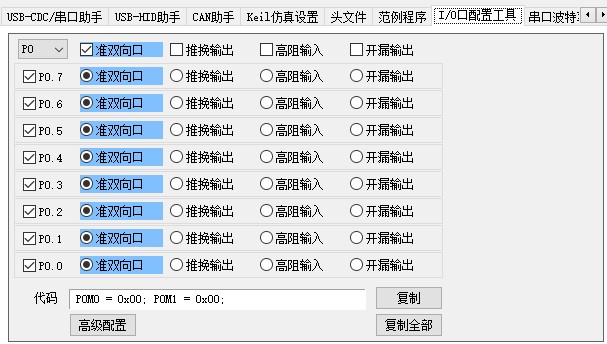

    快捷计算软件


    ENABLE使能打开上拉电阻
    DISABLE关闭上拉电阻


3.计数器的应用



    使用下降沿检测，从高电平到低电平来检测



    1.修改动态数码管显示，使前四个数码管不显示
    u8 Show_Tab[8] = {20,20,20,20,0,0,0,0};
    2.新增一个Count_T1来计数
    u16 Count_T1 = 0;
    3.初始化计数器
        TMOD = 0x50;                        //设置计数器模式
        TL1 = 0x00;                        //设置计数初始值
        TH1 = 0x00;                        //设置计数初始值
        TF1 = 0;                        //清除TF1标志
        TR1 = 1;                        //定时器1开始计时
        ET1 = 1;                        //使能定时器1中断
        P3PU = 0x20;                         //打开内部上拉4.1K
        Timer0_Init();
4.编写计数器0服务函数：
   void Timer0_Isr(void) interrupt 1
    {

        TimCount++;                         //每隔1ms+1        //计数到2000 = 2s
        if( TimCount>=2000 )                //2秒定时时间到了
        {
            TimCount = 0;

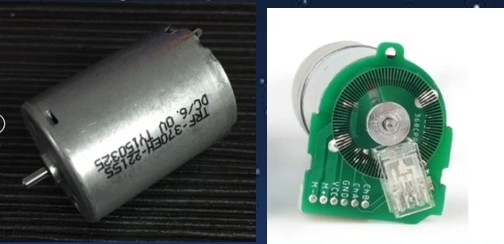

            Count_T1 = (TH1 *256 )+ TL1; // 转/2s  转/min TH1和TL1溢出之后直接触发中断，如果没有溢出那么可以直接读取。
            TH1 = 0;
            TL1 = 0;

            Show_Tab[4] = Count_T1/1000%10;
            Show_Tab[5] = Count_T1/100%10;
            Show_Tab[6] = Count_T1/10%10;
            Show_Tab[7] = Count_T1/1%10;  //取10位
        }
            SEG_Fre();                          //数码管刷新的
    }

   视频文件: 8.Count_T1_测速.rar (105.62 KB, 下载次数: 106)

2024-9-20 10:33 上传

点击文件名下载附件

课后练习：

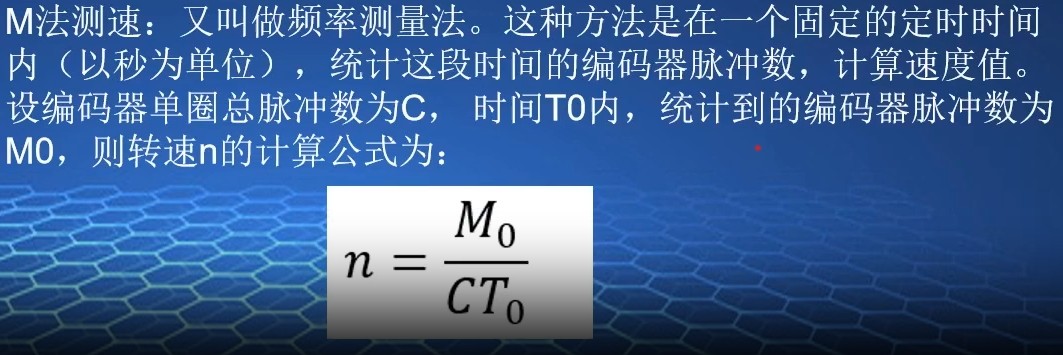

1.尝试将单位转化成转/秒或者转l分钟
思路：将定时器时间改为1s✋
      TimCount>=1000

      将定时时间改为60s
           TimCount>=60000

   void Timer0_Isr(void) interrupt 1
    {

        TimCount++;                         //每隔1ms+1        //计数到2000 = 2s
        if( TimCount>=1000 )                //1秒定时时间到了
        {
            TimCount = 0;

            Count_T1 = (TH1 *256 )+ TL1; // 转/2s  转/min TH1和TL1溢出之后直接触发中断，如果没有溢出那么可以直接读取。
            TH1 = 0;
            TL1 = 0;

            Show_Tab[4] = Count_T1/1000%10;
            Show_Tab[5] = Count_T1/100%10;
            Show_Tab[6] = Count_T1/10%10;
            Show_Tab[7] = Count_T1/1%10;  //取10位
        }
            SEG_Fre();                          //数码管刷新的
    }

2.思考如果计数器溢出了程序要怎么写
思路：在计数器溢出时，需要重置计数器，并确保程序不会因为溢出而产生错误。在计数器每次读取时检查溢出并做处理。
    if (TH1 == 0xFF && TL1 == 0xFF)  // 检查计数器是否溢出
    {
        // 处理溢出情况
        TH1 = 0;
        TL1 = 0;
        Count_T1 = 0;  // 重新计数
    }
                                                                                       END👆

惦***

惦饭宝 发表于 2024-9-20 10:48
第十二集：计数器的使用✋😘

1.计数器的用途

第十三集：简易多任务处理😁

一.回顾
    1.认识单片机
    2.了解单片机硬件(介绍开发板)
    3.开发环境搭建和下载，新工程建立资料下载
    4.点亮点一个LED(CDC和HID下载)
    5.C语言运算符和进制数入门
    6.LED闪烁和花式点灯
    7.按键点亮灯
    8.蜂鸣器
    9.数码管的静态使用
    10.数码管动态点亮
    11.定时器
    12.计数器的使用
    重点理清程序的逻辑思路。

二.应用模块化的编程(.c+.h)
    添加示例：

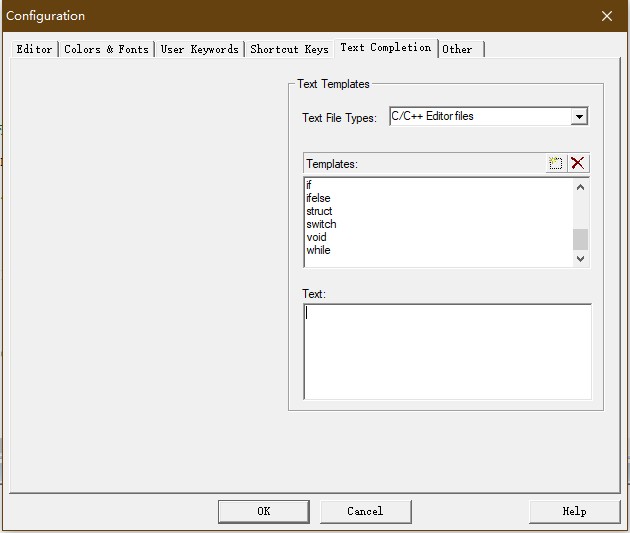

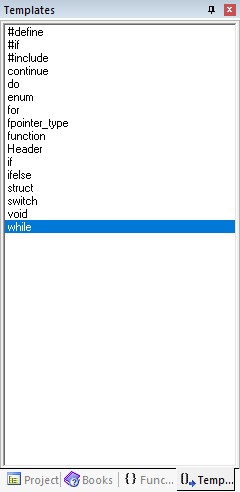

    右键新建示例


    1)创建程序文件三步：
        新建文件并保存
        添加到工程添加
        引用路径

    2)引脚定义都在.h文件：
        sbit名称=P10;

        #define 名称 P10
    3)函数定义三步：
        定义
        声明
        调用
    4)修饰符extern用在变量或者函数的声明前，用来说明“此变量1函数是在别处定义的，要在此处引用”
        举例1:如果文件a.c需要引用b.c中变量intv，就可以在a.c中声明extern intV，然后就可以引用变量V。
        举例2:如果文件a.c需要引用b.c中变量intv，就可以在b.h中声明extern intV，然后a.c调用b.h就可以引用变量V。
        注意extern修饰的变量不能赋初值。

    5)bdata位寻址变量的使用
    a.c
    u8 bdata LED =0x00:
    sbit LEDO = LED^0:
    sbit LED1 = LED^4.

    a.h
    extern u8 bdata LED:
    extern bit LED0:
    extern bit LED1.

    Static： 只有第一次进入函数的时候可以赋值[只赋值一次]。

    蜂鸣器文件： BEEP.rar (854 Bytes, 下载次数: 100)

2024-9-21 17:48 上传

点击文件名下载附件

    按键文件：   KEY.rar (1.53 KB, 下载次数: 107)

2024-9-21 17:49 上传

点击文件名下载附件

    数码管文件： LED_ESG.rar (1.36 KB, 下载次数: 106)

2024-9-21 17:49 上传

点击文件名下载附件

    定时器文件： TIM.rar (749 Bytes, 下载次数: 89)

2024-9-21 17:50 上传

点击文件名下载附件

惦***

惦饭宝 发表于 2024-9-21 18:02
第十三集：简易多任务处理😁

一.回顾

第十四集：矩阵按键😄

1.矩阵按键是什么
    在按键数量较多时，为了减少IO口的占用，将按键排列成矩阵排列的形式的按键阵列我们称位矩阵按键。


2.矩阵按键的控制原理
    按键识别原理:端口默认为高电平，实时读取到引脚为低电平是表示按下
    第一步:现将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一列的I0就会变成低电平，就可以判断出哪一列按下了。
    第二步:现将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一行的I0就会变成低电平，就可以判断出哪一行按下了。
    第三步:行列组合一下就可以判断出是哪个按键按下了

    这样的行列式键盘结构能够有效地提高单片机系统中I/O口的利用率。
    节约单片机的资源，其本质和独立按键类似，就是进行逐行扫描和逐列扫描，然后判断是第几行的第几列个按键，进而进行整体按键值得确定，我们使用的矩阵键盘是接到了单片机的P1口通过读取P1口电平变换即可完成矩阵键盘的数值读取

3.矩阵按键程序的编写
   读取一个矩阵按键的按键状态，判断哪个按键被按下，并返回对应的按键编码（键码）。代码分为三个主要步骤：扫描列、扫描行、判断按键状态并通过 switch 语句将按键状态值映射到具体的键码，并返回相应的值。

        u8 MateixKEY_Read(void)                //矩阵按键读取当前是哪一个按钮按下
        {
                static u8 keystate_last;        //表示当前的按钮的上一次的状态值
                u8 keystate;                                //表示当前的按钮的状态值
                u8 key_val = 0;                                //表示当前按键的键码

        //第一步：先将P0.0-P0.3输出低电平，P0.6-P0.7输出高电平，如果有按键按下，按下的那一列的IO就会变成低电平，就可以判断出哪一列按下了。
                MateixKEY = 0XC0;        //1100 0000
                MateixKEY_delay();
                keystate = (MateixKEY ^ 0XC0);                //0100 0000 ^ 1100 0000 =  1000 0000

        //第二步：先将P0.0-P0.3输出高电平，P0.6-P0.7输出低电平，如果有按键按下，按下的那一行的IO就会变成低电平，就可以判断出哪一行按下了。
                MateixKEY = 0X0f;        //0000 1111
                MateixKEY_delay();
                keystate |= (MateixKEY ^ 0X0f);                //0000 1110 ^ 0000 1111 =  0000 0001 | 1000 0000 = 0x81

        //第三步：行列组合一下就可以判断出是哪个按键按下了。
        //        printf("0x%02x\r\n",keystate);
                if( keystate_last != keystate )                //如果说本次获取到的按键状态值和之前的不一样
                {
                        keystate_last = keystate;                //把本次的按键状态值写入进去

                        switch ( keystate )                                //根据这案件的状态值，返回对应的键码
                        {
                                case 0x41:        key_val = 1;
                                        break;
                                case 0x42:        key_val = 2;
                                        break;
                                case 0x44:        key_val = 3;
                                        break;
                                case 0x48:        key_val = 4;
                                        break;
                                case 0x81:        key_val = 5;
                                        break;
                                case 0x82:        key_val = 6;
                                        break;
                                case 0x84:        key_val = 7;
                                        break;
                                case 0x88:        key_val = 8;
                                        break;
                                default:        key_val = 0;
                                        break;
                        }
                        //printf("%d\r\n",(int)key_val);
                }

                return key_val;                                                //返回最终的键码，没有按下时返回0
        }

4.课上小练

    密码锁:
    1.通过LED0模拟门锁状态，LED点亮表示门锁打开，熄灭表示门锁锁上。
    2.增加8位数码管，可以动态显示8位的密码，无密码时显示"------- "
    3.通过矩阵按键可以输入1-8的数字表示密码，并依次显示在数码管上。
    4.每输入一个数字，蜂鸣器响20ms表示有数字按下。
    5.密码正确打开LED0，密码错误蜂鸣响2秒。

    思路：
    初始化时，将LED0设置为输出模式，初始状态为熄灭，配置8位数码管和矩阵按键的扫描功能，并初始化蜂鸣器的控制端口。输入密码时，通过矩阵按键扫描，识别用户按下的数字键，并将相应数字显示在数码管对应位置，同时蜂鸣器响20ms作为反馈。当8位密码输入完成时，系统自动进入密码验证环节。密码验证中，系统将输入的8位密码与预设密码进行比较。如果密码正确，LED0点亮；如果密码错误，蜂鸣器响2秒提示错误，数码管恢复显示“-------”。密码输入错误或验证完成后，系统会重置状态，清空数码管，等待下一次输入。

5.课后小练
    1.LEDO(门锁)打开后，5秒后自动关闭:
    2.增加门内的手动开门按钮，按下按钮门锁打开:
    3.10秒内没有输入密码自动数码管熄灭省电;有按键按下时再显示。

    思路：
    LED0（门锁）打开后，5秒后自动关闭：
    在检测到密码输入正确并打开LED0后，启动一个计时器（5秒计时）。当计时器到达5秒时，关闭LED0，模拟门锁自动上锁。

    增加门内的手动开门按钮，按下按钮门锁打开：
    增加一个新按键（假设为 KEY_OPEN），用于手动开门。检测到 KEY_OPEN 按下时，立即打开门锁（LED0亮起）。

    10秒内没有输入密码自动数码管熄灭省电，有按键按下时再显示：
    通过计时器实现自动熄灭功能。如果在10秒内没有检测到按键输入，则熄灭数码管显示。检测到新的按键输入时重新点亮数码管。

白水大***

这学习态度值得点赞！相比之下我还在8051的固化思维中

惦***

惦饭宝 发表于 2024-9-22 08:31
第十四集：矩阵按键😄

1.矩阵按键是什么

第十五集:外部中断👌😄

一.中断和中断系统
    什么是中断：
        当中央处理机 CPU 正在处理某件事的时候外界发生了紧急事件请求，要求 CPU 暂停当前的工作,转而去处理这个紧急事件，处理完以后，再回到原来被中断的地方，继续原来的工作，这样的过程称头中断。

    中断源：请示 CPU 中断的请求源

    优点：CPU 总是先响应优先级别最高的中断请求。
          如果 CPU 能够暂停对原来中断源的服务程序,转而去处理优先级更高的中断请求源,处理完以后，再回到原低级中断服务程序，这样的过程称为中断嵌套。
          用户可以用关总中断允许位(EAIE.7)或相应中断的允许位屏蔽相应的中断请求，也可以用打开相应的中断允许位来使 CPU 响应相应的中断申请,每一个中断源可以用软件独立地控制为开中断或关中断状态，部分中断的优先级别均可用软件设置。

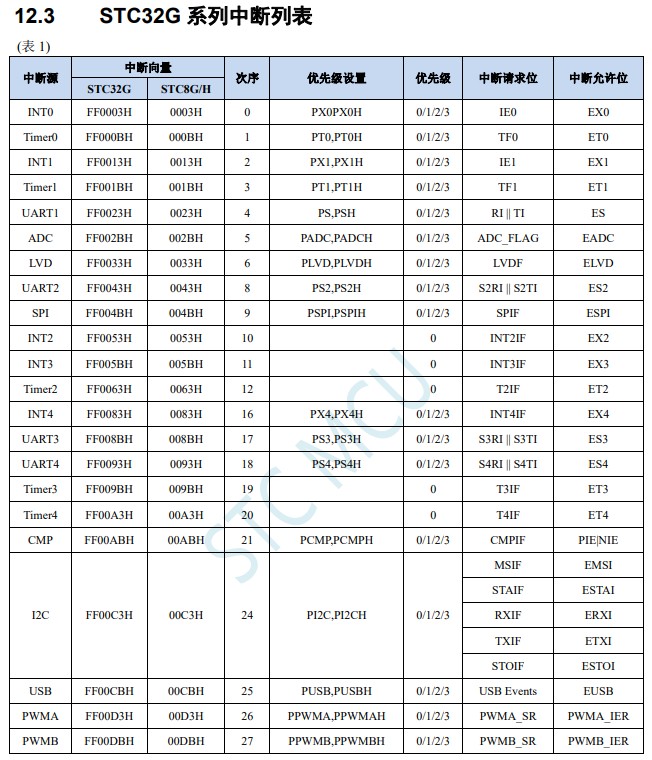

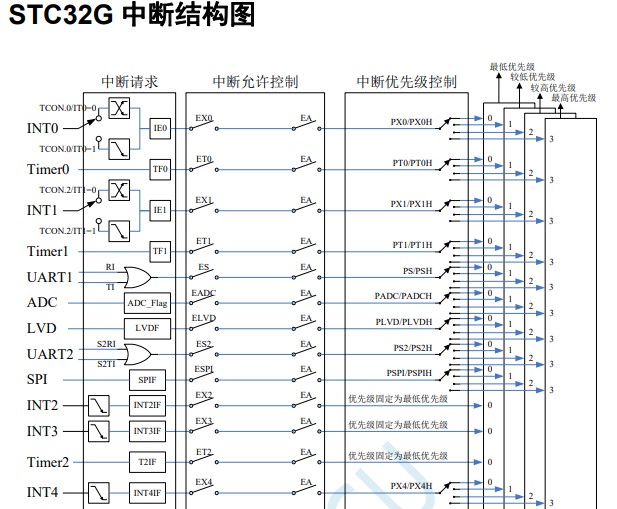

    中断系统包含哪些中断：
    使用别的芯片时注意有无对应的中断源👇

                 ............

    中断次序：


二.什么是外部中断
   外部中断就是在单片机的一个引脚上，由于外部因素导致了一个电平的变化(比如由高变低)，而通过捕获这个变化，单片机内部自主运行的程序就会被暂时打断，转而去执行相应的中断处理程序，执行完后又回到原来中断的地方继续执行原来的程序。
   INT开头的都是外部中断，INT0中断号--0，INT1中断号--2，INT2中断号--10，INT3中断号--11，INT0中断号--16。

    什么引脚可以作为外部中断口？
        看芯片原理图，上面标注了INT或者其他中断，像INT0只能在P3^2引脚使用。

三.外部中断的用法
    INT0是一个可配置为下降沿或低电平触发的外部中断，其中断优先级可以通过PX0位来控制。通过EX0位和EA位来控制是否使能INT0中断。在多个中断发生时，INT0的处理优先级将根据PX0的设定与其他中断相比较，从而确定处理顺序。


    外部中断0/外部中断1/外部中断x:x=2-4
    ITO         IT1         INTXIF
    IEO         IE1           IE1
    EX0         EX1           EXn
    EA          EA            EA

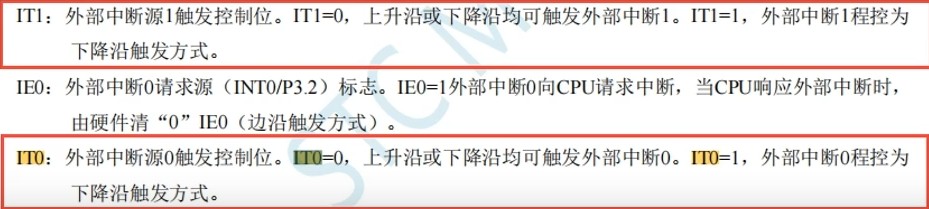

    一个按键按下的时候是上升沿，松开时时下降沿，所以配置IT0来选择哪个方式来触发


    此处最好手动清0，防止误进中断


外部中断的应用场景：
    紧急停止按钮：在工业设备或生产线工作时，操作员可以按下紧急停止按钮，立即中断机器的运行，以防止事故发生。
    传感器报警：在安全监控系统中，某个传感器（如烟雾或温度传感器）检测到异常情况时，会触发外部中断，立即向控制系统发送警报，启动应急措施。
    运动控制：在机器人或自动化设备中，可以通过外部中断来响应外部事件，如检测到物体的出现，立即停止或改变机器的运动轨迹。

外部中断的理解：
    外部中断程序和主程序是两个分开独立运行的程序，只不过通过一些变量的交互来发生作用。这么多外部中断，意味着我可以一次性有许多独立的程序运行。🤔
    搜索：外部中断的多个端口意味着你的系统可以同时响应多个独立事件。虽然它们在处理时是独立的，但实际上是在一个时间片内交替运行的，这样能让系统看起来像是在“同时”处理多个任务。
