第十六集：I/O中断🕵️‍♀️

一.什么是I0中断?

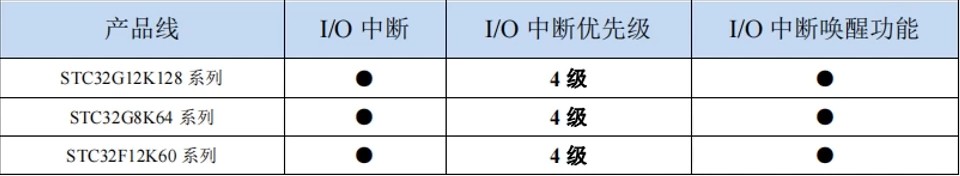

    在STC32G中，普通 I/0 口均可中断，不是传统外部中断

    STC32G 系列支持所有的 I/0 中断，且支持4种中断模式:下降沿中断、上升沿中断、低电平中断、高电平中断。每组 I/0 口都有独立的中断入口地址，且每个 I0 可独立设置中断模式。

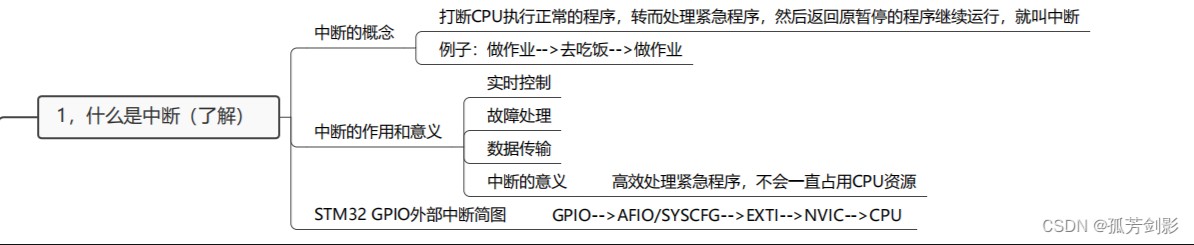

    中断是指，在程序运行过程中，系统出现一个必须由CPU立即处理的情况，此时CPU暂时中止程序的执行转而处理这个新情况的过程叫做中断。
    而I/O中断通过中断处理器执行中断操作。当外部设备的I/O模块准备好时，它会发送给CPU一个中断信号，CPU则会“立即”做出响应，暂停当前程序的处理去服务该I/O设备的程序。
二.10中断的用法

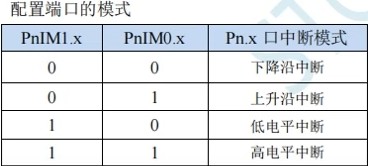

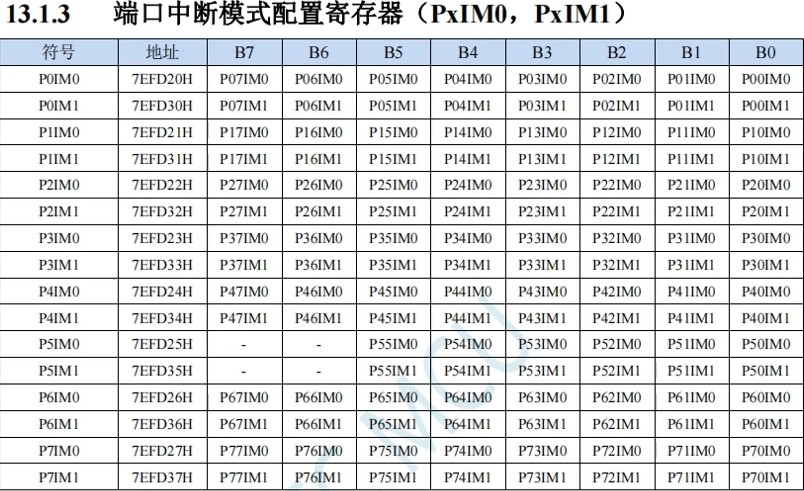

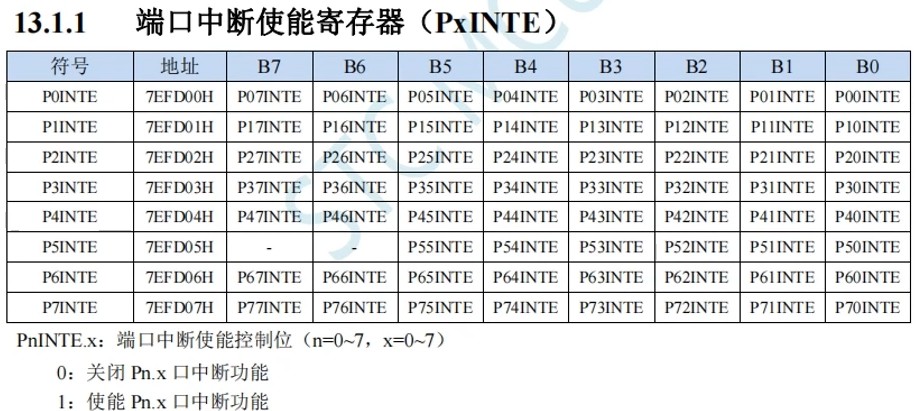

    要做哪个端口的中断就查上面的表格来设置对应位的数值,同时还要对端口中断使能寄存器开启对应的使能。

     .......

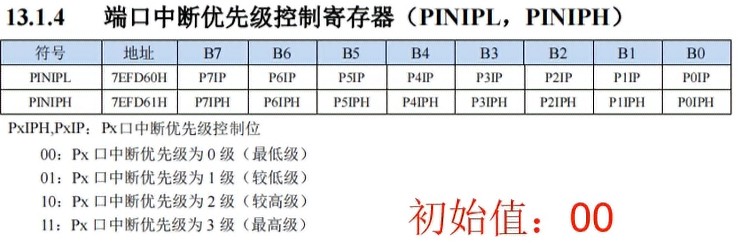

三.中断优先级的设置
    中断初始化：

    void P3Exit_Init(void)    {
        P3IM0 = 0X00;
        P3IM1 = 0XFF;                        //低电平中断
        P3INTE = 0X20;                        //p35中断  0010 0000
    }

    配置中断号：
void P3Exit_Isr(void) interrupt 40

    {
        u8 intf;
        intf = P3INTF;
        if( intf )
        {
        P3INTF = 0;                     //清空中断标志位，必须软件清0
        if( intf & 0x01 )                //p30按下
            {

            }
        }
    }
    注意：在中断中千万不能加入延时

    中断优先级：相同优先级，靠前的中断源先执行执行完 之后在执行低中断源，且一个中断源在执行的时候不能被打断。定时器0和P3中断都是最低优先级:定时器0中断号1，P3中断号40，执行完定时器0，在执行P3，在执行定定时器0，在执行...




    编译时出现中断号超出31的报错，根据官方网址内容，使用下述软件拓展即可
    关于中断号大于31在Keil中编译出错的处理-深圳国芯人工智能有限公司 (stcai.com)

    拓展Keil的C代码中断号.exe (24 KB, 下载次数: 92)

2024-10-4 08:57 上传

点击文件名下载附件

四.实战小练
    简易中央门禁控制系统
    1.用8个按键代表每个门的门锁开关，8个LED作为每个门的工作状态，点亮表示门已经打开，熄灭表示门关闭。
    2.如遇突发火灾，按下应急按钮立刻打开所有门锁，方便人逃生。
    3.按下应急按钮后，所有按钮门锁不能上锁
    4.松开应急按钮后，倒计时5秒后恢复之前的状态，并可以操作门锁:

惦***

第十七集:模数转换器ADC上🕵️‍♂️
一.模数转换器(ADC)是什么
    模数转换器即A/D转换器,或简称ADC(Analog-to-digitalconverter),通常是指一个将模拟信号转变为数字信号的电子元件
    主要用于将连续传输的模拟信号转换为数字信号，便于数字系统（如中央处理器CPU、微控制器MCU等）对传输信息进行快速处理和分析。
    模拟信号是时间和幅值均连续变化的信号，数字信号的幅值是离散的。
    模拟信号主要用于语音、音乐、温度等自然现象的传输，数字信号通常只包括“开”和“关”两种离散的状态。

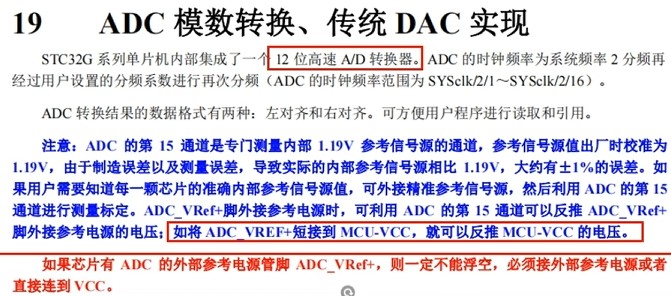

    注意事项:使用ADC功能时有Vref引脚的单片机干万不能悬空，必须接外部参考电压源或者VCC!!!

    ADC原理EXCLE表： ADC转化.xlsx (9.83 KB, 下载次数: 116)

2024-10-5 07:59 上传

点击文件名下载附件

二.STC32G单片机ADC使用原理

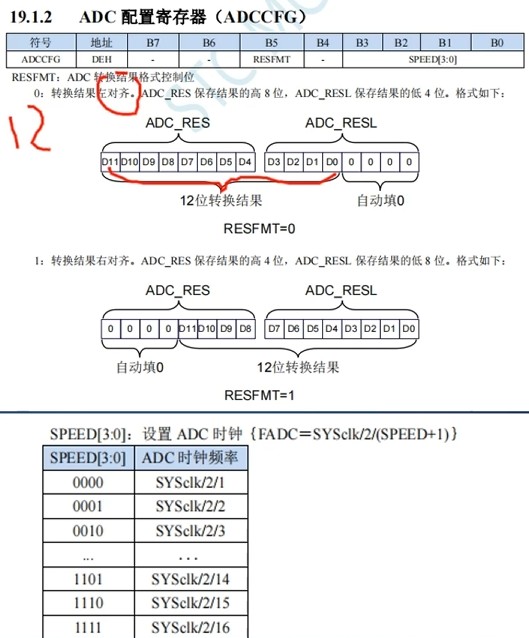

    左对齐或者右对齐，由于寄存器有8位但是ADC需要12位，所以需要两个寄存器来存储。

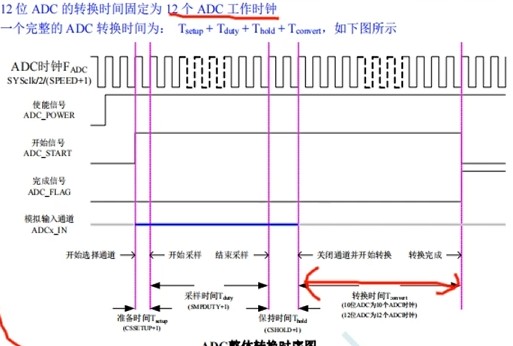

    ADC时序控制器（ADCTIM）


    ADC速度计算公式

   没有参考电压源的就以VCC作为基准电压

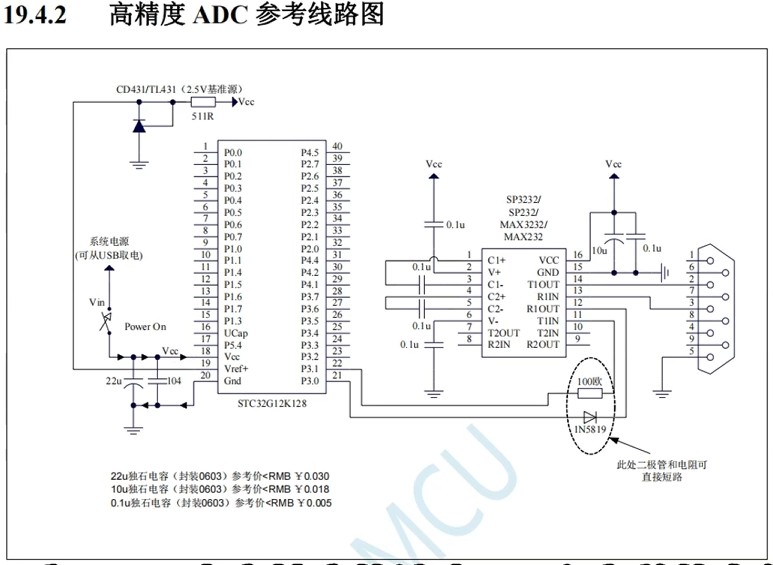

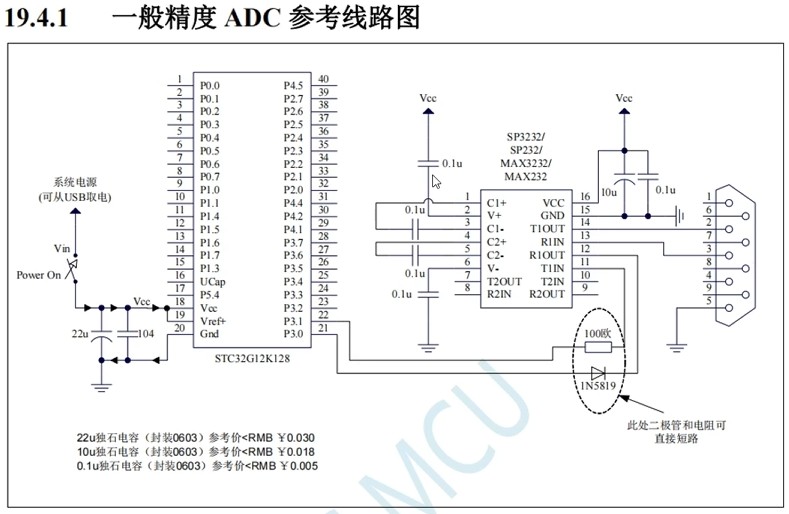

    由于VCC外部接电路可能导致电压不稳定，所以在高精度ADC中接入一个基准电压源，且该引脚需<=2.5V

三.编写最简单的ADC采集代码(查询&中断)

        // 函数名称: ADC_Init
        // 函数功能: ADC初始化，查询写法

        void ADC_Init( void )
        {
    P1M0 = 0x00; //设置P10为高阻输入
            P1M1 = 0x01;

            ADCTIM = 0X3F;
            ADCCFG = 0X2F;                                        //数据右对齐，时钟选择位SYSCLK/2/16最慢
            ADC_POWER = 1;                                        //打开adc电源
        }
//======================================================================================================
        // 函数名称: ADC_Read
        // 函数功能: 读取指定通道的adc电压

        u16  ADC_Read( u8 no )
        {
            u16 adcval;                                                        //adc数值保存变量
            ADC_CONTR &= 0xf0;                                                //清空通道
            ADC_CONTR |= no;                                                //选择通道
            ADC_START = 1;                                                //开启ADC转化
            _nop_();                                                        //空操作指令
            _nop_();
            while(!ADC_FLAG);                                                //等待ADC转换结束
            ADC_FLAG = 0;
            adcval = (ADC_RES << 8)  + ADC_RESL;                        //计算adc的数值
            adc_val = adcval;
            return adcval;
        }
//======================================================================================================
        // 函数名称: ADC_Init
        // 函数功能: 中断的adc初始化，中断写法

        void ADC_Init( void )
        {
            P1M0 = 0x00;                                         //设置P10为高阻输入
            P1M1 = 0x01;

            ADCTIM = 0X3F;
            ADCCFG = 0X2F;                                        //数据右对齐，时钟选择位SYSCLK/2/16最慢
            ADC_POWER = 1;                                        //打开adc电源
            EADC = 1;                                                //打开中断
            ADC_START = 1;                                        //开启ADC转化
        }

        void ADC_iSR() interrupt 5
        {
            ADC_FLAG = 0;                                        //清空读取标志位
            adc_val = (ADC_RES << 8)  + ADC_RESL;                //读取adc的数值
            ADC_START = 1;                                        //开启ADC转化
        }

//======================================================================================================
        // 函数名称: ADC_CAL_Voltage
        // 函数功能: 将adc数值换算成电源电压
        u16 ADC_CAL_Voltage(u16 num)
        {
            return num*2.5*1000 /4096;
        }

    ADC文件： ADC.zip (1.54 KB, 下载次数: 104)

2024-10-5 08:29 上传

点击文件名下载附件

四.总结：
    1.了解ADC的位数、引脚、基准电压、等关键名词。
    2.学会ADC的原理，学会用法和电源的换算公式。

五.课后练习
    简易电压表:
        1.用前4位数码管显示ADC的数值
        2.用后四位数码管显示最终电压。
        3.电压大于2.2V，蜂鸣长响，表示快要到达上限
