并口LCD12864用DMA直接刷新@Ai8051U, 不占用CPU时间，管脚兼容 89C52

xiaoxi***

[img][/img]

han***

雾山***

感谢分享，后面慢慢学习，现在学习各种外围

duro***

这个程序烧写到Ai8051 的1.2版本上可以嘛？  2024.9.20 的实验箱。我都没有编译，直接烧写进去，就没有显示。

duro***

我的屏幕也是st7920 ，为啥不行呢？
https://www.stcaimcu.com/thread-17640-1-1.html

梁***

duro*** 发表于 2025-5-11 12:42
这个程序烧写到Ai8051 的1.2版本上可以嘛？  2024.9.20 的实验箱。我都没有编译，直接烧写进去，就没有显示 ...

本来就是在V1.2版本的学习板上验证的。你的LCD12864是否是跟我的相同的驱动IC？

请核对电路：焊接（或短路）R175，断开R176。调整对比度电位器W2。
请核对LCD12864的引脚排列是否一致。

梁***

duro*** 发表于 2025-5-11 12:49
我的屏幕也是st7920 ，为啥不行呢？
https://www.stcaimcu.com/thread-17640-1-1.html

请核对电路：焊接（或短路）R175，断开R176。调整对比度电位器W2。
请核对LCD12864的引脚排列是否一致。

duro***

梁工 发表于 2025-5-11 13:27
本来就是在V1.2版本的学习板上验证的。你的LCD12864是否是跟我的相同的驱动IC？

请核对电路：焊接（或短 ...

应该不是r157那里导致的，这个屏幕原来在stg32上是可以用的，我当时也测过那个脚电压，那个引脚电压还是比较宽的，不影响，。sw2的对比度我也试着调节过，但都无效果。

mech***

梁*** 发表于 2025-5-11 13:32
请核对电路：焊接（或短路）R175，断开R176。调整对比度电位器W2。
请核对LCD12864的引脚排列是否一致。 ...

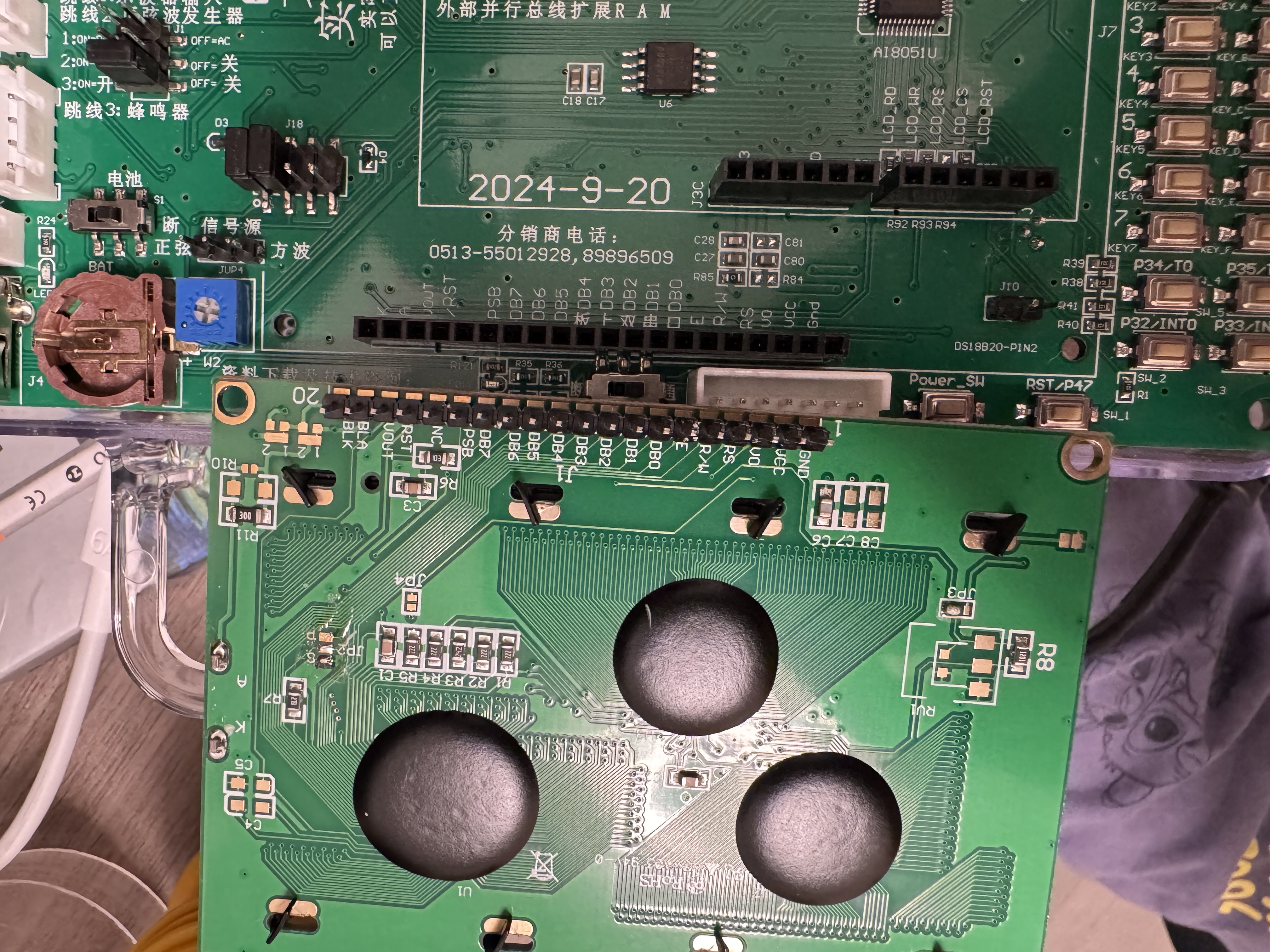

你好，我的屏幕凑近看有淡淡的文字显示，调了W2电阻也没有用。看了下屏幕引脚定义是和开发板接口一致的，然后R175是0欧短路状态，R176是断开的。


能帮忙看看是什么原因吗。

mech***

mech*** 发表于 2025-5-18 23:28
你好，我的屏幕凑近看有淡淡的文字显示，调了W2电阻也没有用。看了下屏幕引脚定义是和开发板接口一致的， ...

找到原因了。屏幕VCC引脚实验箱接的是SYS-VCC，也就是3.3V。我试着短接了一下SYS-VCC和5V引脚，结果屏幕就正常了。但毕竟电压不同，只敢短接几秒钟。

不知道有什么比较简单的方法可以改一下电路，让屏幕正常显示，这么多引脚，可不想用杜邦线接。
