并口LCD12864用DMA直接刷新@Ai8051U, 不占用CPU时间，管脚兼容 89C52

梁***

并口LCD12864用DMA直接刷新@Ai8051U
===不占用CPU时间，管脚兼容 89C52, 12C5A60S2
===DMA 可以慢慢送，对慢速外设，也需要DMA来解放CPU
本例程基于Ai8051U为主控芯片的实验箱V1.1版本进行编写测试。
黑白点阵LCD12864的显示程序，使用Ai8051U支持的M6800并行接口，
通过DMA将1024字节的显示内容送到LCD12864，传送时不占用CPU时间。
显示图形、汉字、英文、数字等等。
其中图形显示发送命令和数据均使用DMA操作，本例运行于24MHz,
每次 LCD12864 DMA中断处理占用CPU时间为2.3us, 传输总时间84ms.
将要显示的内容放在1024字节的显存中，启动DMA传输即可。







实验箱AI8051U-SCH.pdf


程序源码：
15-LCD128x64显示图形文字-ST7920-DMA并口刷新.rar (80.74 KB, 下载次数: 235)

2024-8-26 10:48 上传

点击文件名下载附件

神***

AI8051U驱动1.44寸黑白点阵LCD12864实验程序-SPI-DMA刷整屏523us，超高帧频 - DMA支持: QSPI, SPI, I2S, I2C, 4组串口, i8080/MC6800-TFT 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

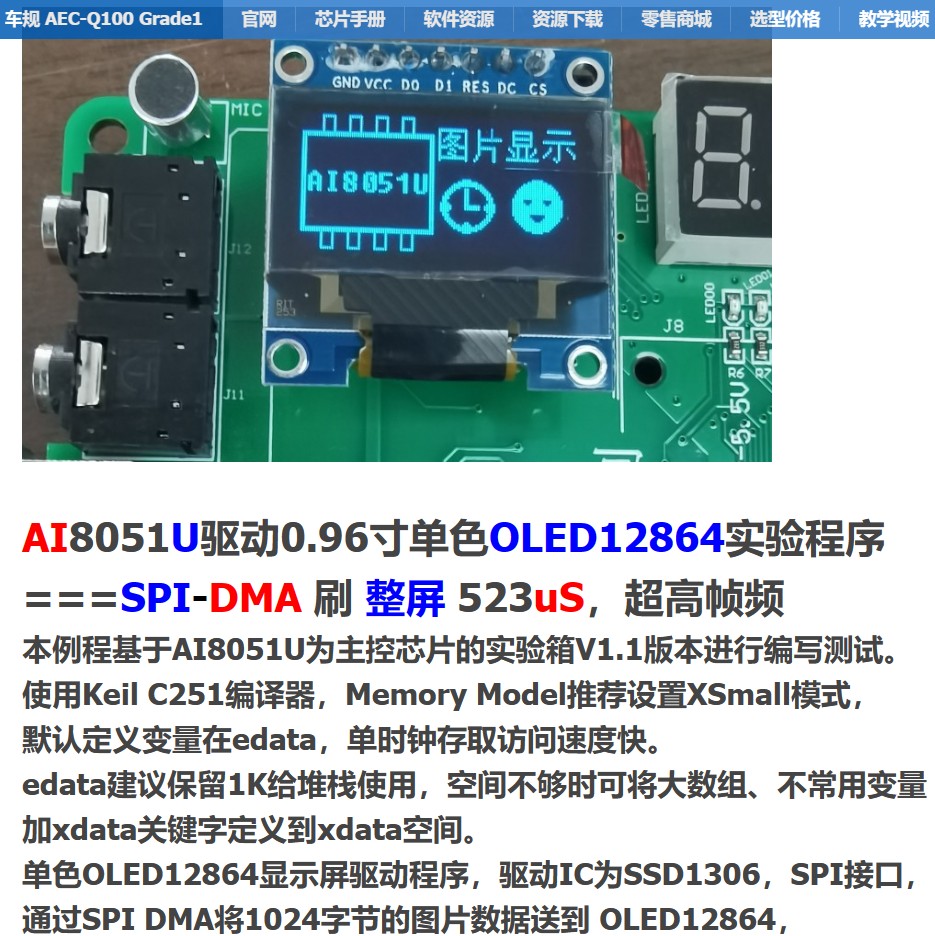

AI8051U驱动0.96寸单色OLED12864实验程序，SPI-DMA 刷整屏523us，超高帧频 - DMA支持: QSPI, SPI, I2S, I2C, 4组串口, i8080/MC6800-TFT 国芯技术交流网站 - AI32位8051交流社区 (stcaimcu.com)

神***

神***

深圳国芯人工智能有限公司-库函数 (stcai.com)

so***

看样子试验箱快出来了

meng***

期待实验箱批量生产

梁***

meng*** 发表于 2024-8-26 17:55
期待实验箱批量生产

正在试产

jackf***

不会***

xuk***

{:5_305:}{:5_305:}
