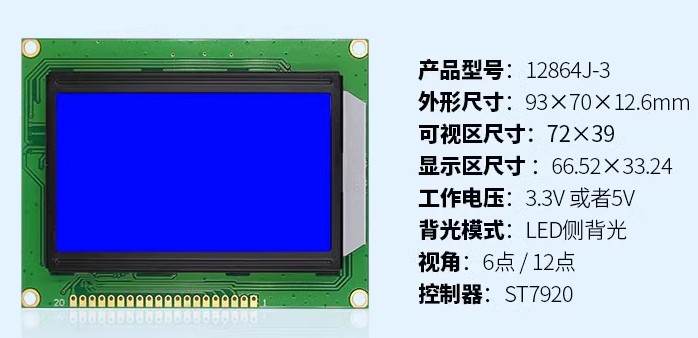

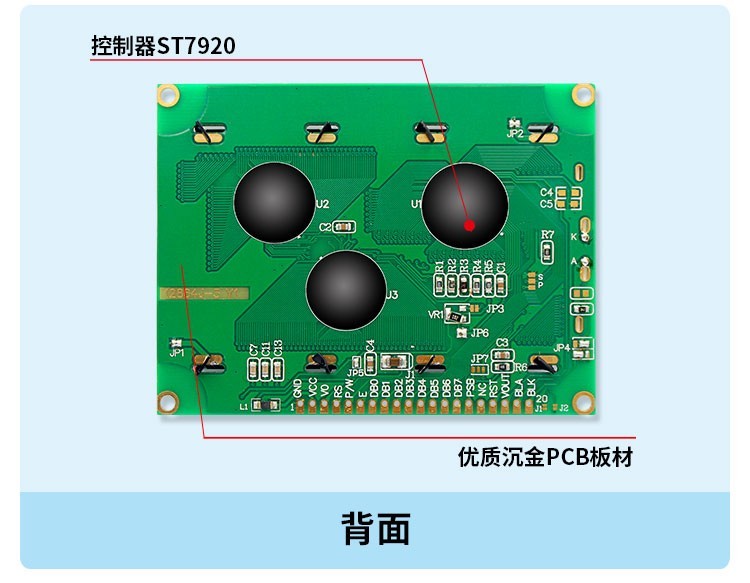

针对ST7920液晶模块驱动异常问题，经技术分析可能存在以下关键因素及解决方案建议：
一、硬件排查要点
1. 电平匹配验证
ST7920要求5V供电且逻辑电平需满足Vih≥3.5V（高电平）。建议：
使用万用表测量MCU输出高电平电压
若使用3.3V系统需增加电平转换电路（如SN74LVC4245）
检查VDD与GND间退耦电容（推荐100nF陶瓷电容并联10μF电解）

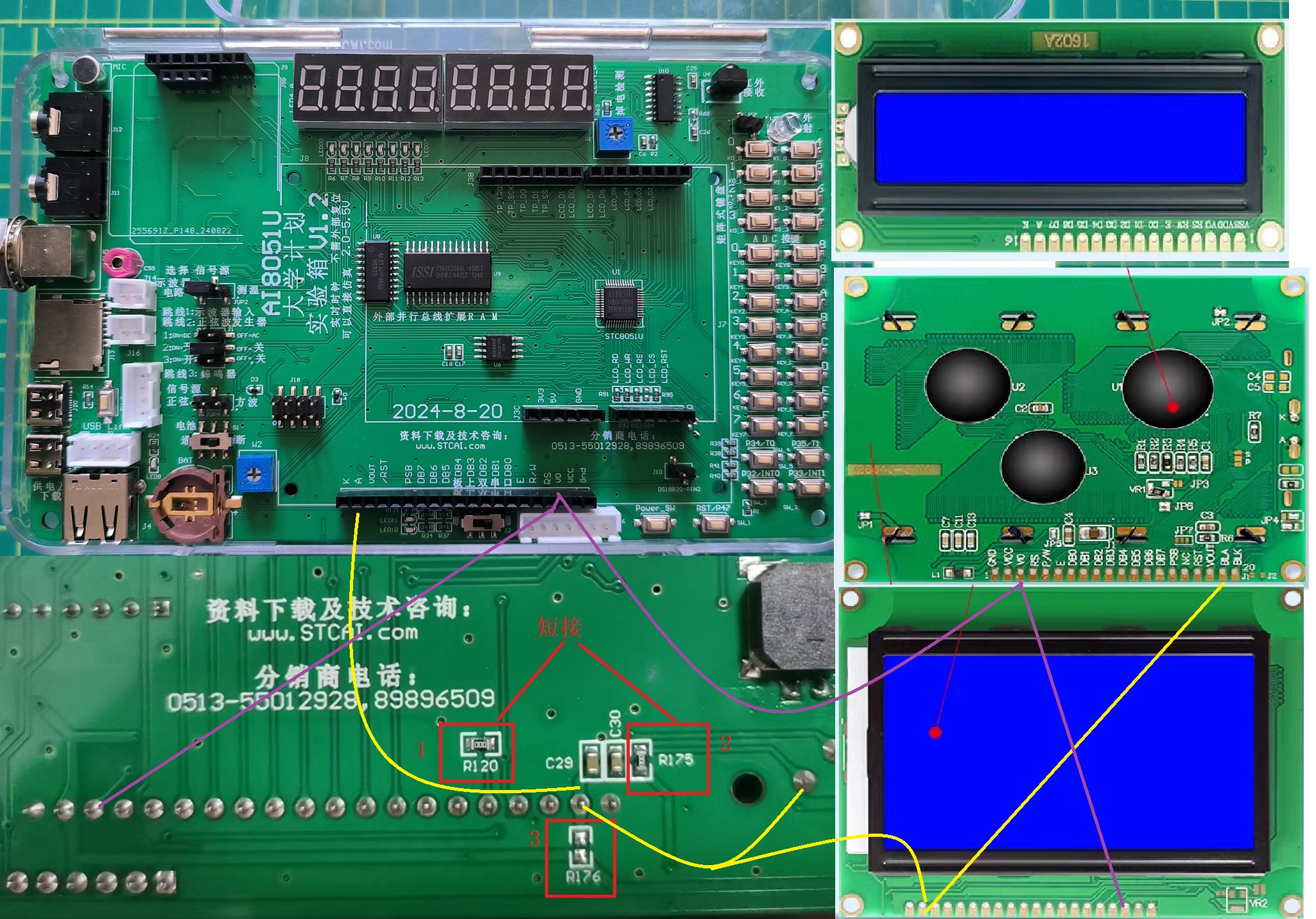

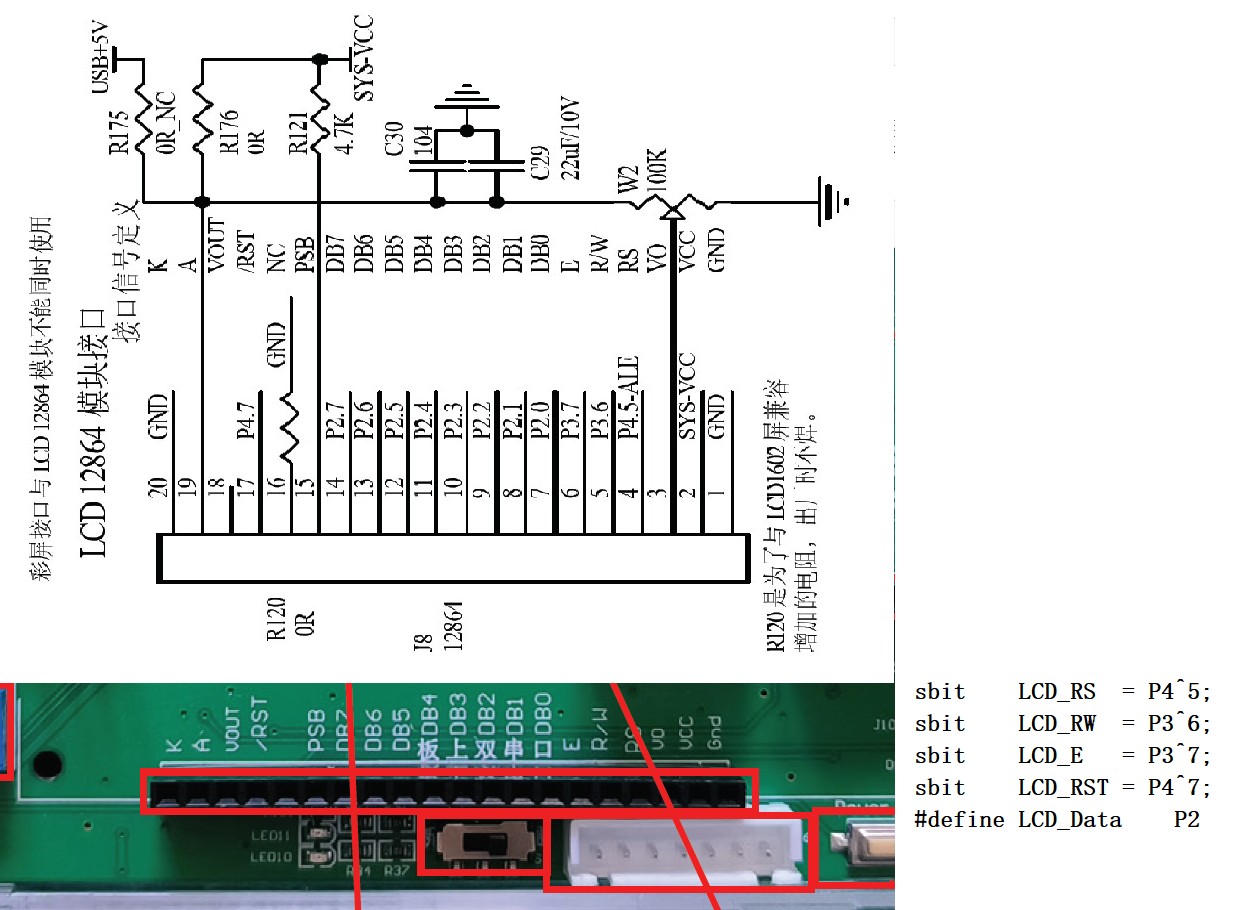

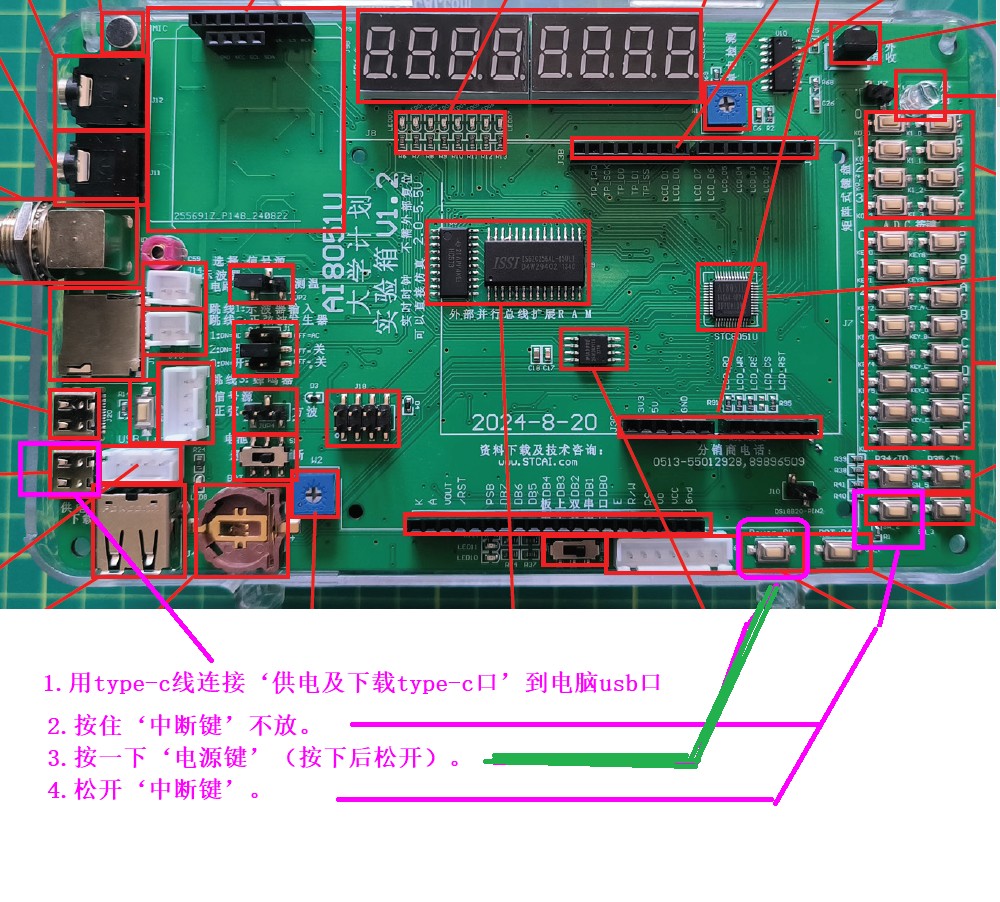

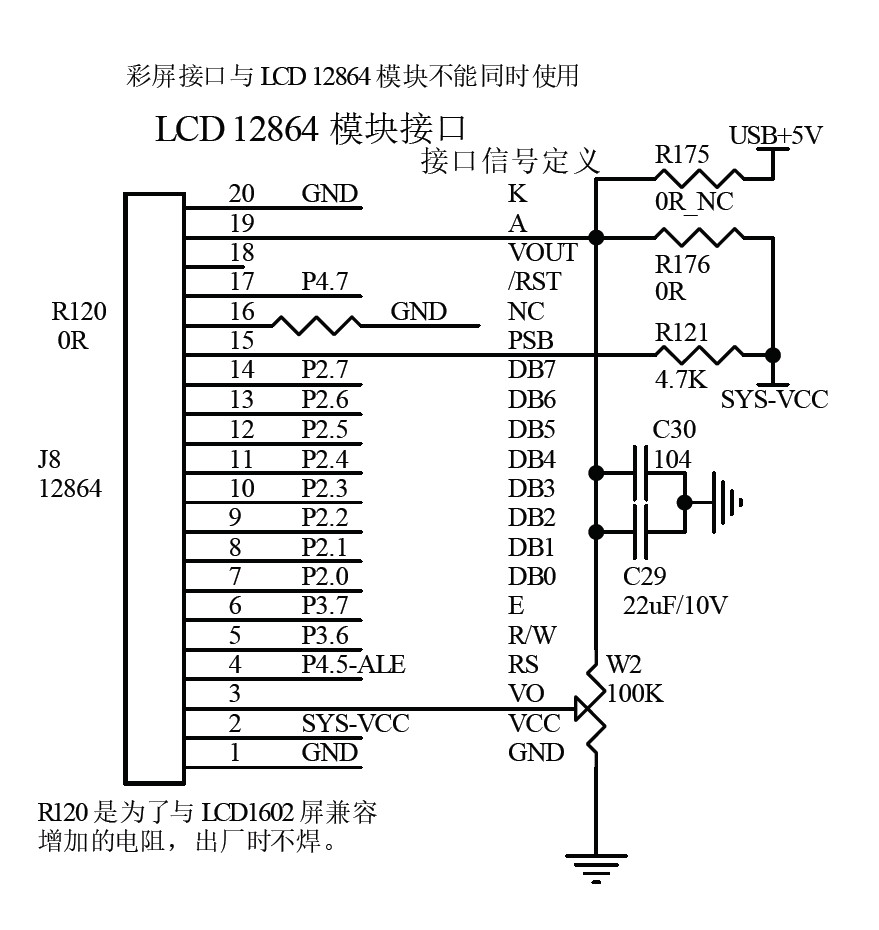

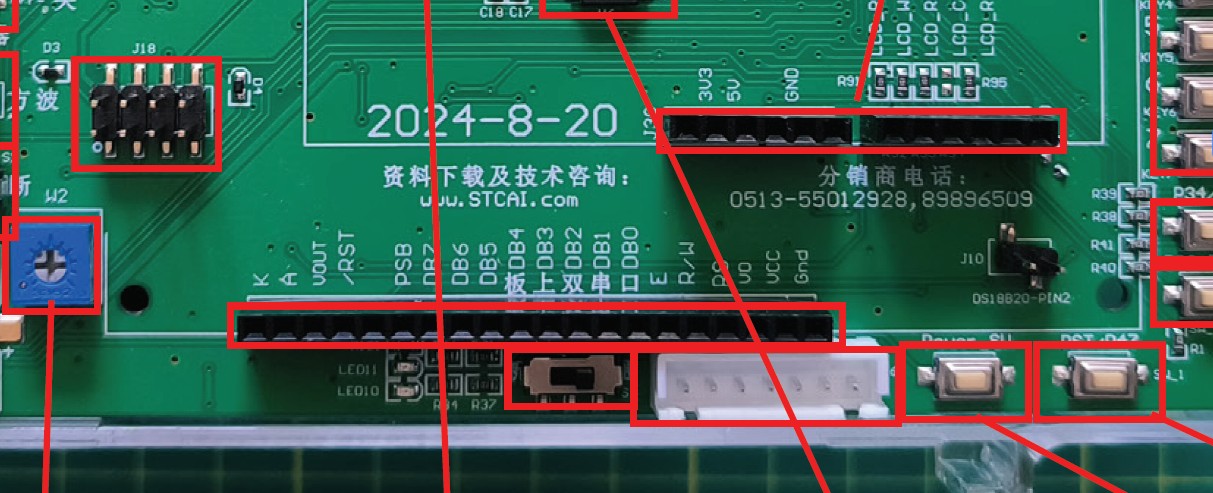

2. 接口模式确认
通过PSB引脚电压检测工作模式：
PSB=5V：并行模式（需8/4位数据总线）
PSB=0V：串行模式（需SCLK、SID信号）
建议示波器捕捉PSB引脚波形，确认上电1ms内建立稳定电平
3. 时序参数测量
使用逻辑分析仪检测关键时序参数：
串行模式：SCLK周期≥500ns（2MHz max）
并行模式：E脉冲宽度≥450ns
数据建立时间（tDS）≥140ns
数据保持时间（tDH）≥10ns
二、软件优化建议

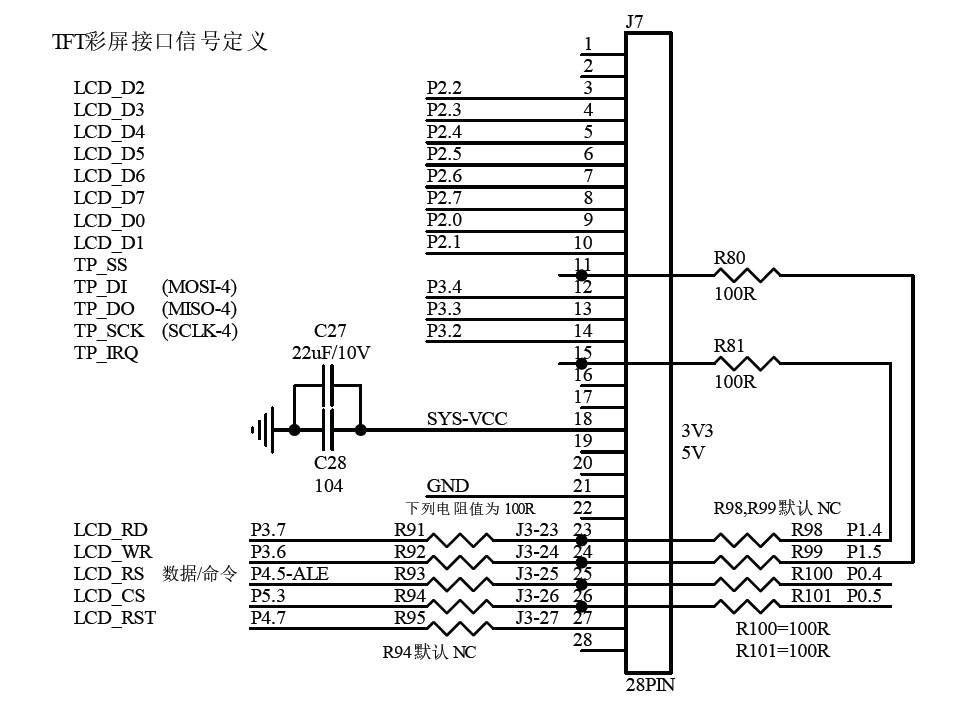

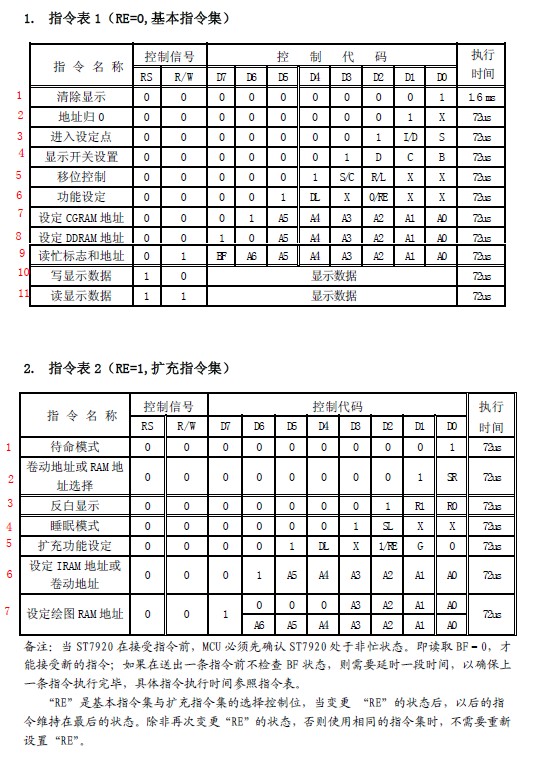

1. 初始化序列改进
推荐初始化流程：
- 延时40ms // 等待模块上电稳定
- 发送0x30 // 基本指令集
- 延时1ms
- 发送0x30 // 重复设定
- 延时100μs
- 发送0x0C // 显示开/关控制
- 发送0x01 // 清屏
- 延时2ms
- 发送0x06 // 输入方式设置
2. 关键时序函数优化
建议改用汇编实现延时：- c
- void delayus(uint us) {
- #pragma asm
- MOV R7, #DELAYPARAM
- DJNZ R7, $
- #pragma endasm
- }
需根据主频校准延时参数（12MHz时约1μs）
3. 总线冲突预防
在IO操作前插入总线释放代码：- c
- P0 = 0xFF; // 置总线为高阻态
- P2 |= 0x0F; // 控制线默认高电平
三、典型故障诊断
1. 全屏无显示
测量背光电压（LED+/-间应有3.2V）
检测对比度电压（V0端2.5-3.5V可调）
确认/RST引脚上电复位时序（>10ms低电平）
2. 显示乱码
检查初始化指令顺序是否符合规范
验证字库编码方式（GB2312 vs. ASCII）
检测数据总线阻抗（建议串联33Ω电阻）
3. 局部显示异常
重新烧录字库数据（使用ST7920专用编程器）
检查RAM映射地址是否越界
验证温度补偿参数（工作环境需-20~+70℃）
四、推荐调试工具
1. 便携式逻辑分析仪（Saleae Logic Pro 8）
2. 智能万用表（Fluke 287）
3. 电流探头（TCP0030A）
4. 热成像仪（FLIR E8）
建议按照以下步骤进行系统化排查：
1. 上电检测各引脚静态电压
2. 捕获完整通信波形
3. 比对时序参数与数据手册
4. 分阶段验证显示功能
5. 压力测试（连续写入10万次）
注：具体代码适配需结合Ai试验箱的PWM配置及中断优先级设置，建议参考ST7920技术手册第4.3节电气特性参数进行深度优化。
[本文内容由国芯人工智能辅助生成，仅供参考] |
