请梁工和各位师傅帮忙指点一下

梁***

jkwn*** 发表于 2026-4-25 16:08
请教梁工我现在使用的是POMS加NMOS驱动直流电机，电机正反转都是下管nmos常开上管pmos用pwm控制频率20K这 ...

手册明确标明：
LO输出电流45mA，灌入电流280mA，会让N-MOS导通时间比截止时间长。
HO输出电流260mA，灌入电流40mA，会让P-MOS导通时间比截止时间长。
再机上有60ns的死区，还有自锁功能，所以驱动会非常可靠。
鉴于上述功能，栅极电阻不需要再反并二极管，只需要串联10欧姆左右的电阻即可。

jkwn***

梁工 发表于 2026-4-25 21:54
手册明确标明：
LO输出电流45mA，灌入电流280mA，会让N-MOS导通时间比截止时间长。
HO输出电流260mA，灌 ...

谢谢梁工，因为我现在用的pmos 加nmos结构，所以正反转都是对角一个下管nmos常开一个上管pmos用pwm驱动，这种驱动方式我觉得非常好您看可以吗？因为不是半桥那种同一侧上管和下管交替打开，我觉得是没有短路风险的

梁***

jkwn*** 发表于 2026-4-26 11:47
谢谢梁工，因为我现在用的pmos 加nmos结构，所以正反转都是对角一个下管nmos常开一个上管pmos用pwm驱动， ...

用2路PWM驱动上管、2个IO驱动下管，这是常用的H桥驱动电路，不需要自举电路，占空比可以长时间100%，而带自举电路的则不能长时间100%占空比。
至于短路风险，驱动芯片本身有自锁功能，还有死区，加上驱动时充电慢(导通慢）、放电快（截止快），基本可以保证不会出现上下管同时导通而出现短路的情况。
你的驱动方法，即一个P管输出PWM，本侧N管截止，另一半桥的P管截止，N管连续导通，这种驱动方式减速慢，一般的应用没有问题，但如果要求快速响应，则驱动侧使用互补PWM输出即可。

jkwn***

梁*** 发表于 2026-4-26 15:14
用2路PWM驱动上管、2个IO驱动下管，这是常用的H桥驱动电路，不需要自举电路，占空比可以长时间100%，而带 ...

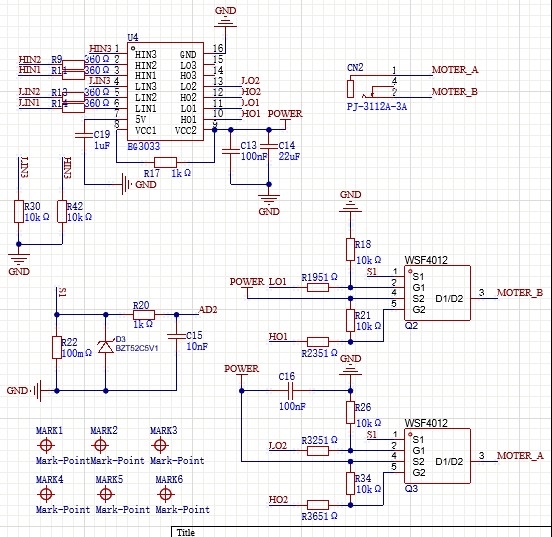

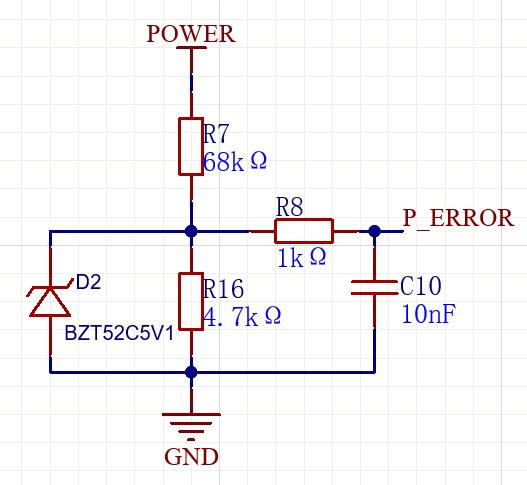

梁工好，再和您请教一下，我觉得如果增加稳压管的话，D2是不是加在图中这个位置是比较好的呢，包括电流采样的D3我觉得放在1K电阻前面比较好

梁***

jkwn*** 发表于 2026-5-11 15:18
梁工好，再和您请教一下，我觉得如果增加稳压管的话，D2是不是加在图中这个位置是比较好的呢，包括电流采 ...

不需要稳压管。P_ERROR接到比较器的CMP+，CMP-接内部的1.19V。

jkwn***

梁*** 发表于 2026-5-11 15:26
不需要稳压管。P_ERROR接到比较器的CMP+，CMP-接内部的1.19V。

好的梁工

jkwn***

jkwn*** 发表于 2026-5-11 16:57
好的梁工

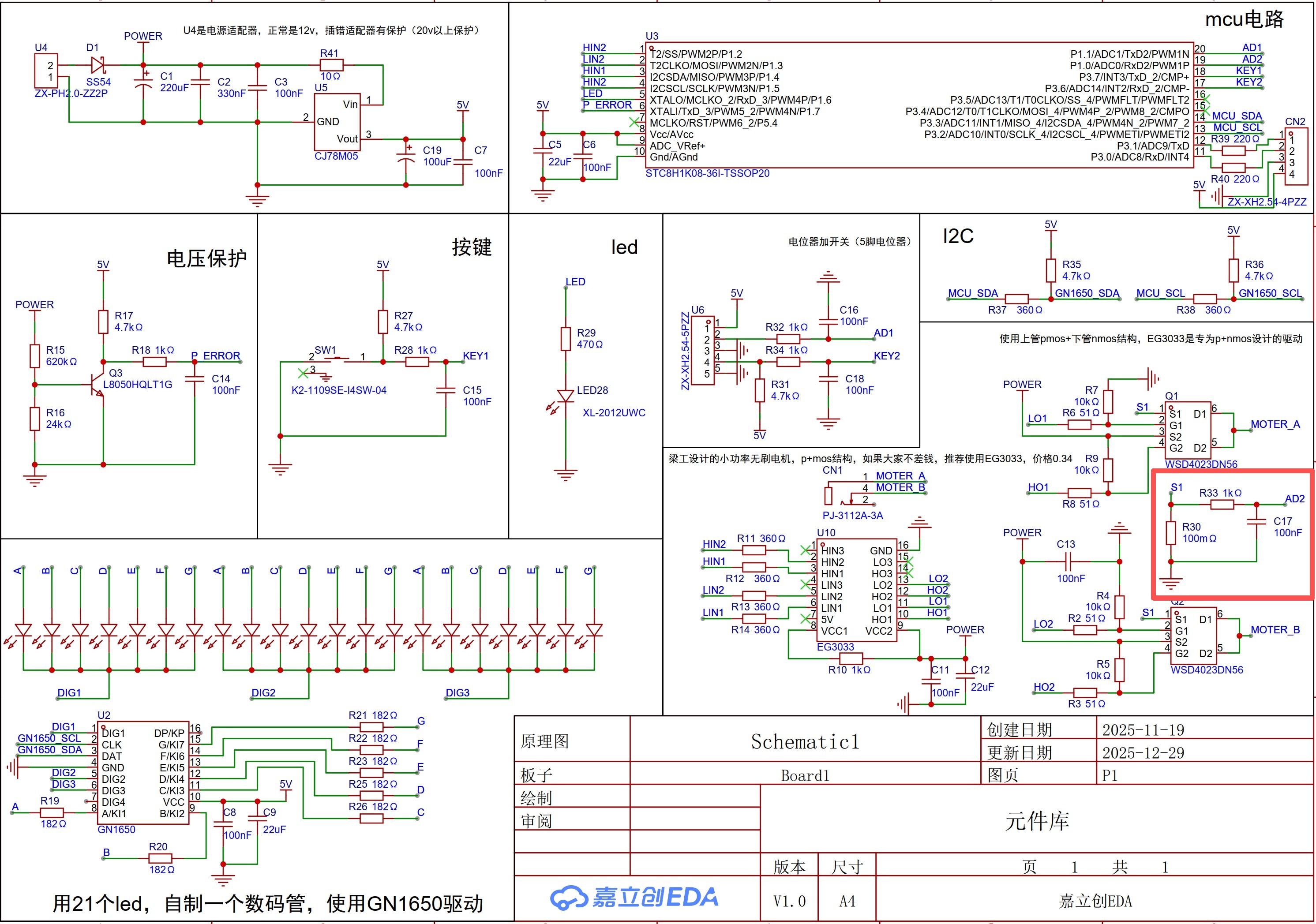

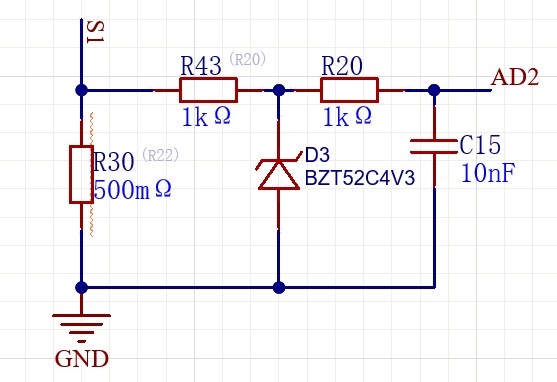

梁工，R30的电阻换成了500mΩ，原因是适配器电流不够，100mΩ会触发适配器短路保护，现在换成500mΩ解决了，出现了新的问题想和您请教一下，S1是耳机接口有可能会短路，短路就会造成R30 500mΩ电阻上有瞬间7到8v左右的电压，我想把采样电路改成这个样子（不考虑成本），增加R43 1k电阻和4.3v稳压管，这样的话我认为就非常安全了

jkwn***

梁*** 发表于 2026-5-11 15:26
不需要稳压管。P_ERROR接到比较器的CMP+，CMP-接内部的1.19V。

梁工，R30的电阻换成了500mΩ，原因是适配器电流不够，100mΩ会触发适配器短路保护，现在换成500mΩ解决了，出现了新的问题想和您请教一下，S1是耳机接口有可能会短路，短路就会造成R30 500mΩ电阻上有瞬间7到8v左右的电压，我想把采样电路改成这个样子（不考虑成本），增加R43 1k电阻和4.3v稳压管，这样的话我认为就非常安全了

梁***

jkwn*** 发表于 2026-5-13 17:35
梁工，R30的电阻换成了500mΩ，原因是适配器电流不够，100mΩ会触发适配器短路保护，现在换成500mΩ解决了 ...

R20短路，D3使用5.1V/0.5W稳压管。

jkwn***

梁*** 发表于 2026-5-13 19:15
R20短路，D3使用5.1V/0.5W稳压管。

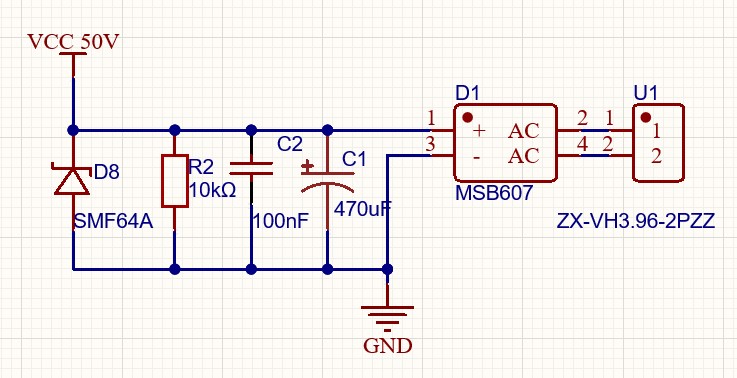

梁工好，我昨天想到了一个问题就测试了一下，就是220v转35v变压器（变压器也相当于电感吧），如果变压器次级是悬空的（次级接U1），初级接220v市电，如果市电突然断开次级电压会到70v甚至80v（示波器看到的峰值电压），但是如果次级不是悬空的，接了板子，这个时候突然断开初级市电次级的电压就是50v非常好（35v交流的峰值50v），我很疑惑的是我的pcb相当于给变压器续流了吗？我也不知道这个图对不对，还需要加什么元件会更安全一些
