BLDC电机控制-万能实验板-V1.0@STCAI.com，原理图/PCB, 全开源

Debu*** · 发表于 2025-11-21 10:09:46

BLDC电机控制-万能实验板-V1.0@STCAI.com
===原理图/PCB, 全开源,
开源程序见本坛电机的相应版块
===立创 EDA 工程文件下载，见附件

STC-BLDC-中功率-V1.0-20251017.eprj (2.98 MB, 下载次数: 163)

SCH-STC-BLDC-中功率-V1.0-20251017.pdf (417.08 KB, 下载次数: 169)

Gerber-STC-BLDC-中功率-V1.0-20251017.zip (542.79 KB, 下载次数: 137)

神*** · 发表于 2025-11-21 10:32:56

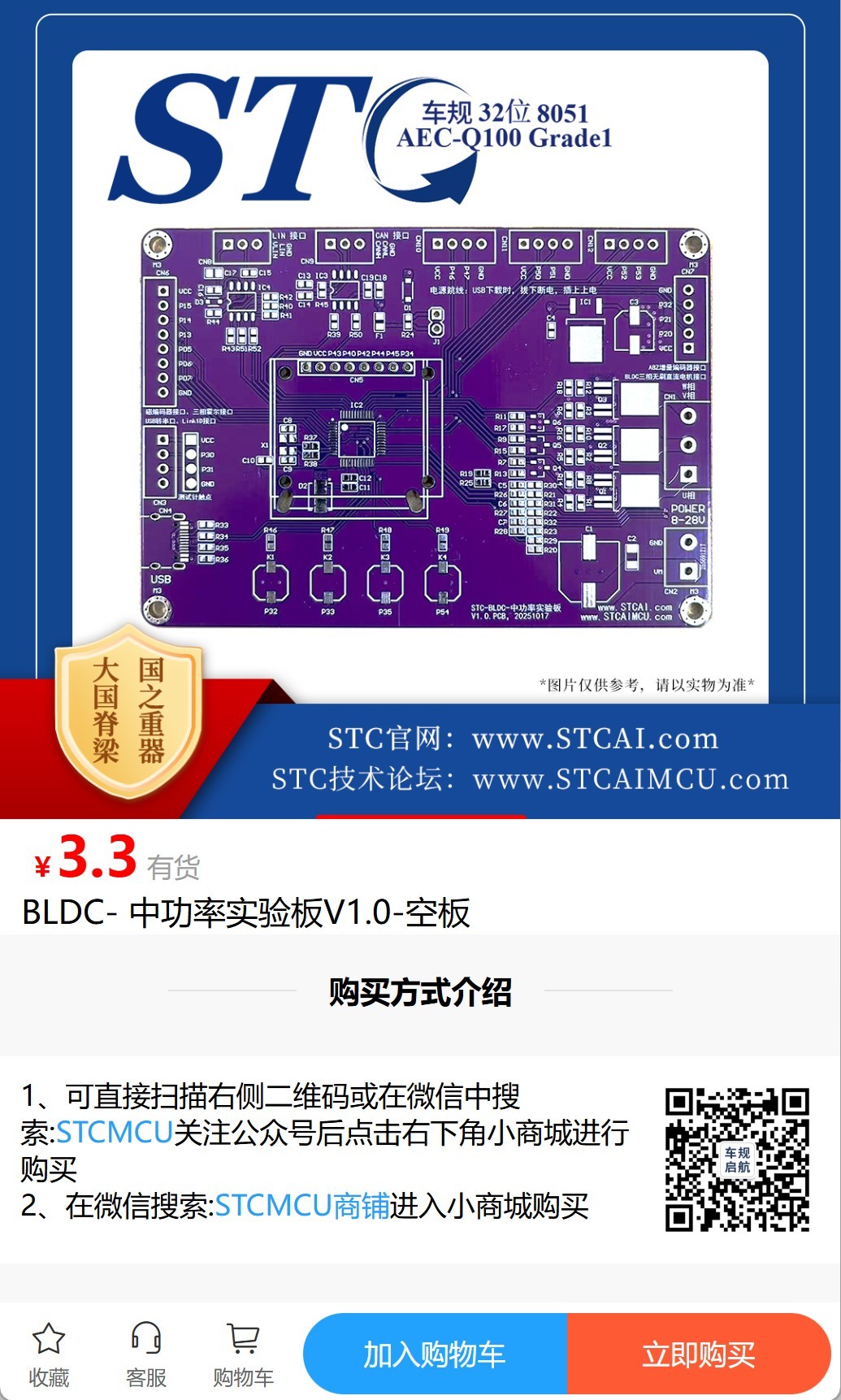

STC-BLDC-中功率-V1.0-20251017
本开发板支持FOC电机控制: 无感、有感外接编码器转子位置反馈方案 !
本开发板支持方波六步换相电机控制: 无感、有感外接编码器转子位置反馈方案 !
为了通用性和考虑到机械装配问题，没有板载磁编码器传感器芯片，

磁编码传感器通过CN6外接，ABZ增量编码器通过CN7外接
支持多种接口的磁编码器，
如SSC（单数据线半双工SPI）接口的TLE5012、SSI接口的MT6701、
SPI接口的MT6816、I2C接口的AS5600等

为增加ABZ增量编码器，驱动电机的PWM改为P22~P27，
P20、P21使用PWM5、PWM6接ABZ增量编码器的AB相信号，INT0接Z信号

为避免六步换相采样和磁编码器冲突，六步换相采样改为CMP+、CMP+_2、CMP+_3
此时六步换相采样和串口3冲突，但还有串口2和串口4可用，影响不大

修改后，FOC采样和六步换相采样的U相采样电阻重复，
原理图的FOC采样U相采样电阻编译屏蔽，共用R21、R30,
由于只有INT0、INT1两个外部中断支持双边沿触发，
可使用CN6的P05~P07或CN7接三相霍尔
此时因32G12K128的I/O中断边沿触发不可用，
不要使用32G12K128，可以使用 STC32G8K64
某些磁编码传感器除I2C或SPI外还有一些其他的IO，如CE和模拟信号输出，
都可以接到CN6，其中P05、P06有ADC功能
