请教关于 8G1K08 串口电平的问题

bg4***

还有个问题需要追问一下，我单片机程序把端口设置为开漏或高阻了。但在实际实用中，单片机通电后可能长时间收不到串口数据，这种情况下看门狗1秒就复位一次，在复位的一瞬间，串口又恢复成默认的准双向口。此时引脚输出电压变成5V，然后在main函数里再设置成开漏或高阻，电压降到1.5V左右。在这种经常性高压冲击下。图中那个330欧的电阻是不是就不能短接了，实际中这个电阻用多大的值比较合适呢？
    P3M0 = 0x02;    //针对3.3V串口电平，外部需要接上拉电阻
    P3M1 = 0x03;    //RX高阻，TX开漏
我用的单片机是STC8G1K08，是这样设置的，再次谢谢老师。

神***

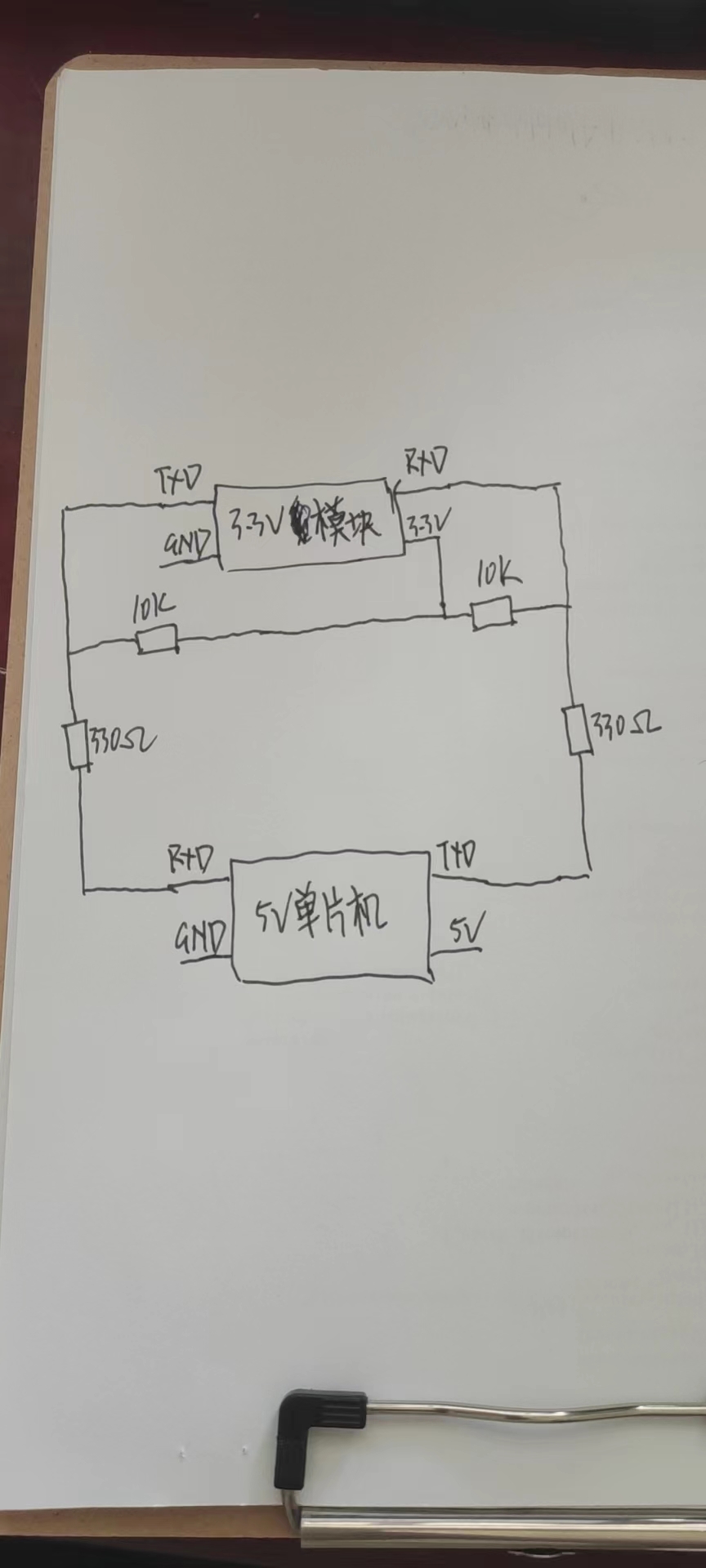

你将你的实际应用的经过认真思考的原理图贴上来

bg4***

1.我的具体应用很简单，就是3.3v和5V设备的串口通信，其中3.3V供电的模块，串口也是3.3V TTL电平，5V单片机用的是5V TTL电平，我现在纠结的是那两个330欧的电阻是否能省略，如果不能省略，实际用多大的阻值比较合适。
2.根据我的实际测试，当单片机串口配置为准双向口时，对应的P3.0和P3.1大约有4.5V的输出电压，如果配置为高阻或开漏模式，对应的P3.0和P3.1大约有1.5V的输出电压。
3.由于程序的需要，当单片机收不到串口数据时，看门狗每隔一秒钟就会复为一次，复位时，P3.0和P3.1会首先变成默认的准双向口，电压升到4.5V，当程序运行到main()函数里，运行到我配置的P3M0 = 0x02; P3M1 = 0x03;时，串口才会配置为高阻和开漏模式，P3.0和P3.1降回1.5V，但一秒钟后看门狗又会重新复位。P3.0和P3.1的电压又会先升到4.5V，再降到1.5V，循环往复。
4.鉴于P3.0和P3.1会频繁的升高和降低电压，如果图中330欧的电阻直接短路处理，单片机串口4.5V的高电压会直接送到3.3V模块的串口上，我担心时间久了3.3V模块的串口会烧坏，因此串联在串口上的330欧限流电阻似乎不应该短路去掉，至于是否需要330欧这么高的阻值，我没大有经验，因此想问一下老师，这个阻值取多大比较合适。谢谢老师了。:lol

梁***

bg4*** 发表于 2023-2-15 10:55
还有个问题需要追问一下，我单片机程序把端口设置为开漏或高阻了。但在实际实用中，单片机通电后可能长时间 ...

看门狗1秒复位一次是不合理的。看门狗在正常工作时不应该复位，异常（未能及时喂狗）才复位。

你应该计时，比如一分钟都没有收到串口数据，重新初始化一下串口。一旦收到数据，则重新计时。
其实单片机是很可靠的，设计合理的产品，不开看门狗，长期工作都不会出问题（都不需要上述重新初始化串口的动作）。

bg4***

好的，谢谢老师，我回头改一下程序，不过今天实际连上线测试了一下，330欧的电阻可以正常工作。

ffz***

bg4npj 发表于 2023-2-16 21:26
好的，谢谢老师，我回头改一下程序，不过今天实际连上线测试了一下，330欧的电阻可以正常工作。 ...

追个后续 是否可以一直稳定运行？
