请教关于 8G1K08 串口电平的问题

bg4*** · 发表于 2023-2-13 13:02:20

8G1K08单片机用5V电压供电，
但串口通信需要用3.3V TTL电平，需要电平转换电路吗？
还是像STM32那样，兼容3.3V TTL和5V TTL。
哪位老师弄过？先谢谢了。

神*** · 发表于 2023-2-13 13:34:49

解法：

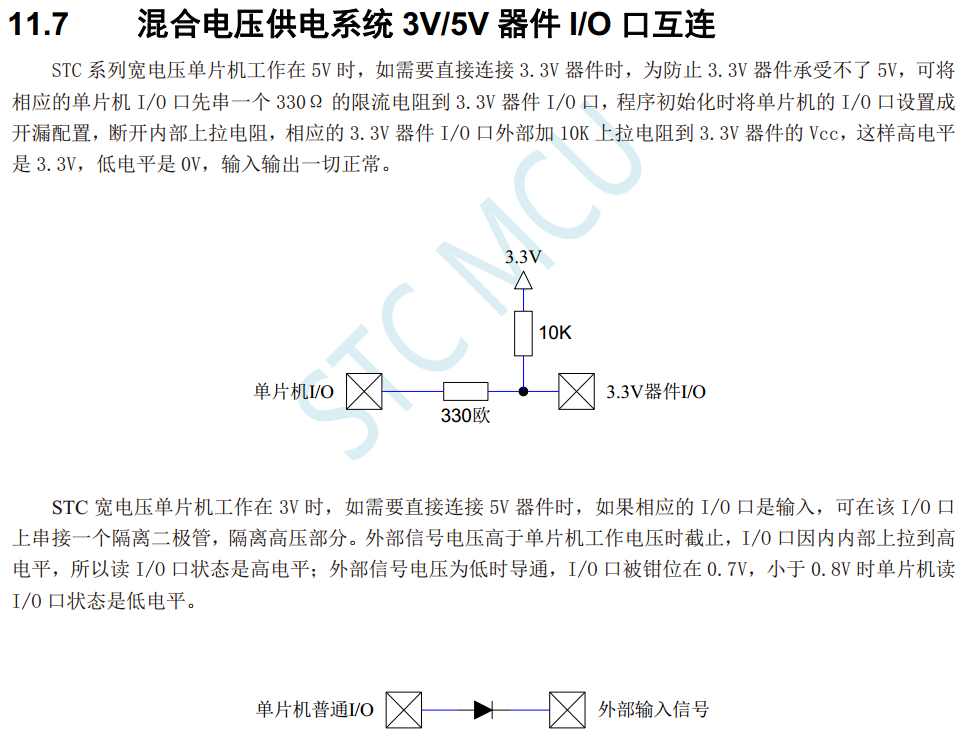

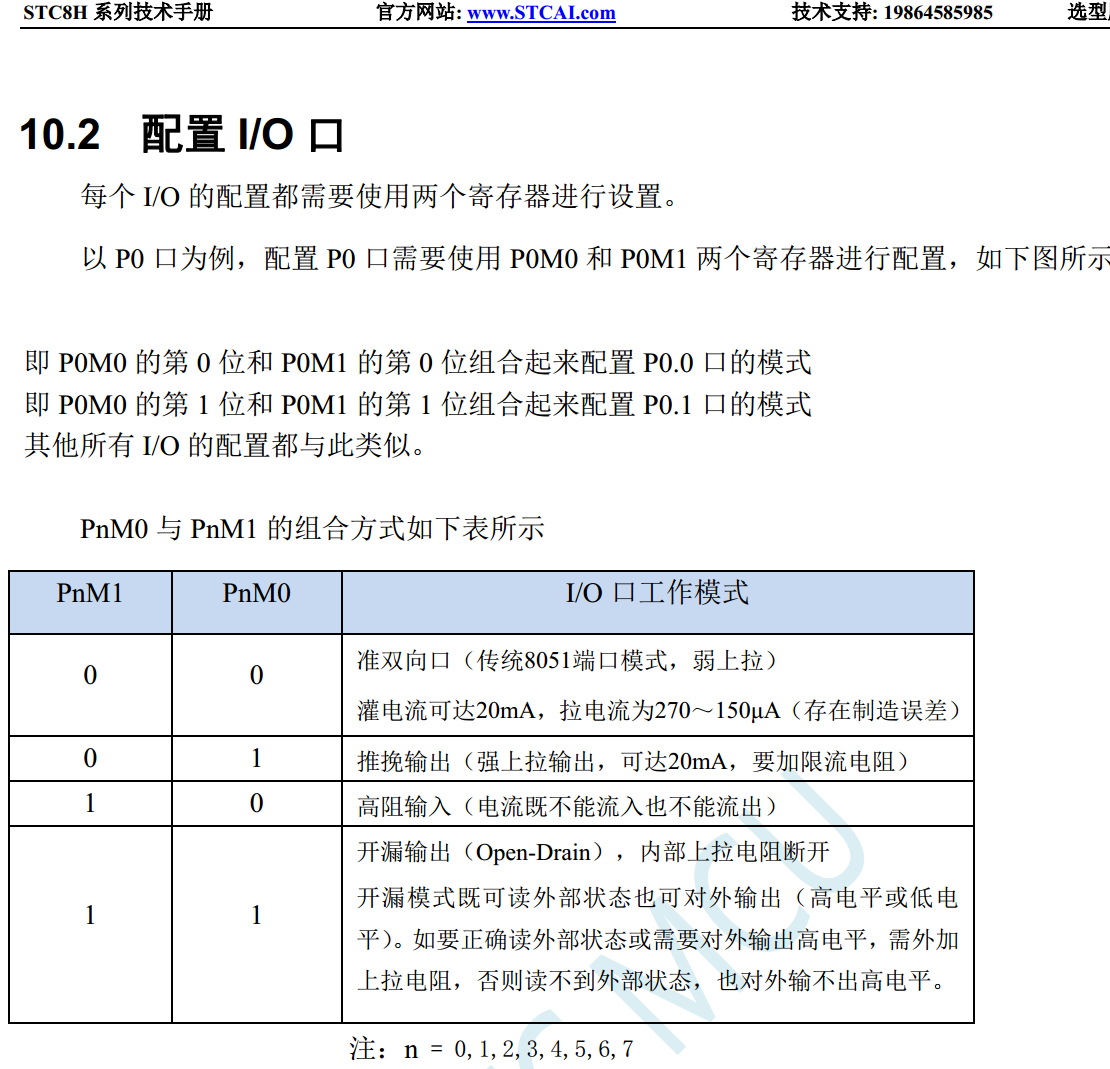

STC的工作在5V的MCU串口输出设置成开漏模式，输入设置成高阻输入模式,
串的330欧限流保护电阻可以改成33欧或直接短路！

神*** · 发表于 2023-2-13 13:37:13

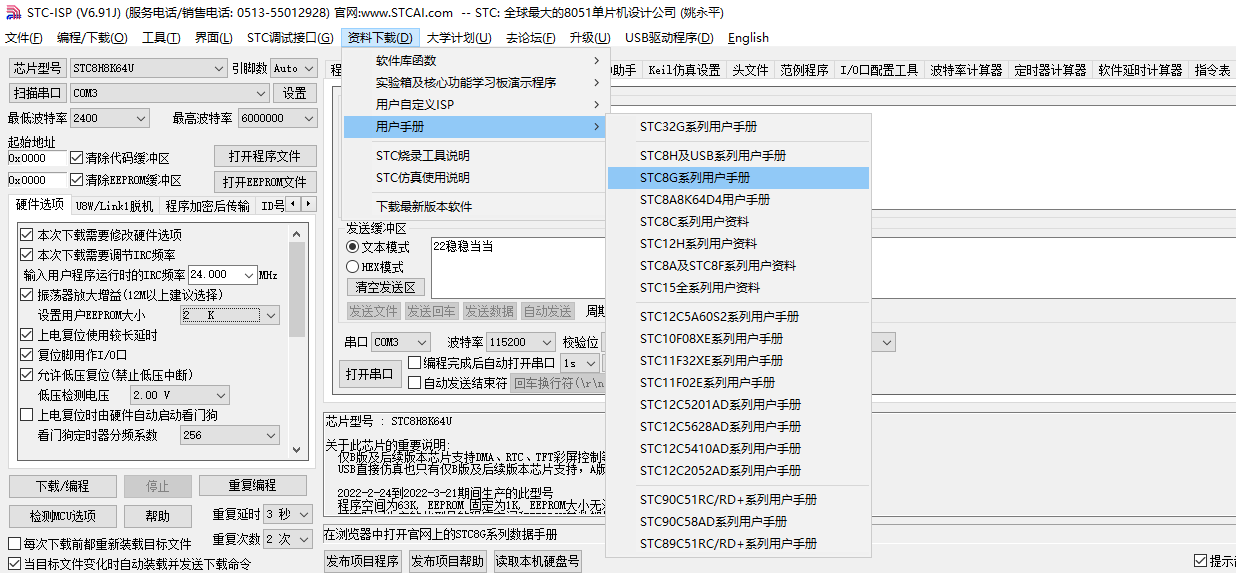

bg4*** · 发表于 2023-2-13 19:03:16

谢谢老师，我先试试看:lol

梁*** · 发表于 2023-2-13 20:57:46

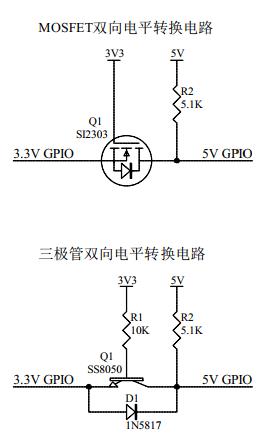

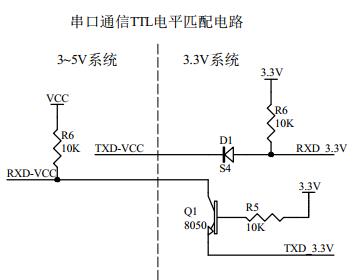

简单点可以串联2个510欧姆电阻，更好的是用电平匹配电路：


bg4*** · 发表于 2023-2-14 09:25:22

如果我用串口通信TTL电平匹配电路，那单片机程序就不需要把输出设置成开漏模式，输入设置成高阻输入模式了吧。

神*** · 发表于 2023-2-14 09:49:47

贴具体的原理图再讨论, 高电压 IC 工作在开漏或高阻输入模式

bg4*** · 发表于 2023-2-14 19:41:47

如图所示，USR-WIFI232-****模块是3.3V的TTL电平，JP1接口连到单片机上，用的是5V TTL电平。我画的这个原理图没问题吧。除此之外，还得再设置下单片机的发送和接受端口改成开漏和高阻模式。我这么理解正确不？谢谢老师。

神*** · 发表于 2023-2-14 23:44:04

bg4*** · 发表于 2023-2-15 07:41:10

谢谢老师:lol
