RTC 时钟的二极管选型，顺带提出一个错误

183443***

Debu*** 发表于 2024-7-28 21:22
二极管推荐用长电的DSS14，压降小，至于漏电流，远小于电池的自放电了（常温）
...

好像是一个不错的选择

小涵***

各位大佬，查了下1N5817和1N5819的手册发现反向漏电流都挺大的，能达到10μA左右(未实际测量)。在低功耗模式下由CR2032电池给内部RTC供电，是否会存在漏电的风险？另外看到网上PCF8563的很多推荐电路都是用的1N4148，这款反向电流才0.025μA， 是否可以更换为1N4148？

小涵***

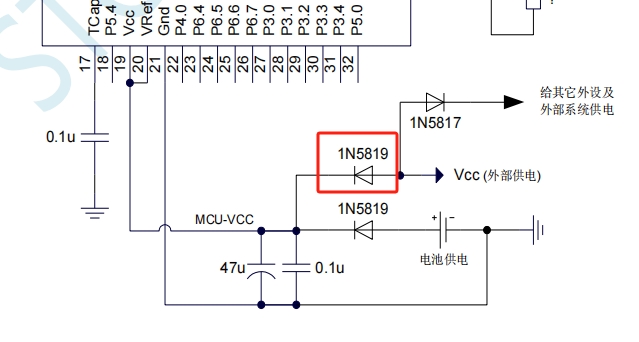

就是画红框这个，1N5819是否可以更换为1N4148?  VCC是5V，即使1N4148压降大点也不影响MCU供电

晓***

小涵*** 发表于 2024-8-18 14:05
各位大佬，查了下1N5817和1N5819的手册发现反向漏电流都挺大的，能达到10μA左右(未实际测量)。在低功耗模 ...

对于PCF8563这类供电范围超级宽的RTC芯片，首选的二极管就是1N4148，完全能把电池的容量利用起来。但是对于单片机来说，由于工作电压范围较窄的缘故，如果是3.7V锂离子电池，那用1N4148只需要考虑200mA够不够用即可，如果是CR2032之类的3V纽扣电池，1N4148压降带来的影响已经让单片机临界掉电复位了。肯定是不能用的。

fjst***

183443*** 发表于 2024-7-27 21:19
就是计划做个小时钟，所以在这考虑负载电容选型，如果有网友做过的，可能比较有经验 ...

这个应该要考虑晶体的负载电容

183443***

晓*** 发表于 2024-8-18 15:04
对于PCF8563这类供电范围超级宽的RTC芯片，首选的二极管就是1N4148，完全能把电池的容量利用起来。但是对 ...

是的，我觉得1n5819好就好在压降小，然后通过电流也不小

183443***

小涵*** 发表于 2024-8-18 14:51
就是画红框这个，1N5819是否可以更换为1N4148?  VCC是5V，即使1N4148压降大点也不影响MCU供电

我觉得可能不是很合适，因为还有考虑带载能力，如果只供单片机，应该不是很大问题，但如果这个直接接在vcc上，通过供其他设备和单片机的话，就要考量一下了

小涵***

183443*** 发表于 2024-8-19 08:15
我觉得可能不是很合适，因为还有考虑带载能力，如果只供单片机，应该不是很大问题，但如果这个直接接在vc ...

这一路VCC经过1N4148后只供MCU

小涵***

晓*** 发表于 2024-8-18 15:04
对于PCF8563这类供电范围超级宽的RTC芯片，首选的二极管就是1N4148，完全能把电池的容量利用起来。但是对 ...

感谢回复，我先按照手册推荐的电路试试

183443***

小涵*** 发表于 2024-8-19 09:54
这一路VCC经过1N4148后只供MCU

采用5v供电的情况下，问题不大
