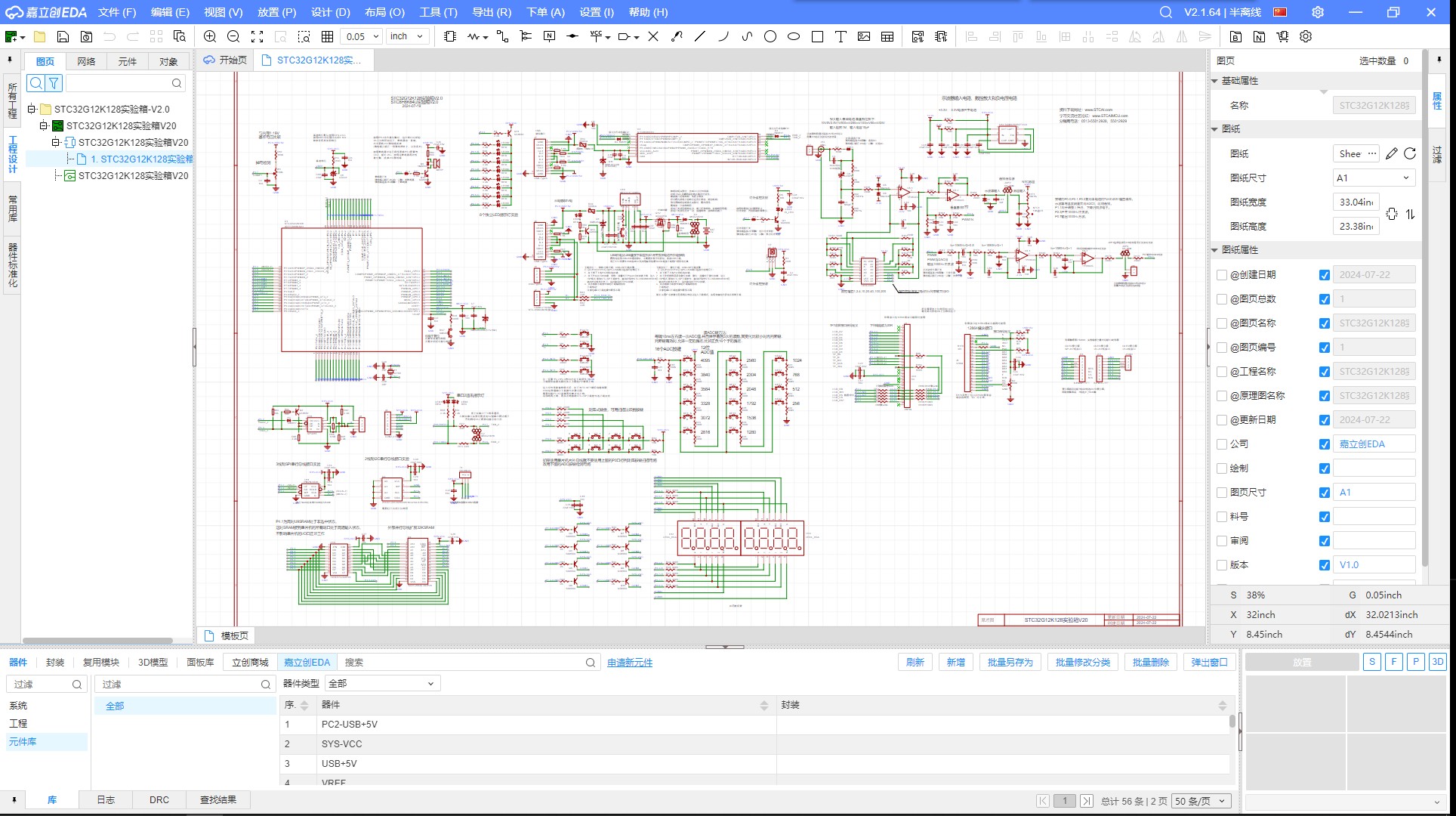

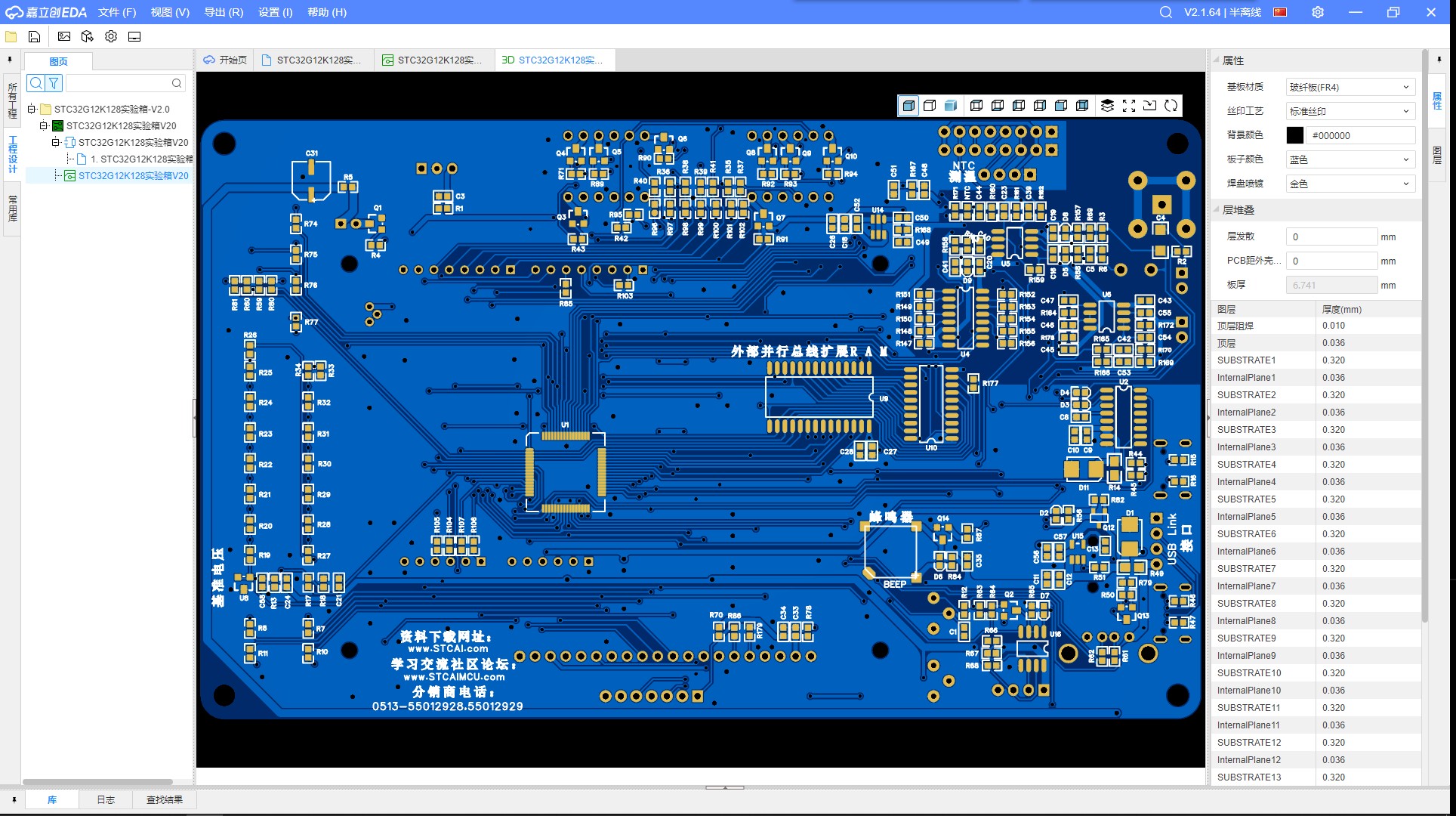

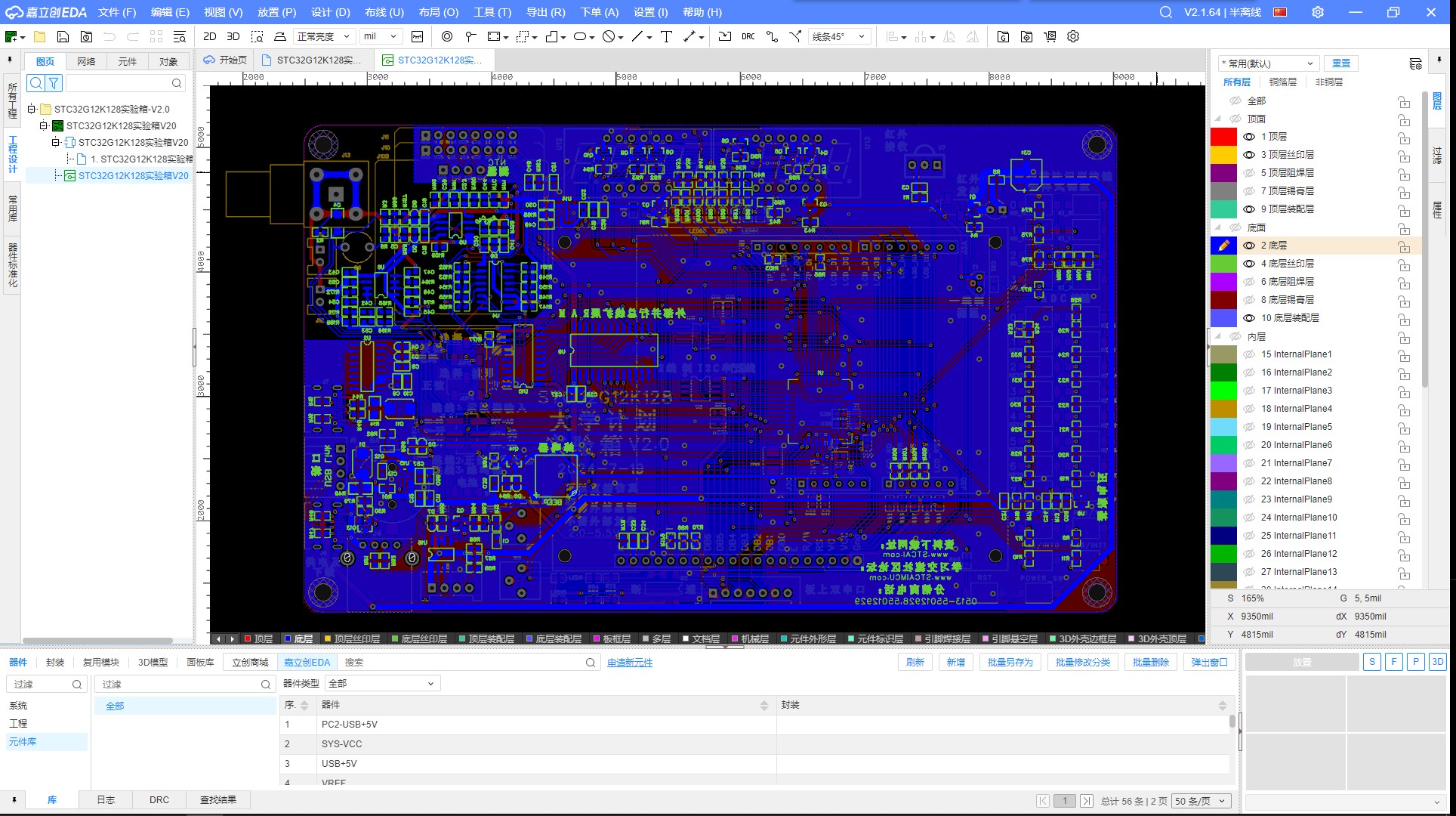

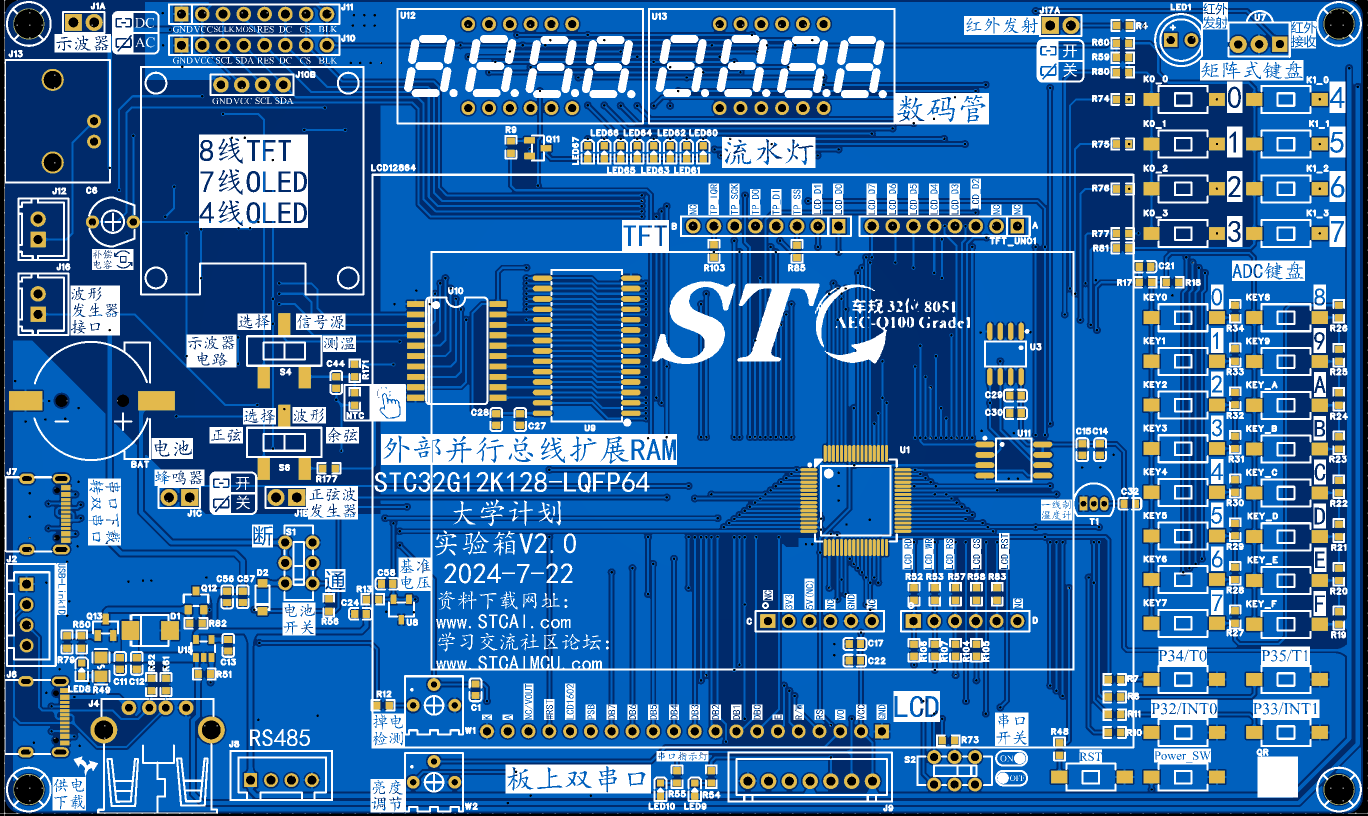

32G12K128实验箱-V2.0, 原理图，PCB | 已有立创EDA超级优秀复刻

神*** · 发表于 2024-7-21 15:12:30

支持复刻，支持开源

浦江*** · 发表于 2024-7-21 17:13:44

看到STC32G12K128实验箱－V2.0版的原理图，首先点个赞，为STC不断进取创新而点赞喝彩。

同时我一直有一个困惑疑问，萦绕已久，羞于启齿，今日壮胆说说... （也许对于其他人是一个不是什么问题的问题）
此前版本实验箱，与现在即将面世的实验箱版本，都有一个显著的特点，那就是包含了示波器接口和有关前置电路，所占篇幅还不小，显然这是个重点部分。
然而，为什么？国芯论坛高手众多，估计手握实验箱者也不少，为什么没有见到介绍基于实验箱来做一台示波器实验程序呢？（或者已被淹没我没发现）
我说的不是“波形发生器”，不是“虚拟示波器”，因为这些不必一定要基于此实验箱。而是像“老梁示波器”一样的，把实验箱做成一台简易的可实用的示波器。
之前版本实验箱不是有示波器接口和前置放大增益可调的电路吗？貌似硬件条件都已经具备了呀，为什么没见有人来做呢？这么好的课题。

早在去年，我就淘购了“老梁示波器”，那是配置480*320显示屏的，而且是开源的，可学习模仿。
我为STC32G12K128实验箱（V9.62）也配置了320*240的彩色显示屏，
当我完成了显示屏的驱动基础编程后, 试图尝试着，学习老梁示波器编程思路，来做一下基于实验箱的示波器实验，
我所发的帖子“基于STC32G12K128实验箱V9.62_实验之TFT彩屏驱动”，其实就是为此意图准备的。
但是，搁浅了，困惑了....
为什么呢?
对比了"老梁示波器"电路和实验箱电路, 发现: 缺少了一个电压比较机制。
“老梁示波器”电路中，测试信号经过前置电路处理后，在送到单片机ADC转换入口时，分出一路与基准电压比较，为判别触发模式（上升沿或下降沿）提供了硬件条件。
然而，实验箱V9.62版，没有，新的实验箱V2.0版，也没有。
难道示波器编程实现算法中，不需要这样的电压比较机制吗？
难道还是要像“老刘爱捣鼓”一样，在一大堆已经采集的数据中，来分析上升沿还是下降沿的软件处理方法吗？
需要改电路吗？又不舍得改动宝贝，于是在没有想通之前，只能搁浅了......
实验箱V2.0新版仍然保留着示波器的电路，如果不能实现示波器功能，而只能做个波形发生器，岂不太可惜和遗憾了吗？
希望我的困惑是多余和幼稚的，也期待着能看到这方面的解释和有关信息。

神*** · 发表于 2024-7-21 17:28:32

浦江*** 发表于 2024-7-21 17:13
看到STC32G12K128实验箱－V2.0版的原理图，首先点个赞，为STC不断进取创新而点赞喝彩。

同时我一直有一个 ...

已转老梁

Debu*** · 发表于 2024-7-21 22:01:15

qizhi*** 发表于 2024-7-21 13:49
我们可以复刻吗？开源可以公开卖吗？会不会侵权？

STC官方是建议复刻开源的
据官方人员说，STC是芯片设计公司，设计生产销售核心板实验箱等不是主要任务

由于某种众所周知但不可描述的原因，官方设计只开源了原理图和PCB的pdf格式图片，没有提供原始设计可编辑的文件
但现在有了立创EDA，官方建议大家使用立创EDA复刻开源，有能力打板焊接的小伙伴们可以DIY了
至于能不能批量生产然后卖就不知道了
