STC32G12K128实验箱-V2.0复刻版本开源共享，
有部分需要说明的情况（5个，在下文中特别汇报）
20240731 修订：排版显示错乱，重新编辑。

一、实物预览

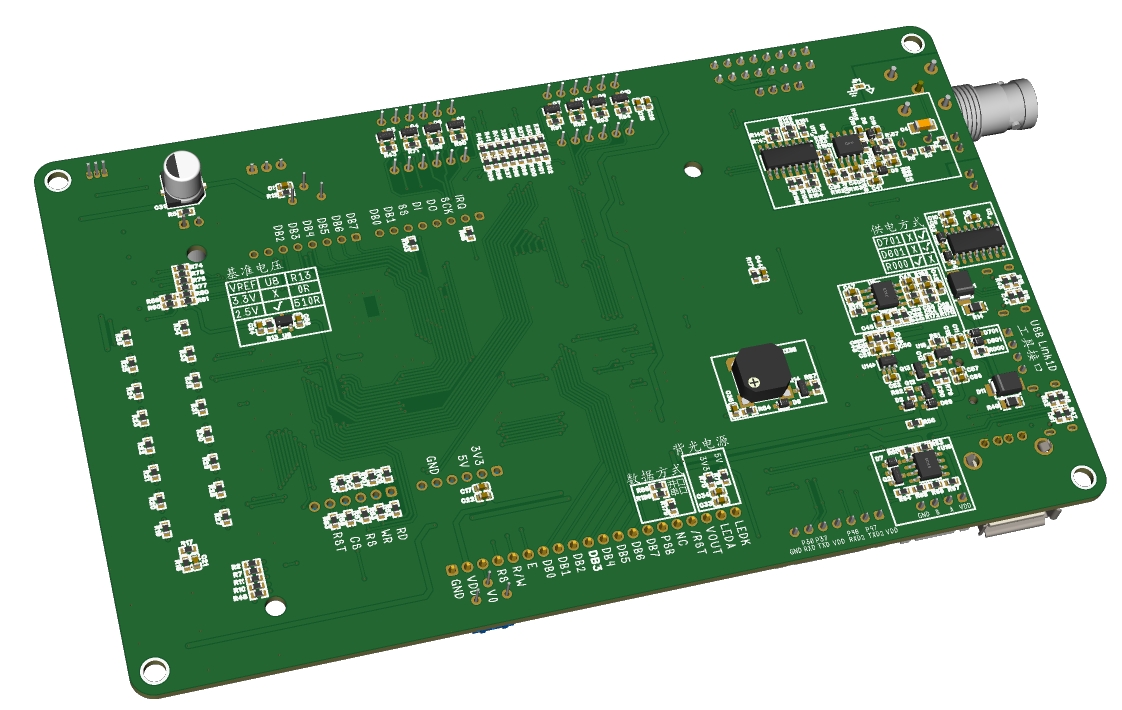

无遮挡正面：


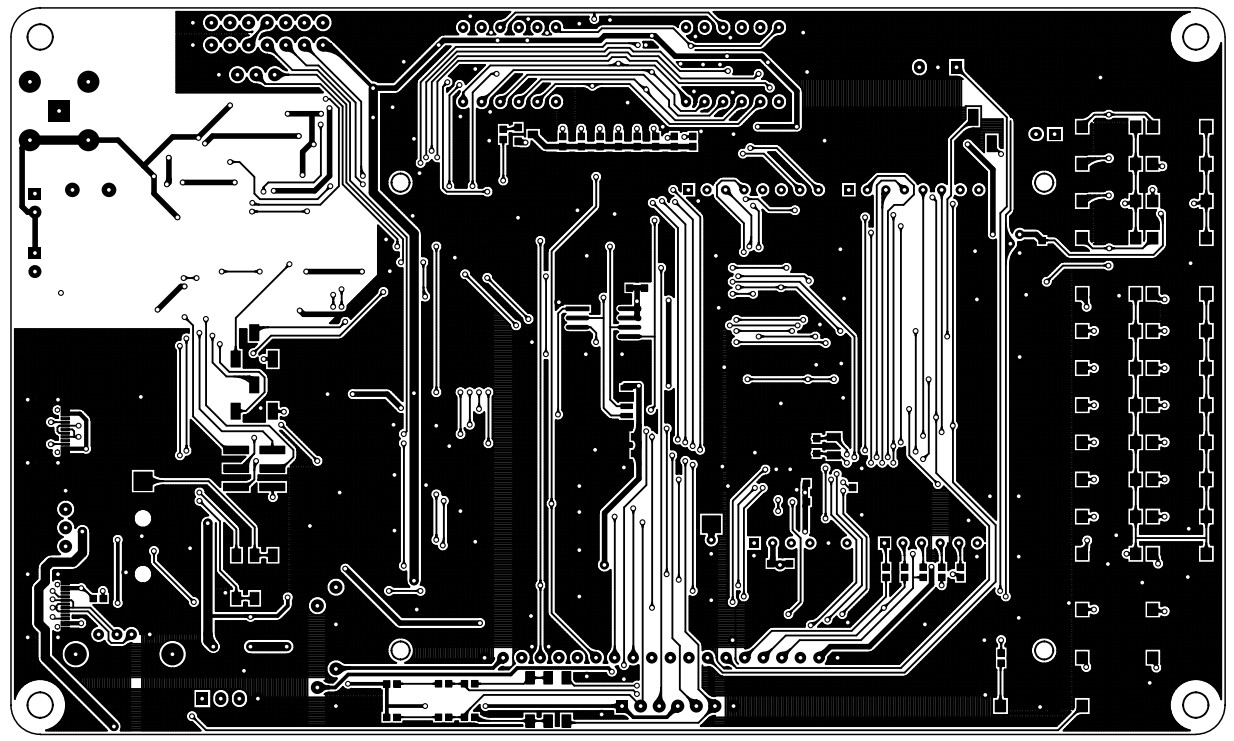

另一面：



二、特别说明

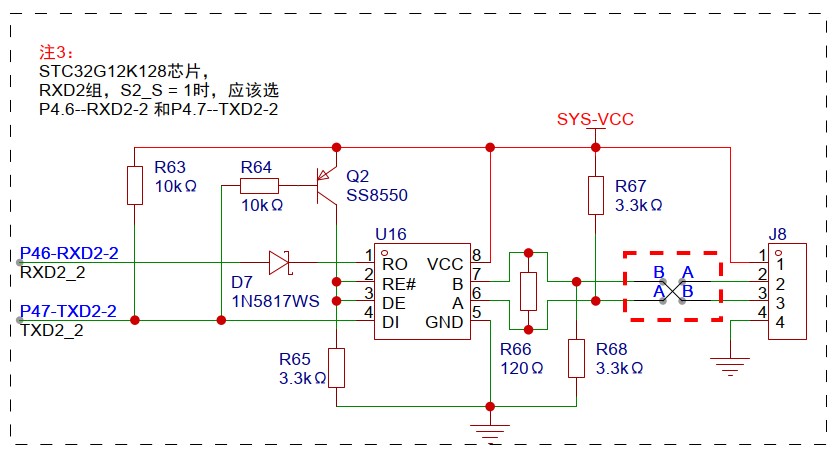

特别说明1：本复刻工程更改了RS485相关电路的引脚使用

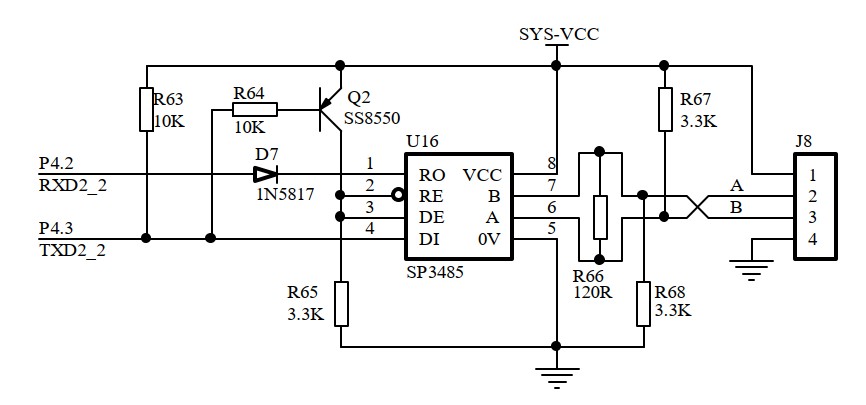

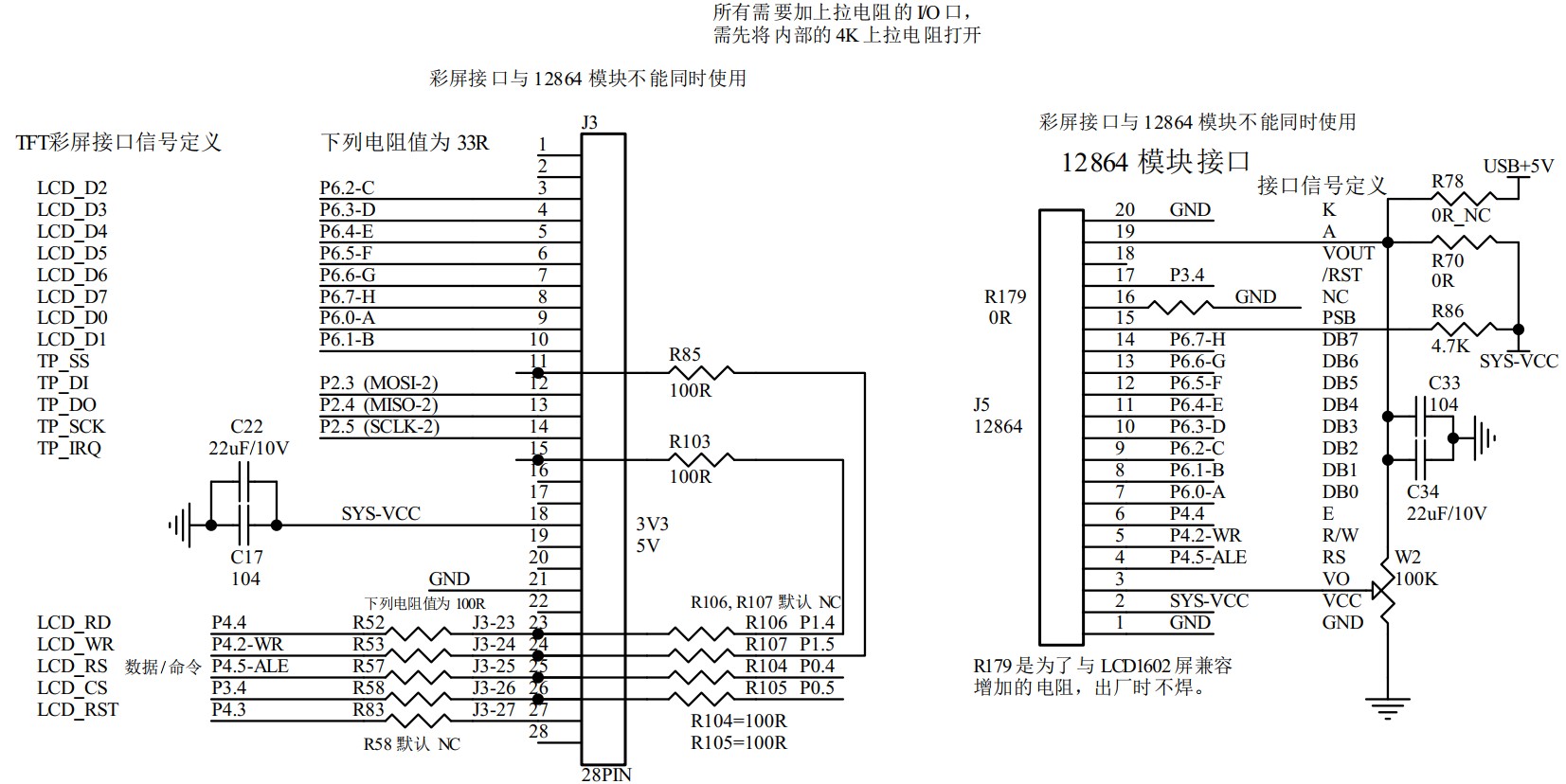

参考原理图：



复刻原理图：


参考依据：
https://www.stcaimcu.com/forum.p ... zE1NTkwNDIzfDF8OTg2

P544/1607内容：

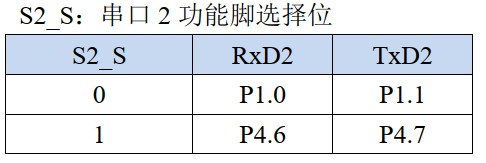

（笔者还未测试使用IO模拟串口发送RS485，如果可行，可以不修改映射引脚。复刻工程将RS485串口部分映射到P46/P47）

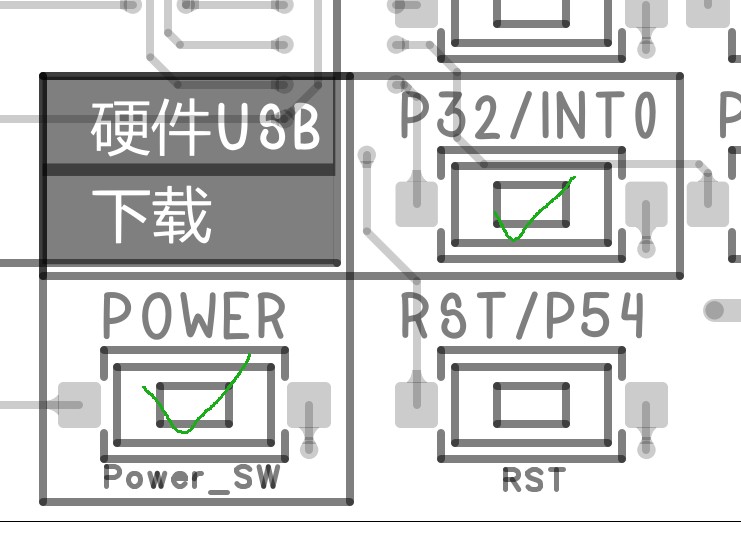

特别说明2：本复刻工程改变了了RST和PWR两个按键的相对位置


经过测量，原本位置与P32按键位置比较靠近，若使用USB下载方式，不利于同时按下，

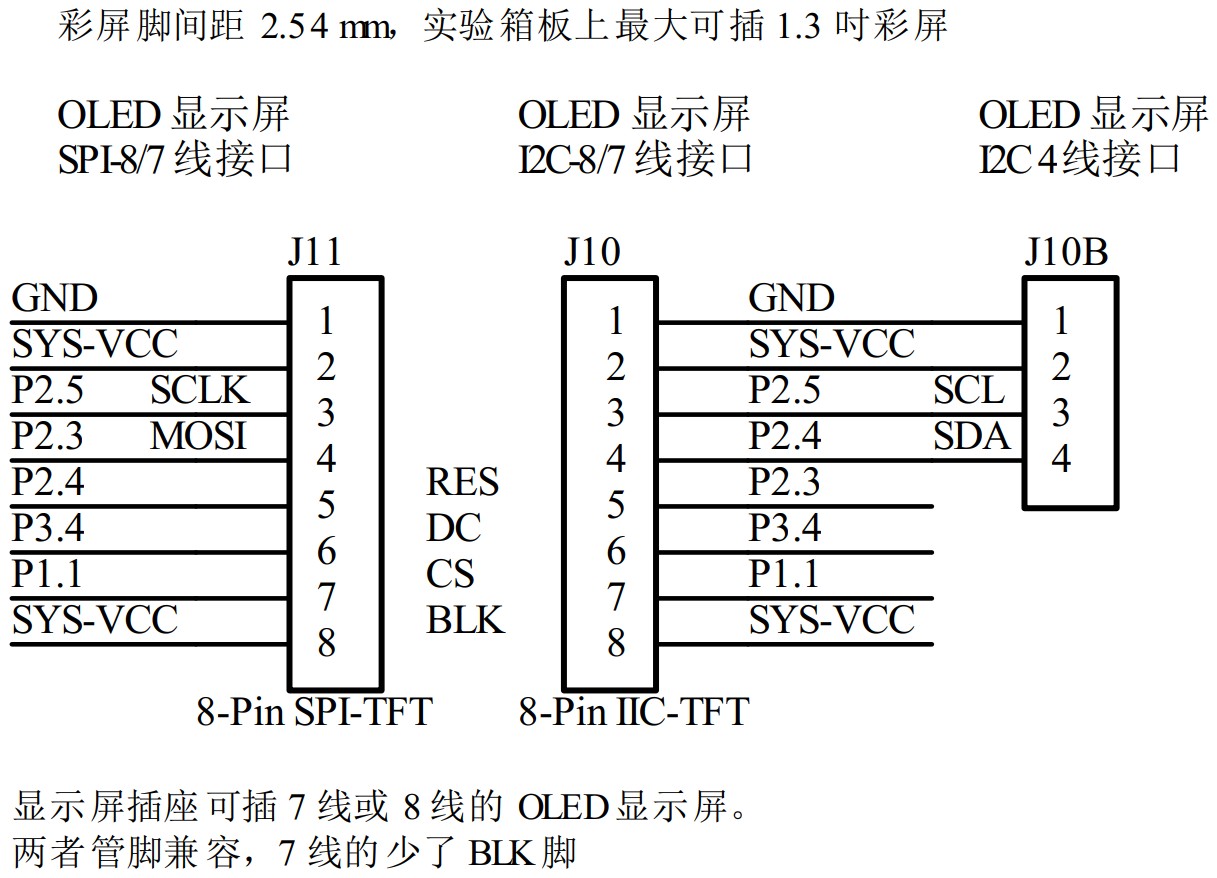

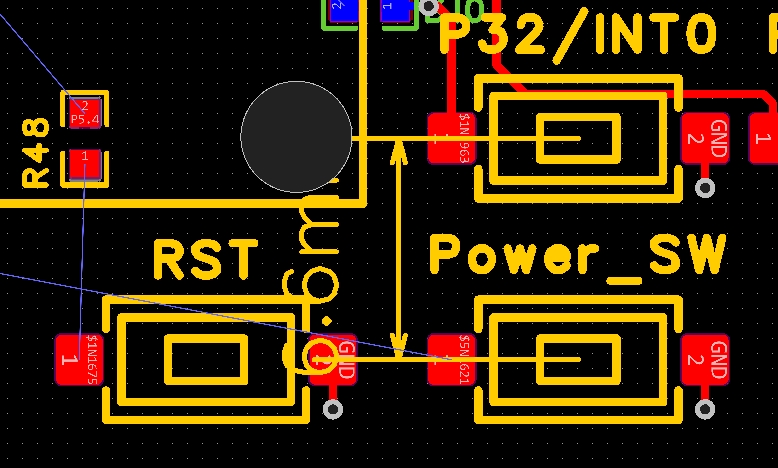

复刻工程将其位置交错开，增加相对距离，方便使用USB下载时进行操作：

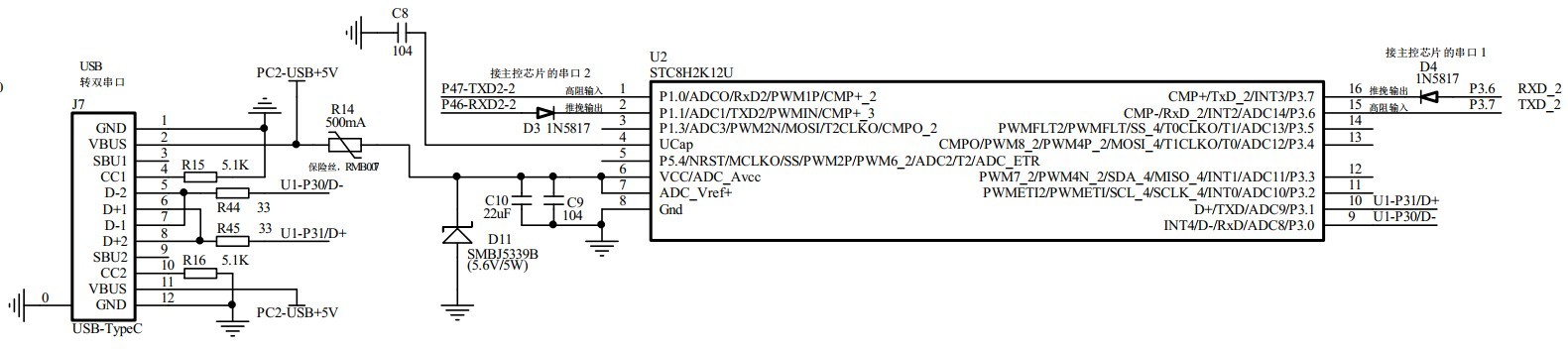

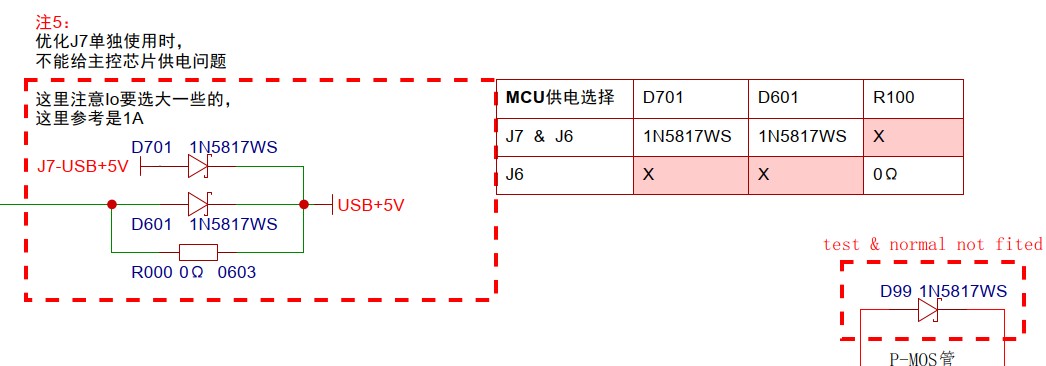

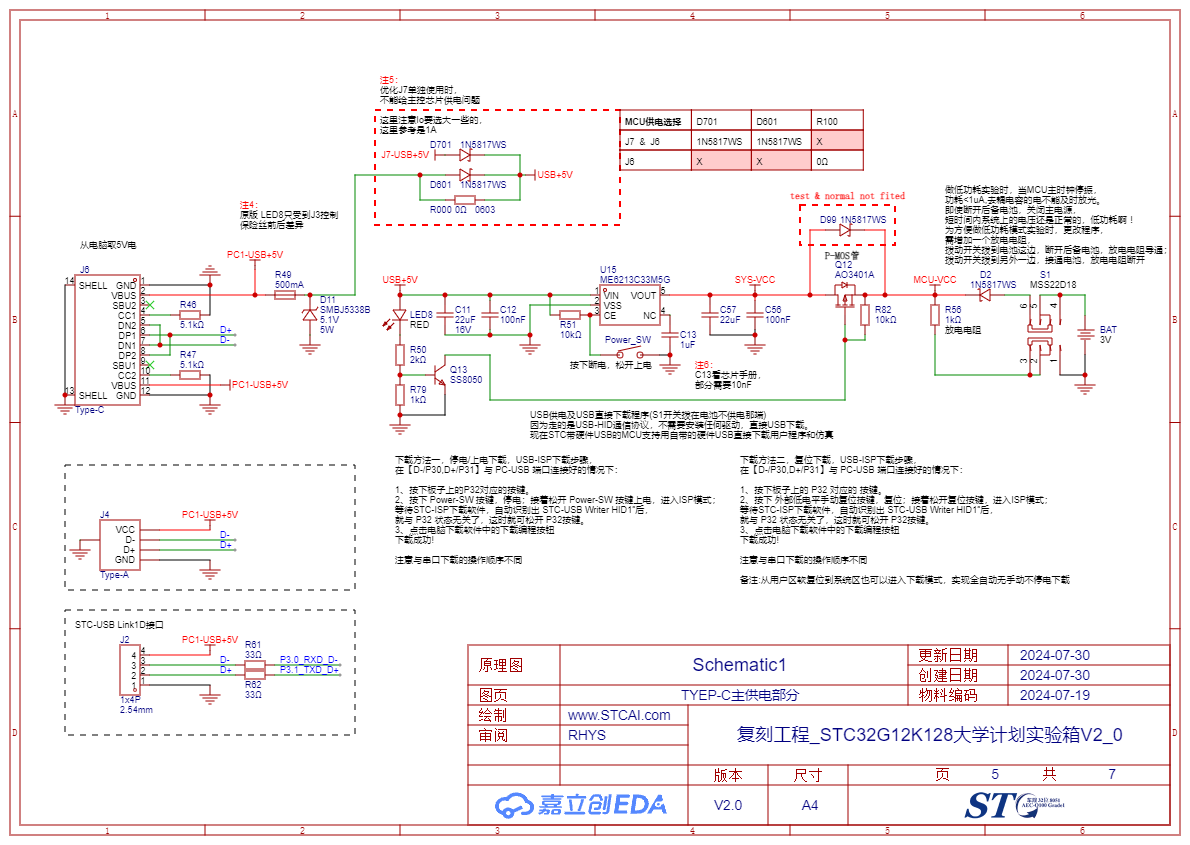

特别说明3：与STC8051U开发板相似，保留了电源优选电路部分
使USB-TYPE-C  J7单独使用可以直接给MCU供电，


但可以注意到，官方在设计时，已有隔开type-C座布局的考虑，


使得两个type-C可以同时使用，点个赞。
因此可以直接只焊接R000，使用官方原本的硬件设计。
（回顾由于STC8051U实验箱功能太多，导致两个C口太近导致的问题）

特别说明4：工程开源及使用说明

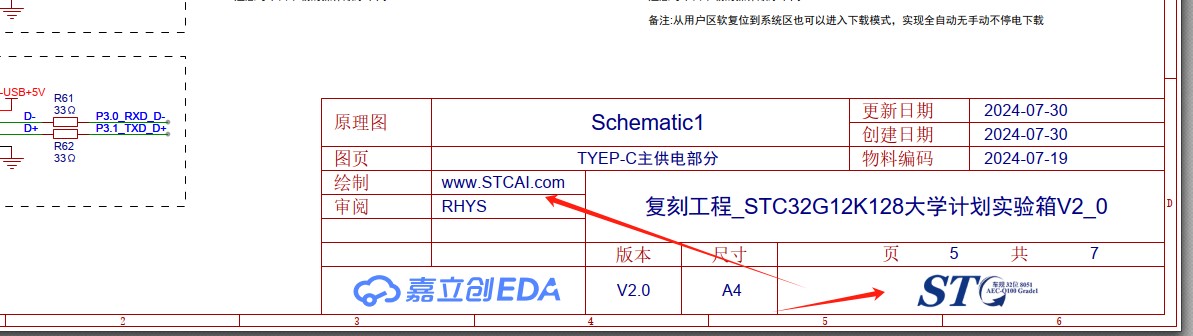

使用时请备注应有的丝印和说明；
开源工程已经在https://oshwhub.com/中发布审核，
若需要文件也可以在本回复下文件列表中进行下载。

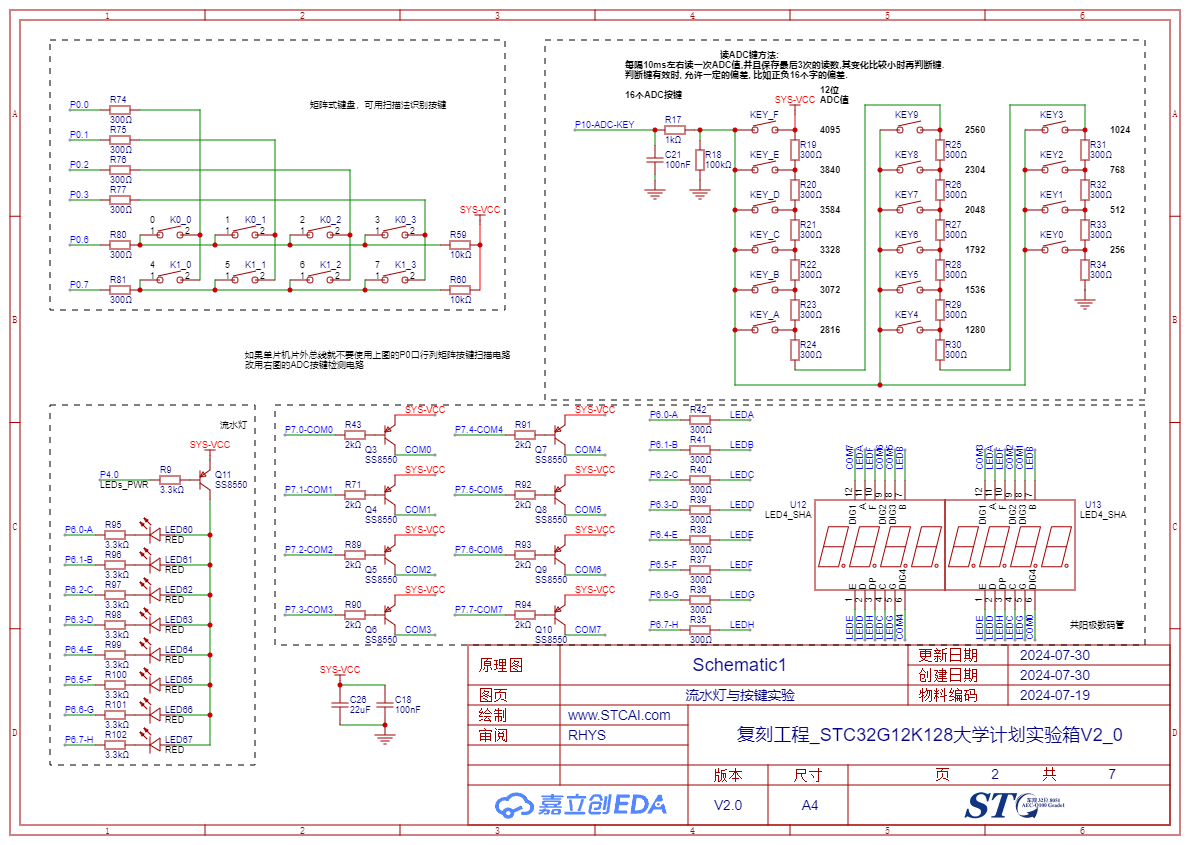

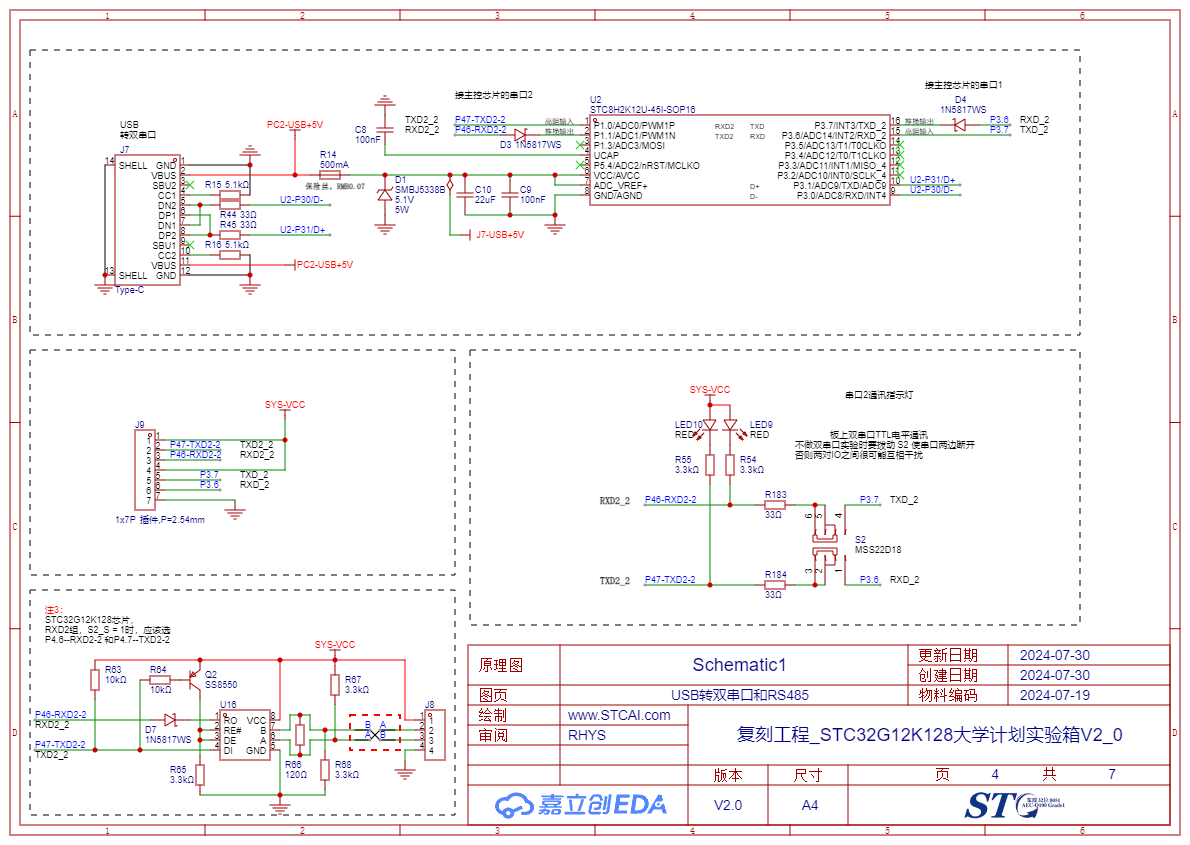

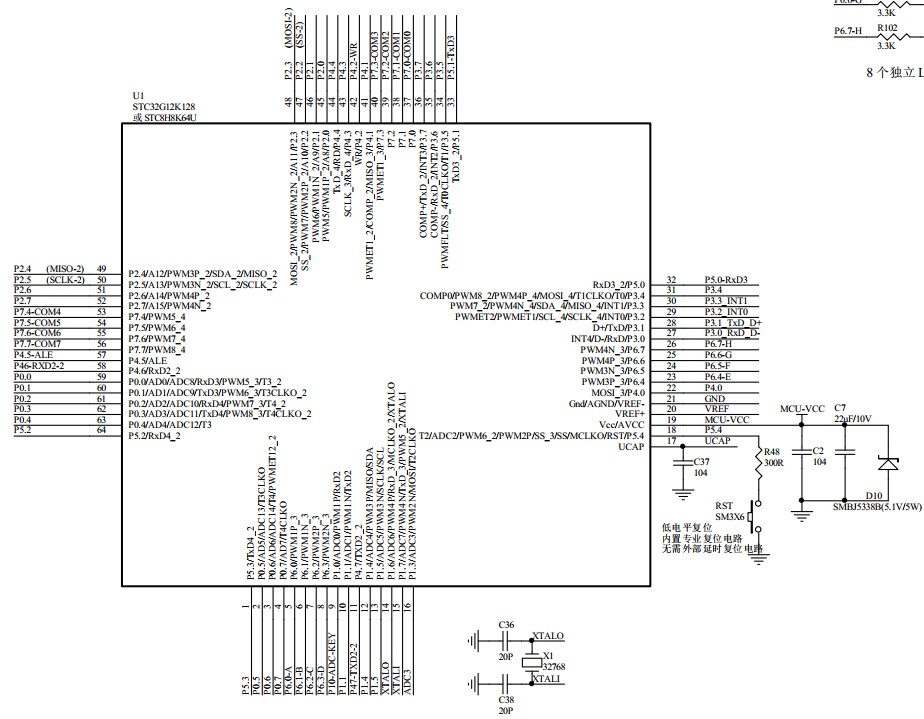

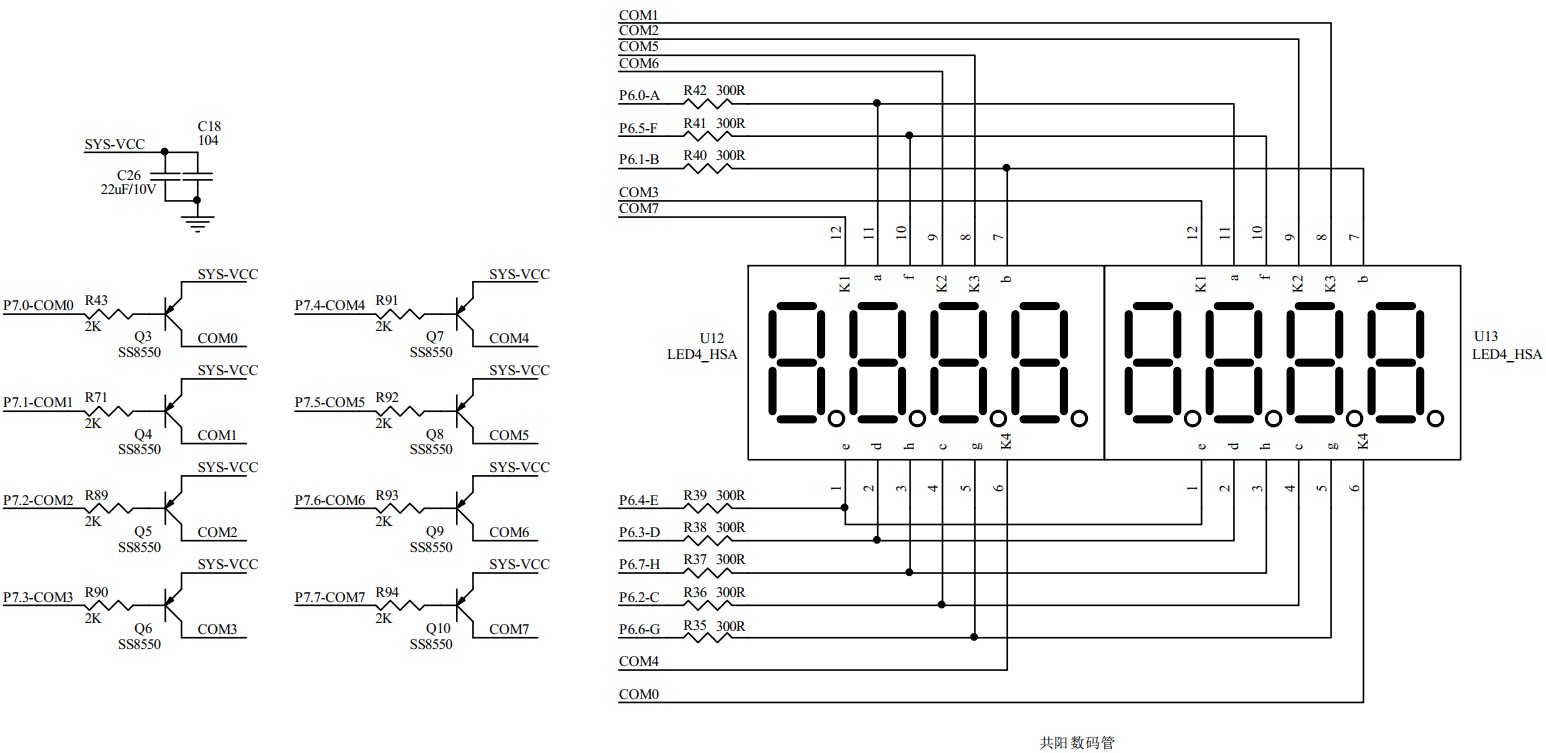

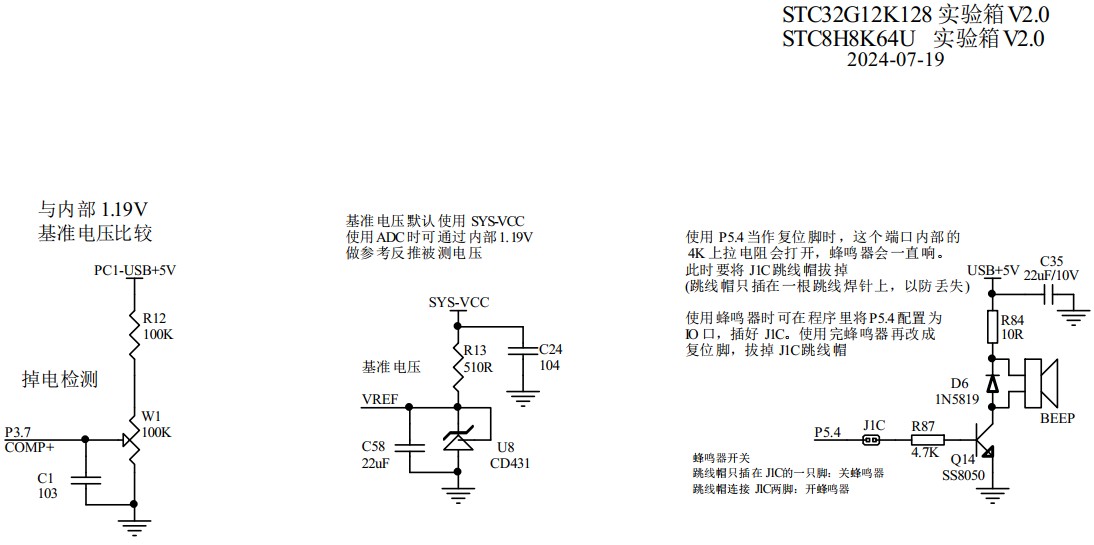

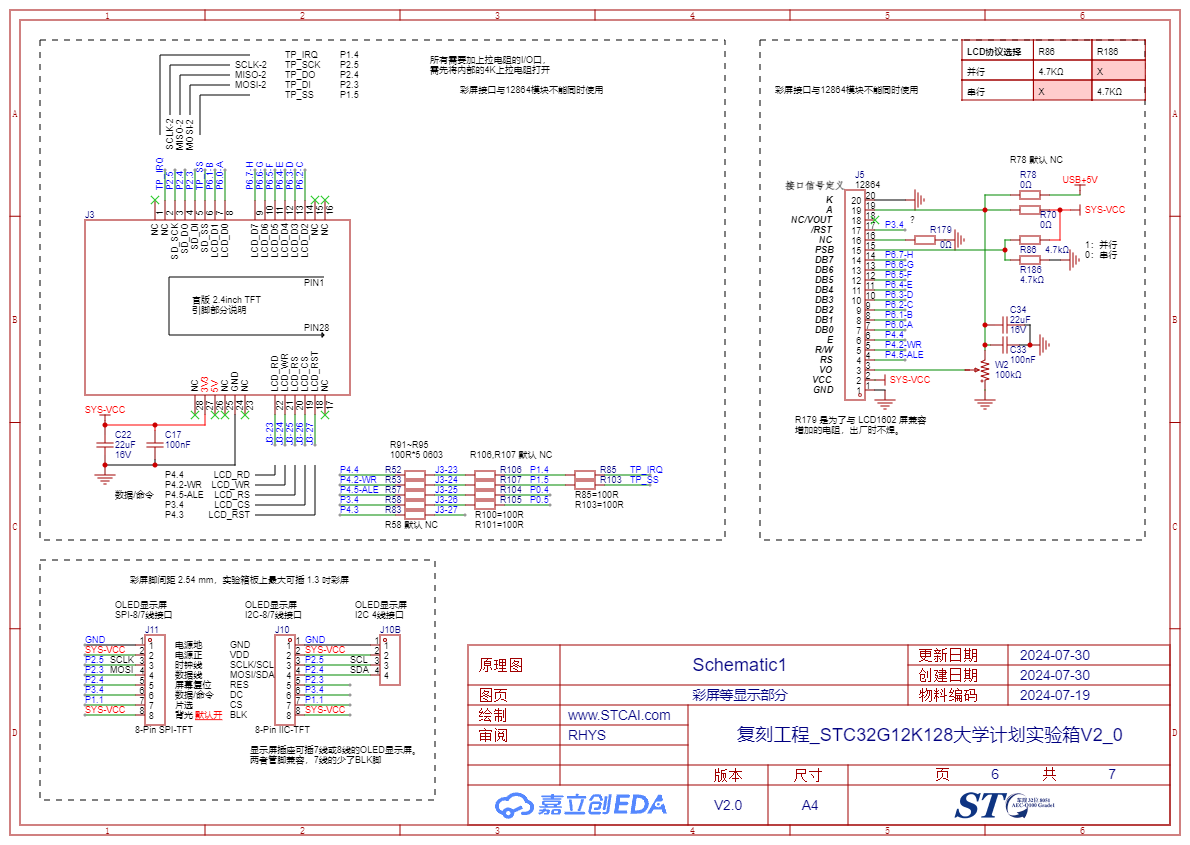

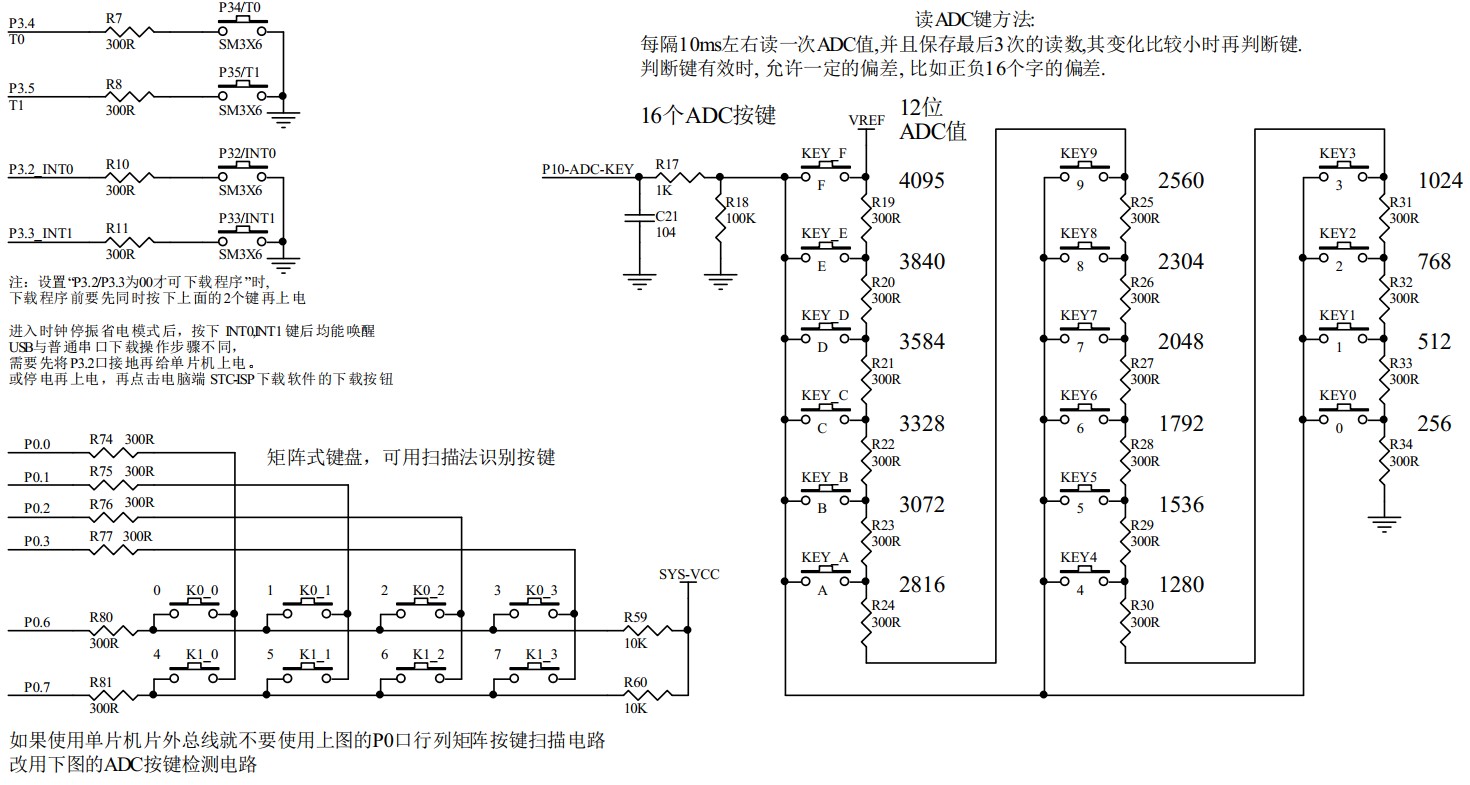

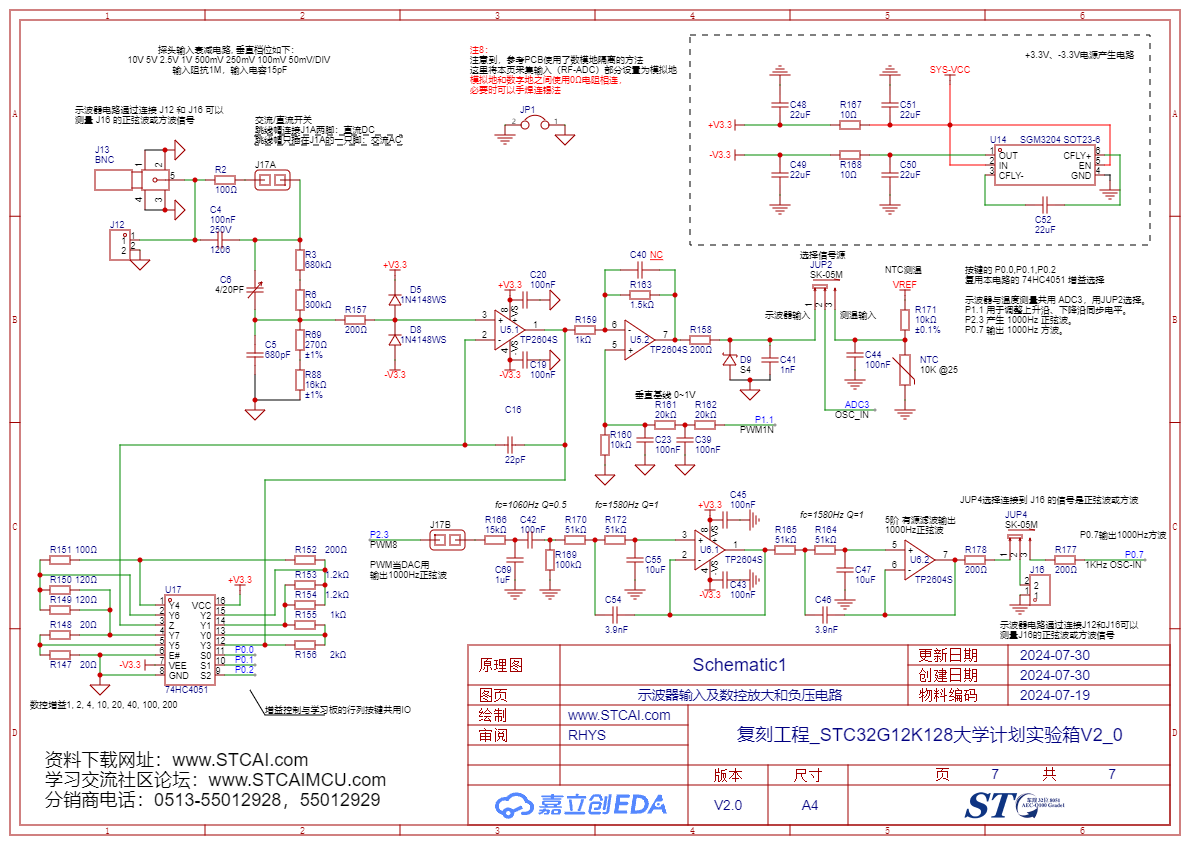

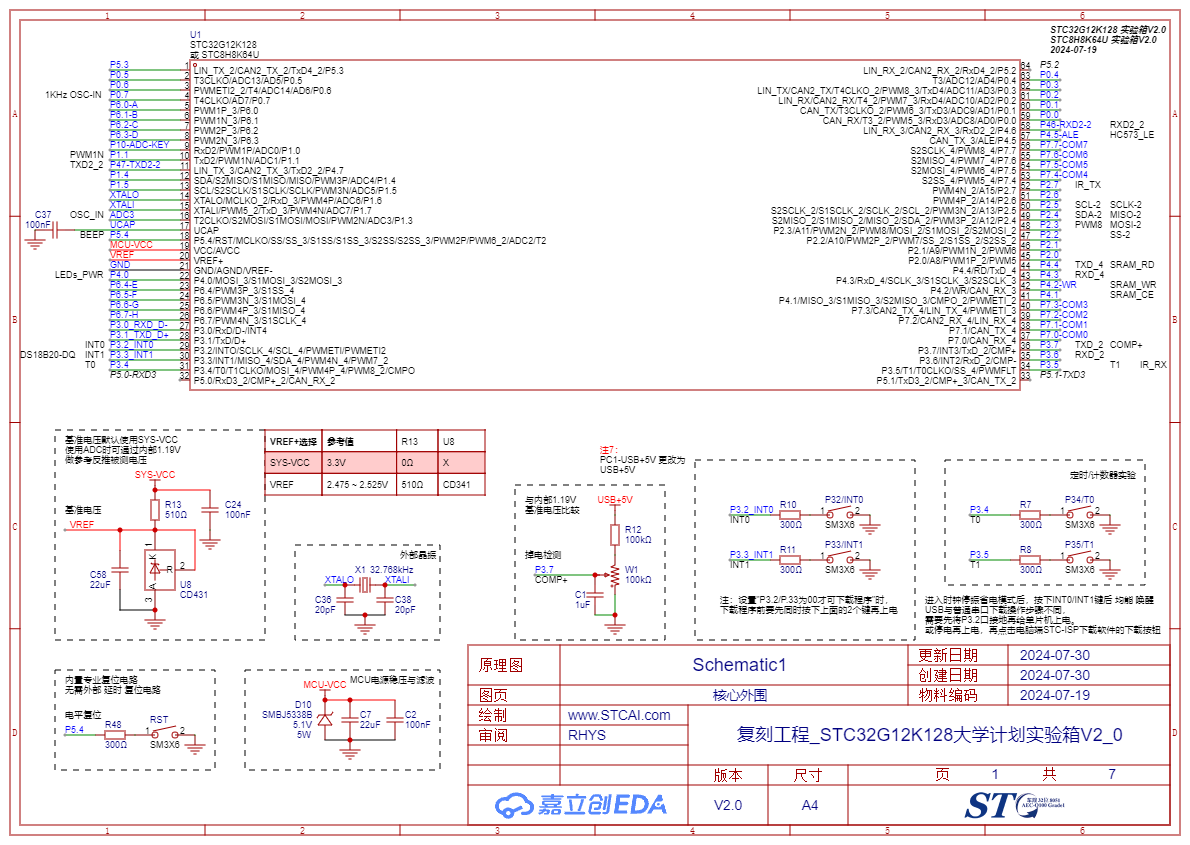

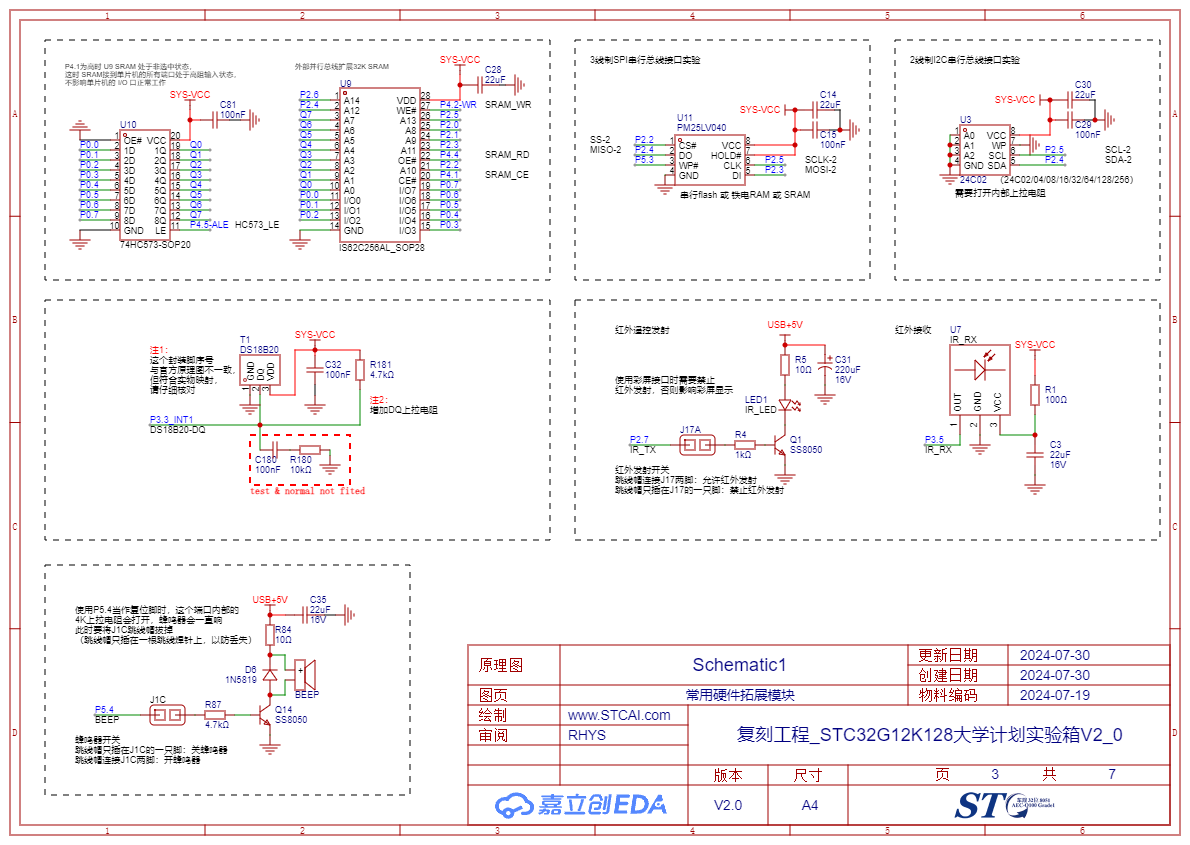

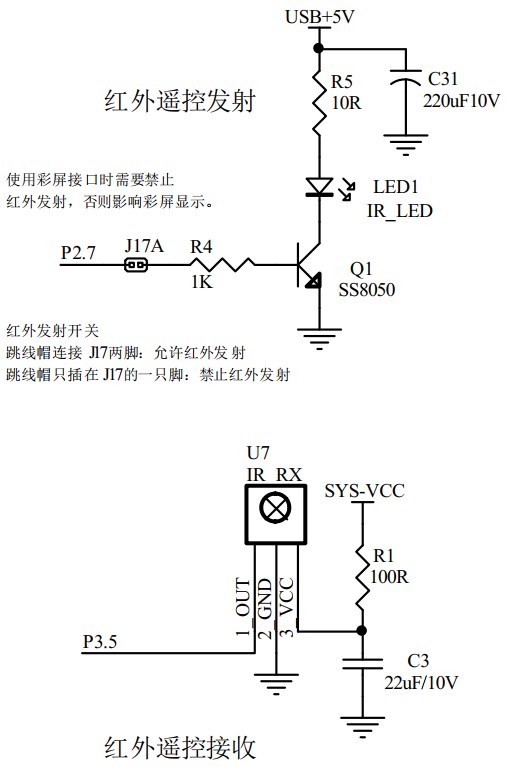

三、复刻工程的原理图
文件使用分页绘制，汇报给大家供检阅错误或参考设计时使用；
文末分享源工程，可以直接复制使用部分电路，使得设计与验证PCB更加快速。

对于部分器件缺失的库已经进行重绘并共享到平台中，
使用与笔者相同器件即可快速选用；








文件说明：所用PCB layout工具为嘉立创EDA专业版（实时版本，专业版V2.2.23）
【文件用途，文件后缀格式或压缩包】
①【源工程，epro】，嘉立创EDA专业版工程文件，ProPrj_复刻工程_STC32G12K128大学计划实验箱V2_0_2024-07-30.epro
②【原理图，pdf】，原理设计图文件，SCH_PDF_Schematic1_2024-07-30.pdf
③【原理图，png】，原理设计图文件，SCH_PNG_Schematic1_2024-07-30.zip
④【生产用，gerber】，生产用gerber文件，Gerber_PCB1_2024-07-30.zip，(嘉立创下单可以直接使用，若其他PCB生产商，建议确认再生产)

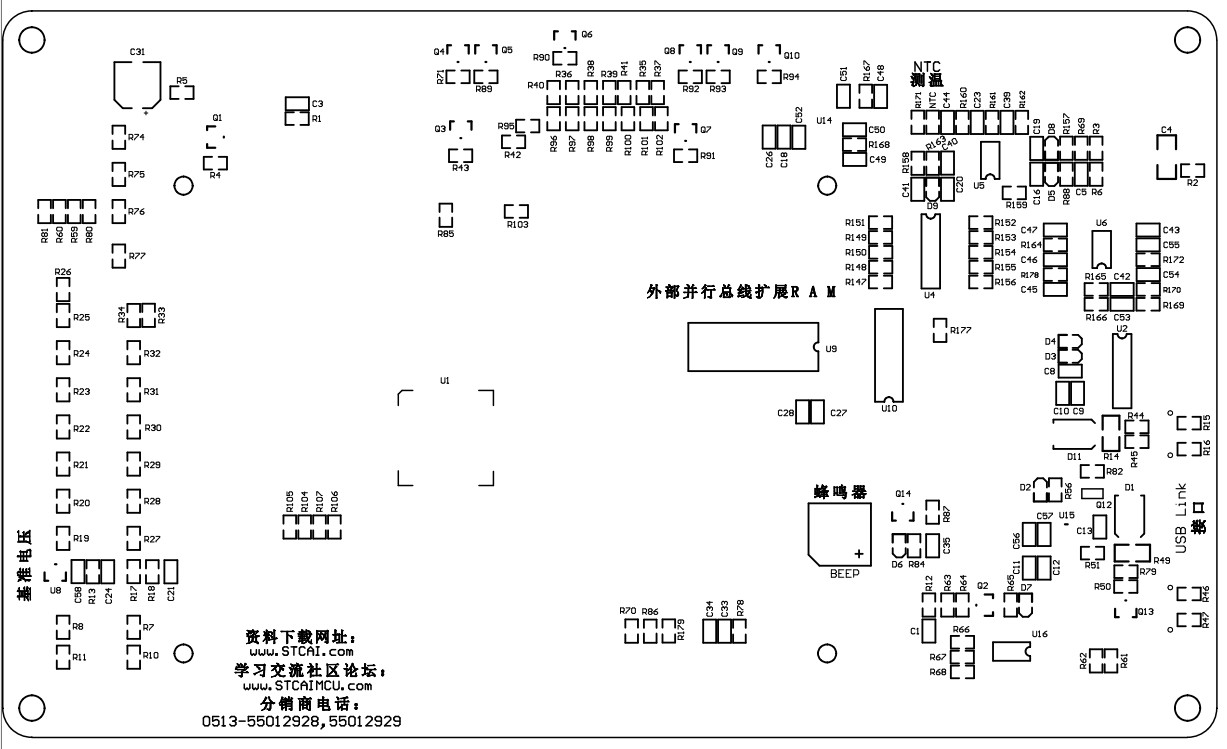

⑤【组装用，PCB 2D图纸】，PCB图纸文件，PCB_2D_PCB1_2024-07-30.pdf
⑥【外形图，dxf】，DXF文件，DXF_PCB1_2024-07-30.dxf
⑦【BOM表，xlsx】，BOM文件，BOM_Board1_PCB1_2024-07-30.xlsx
⑧【坐标表，xlsx】，SMT用坐标文件，PickAndPlace_PCB1_2024-07-30.xlsx
⑨【图片，png】，无水印高清png图片，预览与渲染可用


所用文件已尽数上传本论坛，需要相关文件请在本贴回复下文件列表中进行下载：

神***

神***

神***

神***

神***

神***

神***

神***

STC8051U实验箱的尺寸

qizhi***

我们可以复刻吗？开源可以公开卖吗？会不会侵权？
