楼主: 芯LYS

请帮忙解答用的STC8A8K64D4

打卡等级：常住居民III
打卡总天数：102
最近打卡：2025-06-19 09:56:48

734 主题	1万回帖	1万积分

积分: 16770

发表于 2023-2-10 16:07:48 | 显示全部楼层

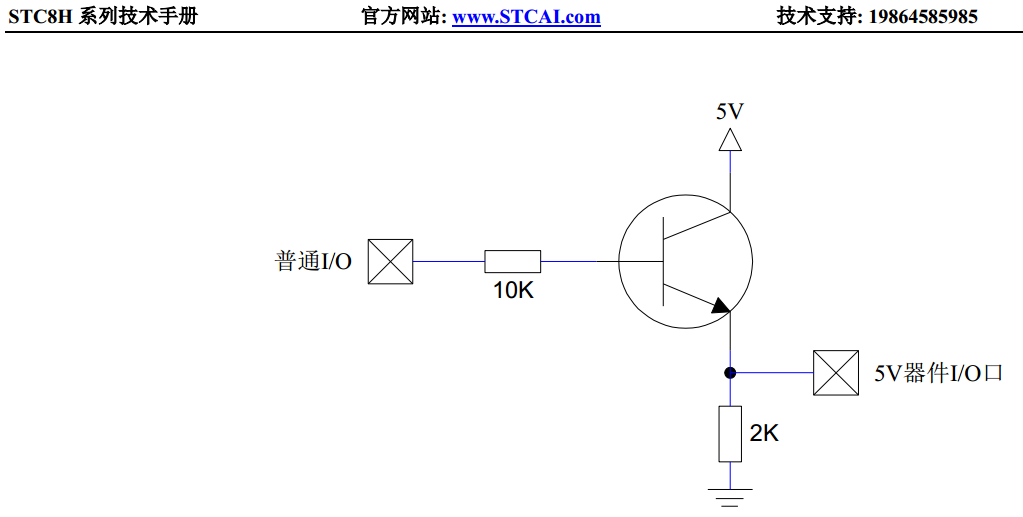

下图是 STC 8051 世界经典正确电路，电阻可以适当调整

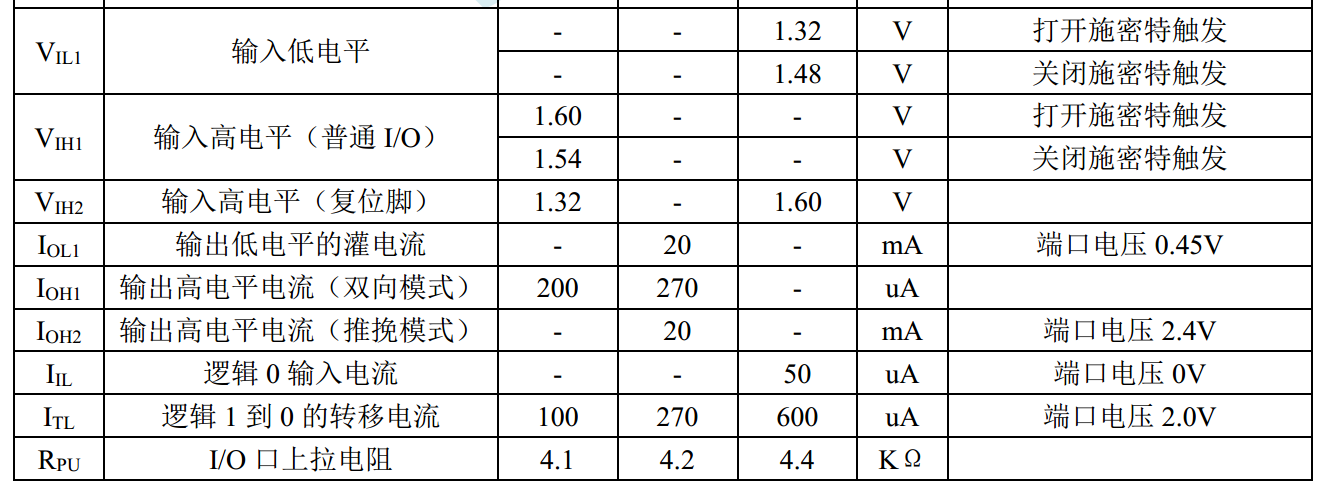

3.3V-MCU 纯输出到 5V-MCU的高阻输入口, 其实 STC的 5V MCU, 都是 1.8V 以上就是高了
故意讲 2.2V 以上是高，这样自己技术支持轻松，余量大

回复支持反对

使用道具举报送花

打卡等级：常住居民II
打卡总天数：97
最近打卡：2025-06-19 11:11:33

74 主题	6113 回帖	1万积分

积分: 12781

发表于 2023-2-10 21:41:55 | 显示全部楼层

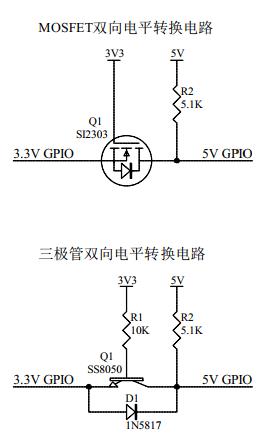

我常用的：



回复支持反对

使用道具举报送花
