请帮忙 解答 用的STC8A8K64D4

芯L***

有个问题请教，STC8A8K64D4-45I-LQFP48某个引脚（P4.4）开漏输出，外部上拉到5V，但是单片机引脚口电压只有3.8V左右呢？

芯片板用的是3.3V，需要控制一个5V的外部设备

xhbw***

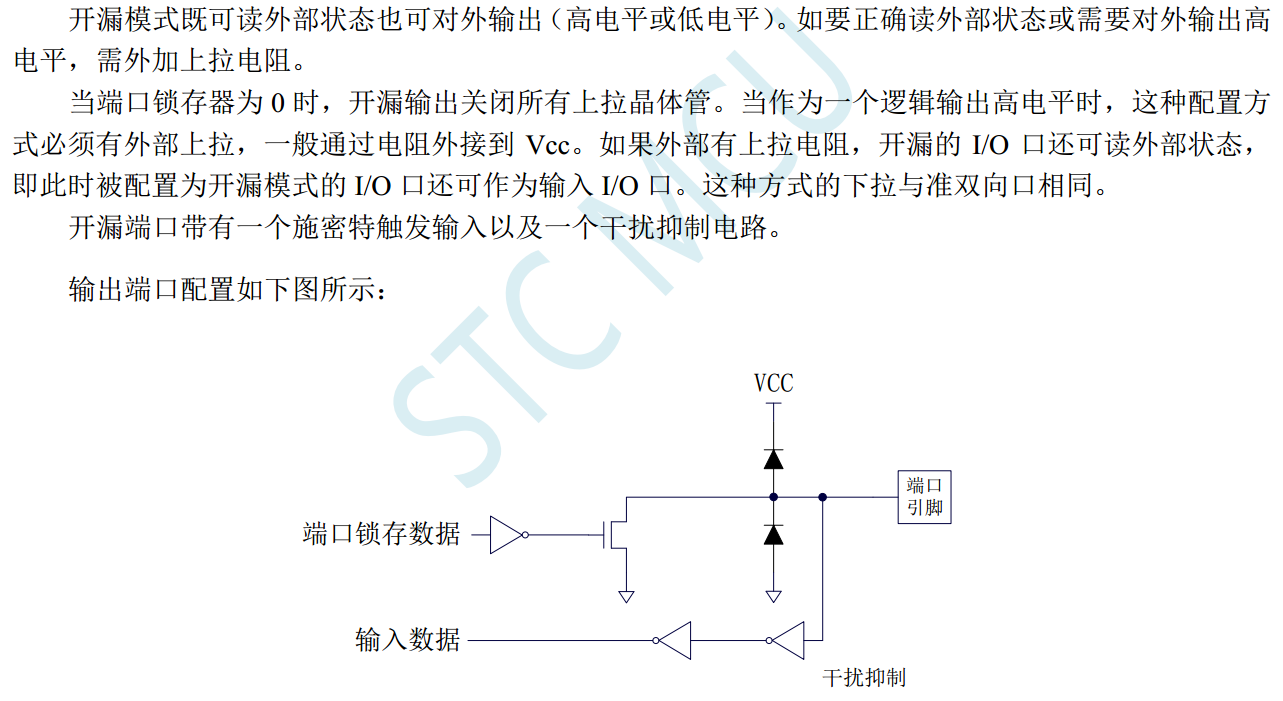

口线上有保护二极管对地和VCC，所以钳位电压是3.3+0.6=3.9V

神***

神***

红***

神*** 发表于 2023-2-10 15:28

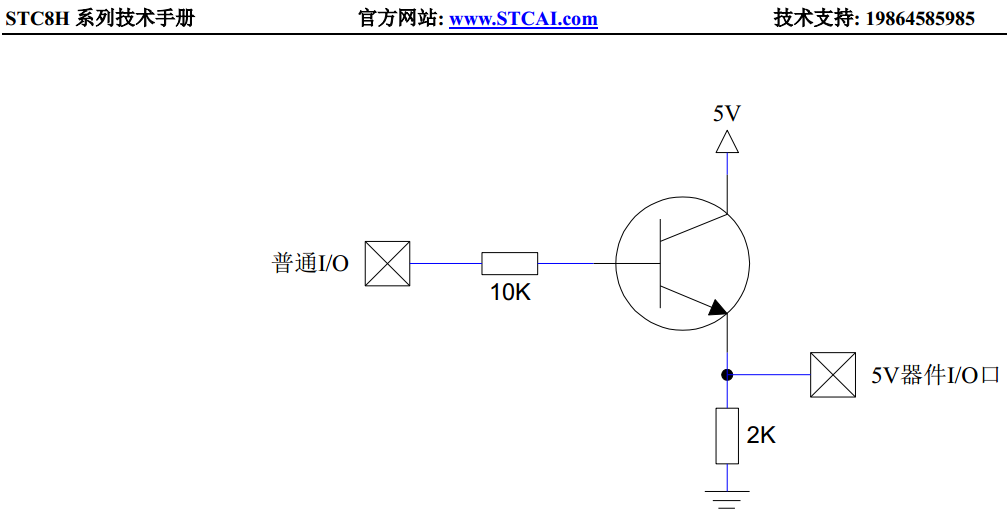

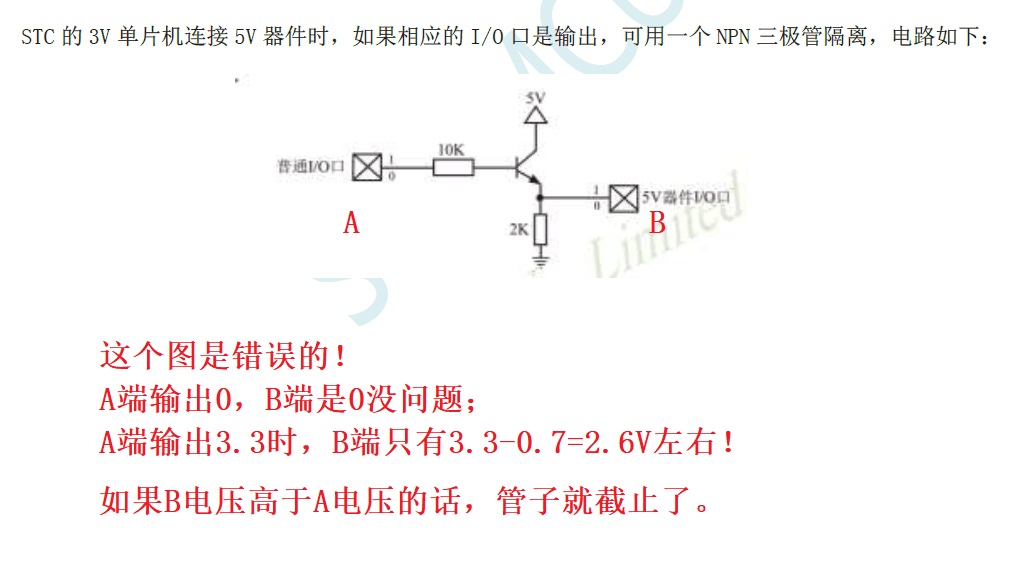

数据手册里有这个图，但是不对。普通I/O输出3.3V时，5V器件I/O口那里只有3.3-0.6=2.7V左右。如果这里高于基极的话管子就截止了。

乘风***

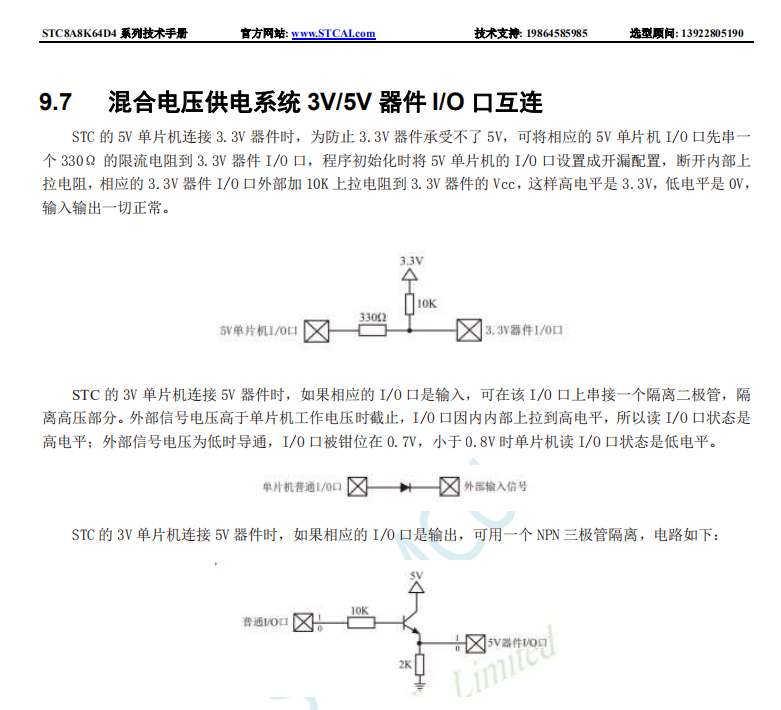

规格书IO口章节就有混合供电系统的IO口互连方法介绍：

红***

这个我实测过为2.7V左右。

发射极高于基极管子就截止了，那么B端就是0。

神***

贴的图，只是逻辑高电平，要用NPN做个反向器，多年不画图了，

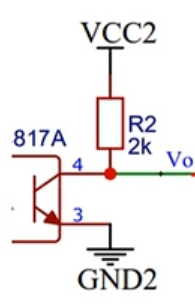

要找个2K电阻在VCC 段的图，自己改下：
2K放在5V这边, 谁帮画个图贴上来



上图是 STC 8051 世界经典正确电路，电阻可以适当调整
3.3V-MCU 纯输出到 5V-MCU的高阻输入口, 逻辑信号都是对的
其实 STC的 5V MCU, 都是 1.8V 以上就是高了
故意讲 2.2V 以上是高，这样自己技术支持轻松，余量大

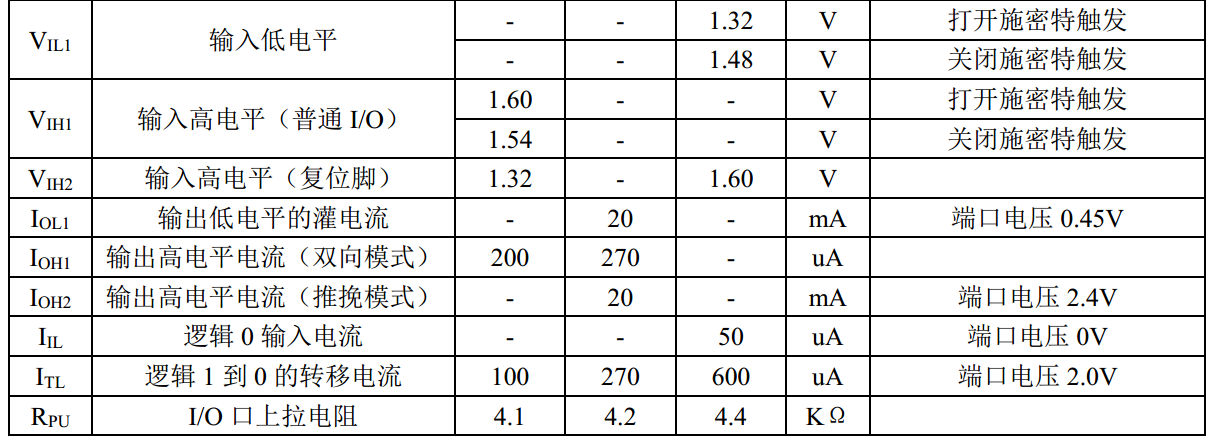

这个表，说明 我们推荐的 3.3V-MCU 和 5V-MCU 通信，
如3.3V-MCU 只是输出 高低信号给 5V-MCU/高阻输入，就绝对是对的，并且逻辑都是对的

红***

看样子只能加一级反相器了。

神***

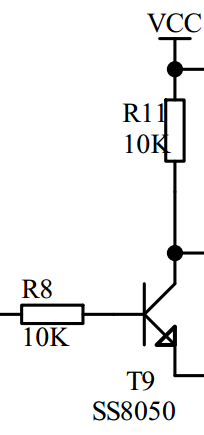

找到一个图，R8这边的控制MCU可以工作在 3.3V,
5V/VCC 接 R11，R11再接 NPN, R11和NPN的连接处就是你要的5V控制信号，
逻辑是反的，上面那个图，逻辑电平是正的


T9发射极接地

===================================================

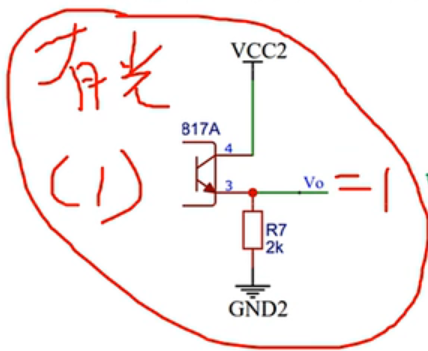

多年不画图，今看到唐老师的类似图，补充到这，2种逻辑
