STC32G12K128 & 数字电源实验平台

zhong*** · 发表于 2024-7-15 20:42:35

STC32 ！！{:5_332:}==数字电源实验平台==
-----------为高校建设奉献一份力量！！！！！
ELAB电源实验平台推出STC32G12K128为主控的BUCK电源板卡~~（已经有小伙伴成功申请到了~{:5_273:}）

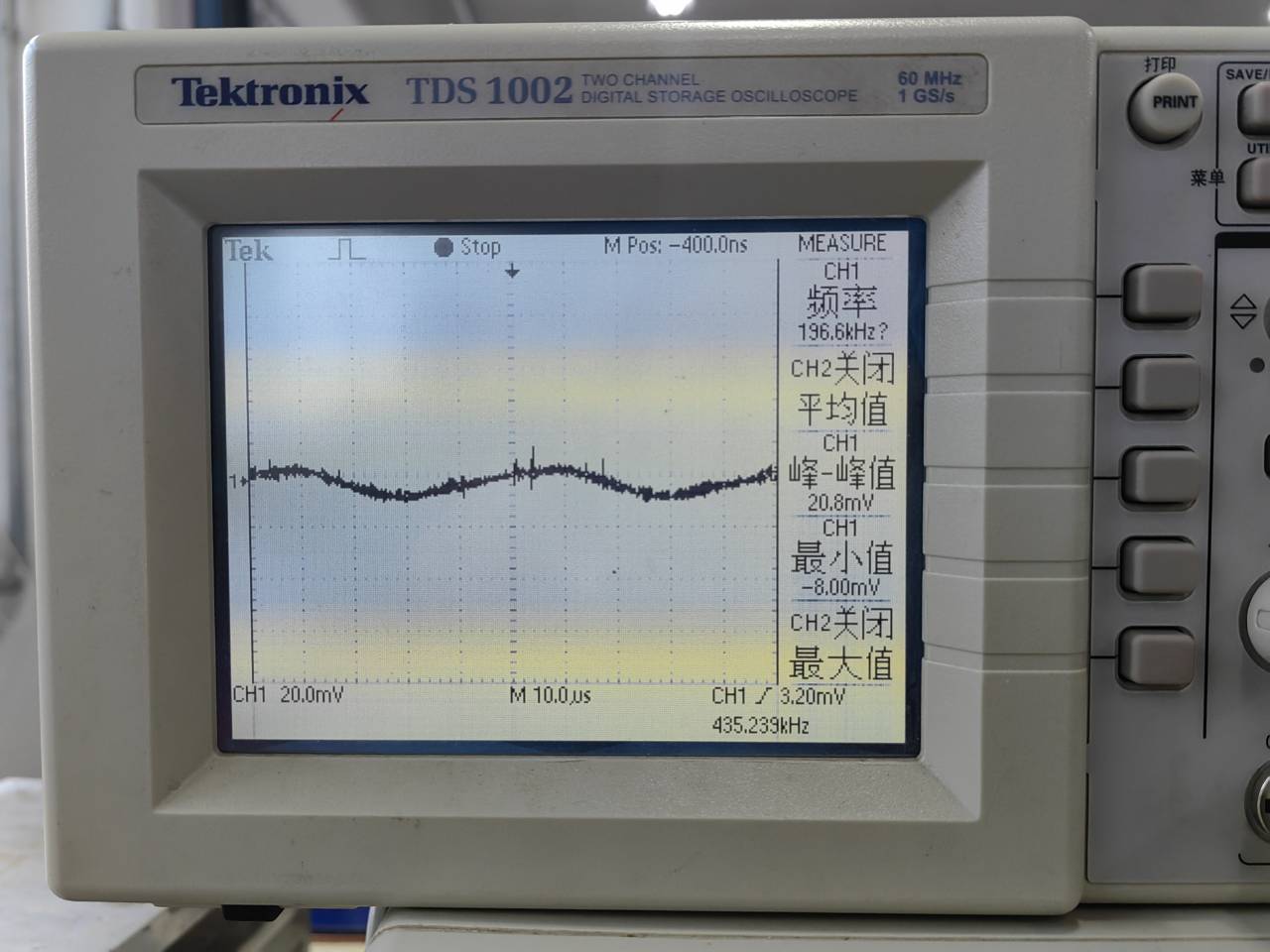

下面展示各项测试参数~
代码部分：（测试代码：

demo.zip (1.13 MB, 下载次数: 72) ）
各项配置~~

/******************** IO口配置 ********************/
void       GPIO_config(void)
{

      P0_MODE_IN_HIZ(GPIO_Pin_6)//ADC转换脚
      P7_PULL_UP_ENABLE(GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2);//p7.0 p7.1 p7.2上拉按键检测
}

void       GPIO_PWM_config(void)
{
      P6_MODE_IO_PU(GPIO_Pin_All);       //P6 设置为准双向口（启动PWM功能后输出脚自动设置为推挽输出模式）
}

/************************ 定时器配置 ****************************/
void       Timer_config(void)
{
      TIM_InitTypeDef             TIM_InitStructure;                                              //结构定义
      TIM_InitStructure.TIM_Mode    = TIM_16BitAutoReload;       //指定工作模式, TIM_16BitAutoReload,TIM_16Bit,TIM_8BitAutoReload,TIM_16BitAutoReloadNoMask
      TIM_InitStructure.TIM_ClkSource = TIM_CLOCK_1T;             //指定时钟源,    TIM_CLOCK_1T,TIM_CLOCK_12T,TIM_CLOCK_Ext
      TIM_InitStructure.TIM_ClkOut = DISABLE;                               //是否输出高速脉冲, ENABLE或DISABLE
      //TIM_InitStructure.TIM_Value    = (u16)(65536UL - (MAIN_Fosc / 2400UL));             //中断频率, 100次/秒  100Hz
      TIM_InitStructure.TIM_PS       = 0;                                     //8位预分频器(n+1), 0~255
      TIM_InitStructure.TIM_Run    = ENABLE;                               //是否初始化后启动定时器, ENABLE或DISABLE
      Timer_Inilize(Timer0,&TIM_InitStructure);                               //初始化Timer0

      TIM_InitStructure.TIM_Value    = (u16)(65536UL - (MAIN_Fosc / 20000UL));             //中断频率, 20KHz
  Timer_Inilize(Timer1,&TIM_InitStructure);
      NVIC_Timer1_Init(ENABLE,Priority_0);             //中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
      //定时器1开启


}

/***************  PWM初始化函数 *****************/
void       PWM_config(void)
{
//       PWMx_InitDefine             PWMx_InitStructure;

      PWMA_Duty.PWM1_Duty = 600;//占空比0.5
      PWMx_InitStructure.PWM_Mode =       CCMRn_PWM_MODE1;
      PWMx_InitStructure.PWM_Duty = PWMA_Duty.PWM1_Duty;//PWM占空比时间, 0~Period
      PWMx_InitStructure.PWM_EnoSelect = ENO1P | ENO1N;//输出通道选择
      PWM_Configuration(PWM1, &PWMx_InitStructure);//初始化PWM1
      PWMx_InitStructure.PWM_Period =  (MAIN_Fosc/20000)-1;       //周期时间, 0~65535  (MAIN_Fosc/频率)-1
      PWMx_InitStructure.PWM_DeadTime = 0x50;//死区发生器设置, 0~255
      PWMx_InitStructure.PWM_MainOutEnable= ENABLE;//主输出使能, ENABLE,DISABLE
      PWMx_InitStructure.PWM_CEN_Enable = ENABLE;//使能计数器, ENABLE,DISABLE
      PWM_Configuration(PWMA, &PWMx_InitStructure);//初始化PWM通用寄存器,  PWMA,PWMB
      PWM1_USE_P60P61();//PWM引脚
      NVIC_PWM_Init(PWMA,DISABLE,Priority_0);
}

/******************** ADC 配置 ********************/
void       ADC_config(void)
{
      ADC_InitTypeDef             ADC_InitStructure;             //结构定义

      ADC_InitStructure.ADC_SMPduty = 32;//ADC 模拟信号采样时间控制, 0~31（注意： SMPDUTY 一定不能设置小于 10）
      ADC_InitStructure.ADC_CsSetup = 0;       //ADC 通道选择时间控制 0(默认),1
      ADC_InitStructure.ADC_CsHold = 1;       //ADC 通道选择保持时间控制 0,1(默认),2,3
      ADC_InitStructure.ADC_Speed    = ADC_SPEED_2X16T;//设置 ADC 工作时钟频率       ADC_SPEED_2X1T~ADC_SPEED_2X16T
      ADC_InitStructure.ADC_AdjResult = ADC_RIGHT_JUSTIFIED;//ADC结果调整,       ADC_LEFT_JUSTIFIED,ADC_RIGHT_JUSTIFIED
      ADC_Inilize(&ADC_InitStructure);//初始化
      ADC_PowerControl(ENABLE);       //ADC电源开关, ENABLE或DISABLE
      NVIC_ADC_Init(DISABLE,Priority_0);//中断使能, ENABLE/DISABLE; 优先级(低到高) Priority_0,Priority_1,Priority_2,Priority_3
}

硬件参数~~
板卡展示
STC32G12K128

STC
