32G-HSPWM做数控开关电源充电器（升降压）-PID控制

梁***

数控开关电源-恒压恒流充电验证电路@32G12K128

我有一堆各种各样的可充电电池，或者好多设备都是可充电电池的，各种电压都有，
一直想做一个数控开关电源升降压型的充电器，终于验证了这个想法。

我使用STC32G做的无刷电机驱动板来改装的电路来验证，这样不需要打板。
航模锂电池的内阻非常小，一般是5~20mR，调恒流模式的PID会比较困难，
花了不少时间。

参数：
输入电压：10~24V，有输入电压低压停充功能，用户设置低压电压。
输出电压：0~26.00V，分辨率0.01V。根据电池充满电的电压设置充电电压。
输出电流：0~3.000A，分辨率1mA。  限流设定步进0.100A，设定范围0.100A~3.000A。

PID处理频率：4000Hz。
接入负载瞬间输出电压会跌落一下然后恢复设定电压输出（没有进入限流时），
电流到达设定限流则恒流充电。
拔除负载瞬间输出电压会过冲一下然后恢复设定电压，过冲电压跟拔除负载时的电流正相关。

通过按键调整输入电压低压保护电压、输出电压、电流限流值、清零容量mAH。
本程序设置的参数不保存，用户自己可以添加EEPROM保存程序。
当输入电压低于输入电压低压保护电压时，停止充电，指示灯1Hz闪烁(0.5秒亮0.5秒灭)，
直至输入电压恢复至高于设定电压0.5V后恢复充电。
当充电电流小于设定恒流值的10%时，充电完成，指示灯0.5秒快闪一次提示。
当充电电流大于设定恒流值的10%时，正在充电，指示灯常亮提示。
K1--SW   第一次短按释放选择调整输出电压，反显设定输出电压值，
              再短按释放切换调整输出电流限流值、输入电压低压保护电压值，
              再短按释放循环前述功能。
              10秒未操作则自动退出设定，恢复正常显示。 长按1秒回清除充电量mAH。
反显设定项时：
K2--DOWN  短按一次，设定电压-0.01V或设定电流-0.100A。长按超过1秒则每秒16个repeat key。
K3--UP        短按一次，设定电压+0.01V或设定电流+0.100A。长按超过1秒则每秒16个repeat key。

实测12V输入，给12.6V锂电池充电，充电电流1A，效率为88%，
                     主要损耗为开关管的开关损耗和输出二极管的损耗，
大电流发热严重，需要加散热片或散热风扇（5cm风扇即可）。

本方案不检测多节电池串联是否均衡，因为均衡有专门的均衡电路，强烈建议使用主动均衡电路，
推荐并联电容式主动均衡（固态电容2200uF） 或 电感耦合主动均衡（铁硅铝磁环多线圈带抽头电感），
这种均衡电路可以得到mV级别的误差，并且在放电时能提供较大的均衡电流（
特别是电感耦合主动均衡在压差0.1V可以提供1A以上的均衡电流）。

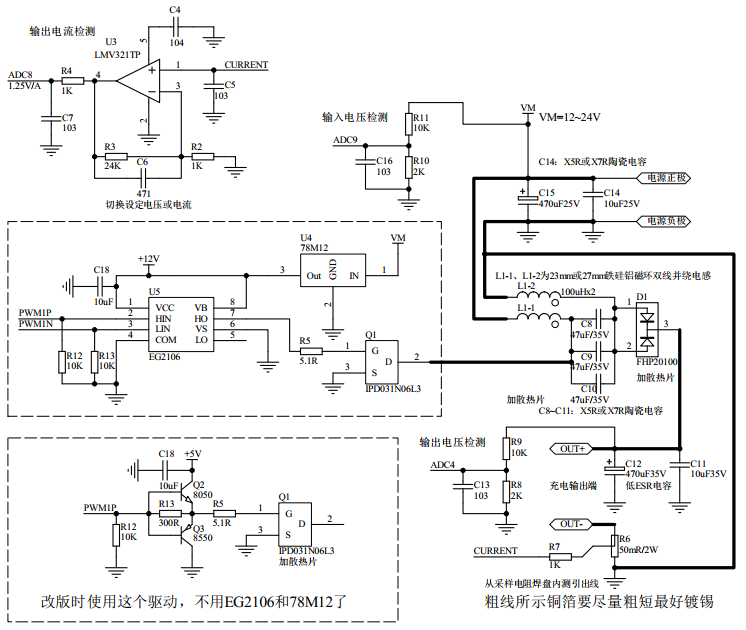

验证功能的升降压电路拓扑：

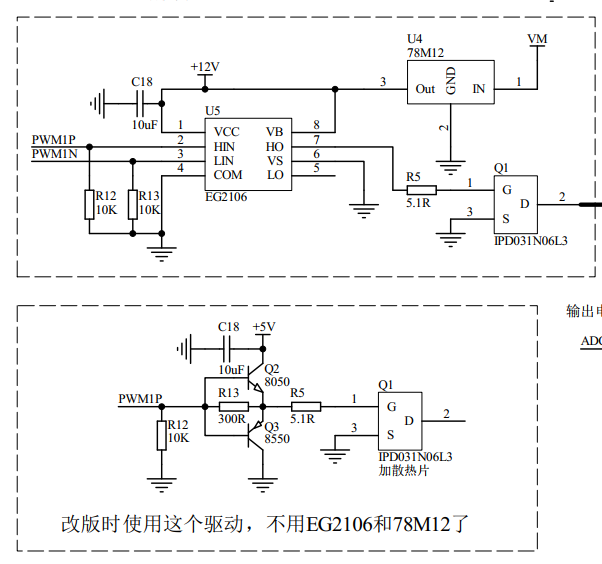

我先验证了使用EG2106的驱动，之后验证了三极管驱动，电路更简单，实际做板子推荐使用下面三极管驱动的电路：

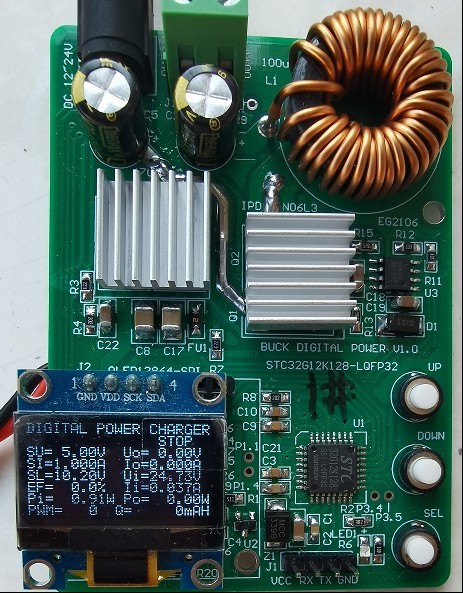

验证板子和操作按键：


调整参数时，被选中的项目反显效果：


测试照片：


验证时用4节15AH磷酸铁锂电池做输入，当前容量为10114mAH。输入电压为13.08V。低压设定10.20V。
设定输出电压12.60V，设定恒流1.000A，当前输出电流1.000A，电压12.36V，给一节3700mAH、3S的锂电池充电。
当前PWM值为1052（周期2000），已充容量25mAH。


PID曲线：插入电池时的响应：


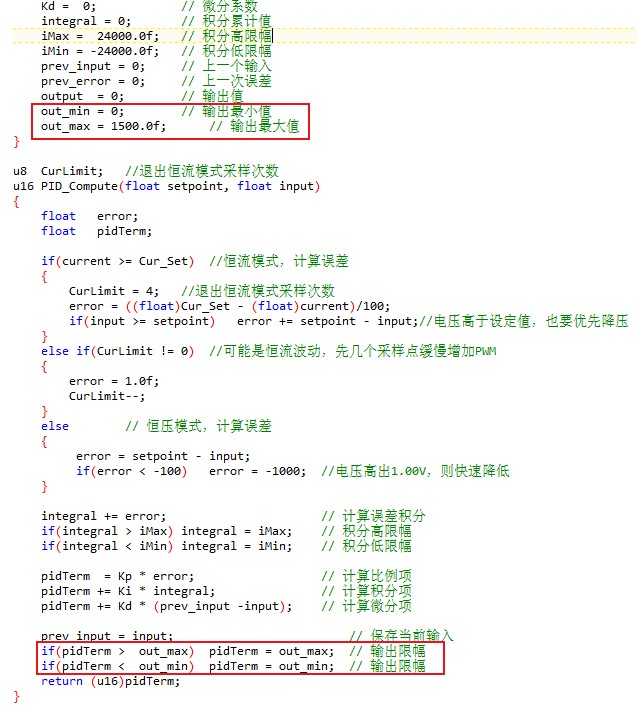

工程源码、电路原理图：
数控开关电源-恒压恒流充电验证电路.rar (1.14 MB, 下载次数: 0)

5 小时前 上传

点击文件名下载附件
