8051U-大学计划实验箱，大国风范 ! V1.1 原理图，参考PCB, 2024/7/21, 立创开源

乘风***

所以OLED接口可以去掉J10。
P1.1跟P3.5兑换一下（P3.5为SPI_SS，做CS用）

神***

神***

神***

神***

神***

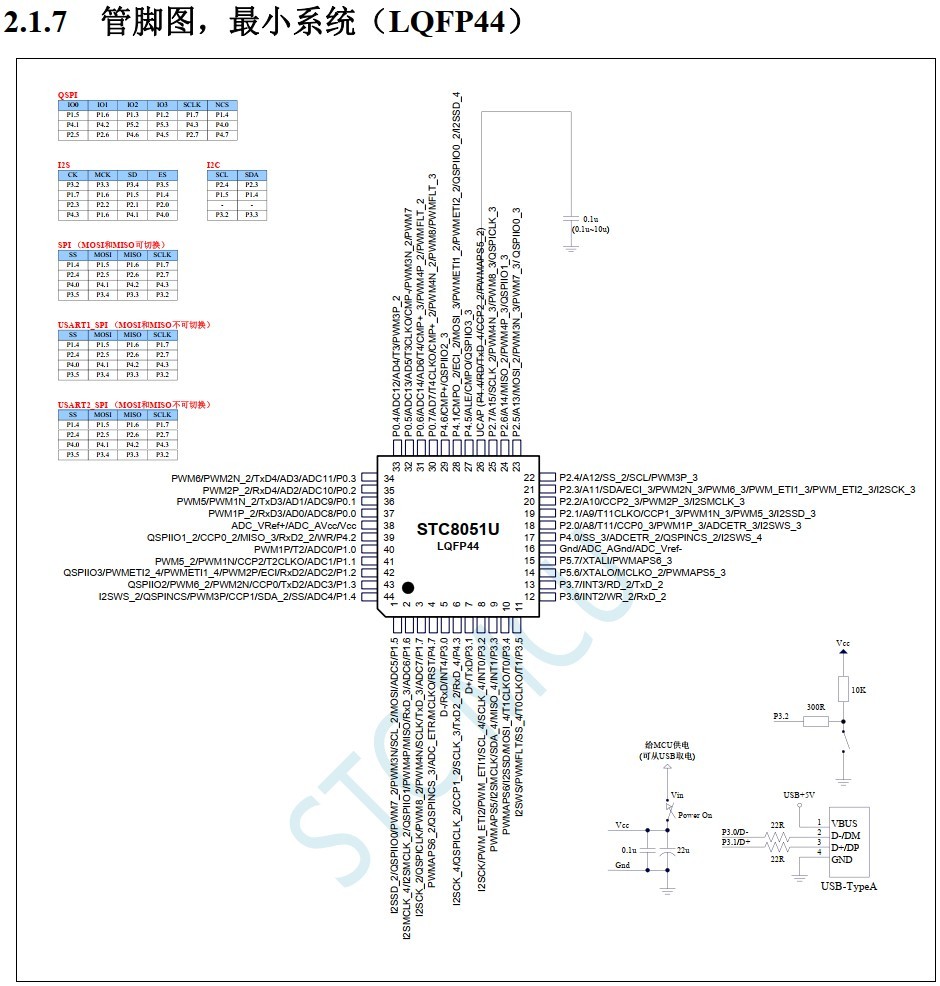

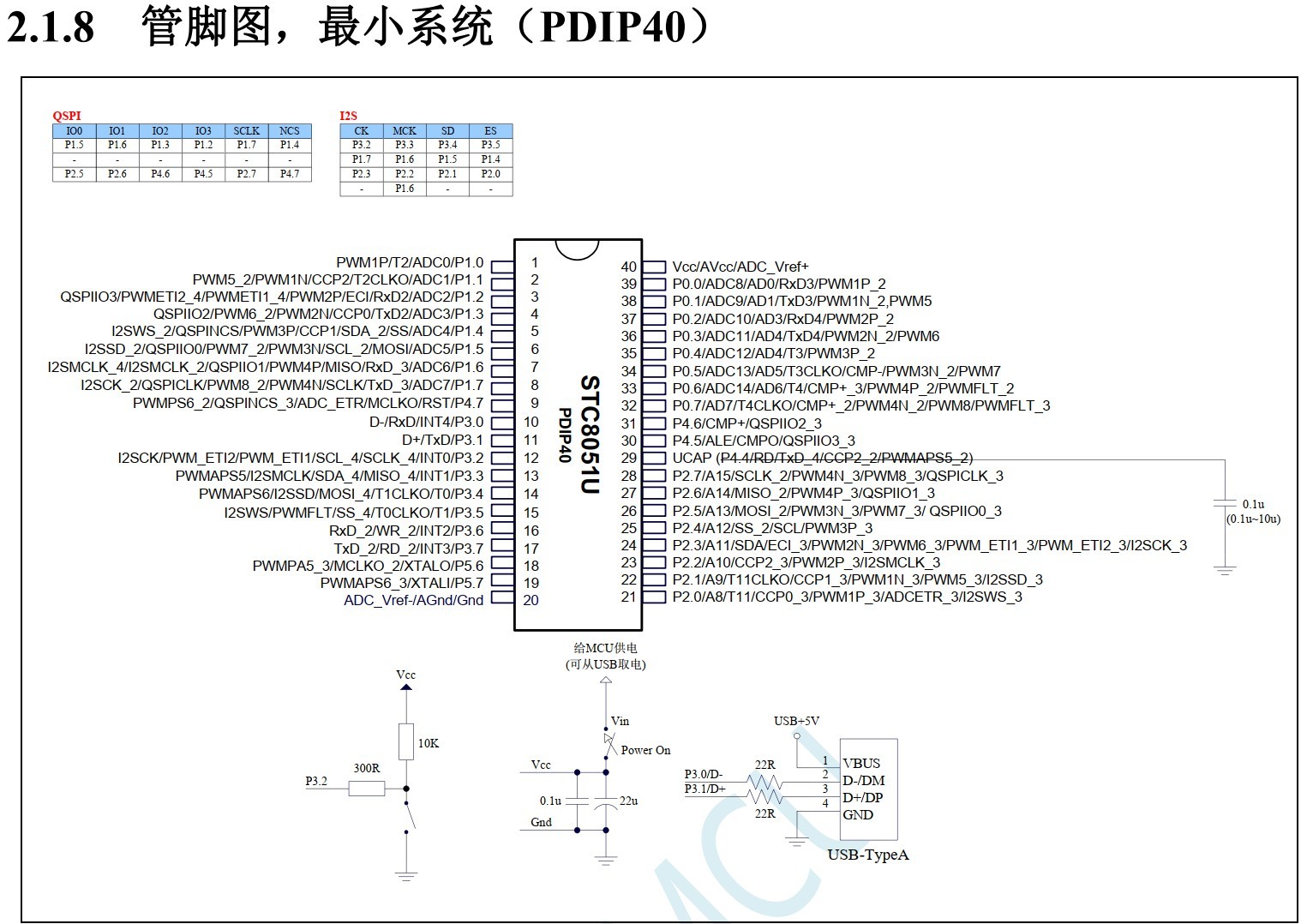

STC8051U最新数据手册
https://www.stcai.com/cp_stc8051uxl

最新的原理图是 2024/7/12

l6448***

V1.1  复刻版：


3D 渲染图：


top 渲染图：

top 线路图：

bottom 渲染图：


bottom 线路图：

修改细节：
①：可选J20供电，用户可选焊

②：话筒放大电路，U13 PIN2悬空问题，增加电阻可选悬空

③：官方版本V20240712版本，应该用的贴片排座，这里改成了插件2.54*3*2

开源地址：
https://oshwhub.com/l64481000/new-project_2024-06-17_1000

相关文件：
1、原理图（嘉立创EDA）

2、PCB高清图
3、Bom
4、PCB影印图（线路可见）

更多文件请在开源地址下载，已完全开放，可以下载PCB源文件和导出gerber等。
【若打开开源地址无法查看，可能在审核中，请耐心等待oshwhub官方通过开源审核，便可正常可见】


在立创开源的 地址：
https://oshwhub.com/l64481000/new-project_2024-06-17_1000

梁***

l6448*** 发表于 2024-7-21 09:17
V1.1  复刻版：

原理图和PCB都画得漂亮！
运放的1、2脚短路即可，原来官方电路改错了。这级运放和前面的RC组成3阶低通滤波器，截止频率<=ADC采样频率fs/2。

l6448***

l64481000 发表于 2024-7-21 09:17
V1.1  复刻版：

应需求，这里提供下所有的开源文件，咱们可以直接在论坛下载（所用PCB layout工具为嘉立创EDA专业版）


①【源工程，epro】，嘉立创EDA专业版工程文件，ProDoc_Board_20240717A_2024-07-22.epro
②【原理图，pdf】，原理设计图文件，Schematic_PDF_20240717A_2024-07-22.pdf
③【原理图，png】，原理设计图文件，Schematic_PNG_20240717A_2024-07-22.zip
④【生产用，gerber】，生产用gerber文件，Gerber_PCB_20240717A_2024-07-22.zip，嘉立创下单可以直接使用，若其他PCB生产商，建议确认再生产
⑤【组装用，PCB 2D图纸】，PCB图纸文件，PCB_PCB_20240717A_2024-07-22.pdf
⑥【外形图，dxf】，DXF文件，DXF_PCB_20240717A_2024-07-22.dxf
⑦【BOM表，xlsx】，BOM文件，BOM_Board_20240717A_PCB_20240717A_2024-07-22.xlsx
⑧【坐标表，xlsx】，SMT用坐标文件，PickAndPlace_PCB_20240717A_2024-07-22.xlsx
