USB转串口,8Pin-STC8H2K12U | P5.4控制电源功能正常

taih*** · 发表于 2024-7-6 17:58:25

各位老师和大侠，用积分兑换了5个8Pin-STC8H2K12U，
用洞洞板搭建了下载板，
我的问题是焊完调试手动冷启动下载正常，但是p54电压无变化，
万用表直流挡测试电压2.6v左右。
从上电到下载完成一直没有变化，特请各位老师和大侠指点


taih*** · 发表于 2024-7-6 18:15:58

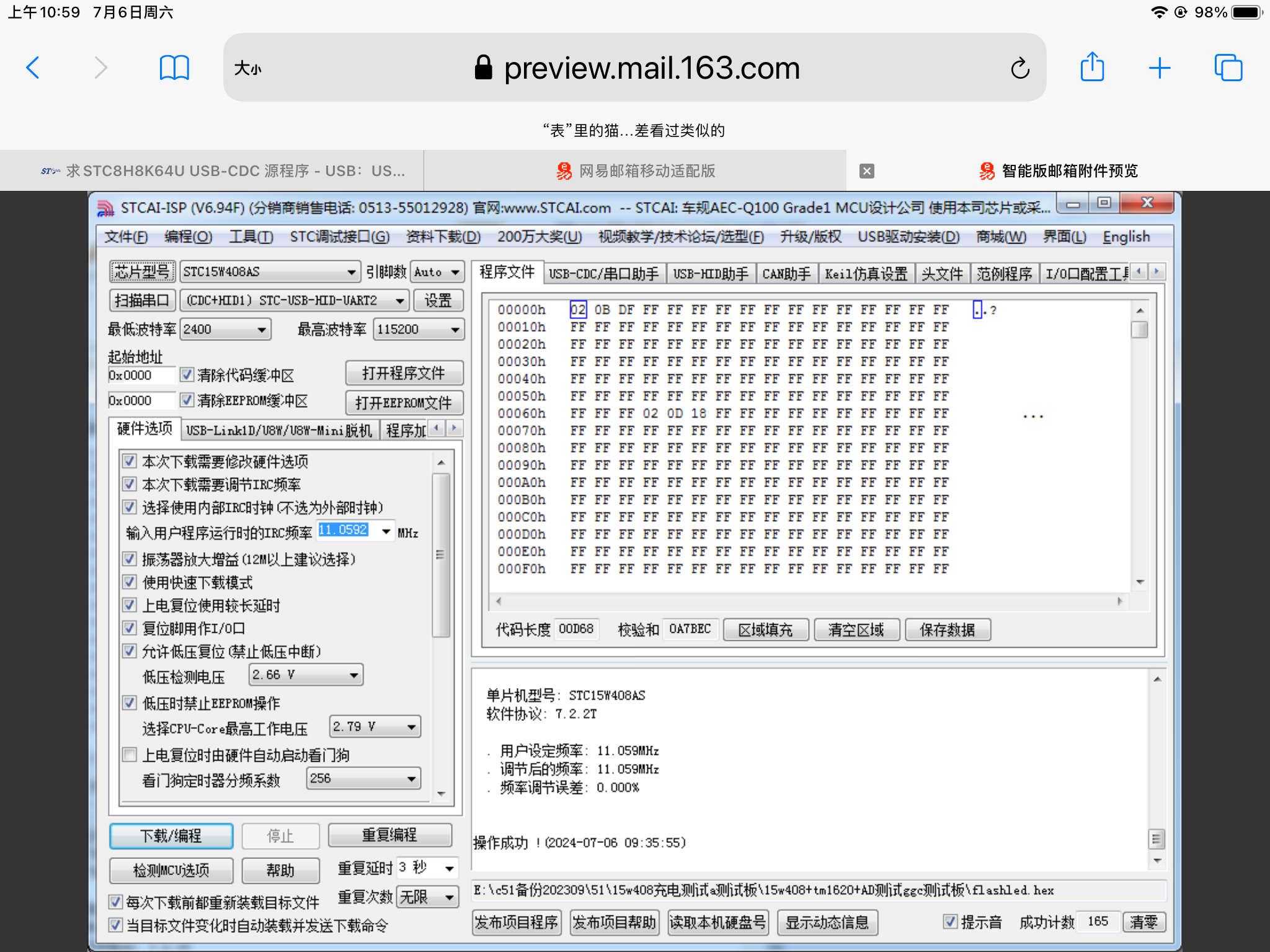

如图

taih*** · 发表于 2024-7-6 18:16:52

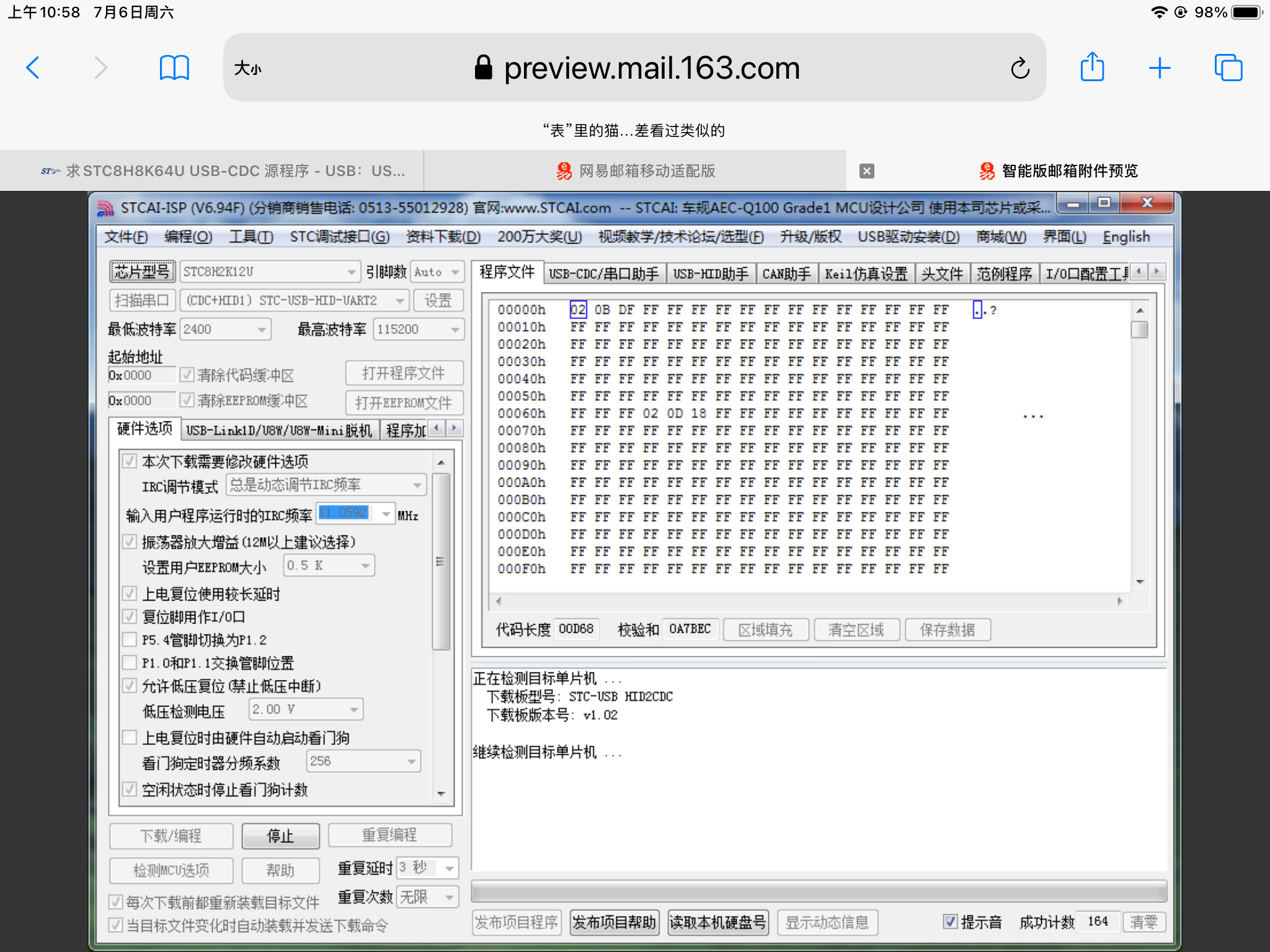

图

taih*** · 发表于 2024-7-6 18:18:52

taih*** · 发表于 2024-7-6 18:21:12

p54用示波器测试如下

so*** · 发表于 2024-7-6 18:44:33

STC原理不就是当下载软件发送7F是P5.4通断电一次，下载时应该是高电平持续供电。

taih*** · 发表于 2024-7-6 19:13:22

so*** 发表于 2024-7-6 18:44
STC原理不就是当下载软件发送7F是P5.4通断电一次，下载时应该是高电平持续供电。 ...

我的问题是p54从上电到下载完成，一直没有变化。谢谢回答。

xxkj*** · 发表于 2024-7-6 20:20:30

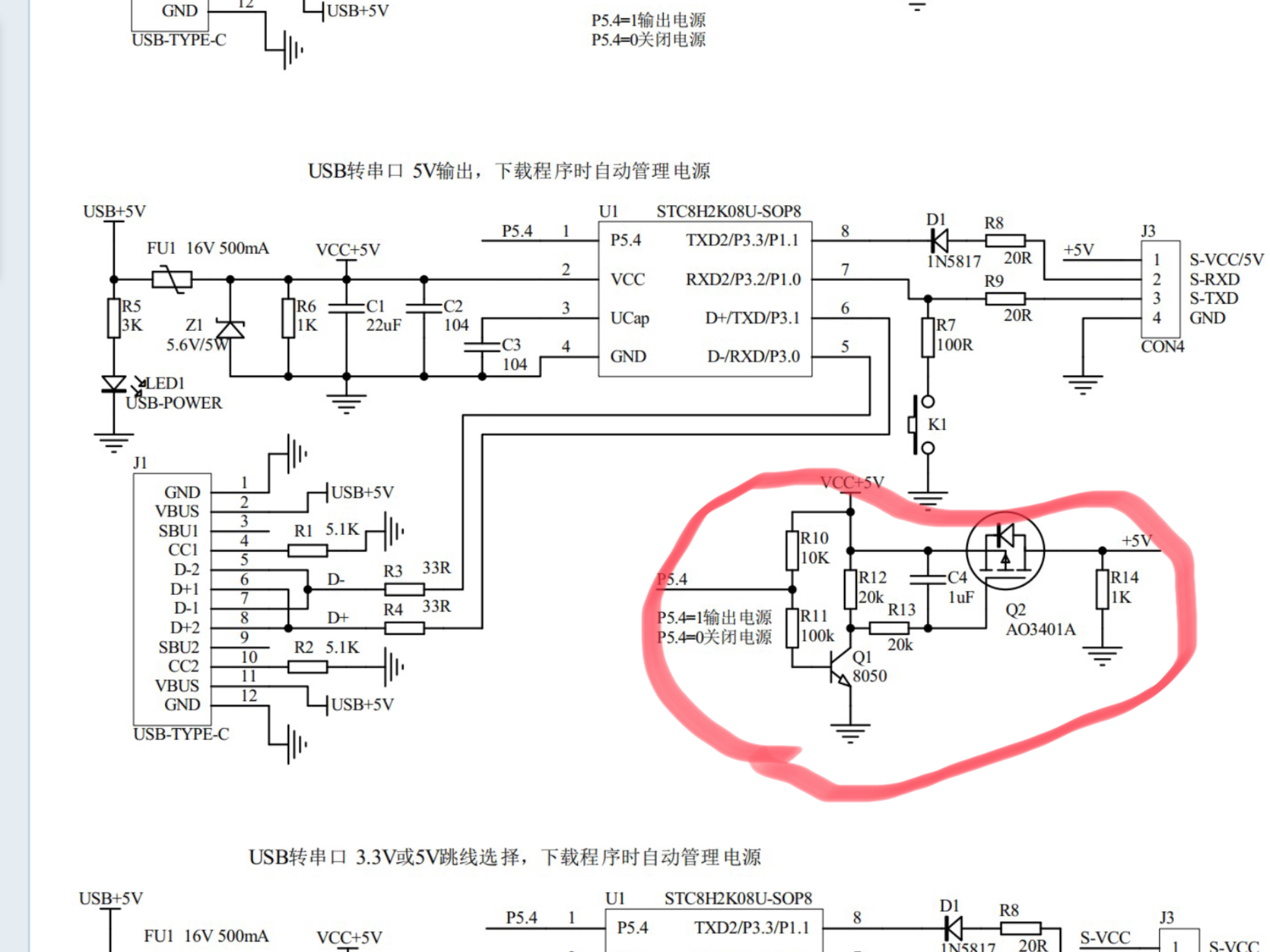

官方提供的线路，不知道Q1是否省略

taih*** · 发表于 2024-7-6 20:44:57

xxkj*** 发表于 2024-7-6 20:20
官方提供的线路，不知道Q1是否省略

如图：红圈内部分暂没有焊接，
现在的问题是p5.4电压没有变化。谢谢回复。


xxkj*** · 发表于 2024-7-7 07:56:14

先把P54当作普通口进行配置与操作，看是否输出1和0电平
